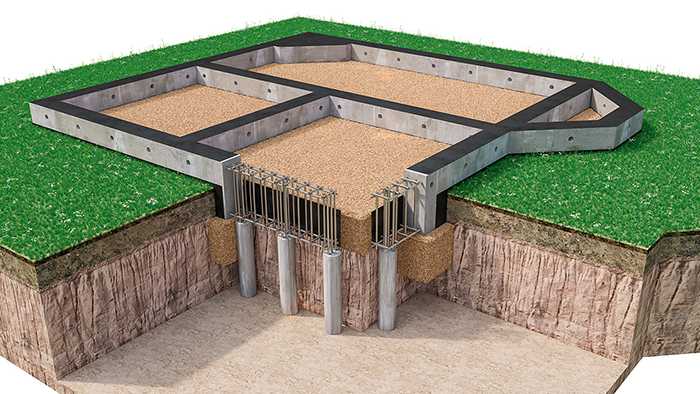

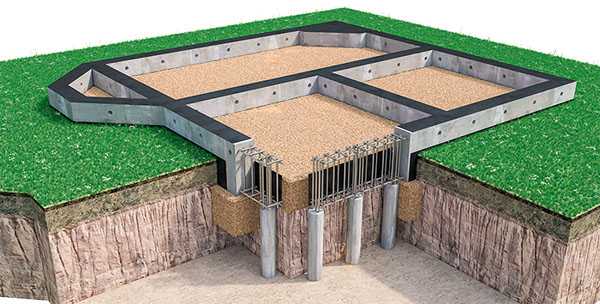

Свайно ростверковый фундамент применяется при строительстве на слабых, подвижных или неоднородных грунтах, где традиционные ленточные или плитные фундаменты оказываются неэффективными. Конструкция опирается на систему вертикальных свай, заглублённых до плотных несущих слоёв, и горизонтальный ростверк, распределяющий нагрузку от здания. Такой подход позволяет исключить осадки и деформации, характерные для неустойчивых оснований.
Сваи могут быть буронабивными, забивными или винтовыми, в зависимости от типа грунта, глубины заложения и особенностей проекта. Ростверк изготавливается из монолитного железобетона, реже – из сборных элементов. Он может быть высоко поднят над уровнем земли либо опираться на грунт, если это допустимо с точки зрения несущей способности. Расчёт количества и сечения свай выполняется с учётом веса конструкции, характеристик почвы и климатических условий.
При проектировании важно учитывать сезонное пучение, уровень грунтовых вод и глубину промерзания. В регионах с выраженными перепадами температур предпочтительнее ростверки с воздушной подушкой между ним и поверхностью земли. Это предотвращает воздействие морозного пучения на фундамент и продлевает срок его службы.
Свайно ростверковая система применяется не только в частном строительстве, но и при возведении многоэтажных зданий, производственных цехов, мостов и эстакад. Она позволяет рационально использовать строительные материалы и снижать объём земляных работ, особенно на участках с перепадами высот или высоким уровнем грунтовых вод.
Когда выбирают свайно ростверковый фундамент при строительстве
Свайно ростверковый фундамент применяют в ситуациях, когда другие типы оснований не обеспечивают необходимую несущую способность или устойчивость. Он эффективен при строительстве на участках со слабонесущими, подвижными или неоднородными грунтами, где ленточный или плитный фундамент нецелесообразен по технико-экономическим показателям.
- Высокий уровень грунтовых вод. Свайно ростверковая конструкция позволяет избежать контакта ростверка с насыщенным влагой слоем, снижая риск разрушения основания от влаги и пучения.
- Глубокозалегающие прочные грунты. При наличии слабых верхних слоёв сваи передают нагрузку ниже – на устойчивый пласт, обеспечивая необходимую опору.
- Неравномерное распределение нагрузок. Фундамент с ростверком позволяет точно рассчитать размещение свай и их характеристики для компенсации локальных перегрузок.
- Строительство на склонах. В таких условиях возможна установка свай разной длины с выравниванием уровня ростверка по горизонту без дополнительных земляных работ.
- Ограничения по срокам. Забивка или бурение свай выполняется быстрее, чем устройство массивного монолитного основания, особенно при неблагоприятных погодных условиях.
Также этот тип фундамента подходит при возведении объектов с небольшой или средней массой: каркасных домов, коттеджей, зданий из лёгких бетонных блоков. Он часто применяется в частном домостроении, при строительстве на пучинистых грунтах или в регионах с сезонным промерзанием почвы более 1,5 м.
Из каких материалов изготавливают ростверк и сваи
Сваи в свайно-ростверковом фундаменте изготавливаются из различных материалов в зависимости от нагрузки, типа грунта и технологии монтажа. Наиболее распространённый вариант – железобетонные сваи. Они отличаются высокой прочностью, устойчивостью к агрессивным средам и долговечностью более 50 лет. Применяются в забивном, буронабивном и свайно-винтовом исполнении.

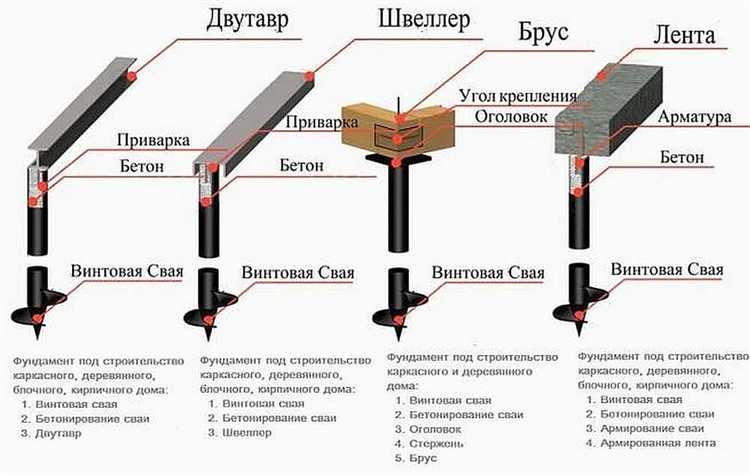

Сваи из стали – это, как правило, винтовые конструкции с антикоррозийным покрытием. Их используют на слабонесущих и влажных грунтах, особенно при строительстве лёгких сооружений. Толщина стенки ствола и диаметр лопасти подбираются индивидуально, что влияет на несущую способность.
Деревянные сваи встречаются редко и применимы только при сезонных или временных постройках. Используется лиственница или сосна с антисептической обработкой. Срок службы ограничен 10–15 годами в зависимости от условий эксплуатации.

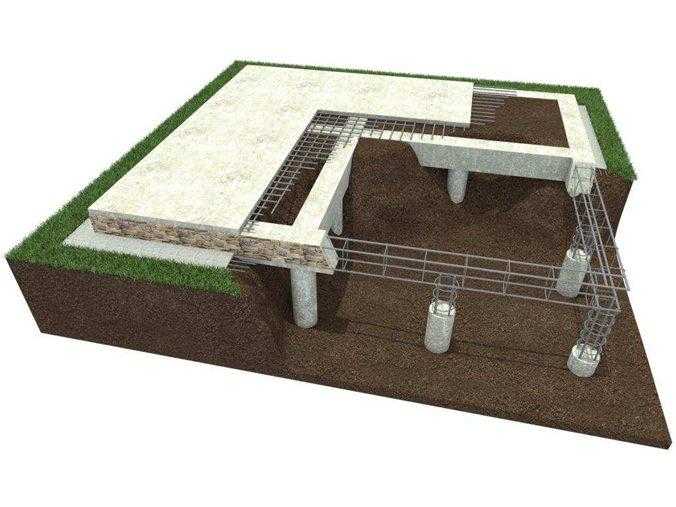

Ростверк чаще всего выполняется из монолитного железобетона, армированного стальной сеткой или прутком диаметром от 10 до 16 мм. Такой вариант обеспечивает необходимую жёсткость и распределение нагрузки от здания на сваи. В зимних условиях применяются противоморозные добавки к бетону для ускорения набора прочности.
В облегчённых конструкциях ростверк может быть выполнен из металлических балок – сварных или двутавровых. Это актуально при быстровозводимых зданиях с небольшим весом. Также встречается ростверк из сборного железобетона, но его применение ограничено необходимостью в подъёмной технике и точности монтажа.
Как рассчитывают несущую способность свайного поля
Расчет несущей способности свайного поля выполняется на основе данных инженерных изысканий, характеристик грунтов, типа и размеров свай, а также предполагаемой нагрузки от здания или сооружения.
Вначале определяют расчетное сопротивление одной сваи:
- Для буронабивных и забивных свай учитывают сопротивление грунта под острием (Ro) и по боковой поверхности (Rs).
- Сопротивление рассчитывается с учетом нормируемых значений в зависимости от типа грунта, глубины заложения, длины и диаметра сваи.
Далее определяют суммарную несущую способность свайного поля по формуле:
Qобщ = Qсв × n × φ, где:
- Qсв – несущая способность одной сваи,
- n – количество свай в поле,
- φ – коэффициент работы свай в группе (обычно от 0,7 до 0,9).
При расположении свай в несколько рядов и при малом расстоянии между ними коэффициент φ учитывает взаимное влияние, так как несущая способность группы свай меньше суммы индивидуальных способностей.
Для точного расчета используют результаты статических испытаний свай или данные из таблиц СП 24.13330.2011. Если предусмотрено устройство ростверка, нагрузки перераспределяются через него, и это также учитывается в расчетах.
При проектировании обязательно проверяют соответствие расчётной несущей способности свайного поля общей нагрузке от здания с учётом запаса прочности, а также проводят проверку по предельным состояниям первой и второй группы.
Чем отличается высокий ростверк от низкого

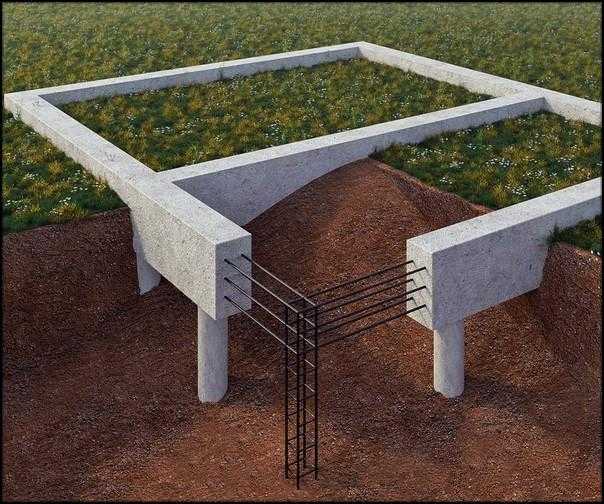

Высокий ростверк располагается на значительном расстоянии от уровня земли – обычно от 30 см и выше. Он не соприкасается с поверхностью и требует устройства опалубки по всей высоте. Такой вариант применяют на участках с сильными перепадами рельефа, при высоком уровне грунтовых вод или в сейсмоактивных районах. Благодаря воздушному зазору исключается контакт ростверка с грунтом, что снижает влияние пучинистых процессов.
Низкий ростверк опирается непосредственно на грунт или располагается вблизи его уровня. Его целесообразно использовать при стабильных несущих слоях почвы и отсутствии сезонных подвижек. Такой тип конструкции требует тщательной подготовки основания: чаще всего выполняется песчано-гравийная подушка с трамбовкой. При этом ростверк может выполнять и роль части подвала или пола первого этажа.
Ключевые отличия – в конструктивной высоте, необходимости в опалубке, характере взаимодействия с грунтом и области применения. Выбор зависит от геологических условий участка и архитектурных требований к зданию.
Какие ошибки допускают при монтаже свайно ростверкового фундамента
Частая ошибка – недостаточное обследование грунтов. Игнорирование геологических изысканий приводит к выбору неподходящего типа свай или глубины заложения. В результате – просадки, перекосы и повреждение конструкции.
Нарушение технологии бурения и погружения свай также критично. Например, при установке буронабивных свай без обсадных труб в нестабильных грунтах стенки скважины могут осыпаться, и несущая способность существенно снизится. При ввинчивании винтовых свай важно контролировать глубину и вертикальность – отклонения приведут к неравномерной работе поля.
Ошибки в армировании ростверка включают недостаточное количество арматуры или неправильную вязку. При высоких нагрузках такие конструкции теряют жёсткость и трескаются. Следует строго соблюдать проектные схемы, не заменяя диаметр и шаг арматурных стержней.
Отсутствие защиты от пучинистых грунтов – ещё одна критичная недоработка. При строительстве в зонах сезонного пучения низкий ростверк может оказаться под давлением со стороны поднятого грунта. В таких условиях требуется устройство воздушной прослойки между ростверком и землёй или применение утеплителя для стабилизации температурного режима.
Ошибки в заливке бетона, такие как перерывы в подаче смеси или неправильная укладка, вызывают расслоение и образование холодных швов. Это снижает прочность ростверка. Смесь должна подаваться непрерывно, с обязательным уплотнением вибратором.
Несоблюдение проектных отметок по высоте и положению ростверка приводит к смещению уровня пола и необходимости переделок. Все оси, высоты и отступы должны тщательно выверяться перед бетонированием, с использованием нивелира и лазерной разметки.
Как влияет тип грунта на выбор и конструкцию фундамента
Тип грунта определяет глубину заложения свай, их диаметр и материал. Песчаные и скальные грунты обеспечивают высокую несущую способность, что позволяет использовать сваи меньшего сечения и меньшей длины. В плывунах, торфяниках и болотистых участках требуется увеличение длины свай до плотных слоев и применение усиленной защиты от коррозии.
Для слабых пучинистых грунтов конструкция ростверка предусматривает дополнительное армирование и повышение жесткости, чтобы компенсировать подвижки почвы при морозном пучении. В таких условиях ростверк зачастую поднимается выше уровня грунта, чтобы избежать воздействия сезонных деформаций.
Глинистые грунты с высоким уровнем влаги требуют особого внимания к дренажу и гидроизоляции фундамента. При недостаточной гидроизоляции возможна потеря прочности бетона и коррозия арматуры, что снижает долговечность конструкции.
При выборе типа свай учитывается также глубина промерзания грунта: для обеспечения устойчивости конструкции концы свай должны располагаться ниже глубины промерзания, чтобы избежать выталкивающего действия морозного пучения.
В скальных грунтах применяется забивка или бурение свай с минимальной длиной, так как прочный грунт сам несет нагрузку. На рыхлых и просадочных грунтах используют сваи увеличенного диаметра или комбинированные конструкции с ростверком, распределяющим нагрузку равномерно.
Дополнительно при выборе конструкции учитывается наличие грунтовых вод. В высоком уровне грунтовых вод рекомендуется использовать сваи из стали или железобетона с антикоррозийным покрытием и предусматривать меры по гидроизоляции ростверка и свай.
Вопрос-ответ:
Что представляет собой свайно-ростверковый фундамент и где его применяют?
Свайно-ростверковый фундамент — это конструкция, которая объединяет вертикальные элементы — сваи, и горизонтальный ростверк, связующий их в единую систему. Сваи погружаются в грунт до слоев с достаточной несущей способностью, а ростверк распределяет нагрузку от здания по всем сваям. Такой тип фундамента используют на сложных грунтах с низкой несущей способностью верхних слоёв, на участках с перепадами высот и там, где требуется избежать деформаций из-за пучения или оседания грунта.
Как правильно подобрать тип свай и ростверка для конкретного грунта и строения?
Выбор типа свай зависит от свойств грунта и нагрузки здания. Например, для слабых пучинистых грунтов подходят буронабивные сваи с большим диаметром, которые опираются на плотные слои. Ростверк может быть низким (расположенным близко к земле) или высоким — это зависит от глубины промерзания и рельефа участка. Конструкцию рассчитывают с учётом веса дома, ветровой и снеговой нагрузки, а также свойств грунта, чтобы обеспечить устойчивость и равномерное распределение усилий.
Какие ошибки часто допускают при монтаже свайно-ростверкового фундамента?
Одна из распространённых ошибок — недостаточная глубина погружения свай, из-за чего они не достигают несущих слоёв и подвержены осадкам. Неправильное армирование ростверка ведёт к появлению трещин и потере прочности. Также иногда нарушают технологию заливки бетона, что снижает долговечность конструкции. Нельзя забывать и про точное расположение свай: если сваи установлены с отклонениями, нагрузка распределяется неравномерно, что негативно сказывается на общей стабильности здания.
В чем преимущества свайно-ростверкового фундамента по сравнению с другими типами фундаментов?
Основное преимущество такого фундамента — способность обеспечить надёжную опору на нестабильных грунтах, где традиционные ленточные или плитные фундаменты могут давать значительную осадку или деформироваться. Сваи передают нагрузку на глубинные плотные слои, а ростверк связывает их, уменьшая неравномерные просадки. Это снижает риск трещин в стенах и повышает долговечность строения. Кроме того, монтаж свайно-ростверкового фундамента зачастую быстрее и требует меньше земляных работ на сложных участках.
Как ухаживать за свайно-ростверковым фундаментом после строительства?
Уход заключается в регулярном осмотре конструкции на предмет трещин, просадок и деформаций. Важно следить за дренажем вокруг здания, чтобы вода не скапливалась у ростверка и не вызывала размыв грунта. При необходимости поддерживать отмостку, защищающую фундамент от промерзания и влаги. Также стоит контролировать состояние защитного слоя бетона, чтобы предотвратить коррозию арматуры внутри ростверка и свай. При обнаружении повреждений нужно своевременно проводить ремонтные работы.
Для каких типов грунтов подходит свайно-ростверковый фундамент?
Свайно-ростверковый фундамент хорошо применим на грунтах с низкой несущей способностью, таких как плывуны, торфяники, или участки с большим слоем рыхлых отложений. В таких условиях обычные ленточные или плитные основания могут дать значительную усадку или деформации. Сваи передают нагрузку на более плотные слои земли, расположенные глубже, а ростверк соединяет эти опоры в единую жесткую конструкцию, равномерно распределяя вес строения.
Какие этапы включает монтаж свайно-ростверкового фундамента?
Монтаж начинается с геодезической разметки и бурения или забивки свай в соответствии с проектом. Затем производится установка армирования и заливка свай бетонным раствором. После отвердевания свай монтируется ростверк — бетонная балка, которая связывает сваи и служит основанием для стен здания. Особое внимание уделяют контролю уровня и прочности ростверка, чтобы обеспечить устойчивость и равномерное распределение нагрузки по опорам.
