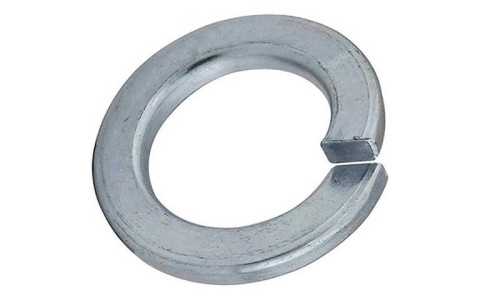

Установка гровера под гайку – это технически обоснованная мера, направленная на предотвращение самопроизвольного откручивания резьбового соединения под воздействием вибрации, ударных нагрузок или температурных колебаний. Гровер, представляющий собой пружинную шайбу с разрезом, создает упругое усилие между гайкой и опорной поверхностью, тем самым поддерживая постоянное давление в соединении.
На практике гроверы особенно востребованы в механизмах с подвижными узлами, где вибрации и колебательные нагрузки неизбежны: автомобилестроение, машиностроение, станкостроение. В условиях интенсивной эксплуатации без использования гровера возможно ослабление гайки уже после нескольких циклов динамической нагрузки, что увеличивает риск аварий и преждевременного износа оборудования.
Для крепежей диаметром от М6 до М20 использование гровера существенно повышает надежность соединения. При этом важно выбирать шайбу из материала, соответствующего прочности болта и условиям эксплуатации – сталь 65Г для стандартных нагрузок или нержавеющая сталь для агрессивной среды. Нарушение подбора может привести к деформации шайбы или снижению ее упругих свойств.

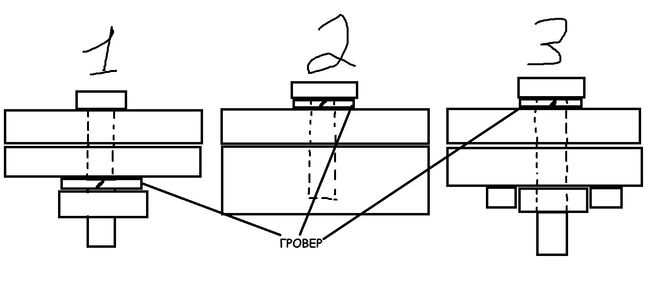

Правильная установка требует размещения гровера между гайкой и опорной поверхностью, а не между гайкой и обычной плоской шайбой – в противном случае эффект преднатяга ослабляется. Также недопустимо многократное использование одной и той же шайбы: при деформации теряется пружинящее действие, и соединение теряет защиту от раскручивания.
Как гровер предотвращает самопроизвольное раскручивание резьбового соединения
Разрез гровера имеет острые кромки, которые при затяжке врезаются в опорную поверхность и основание гайки. Это обеспечивает эффект механической фиксации: шайба препятствует вращению как самой гайки, так и винта. При попытке самопроизвольного раскручивания возникает противоположное сопротивление, обусловленное упругим восстановлением шайбы и зацеплением её кромок с металлом.
Гровер особенно эффективен в условиях, где невозможно применение более сложных систем фиксации, таких как клеевые составы или стопорные гайки. Он стабильно работает при частых циклах нагрузки и в условиях высоких температур, сохраняя пружинящие свойства, если выполнен из термообработанной стали с твёрдостью не ниже 40 HRC.
Рекомендуется использовать гроверы с наружным диаметром, соответствующим стандарту DIN 127, и строго соблюдать момент затяжки, чтобы избежать разрушения шайбы и утраты фиксирующего эффекта.
Роль гровера в компенсации вибрационных нагрузок
Гровер выполняет функцию пружинного демпфера, снижая влияние вибрационных колебаний на резьбовое соединение. При затяжке он деформируется, создавая начальное упругое усилие, которое сохраняется при переменных нагрузках. Это позволяет уменьшить амплитуду микросдвигов между элементами соединения, предотвращая их раскручивание.
Влияние гровера на равномерность прижатия соединяемых деталей
Гровер выполняет функцию упругого элемента, компенсируя незначительные колебания усилия в резьбовом соединении. Его упругая деформация при затягивании гайки способствует более равномерному распределению нагрузки по поверхности прижима. Это особенно важно при соединении деталей из разнородных материалов, где коэффициенты теплового расширения отличаются.
Без гровера при вибрации или температурных изменениях может происходить локальное ослабление усилия прижатия, что ведёт к микроподвижкам и износу контактных поверхностей. Установка гровера снижает этот риск за счёт сохранения предварительного натяга в соединении. Практические испытания показывают, что использование гровера уменьшает разброс усилий при затяжке до 15–20% по сравнению с соединениями без него.
Для достижения оптимального эффекта важно правильно подбирать гровер по диаметру и жёсткости. Применение слишком жёсткого гровера может привести к концентрации напряжений и повреждению детали, а недостаточно упругий элемент теряет свою функцию. Рекомендуется использовать гроверы с углом витка 120° и термообработкой, обеспечивающей остаточную деформацию не более 1% после 1000 циклов нагружения.
Когда использование гровера нецелесообразно
Гровер не рекомендуется применять в следующих ситуациях:
- При низких нагрузках на соединение. Если сила, действующая на гайку, незначительна и риск самоотвинчивания минимален, гровер излишен и усложняет конструкцию.
- В условиях ограниченного пространства. Гровер увеличивает высоту крепежа, что может вызвать проблемы при монтаже в узких местах.
- На материалах с низкой прочностью. При работе с мягкими металлами или пластиками гровер может привести к повреждению резьбы или деформации деталей.
- Когда требуется герметичность соединения. Гровер не обеспечивает уплотнения и может стать причиной утечек в трубопроводах или других герметичных системах.
- Если используется антивибрационный крепеж с встроенной защитой от отворачивания, например, гайки с нейлоновыми вставками или шплинты. В таких случаях гровер дублирует функцию и не влияет на надежность.
Перед выбором гровера необходимо анализировать условия эксплуатации и тип крепежа, чтобы избежать избыточных элементов, ухудшающих монтаж и снижая долговечность соединения.
Совместимость гровера с различными типами шайб и крепежа
Гровер обеспечивает антивибрационную фиксацию и предотвращает самопроизвольное раскручивание гайки за счёт упругой деформации. Его эффективность напрямую зависит от правильного подбора шайб и элементов крепежа.
С пружинными шайбами гровер совместим по принципу работы: обе детали используют упругие свойства металла для удержания крепежа. Однако гровер следует устанавливать под гайку, а пружинную шайбу – непосредственно под головку болта или под шайбу плоскую, чтобы избежать повреждения поверхности и сохранить баланс усилий.
Плоские шайбы служат для увеличения площади опоры и распределения нагрузки, поэтому гровер обычно не заменяет их, а дополняет. При использовании гровера с плоской шайбой важно, чтобы плоская шайба была ровной и не деформированной, так как неровности могут снизить эффективность пружинного элемента гровера.
Для крепежа из нержавеющей стали или с защитным покрытием гроверы из аналогичных материалов обязательны для предотвращения коррозии в местах контакта. Совместимость металлов критична, так как гальваническая пара может вызвать ускоренное разрушение гровера или гайки.
С тонкостенными гайками гровер применяется с осторожностью: чрезмерное давление пружинной шайбы может привести к деформации или повреждению резьбы. В таких случаях лучше выбирать гроверы с меньшей толщиной и меньшим усилием сжатия.
Для шпилек и резьбовых стержней гровер обеспечивает дополнительную защиту от ослабления крепления, особенно в динамических нагрузках. Важно, чтобы диаметр внутреннего отверстия гровера точно соответствовал диаметру резьбы для равномерного распределения нагрузки и предотвращения среза.
Материалы гроверов и их влияние на эксплуатационные характеристики
Гроверы изготавливают преимущественно из пружинной стали, обеспечивающей оптимальное сочетание упругости и прочности. Высокоуглеродистая сталь с термообработкой обеспечивает максимальную устойчивость к деформациям и сохраняет упругие свойства при длительной эксплуатации. Для агрессивных сред и высокой коррозионной нагрузки применяют гроверы из нержавеющей стали марки AISI 304 или AISI 316, которые сохраняют работоспособность без коррозионного разрушения даже при воздействии влаги и химических веществ.
В случаях эксплуатации при повышенных температурах используют гроверы из хромованадиевой или кремнемарганцевой стали, выдерживающие термонагрузки до 300–400 °C без снижения механических характеристик. Сплавы с никелем и молибденом применяются для повышения усталостной прочности и сопротивления износу, что критично для динамических нагрузок и вибраций.
Выбор материала напрямую влияет на ресурс изделия: гроверы из пружинной стали выдерживают до 10⁵ циклов нагрузки без потери упругости, нержавеющие – обеспечивают защиту от коррозии более 5 лет в неблагоприятных условиях. Рекомендуется выбирать материал с учётом среды эксплуатации и типа нагрузки, чтобы минимизировать риск ослабления фиксации и последующих поломок крепёжных элементов.
Вопрос-ответ:
Для чего вообще нужен гровер под гайку?
Гровер устанавливают под гайку, чтобы предотвратить её самопроизвольное раскручивание. За счёт упругости гровера создаётся дополнительное сопротивление вращению, что повышает надёжность крепления в условиях вибраций или динамических нагрузок.
Почему нельзя просто затянуть гайку без гровера?
Затянутая гайка без гровера подвержена раскручиванию при вибрациях или толчках. Гровер работает как защита, которая фиксирует гайку на месте, благодаря деформации и силе трения между деталями. Без него крепление может быстро потерять прочность.
Из каких материалов обычно делают гроверы и как это влияет на их работу?
Чаще всего гроверы изготавливают из упругой стали, иногда с покрытием против коррозии. Такой материал сохраняет упругие свойства даже при многократных нагрузках, обеспечивая постоянное давление на гайку и предотвращая её смещение.
Можно ли использовать гровер под гайку в условиях высокой влажности или на улице?
Да, но лучше выбирать гроверы с антикоррозионным покрытием или из нержавеющей стали. Без защиты металл может быстро ржаветь, теряя упругость и функциональность, что снижает эффективность фиксации гайки.
Как правильно устанавливать гровер под гайку, чтобы он выполнял свою функцию?
Гровер необходимо разместить между гайкой и поверхностью детали так, чтобы его пружинящая часть была сжата при затяжке гайки. При этом важно правильно подобрать размер гровера под диаметр резьбы и не повредить его во время монтажа, чтобы сохранить упругость.
Для чего устанавливают гровер под гайку в соединениях?
Гровер под гайку ставят, чтобы предотвратить её самопроизвольное отворачивание от вибраций и нагрузок. Благодаря своей форме и упругости, гровер создаёт дополнительное сопротивление вращению гайки, что повышает надёжность крепления и снижает риск разрушения конструкции.
Как правильно подобрать и установить гровер под гайку?
Выбор гровера зависит от размера болта и гайки — диаметр гровера должен совпадать с диаметром крепёжного элемента. Устанавливают гровер под гайку так, чтобы его концы плотно прижимались к гайке и поверхности детали, обычно он помещается между гайкой и шайбой или поверх детали. Важно обеспечить правильное положение, чтобы гровер мог равномерно распределять нагрузку и предотвращать раскручивание.
