Автоматизация управления вентиляцией на основе показаний влажности позволяет снизить уровень конденсата, предотвратить развитие плесени и обеспечить оптимальный микроклимат. Для этого используется связка датчика влажности, микроконтроллера и вентилятора, работающая по заданному алгоритму.
Наиболее распространённый выбор для контроля влажности – цифровой датчик DHT22 или аналоговый датчик типа HIH-4030. DHT22 выдаёт цифровой сигнал и легко подключается к Arduino или ESP8266. HIH-4030 требует аналогового входа и калибровки. Перед подключением необходимо определить тип вентилятора: работает ли он от сети 220 В или от низкого напряжения, и использовать соответствующее реле или транзистор для управления.
В схеме на основе Arduino влажность считывается каждые 5–10 секунд. При превышении заданного порога, например 60%, замыкается реле, и вентилятор включается. После снижения влажности ниже 55% – отключается. Такой гистерезис предотвращает частое переключение. Для питания датчика и контроллера можно использовать адаптер на 5 В с током не менее 1 А.
Рекомендуется размещать датчик на высоте не менее 1,5 м от пола и вдали от потоков воздуха вентилятора, чтобы избежать ложных срабатываний. Влажность в ванных и кухонных помещениях может резко меняться, поэтому стоит использовать программную фильтрацию данных, например, усреднение последних 10 измерений.
Подключение вентилятора через твердотельное реле снижает уровень шума и повышает надёжность. Для сетевых вентиляторов используйте реле с оптической развязкой и током не менее 2 А. Не забудьте установить предохранитель и предусмотреть защиту от короткого замыкания.

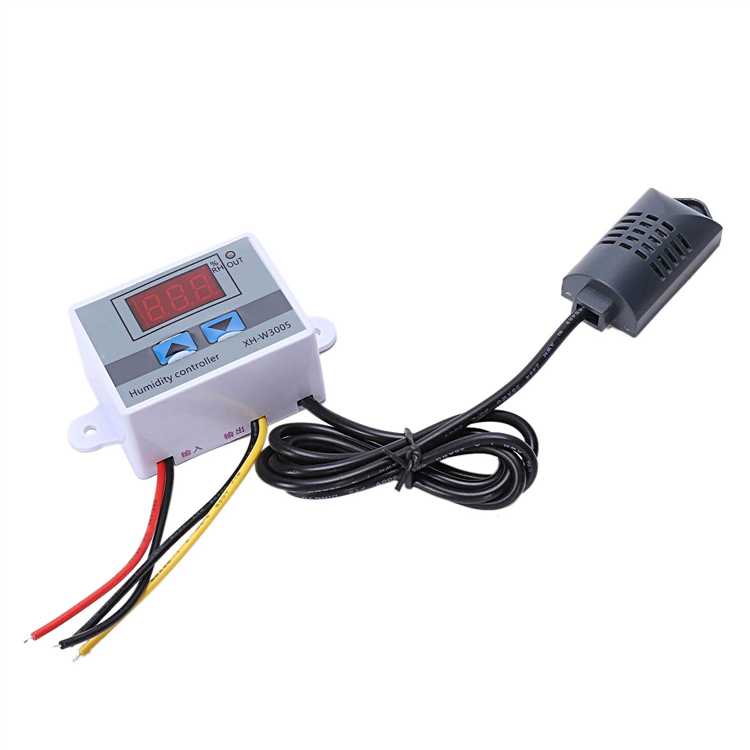

Выбор типа датчика влажности для автоматизации вентиляции
Резистивные датчики менее стабильны в условиях запылённости или при скачках температуры. Их стоит использовать только в помещениях с постоянным микроклиматом. Психрометрические модели громоздки и требуют обслуживания, поэтому для компактных систем вентиляции не подходят.
Рекомендуемый диапазон измерений – от 20% до 90% RH. Выходной сигнал должен быть совместим с управляющим модулем вентилятора: цифровой (например, протокол I2C, UART) или аналоговый (0–10 В или 4–20 мА). При использовании микроконтроллеров (ESP8266, Arduino) удобнее подключать датчики с цифровым выходом.
Для ванных комнат и кухонь подойдут герметичные модели, устойчивые к конденсату, например, DHT22 или AM2301. В промышленных помещениях предпочтительны датчики с повышенной защитой корпуса (IP65 и выше), такие как Sensirion SHT3x или Honeywell HIH-4000.
Важно учитывать скорость отклика: не менее 5 секунд для эффективного управления вентиляцией. Быстрый отклик критичен для помещений с резкими скачками влажности.

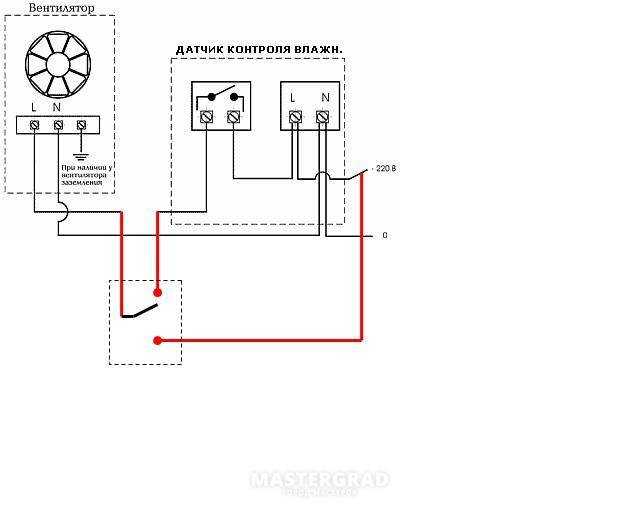

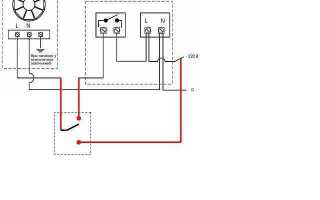

Схема подключения датчика влажности к реле и вентилятору
Для управления вентилятором в зависимости от уровня влажности используется схема с датчиком влажности, модулем реле и вентилятором на 220 В. Подключение осуществляется по следующему алгоритму:
- Подключите питание к датчику влажности. Большинство модулей работают от 5 В (например, DHT22 или AM2301). Питание подаётся на пины VCC и GND.
- Сигнальный выход датчика соедините с управляющим входом микроконтроллера (например, Arduino), к которому подключено реле.
- Модуль реле подключается следующим образом:
- VCC реле – к 5 В на Arduino;
- GND реле – к общему «земляному» проводу (GND);
- IN реле – к цифровому выходу Arduino, через который будет подаваться управляющий сигнал.
- Силовая часть реле подключается к вентилятору:
- Один провод вентилятора соединяется с нормально открытым (NO) контактом реле;
- Центральный контакт (COM) соединяется с фазой сети 220 В;
- Второй провод вентилятора – напрямую к нулевому проводу сети.
Работа схемы: когда влажность превышает установленный порог, микроконтроллер подаёт сигнал на реле, которое замыкает цепь питания вентилятора, включая его. После снижения влажности реле размыкается, вентилятор выключается. Обязательно используйте оптическую развязку на реле для защиты микроконтроллера от сетевого напряжения.
Необходимые компоненты и инструменты для монтажа
Для подключения датчика влажности к вентилятору потребуется цифровой или аналоговый датчик, например, DHT22 или аналогичный, обеспечивающий точность измерений в пределах ±2% относительной влажности. Убедитесь, что выбранный датчик поддерживает уровень напряжения 3.3В или 5В, совместимый с используемым контроллером.
Необходим микроконтроллер с возможностью управления выходным сигналом – подойдёт Arduino Uno, ESP8266 или ESP32. Последние два обеспечивают также беспроводное соединение, если планируется удалённый мониторинг.
Для коммутации вентилятора потребуется модуль реле с номиналом тока не менее рабочего тока вентилятора. При использовании вентиляторов переменного тока – обязательно применение опторазвязки и соблюдение правил электробезопасности.
Провода сечением не менее 0.5 мм² для подключения питания и сигнальных линий. При длине соединений свыше 1 метра рекомендуется экранированный кабель для минимизации помех.
Источники питания: для микроконтроллера – стабилизированный блок на 5В или USB-адаптер с током не менее 1А. Для вентилятора – в зависимости от его характеристик, отдельный блок питания с соответствующим напряжением и током.
Из инструментов потребуются: отвёртка с изолированной ручкой, бокорезы для зачистки проводов, паяльник мощностью 25–40 Вт с припоем на основе олова и канифоли, мультиметр для проверки напряжений и целостности соединений.
Для крепления элементов – пластиковые стяжки, термоклей или монтажные винты. При размещении устройства во влажной среде рекомендуется герметичный корпус с уровнем защиты не ниже IP54.

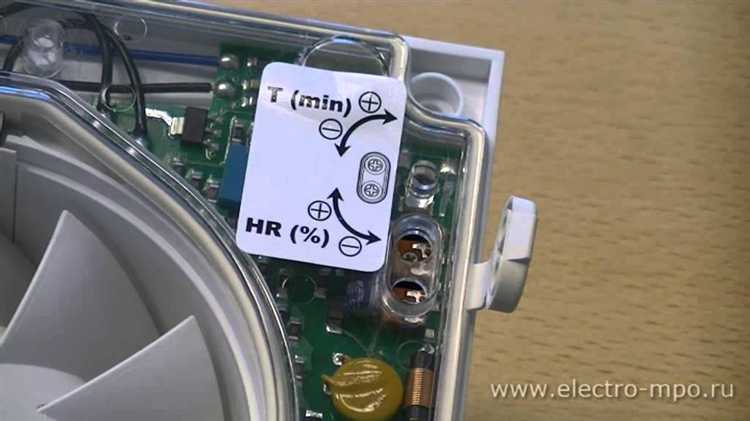

Настройка порога срабатывания датчика влажности
Для точной настройки порога срабатывания необходимо учитывать уровень относительной влажности, при котором требуется активация вентиляции. Оптимальный диапазон для жилых помещений – 60–70%. При превышении этого значения вентилятор должен включаться автоматически.
Большинство цифровых датчиков, таких как DHT22 или AM2301, позволяют задать порог программно. Для этого используется микроконтроллер (например, Arduino или ESP32), подключённый к датчику и вентилятору через реле или транзистор. Пример скрипта для Arduino:
#include "DHT.h"
#define DHTPIN 2
#define DHTTYPE DHT22
#define FAN_PIN 3
#define HUMIDITY_THRESHOLD 65
DHT dht(DHTPIN, DHTTYPE);
void setup() {
pinMode(FAN_PIN, OUTPUT);
dht.begin();
}
void loop() {
float h = dht.readHumidity();
if (h >= HUMIDITY_THRESHOLD) {
digitalWrite(FAN_PIN, HIGH);
} else {
digitalWrite(FAN_PIN, LOW);
}
delay(5000);
}
При использовании аналоговых датчиков, например, на основе модуля HR202, значение влажности подаётся в виде напряжения. В этом случае порог настраивается через делитель напряжения или компаратор с опорным напряжением. Рекомендуется установить опорное напряжение на уровне, соответствующем желаемому проценту влажности. Например, если датчик выдаёт 3.3 В при 100% влажности, то 65% будет соответствовать 2.145 В. Это значение задаётся на входе компаратора.
После установки порога необходимо протестировать систему. Повысить влажность можно, например, при помощи увлажнителя, и убедиться, что вентилятор включается точно при достижении заданного уровня. При необходимости корректировка порога осуществляется изменением программного значения или подстройкой опорного напряжения.

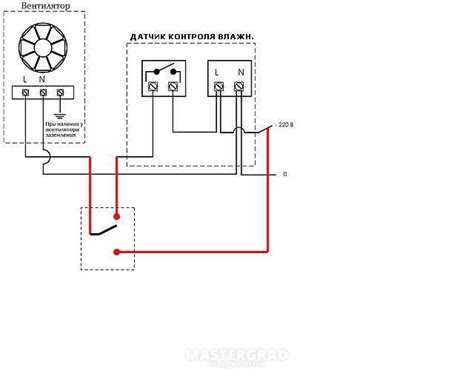

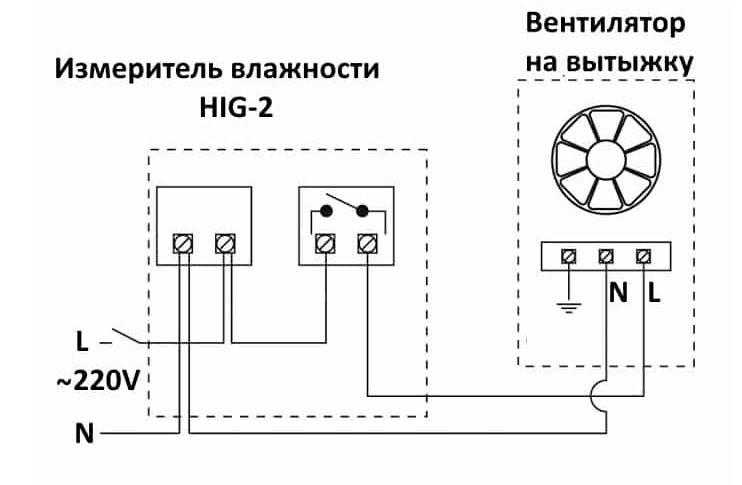

Подключение вентилятора через модуль реле к сети 220В
Для управления вентилятором от сети 220В через датчик влажности используется модуль реле с низковольтным управляющим входом (обычно 5В или 3.3В). Модуль должен быть рассчитан на коммутацию переменного тока не менее 10А при 250В. Подключение осуществляется строго по фазе, ноль подаётся напрямую на вентилятор.
Фазный провод от розетки подключается к входному контакту реле (обычно обозначен как COM), а выходной контакт (NO – нормально разомкнутый) соединяется с фазным входом вентилятора. Нулевой провод и земля подаются на вентилятор напрямую. При активации управляющего сигнала с микроконтроллера реле замыкается, подавая питание на вентилятор.
В обязательном порядке используется изоляция всех соединений, термоусадка или клеммные колодки. Для повышения безопасности рекомендуется использовать реле с оптической развязкой и предусмотреть предохранитель в цепи питания вентилятора. Монтаж выполняется в негорючем корпусе с соблюдением всех требований ПУЭ.
Перед подключением убедитесь, что вентилятор рассчитан на работу от 220В, а реле соответствует характеристикам коммутируемой нагрузки. Подключение к сети выполняется только при отключённом питании.
Проверка работы системы при изменении уровня влажности
Для оценки корректности работы системы подключенного датчика влажности и вентилятора необходимо провести тестирование с контролируемым изменением параметров окружающей среды. Начните с измерения базового уровня влажности в помещении с помощью калиброванного гигрометра. Запомните этот показатель для сравнения.
Далее увеличьте влажность, применяя увлажнитель воздуха или распылитель воды, доводя уровень влажности на 10–15% выше исходного. Следите за показаниями датчика в системе – они должны плавно и своевременно изменяться в соответствии с реальными значениями. Если система настроена на автоматическое включение вентилятора при достижении определённого порога (например, 60% влажности), вентилятор должен активироваться без задержек.
Обратный тест проводится путём снижения влажности – откройте окно или примените осушитель воздуха, добившись падения показателя на 10–15%. Вентилятор должен выключиться сразу после достижения нижнего порога с учётом настроенной гистерезиса (обычно 2–3%). Отсутствие резких переключений предотвращает износ оборудования.
Рекомендации: проверьте стабильность работы в течение не менее 15 минут на каждом уровне влажности, фиксируя отклонения датчика и время реакции вентилятора. В случае расхождений между значениями датчика и гигрометра или задержек в работе вентилятора, отрегулируйте калибровку сенсора и параметры управления. Для повышения надёжности используйте фильтрацию показаний с помощью скользящего среднего или медианного фильтра.
Тестирование в разных температурных условиях позволяет выявить температурную зависимость датчика и корректировать алгоритмы управления системой вентиляции.
Обеспечение безопасности при работе с электропитанием
При подключении датчика влажности к вентилятору важно строго соблюдать меры безопасности, чтобы избежать короткого замыкания, поражения электрическим током и повреждения оборудования.
- Перед началом работы отключите питание устройства от электросети и убедитесь в отсутствии напряжения с помощью мультиметра.
- Используйте провода с соответствующим сечением, рассчитанные на ток нагрузки вентилятора и датчика. Для маломощных датчиков достаточно проводов сечением 0.5–0.75 мм².
- Обязательно применяйте изолированные разъемы и соединения. Используйте клеммники или пайку с термоусадочной трубкой для надежной изоляции.
- Не подключайте датчик влажности напрямую к сети 220 В без использования промежуточного реле или контроллера с гальванической развязкой.
- При монтаже соблюдайте цветовую маркировку проводов: фазу, ноль и заземление. Нарушение может привести к авариям и повреждениям.
- Используйте УЗО (устройство защитного отключения) с током срабатывания 30 мА для предотвращения поражения током при пробое изоляции.
- Размещайте электропроводку и компоненты в корпусах с защитой IP44 и выше, если установка происходит в условиях повышенной влажности.
- Регулярно проверяйте состояние изоляции и крепление соединений, особенно после эксплуатации в условиях повышенной влажности и вибраций.
Соблюдение этих рекомендаций минимизирует риски и обеспечит надежную и безопасную работу системы контроля влажности с вентилятором.
Устранение распространённых ошибок при подключении
Ошибка №2: Игнорирование полярности питания. Датчики с внутренней электроникой чувствительны к обратному подключению питания, что ведет к их выходу из строя. Используйте диод защиты или проверяйте полярность перед подачей напряжения.
Ошибка №3: Отсутствие стабилизации напряжения. Нестабильное питание вызывает неверные показания влажности и сбои работы вентилятора. Применяйте стабилизаторы напряжения или фильтры на линии питания, особенно если источник питания нестабилен.
Ошибка №4: Длинные и неэкранированные провода. Датчики влажности на длинных проводах подвержены электромагнитным помехам, что приводит к ложным сигналам. Используйте экранированный кабель и минимизируйте длину проводки.
Ошибка №5: Отсутствие калибровки датчика. Без калибровки показания датчика могут отклоняться до 15–20% от реальной влажности. Регулярно проверяйте датчик на известных эталонных значениях и корректируйте программно.
Ошибка №6: Несоответствие логики сигнала вентилятора и датчика. При прямом подключении без согласования логики включения вентилятора (например, датчик выдаёт LOW при высокой влажности, а вентилятор требует HIGH) устройство не сработает. Используйте инвертирующие элементы или программную логику.
Ошибка №7: Пренебрежение временными задержками. Мгновенная реакция вентилятора на резкие колебания влажности может привести к быстрому износу. Внедрите программное усреднение сигналов или задержки перед включением вентилятора.
