Электрические потери в линии передачи напрямую зависят от сопротивления проводников и протекающего через них тока. Основу расчета составляет формула P = I²R, где P – потери мощности в ваттах, I – сила тока в амперах, R – активное сопротивление линии в омах. Даже при использовании современных алюминиевых проводов с удельным сопротивлением 0,028 Ом·мм²/м на расстояниях в десятки километров суммарные потери могут достигать нескольких процентов от передаваемой мощности.
При проектировании ЛЭП необходимо учитывать не только длину линии, но и температуру окружающей среды, так как сопротивление металлов растет с повышением температуры. Для меди, например, температурный коэффициент составляет около 0,004 на градус Цельсия. При нагреве кабеля на 30 °C сопротивление увеличится примерно на 12 %, что соответственно увеличит и потери энергии.
Для минимизации потерь рекомендуется использовать повышенные напряжения передачи. При удвоении напряжения потери уменьшаются в четыре раза, если мощность остается постоянной. Таким образом, переход с 110 кВ на 220 кВ позволяет значительно сократить энергетические затраты при транспортировке на дальние расстояния. Однако такой подход требует учета дополнительных факторов: усиленной изоляции, габаритов опор и повышенных требований к техобслуживанию.
Также следует учитывать реактивные потери, вызванные индуктивностью и емкостью линии. Эти параметры особенно критичны при длине ЛЭП более 250 км, где становится необходима установка компенсирующих устройств – например, шунтирующих реакторов или синхронных компенсаторов. Игнорирование реактивной составляющей приводит к снижению коэффициента мощности и дополнительным затратам на генерацию энергии.

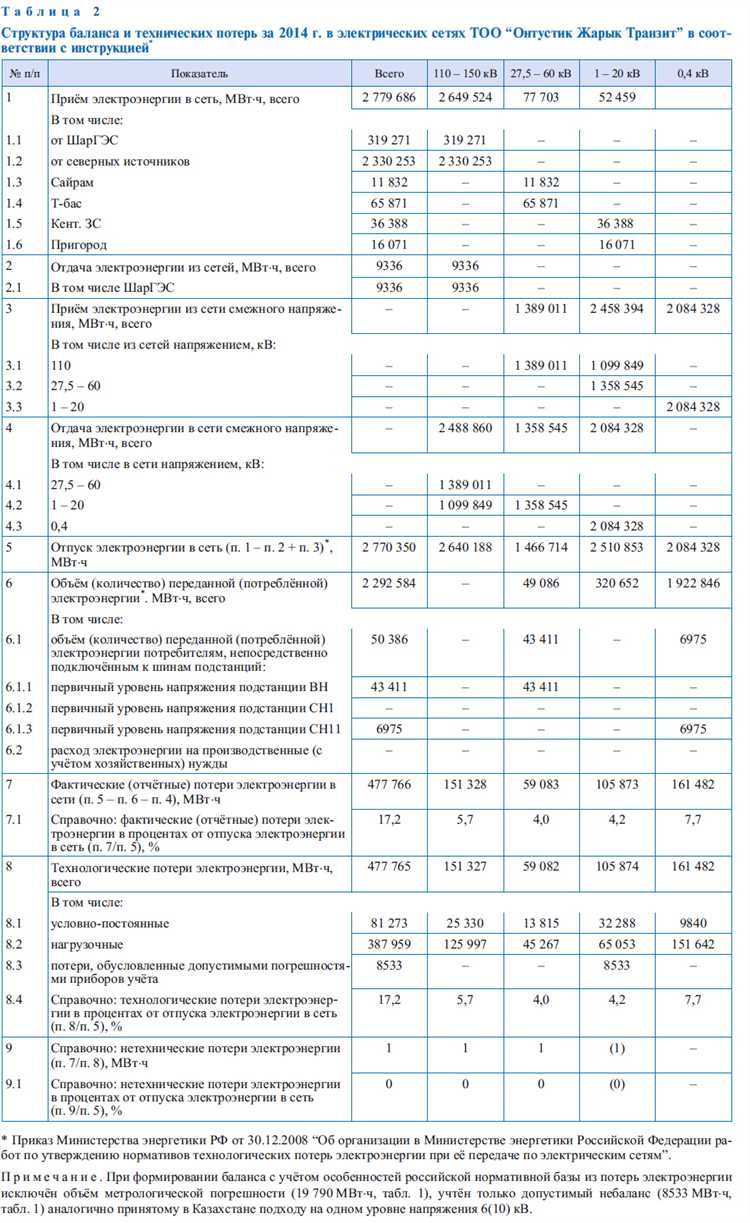

Определение сопротивления проводника по длине и сечению
Сопротивление проводника рассчитывается по формуле:
- R = ρ × (L / A)
Где:
- R – электрическое сопротивление (Ом)
- ρ – удельное сопротивление материала (Ом·мм²/м)
- L – длина проводника (м)
- A – площадь поперечного сечения (мм²)
Для медного провода при температуре +20 °C ρ ≈ 0,0175 Ом·мм²/м. Для алюминиевого – около 0,028 Ом·мм²/м. При увеличении температуры сопротивление возрастает, особенно у алюминия, где температурный коэффициент выше.
Чтобы исключить ошибки при расчётах:
- Преобразуйте длину в метры, сечение – в мм².
- Применяйте актуальные значения ρ с учетом температуры.
- Для многожильных кабелей учитывайте общее эффективное сечение.
Пример: медный провод длиной 150 м, сечением 10 мм². Сопротивление:
- R = 0,0175 × (150 / 10) = 0,2625 Ом
Полученное значение используется при расчётах потерь мощности и падения напряжения. При больших длинах и токах минимизация сопротивления достигается увеличением сечения, а не заменой материала.

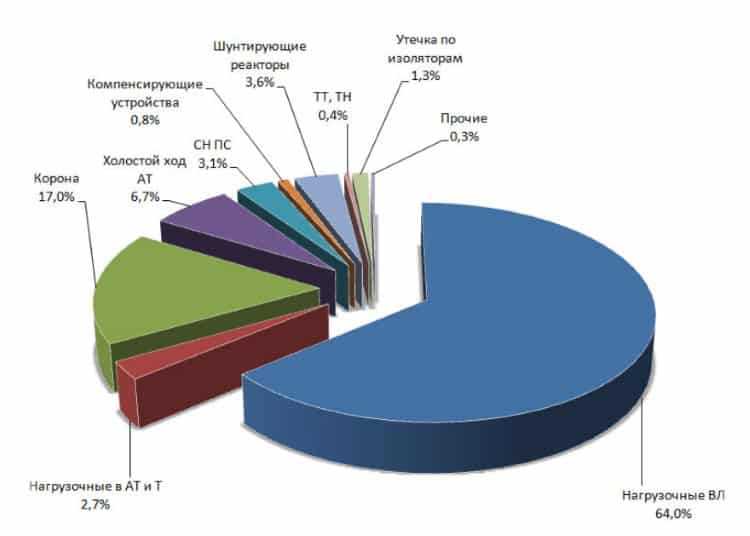

Выбор материала провода и его влияние на потери
Сопротивление проводника напрямую влияет на величину потерь электроэнергии в линии передачи. Для минимизации активных потерь используют материалы с наименьшим удельным сопротивлением. Наиболее распространены медь (ρ ≈ 0,0175 Ом·мм²/м) и алюминий (ρ ≈ 0,028 Ом·мм²/м). При прочих равных условиях, медный провод теряет меньше энергии при передаче на ту же длину и с тем же сечением.
Однако алюминий легче и дешевле, что снижает нагрузку на опоры и стоимость монтажа. При использовании алюминия необходимо увеличивать сечение на 50–60% для достижения потерь, сопоставимых с медью. Например, если медный провод сечением 50 мм² обеспечивает допустимые потери, то для алюминия потребуется около 80 мм².
Также важно учитывать температурный коэффициент сопротивления. У меди он составляет примерно 0,0039 1/°C, у алюминия – около 0,004 1/°C. Это значит, что при нагреве до высоких температур провод из алюминия теряет больше энергии, чем медный, при прочих равных условиях.
Выбор материала должен базироваться на расчете: сравнение начальных затрат, эксплуатационных потерь и срока службы. В критичных к потерям сетях (например, магистральных ВЛ) медь предпочтительнее. Для распределительных и воздушных линий с ограниченным бюджетом часто оправдан алюминий или сталеалюминиевые провода.
Расчет активных потерь по формуле I²R
Активные потери в линии передачи определяются по формуле P = I²R, где P – мощность потерь в ваттах, I – ток в амперах, R – активное сопротивление линии в омах. Для точного расчета необходимо учитывать не номинальное, а фактическое значение тока, проходящего через участок линии в конкретный момент времени.
Сопротивление проводника зависит от материала, длины линии и сечения. Например, для медного кабеля сопротивление рассчитывается как R = ρL/S, где ρ – удельное сопротивление меди (≈0.0175 Ом·мм²/м), L – длина линии в метрах, S – площадь поперечного сечения в мм². При длине линии 500 метров и сечении 70 мм² сопротивление составит около 0.125 Ом.
При токе 150 А потери составят: P = (150²) × 0.125 = 2812.5 Вт. Эти потери являются постоянными и не зависят от напряжения в линии, что делает метод расчета по I²R особенно удобным для оценки потерь в низко- и средневольтных сетях.
Для снижения потерь рекомендуется уменьшать сопротивление линии путем увеличения сечения кабеля, использования материалов с меньшим удельным сопротивлением или сокращения длины трассы. Контроль тока и оптимизация нагрузки также позволяют минимизировать активные потери.
Учет реактивной мощности в расчете потерь
Реактивная мощность напрямую влияет на уровень потерь активной энергии в линии передачи. При наличии реактивной составляющей ток в цепи возрастает, увеличивая тепловые потери в проводниках по закону Джоуля-Ленца: Pпот = I2R. Даже при неизменной активной нагрузке снижение коэффициента мощности (cosφ) приводит к росту полного тока и, соответственно, увеличению I²R-потерь.
Для точного расчета потерь необходимо учитывать полную мощность в линии:
S = √(P² + Q²), где P – активная мощность, Q – реактивная мощность. Повышение Q увеличивает величину полного тока:
I = S / (√3 × U), при фиксированном напряжении U рост реактивной составляющей S вызывает повышение I и потерь.
Для минимизации потерь рекомендуется поддерживать cosφ не ниже 0,95. Это достигается установкой батарей статических конденсаторов или синхронных компенсаторов вблизи потребителей. Пример: при cosφ = 0,7 ток на 43% выше, чем при cosφ = 0,95, что увеличивает потери почти вдвое.
Расчет потерь с учетом реактивной мощности должен проводиться с использованием данных о нагрузке, фактическом cosφ и длине линии. Пример вычислений представлен ниже:
| Параметр | Значение |
|---|---|
| Активная мощность (P) | 500 кВт |
| cosφ | 0,8 |
| Полный ток (I) | 902 А (при 0,4 кВ) |
| Сопротивление линии (R) | 0,04 Ом |
| Потери мощности (Pпот) | 32,5 кВт |
При повышении cosφ до 0,95 ток снижается до 758 А, потери – до 23 кВт. Таким образом, учет и коррекция реактивной мощности позволяет сократить потери до 30% на тех же участках сети.

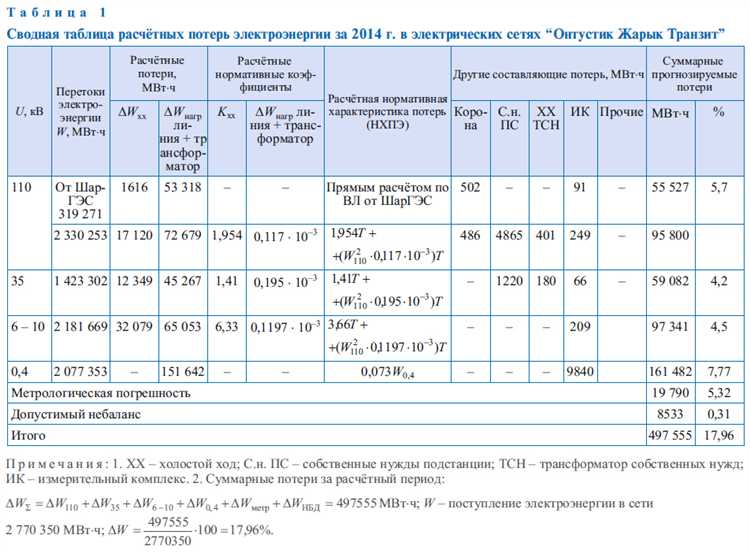

Оценка потерь в трансформаторах при передаче энергии
Потери в трансформаторах составляют значительную часть общих потерь при передаче электроэнергии. Основные виды потерь включают холостого хода и нагрузочные. Их оценка позволяет принимать технически обоснованные решения при выборе оборудования и режимов его эксплуатации.
- Потери холостого хода (Pxx) возникают при подаче напряжения на обмотку без нагрузки. Эти потери обусловлены в основном вихревыми токами и гистерезисом в сердечнике. Значения варьируются от 0,1% до 0,3% от номинальной мощности трансформатора.
- Нагрузочные потери (Pcu) зависят от протекающего тока и активного сопротивления обмоток. Они рассчитываются по формуле: Pcu = I²R, где I – ток нагрузки, R – сопротивление обмотки. Типичное значение – до 1% от полной мощности.
Для минимизации потерь рекомендуется:
- Выбирать трансформаторы с высоким КПД (>98,5%) для работы в номинальном режиме.
- Учитывать кривую загрузки: при длительной недогрузке потери холостого хода становятся доминирующими.
- Использовать трансформаторы с пониженным уровнем потерь (например, с сердечником из аморфного сплава), если предполагается работа с переменной нагрузкой.
- Регулярно контролировать сопротивление обмоток методом омметрирования и проводить термографию для выявления перегретых участков.
- Проводить ревизию систем охлаждения, так как перегрев увеличивает активное сопротивление и, как следствие, нагрузочные потери.
Для точной оценки потерь следует использовать паспортные данные, а также данные замеров при различных режимах нагрузки. Применение цифровых систем мониторинга позволяет автоматически учитывать изменения потерь во времени и принимать меры по их снижению.

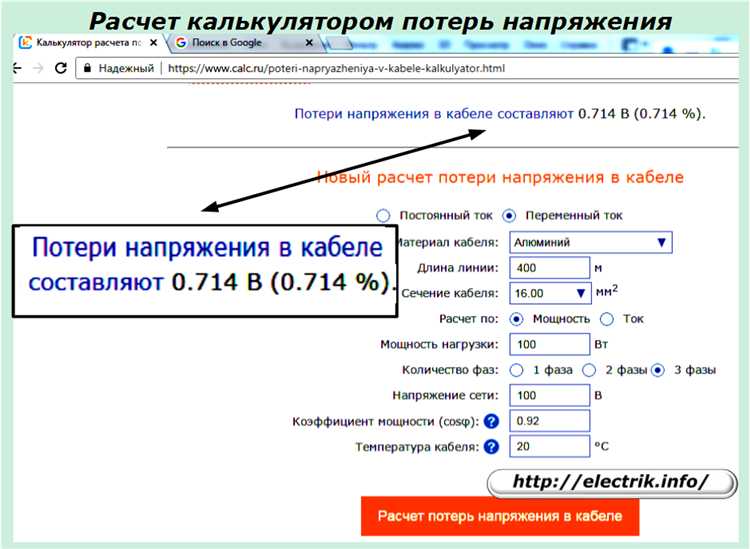

Расчет потерь на корону при высоком напряжении
Потери на корону возникают, когда электрическое поле вокруг проводника превышает критическое значение, вызывая ионизацию воздуха. Для напряжений выше 100 кВ это становится заметным источником энергетических потерь.
Расчет начинается с определения критического напряжения короны Uкр, которое рассчитывается по формуле Peek:
Uкр = m₀ · δ · r · ln(D/r) · E₀
Где: m₀ – коэффициент условий поверхности (1 для гладкой, 0.98–0.85 для загрязненной), δ – относительная плотность воздуха (зависит от температуры и давления), r – радиус провода (в см), D – расстояние между проводами (в см), E₀ – критическая напряженность поля (около 30 кВ/см при стандартных условиях).
Потери на корону Pк в ваттах на километр линии рассчитываются по формуле:
Pк = 241 · f · (U – Uкр)² / ln(D/r)
Где f – частота сети (обычно 50 Гц), U – фазное напряжение в кВ. Формула применима при U > Uкр.
Для минимизации потерь рекомендуется:
1. Использовать провода с увеличенным радиусом или пучки проводов – это снижает электрическое поле у поверхности;
2. Увеличить расстояние между фазами – снижает взаимодействие полей и отсрочивает ионизацию;
3. Обеспечить чистоту поверхности проводов – снижает локальные усиления поля;
4. Контролировать высоту трассы и метеоусловия – снижение атмосферного давления увеличивает потери.
Игнорирование коронных потерь приводит к снижению КПД передачи, дополнительным шумам и электромагнитным излучениям, особенно критичным на ВЛ 220 кВ и выше.
Влияние температуры окружающей среды на сопротивление линии
Сопротивление проводника возрастает с увеличением температуры согласно линейной зависимости: \( R = R_0(1 + \alpha \Delta T) \), где \( R_0 \) – сопротивление при 20 °C, \( \alpha \) – температурный коэффициент сопротивления (для алюминия ≈ 0.00403 1/°C, для меди ≈ 0.00393 1/°C), \( \Delta T \) – изменение температуры. Например, при нагреве медного провода с 20 °C до 60 °C сопротивление возрастает примерно на 15.7 %.
При температуре воздуха выше нормы происходит дополнительный разогрев проводника током, что усиливает рост сопротивления. Это приводит к увеличению активных потерь по формуле \( P = I^2R \). Например, при токе 300 А и длине линии 10 км дополнительное сопротивление в 0.1 Ом увеличивает потери на 9 кВт.
Для минимизации влияния температуры рекомендуется учитывать климатические условия при выборе сечения провода. В южных регионах следует использовать провода с пониженным удельным сопротивлением или увеличенным сечением. Временное снижение пропускной способности линии при высоких температурах позволяет ограничить нагрев и сохранить оптимальные уровни потерь.
Регулярный мониторинг температуры и установка погодозависимых ограничителей нагрузки позволяют снизить эксплуатационные потери. Современные системы автоматического управления нагрузкой корректируют режим работы в реальном времени, учитывая фактические температурные данные.

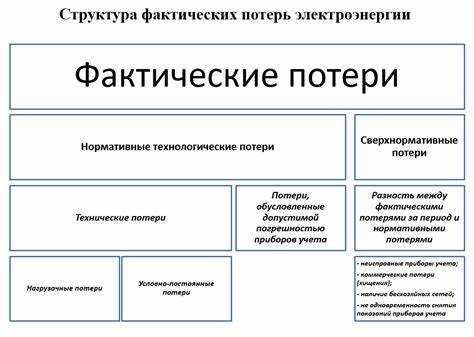

Сравнение потерь при различных уровнях напряжения передачи
Потери электроэнергии в линии передачи прямо пропорциональны квадрату тока и сопротивлению проводника: P = I²R. При увеличении напряжения передаваемой энергии ток уменьшается при той же мощности, что значительно снижает потери.
Для передачи мощности 100 МВт:
При 110 кВ ток составляет около 909 А. Если сопротивление линии 0,2 Ом/км и длина – 100 км, полное сопротивление – 20 Ом. Потери: 909² × 20 ≈ 16,5 МВт.
При 220 кВ ток снижается до 455 А. Потери: 455² × 20 ≈ 4,1 МВт. Энергетический выигрыш по сравнению с 110 кВ – более чем в 4 раза.
При 500 кВ ток составляет 200 А. Потери: 200² × 20 = 0,8 МВт, что в 20 раз меньше, чем при 110 кВ.
Увеличение уровня напряжения передачи до 220 кВ и выше экономически оправдано при длине линии более 50 км. Для линий свыше 200 км оптимален уровень от 330 до 500 кВ. При выборе напряжения необходимо учитывать затраты на оборудование, изоляцию и подстанции, однако минимизация потерь энергии в большинстве случаев перекрывает эти издержки.
