Разборка линзы налобного фонарика требуется в случае замены повреждённой оптики, очистки от загрязнений или замены светодиода. Конструкция линзового блока чаще всего состоит из пластикового корпуса, прижимной рамки, светорассеивающей линзы и резинового уплотнителя. Разобрать её без повреждений можно только при точном соблюдении порядка действий и использовании подходящих инструментов.
Сначала необходимо отключить питание: выньте аккумулятор или батарейки. Далее с помощью тонкой отвертки или пластикового медиатора аккуратно подденьте рамку, удерживающую линзу. В большинстве моделей она фиксируется на защёлках – не применяйте силу, если рамка не поддаётся сразу, проверьте наличие скрытых винтов под наклейками или декоративными элементами.
После снятия рамки извлеките линзу, удерживая корпус горизонтально – внутри может находиться мелкая пружина или уплотнительное кольцо. Очистите линзу мягкой тканью без ворса, избегая абразивов. При установке на место проследите, чтобы линза легла без перекосов, иначе нарушится фокусировка светового потока.
Если линза прижата металлическим кольцом с резьбой, используйте специальные пластиковые пинцеты или съёмники. Нельзя использовать металлические инструменты без защиты – это может привести к царапинам или сколам на линзе. Резьбовое кольцо закручивается с умеренным усилием – достаточно плотного прилегания без деформации корпуса.

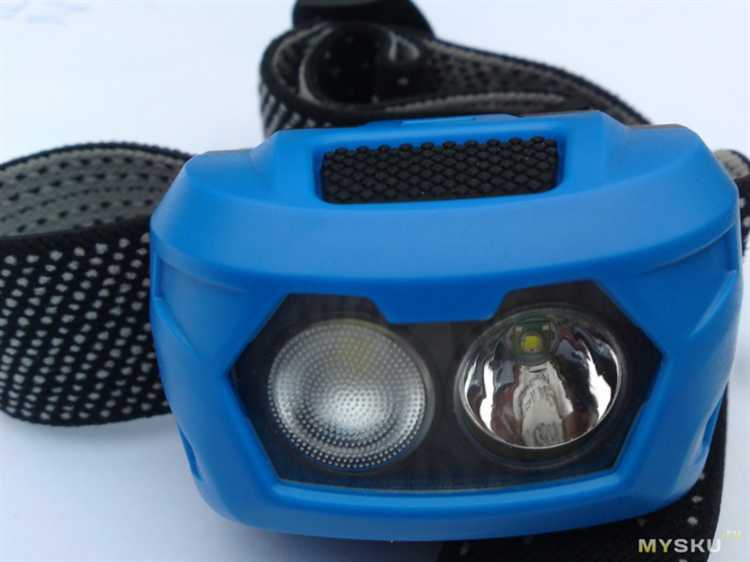

Определение типа крепления линзы в конкретной модели фонарика
Перед началом разборки необходимо точно определить способ крепления линзы. У налобных фонариков применяются три основных типа фиксации: резьбовое соединение, байонетный замок и защёлкивающийся пластиковый корпус. Визуальный осмотр корпуса под увеличением позволяет выявить характерные признаки каждого типа.
Если вокруг линзы заметна резьба или мелкие канавки, скорее всего, используется резьбовое крепление. Аккуратно проверните ободок против часовой стрелки, удерживая корпус фонарика. При сопротивлении не применяйте усилие – возможна герметизация резьбы силиконом или клеем. В этом случае требуется предварительный прогрев феном до 50–60 °C.
Байонетное крепление можно распознать по наличию узких направляющих пазов и выступов на корпусе. Для съёма линзы её необходимо слегка вдавить и повернуть по часовой стрелке или против, в зависимости от модели. Байонет фиксируется с лёгким щелчком, поэтому при разборке потребуется точное направление усилия.
Если линза утоплена в корпус и не имеет внешней окантовки, вероятно, она зафиксирована на защёлках. Внимательно осмотрите периметр на предмет микрозазоров – они указывают на места фиксации. Используйте пластиковую медиаторную лопатку для аккуратного поддевания. Не применяйте металлические инструменты: это повреждает корпус и нарушает герметичность.
Уточните модель фонарика и найдите её схему разборки на официальном сайте производителя или технических форумах. Конструкции разных производителей часто визуально схожи, но имеют отличия в способах фиксации, особенно в водонепроницаемых вариантах. Использование неподходящего метода приведёт к поломке корпуса или оптики.
Необходимые инструменты для разборки линзового блока
Для аккуратной и безопасной разборки линзового блока налобного фонарика потребуются следующие инструменты:
- Тонкая крестовая отвертка (PH0 или PH00) – используется для выкручивания миниатюрных винтов корпуса. Подходит для большинства моделей фонарей с винтовым креплением.
- Пластиковая лопатка или медиатор – необходимы для поддевания корпуса без повреждения пластиковых защёлок и оптики.
- Пинцет с изогнутыми концами – облегчает извлечение мелких деталей, таких как пружины, прокладки и пластиковые держатели линзы.
- Небольшая кисточка или баллон со сжатым воздухом – удаляют пыль с поверхности линзы и внутренних компонентов без риска царапин.
- Лупа или налобная линза с увеличением – позволяет точно оценить крепления линзы и обнаружить скрытые винты или защёлки.
- Резиновые перчатки или антистатические перчатки – предотвращают появление отпечатков на линзе и защищают от статики, особенно при наличии электронных компонентов вблизи линзы.
- Небольшая ёмкость для хранения винтов – исключает потерю крепежа при разборке и последующей сборке.
Перед началом работы следует убедиться, что аккумулятор или батареи извлечены из корпуса, чтобы избежать случайного включения фонаря.
Пошаговое извлечение защитного корпуса линзы
Отключите питание налобного фонарика и извлеките батареи. Это исключит случайное включение и упростит доступ к линзе.
Осмотрите переднюю часть корпуса. Чаще всего защитный элемент фиксируется на резьбе или пластиковых защёлках. При наличии резьбы аккуратно поверните корпус против часовой стрелки, удерживая основную часть фонаря.
Если фиксатор представляет собой защёлки, используйте пластиковую медиатороподобную лопатку или тонкую отвертку. Осторожно подденьте корпус в местах стыков, двигаясь по кругу, не прилагая чрезмерного усилия, чтобы не сломать крепления.
После снятия корпуса проверьте наличие уплотнительного кольца. Его следует аккуратно извлечь пинцетом, не повредив и не растянув – оно может понадобиться при обратной сборке для герметичности.
Храните снятые элементы в порядке демонтажа, чтобы упростить процесс сборки и избежать утери мелких деталей.

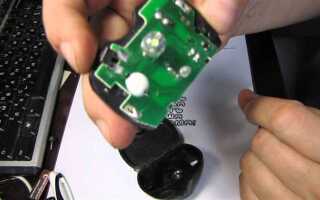

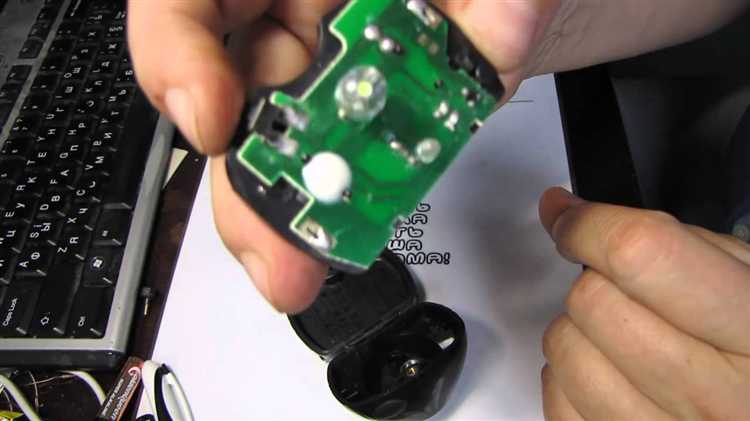

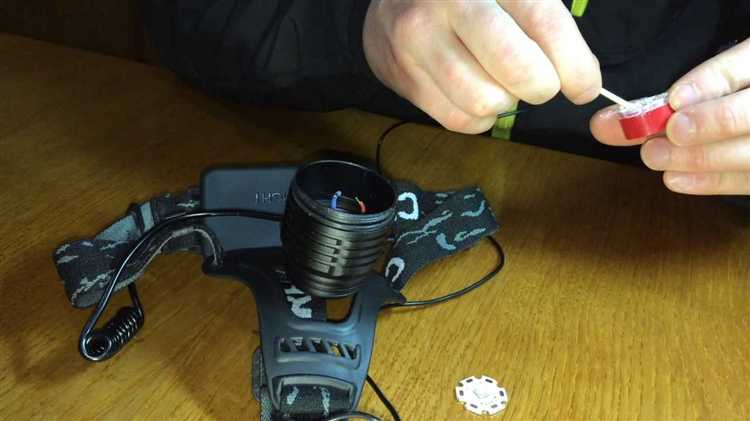

Отсоединение линзы от светодиодного модуля без повреждений
Перед началом разборки отключите питание налобного фонарика и убедитесь в отсутствии остаточного заряда на аккумуляторе. Работу проводите на антистатической поверхности, используя пластиковые или нейлоновые инструменты, исключающие риск царапин.
Линза чаще всего фиксируется пластиковыми защелками, резьбовым соединением или термоплавким клеем. Определите тип крепления визуально, осветив модуль с разных углов при помощи бокового света. При наличии клеевого слоя обратите внимание на характерный глянцевый ободок по краю линзы.
Для защелок аккуратно подденьте фиксирующие усики пластиковым шпателем. Не применяйте усилие: если не поддаётся – проверьте наличие скрытых винтов под декоративными заглушками. Винты откручивайте отверткой с точным подбором жала, избегая срыва шлица.
При резьбовом соединении зафиксируйте корпус в мягких тисках или между резиновыми прокладками. Против часовой стрелки, плавно, без рывков, прокручивайте линзу, используя резиновое кольцо или специальный съёмник с присоской. При заклинивании нагрейте край феном до 50–60 °C – это размягчит фиксирующую смолу.
Если линза посажена на термоклей, прогрейте место соединения строительным феном, удерживая температуру 70–80 °C. После прогрева аккуратно вращайте линзу, используя перчатки с прорезиненным покрытием для лучшего сцепления. Не применяйте металлические инструменты – возможен скол края или повреждение оптики.
Извлечённую линзу отложите в антистатический пакет, избегая контакта с пылью и пальцами. Поверхность не протирайте – оптическое покрытие может повредиться даже от мягкой ткани.
Очистка и осмотр линзы после демонтажа
После извлечения линзы поместите её на чистую безворсовую салфетку. Используйте баллончик с сжатым воздухом, чтобы удалить пыль с поверхности без риска поцарапать покрытие.
Для удаления жировых следов и загрязнений нанесите каплю изопропилового спирта (не менее 90%) на салфетку из микрофибры. Аккуратно протрите линзу круговыми движениями от центра к краям. Не применяйте давление – оптическое стекло может быть покрыто уязвимым просветляющим слоем.
После очистки внимательно осмотрите линзу на просвет. При наличии царапин, сколов или помутнений её оптические свойства будут нарушены. Проверьте также целостность посадочного кольца и отсутствие микротрещин, особенно по краям. Любые дефекты снижают фокусировку света и могут привести к перегреву светодиода при эксплуатации.
Если на линзе остались следы влаги, просушите её с помощью фена в режиме холодного воздуха, удерживая на расстоянии не менее 20 см. Повторно касаться очищенной поверхности руками недопустимо – это сведёт на нет всю процедуру.
Сборка фонарика после обратной установки линзы
Перед началом сборки убедитесь, что линза установлена правильно – выпуклой стороной наружу и без перекосов. Поместите отражатель на посадочное место, при этом контролируйте отсутствие пыли и грязи на его внутренней поверхности и контактных элементах.
Аккуратно вставьте модуль с LED в корпус, соблюдая ориентацию контактов согласно маркировке на плате и корпусе. Излишнее давление недопустимо, чтобы не повредить светодиод и не деформировать уплотнитель.
При установке уплотнительного кольца (если оно есть) проверьте его целостность и отсутствие деформаций, чтобы обеспечить герметичность корпуса.
Закрутите крышку корпуса, не допуская перекручивания резьбы. Рекомендуется использовать умеренное усилие, равномерно распределяя его по всей окружности. Перетягивание может привести к повреждению резьбы или деформации корпуса.
После сборки проверьте работу фонарика, включая несколько циклов включения и выключения, чтобы убедиться в надежном контакте элементов и отсутствии люфта в конструкции.
Вопрос-ответ:
Как аккуратно снять линзу с налобного фонарика, чтобы не повредить ее?
Для начала необходимо убедиться, что фонарик выключен и не подключен к источнику питания. Затем внимательно осмотрите корпус: чаще всего линза крепится на защелках или резьбе. Если есть резьба, аккуратно поворачивайте кольцо против часовой стрелки, не применяя чрезмерную силу. Если крепление на защелках, аккуратно подденьте линзу пластиковой или деревянной лопаткой, чтобы не поцарапать поверхность. Лучше работать при хорошем освещении и не спешить, чтобы избежать повреждений.
Какие инструменты нужны для разборки линзы налобного фонарика?
Для разборки обычно достаточно простых инструментов: маленькая крестовая отвертка или комплект для точных работ, пластиковая лопатка или медиатор для аккуратного поддевания деталей, а также пинцет. Иногда может понадобиться чистая ткань или салфетка, чтобы не оставлять отпечатков на линзе. Если крепление резьбовое, лучше иметь резиновые перчатки для лучшего сцепления при отворачивании.
Можно ли самостоятельно разобрать линзу налобного фонарика без риска повредить устройство?
Да, можно, если соблюдать осторожность и следовать простым рекомендациям. Главное — не использовать слишком сильное давление и не применять металлические острые предметы для поддевания, чтобы не поцарапать линзу или не повредить корпус. Рекомендуется также изучить конструкцию конкретной модели фонарика, так как способы крепления могут отличаться. Если чувствуете, что что-то идет не так, лучше сделать паузу и пересмотреть действия.
Как правильно собрать фонарик после снятия линзы, чтобы обеспечить герметичность и сохранить работоспособность?
При сборке сначала убедитесь, что все элементы чистые и не повреждены, особенно уплотнительные кольца (если они есть). Линзу аккуратно установите на место, убедившись, что она плотно прилегает к корпусу. Если крепление резьбовое, закручивайте кольцо равномерно и не слишком сильно, чтобы не повредить резьбу. После сборки проверьте работу фонарика — включите его и осмотрите корпус на наличие зазоров. Если фонарик должен быть влагозащищенным, рекомендуется проверить уплотнители и при необходимости заменить их.
