Датчик протечки воды – эффективное устройство для предотвращения серьезных последствий от затопления. Его можно собрать самостоятельно, используя доступные компоненты, что позволит сэкономить до 70% от стоимости промышленного аналога.

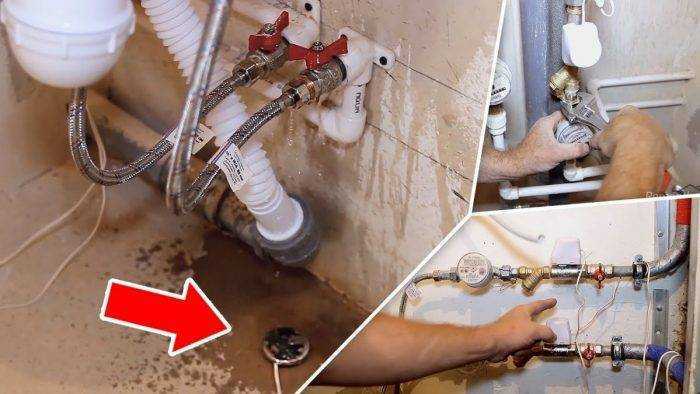

Для базового варианта потребуется плата Arduino или аналогичный микроконтроллер, пара проводников с контактами из нержавеющей стали и звуковой или световой сигнализатор. Контакты размещают на полу в потенциально опасных местах, например, под стиральной машиной или около водяных труб.
Важно обеспечить надёжное разделение управляющей и силовой части схемы для безопасности и долговечности. Сопротивление воды при намокании контактов изменяется, что позволяет микроконтроллеру фиксировать утечку с точностью до нескольких миллисекунд.
Реализация простой схемы с использованием цифрового входа и программной обработки позволит мгновенно реагировать на появление влаги, отключая подачу воды или оповещая пользователя через сигнализацию. Такой подход минимизирует ложные срабатывания и обеспечивает стабильную работу.
Выбор подходящих материалов для датчика воды
Для эффективного и долговечного датчика протечки воды важен правильный выбор материалов, устойчивых к воздействию влаги и коррозии.
- Проводники: Оптимальны нержавеющая сталь или медь с лужением. Сталь устойчива к ржавчине и обеспечивает стабильность сигнала. Луженая медь дешевле, но требует дополнительной защиты от окисления.
- Изоляция проводов: Рекомендуется использовать провода с ПВХ-изоляцией или силиконовой оболочкой. Силикон выдерживает температуры до +180 °C и лучше сопротивляется влаге.
- Корпус датчика: Пластик ABS или поликарбонат. Эти материалы не гигроскопичны, не трескаются при смене температуры и обладают высокой механической прочностью.
- Контактные площадки: Латунь с никелевым покрытием – сочетание долговечности и коррозионной устойчивости. Для бюджетных решений подойдёт медь с защитным лаком.
- Клеммные колодки и разъёмы: Используйте влагозащищённые модели с герметичными уплотнителями из силикона или резины.
Влажная среда требует герметизации всех соединений с помощью силиконового герметика или термоусадочных трубок с клеевым слоем для предотвращения попадания воды внутрь.
Использование материалов с высокой стойкостью к коррозии и влагозащищённых компонентов значительно продлит срок службы датчика и обеспечит стабильность работы.
Схема подключения сенсора к микроконтроллеру
Для подключения датчика протечки воды к микроконтроллеру потребуется использовать два контакта сенсора: сигнальный и питание. Обычно датчик представляет собой простую проводящую площадку или пару электродов, замыкающихся при контакте с водой.
Подключение осуществляется следующим образом: контакт питания сенсора подключается к источнику питания микроконтроллера (обычно +5В или +3.3В, в зависимости от модели). Сигнальный выход подключается к одному из цифровых входов микроконтроллера. Второй электрод сенсора – к общему проводу (GND).
Подготовка и обработка проводящих элементов датчика
Для создания эффективного датчика протечки воды используйте медную или нержавеющую стальную проволоку диаметром 0,3–0,5 мм. Перед монтажом проводящие элементы необходимо очистить от оксидной пленки и загрязнений. Оптимальный способ – механическая очистка мелкой наждачной бумагой (зерно 400–600) с последующей протиркой изопропиловым спиртом. Это обеспечивает максимальный контакт с влагой и снижает погрешности в срабатывании.
Для защиты от коррозии и увеличения срока службы поверхность проволоки после очистки обработайте тонким слоем бесцветного лака для электроники. Лак наносите равномерно, избегая излишков, чтобы не ухудшить проводимость. Если датчик будет эксплуатироваться в условиях повышенной влажности, используйте влагостойкие термоусадочные трубки на местах соединений, чтобы предотвратить коррозию и короткие замыкания.

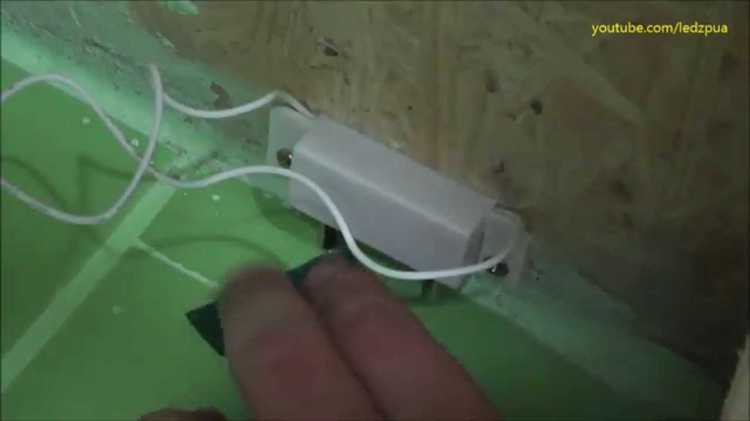

Расположение проводящих элементов должно обеспечивать минимальный зазор между ними – оптимально 1–2 мм. При большем расстоянии чувствительность снижается, при меньшем – возрастает риск ложных срабатываний. Для стабильного крепления используйте диэлектрический клей или мелкие пластиковые крепежи, не закрывающие контактные поверхности.
Проводящие элементы соединяйте с проводами датчика с помощью пайки с использованием бессвинцового припоя и флюса на основе колофонии. Перед пайкой обязательно удалите остатки окислов и нанесите флюс для улучшения качества соединения. После пайки очистите место контакта от флюса изопропиловым спиртом.
Настройка сигнализации при обнаружении воды
Порог срабатывания определяют подбором чувствительности датчика: обычно требуется сопротивление около 10–50 кОм между электродами при наличии капли воды. Для настройки используйте переменный резистор с шагом 1 кОм, чтобы точно отрегулировать момент срабатывания, минимизируя ложные срабатывания из-за влажности.
Для звуковой сигнализации подойдут пьезоизлучатели с напряжением питания 5–12 В, подключаемые через транзистор BC547 или аналогичный с коэффициентом усиления не ниже 100. Световые индикаторы – LED с резистором 220–470 Ом для ограничения тока.
При питании от аккумулятора или блока питания 9 В важно добавить защитный диод параллельно реле для подавления обратных импульсов и продления срока службы компонентов.
Рекомендуется реализовать задержку выключения сигнализации на 10–30 секунд с помощью RC-цепочки или таймера на микросхеме 555 для предотвращения мгновенного отключения при кратковременном исчезновении воды.
Тестирование работоспособности датчика в домашних условиях
После сборки датчика протечки воды необходимо проверить его функциональность для гарантии надежной работы. Процесс тестирования включает несколько последовательных шагов:
- Подключите датчик к источнику питания согласно схеме. Убедитесь, что индикатор питания загорелся или устройство активировалось.
- Подготовьте емкость с небольшим количеством воды (примерно 100–200 мл) и чистую поверхность для имитации протечки.
- Проведите проверку срабатывания:
- Осторожно нанесите воду на область сенсоров датчика, имитируя контакт с протекающей жидкостью.
- Наблюдайте за реакцией – должно произойти включение сигнала тревоги, звукового или светового.
- Запишите время срабатывания, оно не должно превышать 1 секунды после контакта с водой.
- Проверьте отключение сигнала при высыхании поверхности:
- Удалите воду и высушите датчик, убедитесь, что сигнал тревоги прекращается не позднее чем через 3–5 секунд после исчезновения влаги.
- Повторите тест несколько раз (не менее трех циклов), чтобы удостовериться в стабильности работы.
- Проверьте чувствительность, постепенно увеличивая расстояние между каплями воды и сенсорами, определите минимальное количество жидкости, вызывающее срабатывание.
- Проверьте устройство на предмет ложных срабатываний при повышенной влажности или конденсате – если устройство реагирует, нужно доработать изоляцию сенсоров.
Только после успешного прохождения всех этапов тестирования датчик можно считать готовым к эксплуатации в домашних условиях.
Методы защиты датчика от коррозии и влаги
Для продления срока службы датчика протечки воды необходимо обеспечить надёжную изоляцию его электрических компонентов. Основной способ – покрытие контактов и печатной платы эпоксидной смолой или специализированным лаком для электроники. Это предотвращает прямой контакт с влагой и минимизирует риск коррозии.
Использование корпусов из водонепроницаемых материалов, таких как ABS-пластик или полиуретан, с уплотнительными резиновыми прокладками на стыках исключает попадание влаги внутрь устройства. Корпус должен иметь степень защиты не ниже IP65.
Для дополнительной защиты контактов применяют контактные спреи с ингибиторами коррозии. Они создают тонкий барьер, препятствующий окислению и повышают стабильность сигнала.
Подключение к внешним проводам лучше выполнять через герметичные разъёмы или использовать гофрированные кабель-каналы с заполнением силиконовым герметиком. Это исключит капиллярное проникновение влаги внутрь корпуса по проводам.
При монтаже датчика рекомендуется избегать мест с постоянным скоплением воды или конденсата. Если такой участок неизбежен, стоит применять покрытия с гидрофобными свойствами, например, аэрозоли на основе фторполимеров, снижающие адгезию влаги.
Интеграция датчика в систему умного дома
После физического подключения датчика к микроконтроллеру необходимо настроить прошивку с обработкой событий протечки и отправкой сообщений в брокер MQTT. Рекомендуется использовать ESPHome или Tasmota для быстрого развертывания и интеграции с Home Assistant без дополнительного программирования.
В системе умного дома создайте автоматизацию, которая при получении сигнала от датчика будет мгновенно оповещать пользователя через мобильное приложение или отправлять SMS. Для минимизации ложных срабатываний используйте программные фильтры – например, подтверждение протечки по нескольким последовательным срабатываниям за короткий промежуток времени.

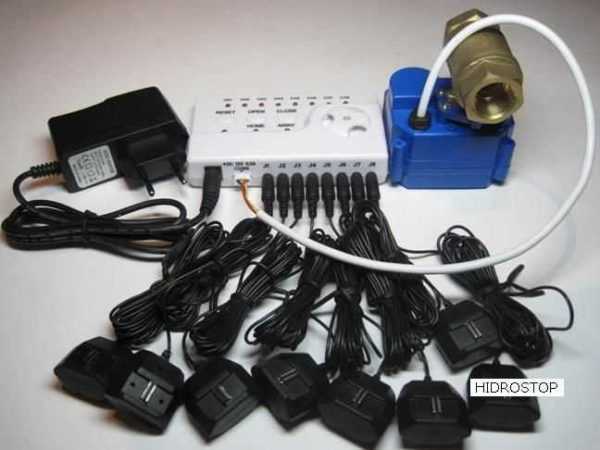

Также полезно интегрировать управление электроклапаном на подаче воды, чтобы автоматически перекрывать воду при обнаружении протечки. Управление клапаном должно быть реализовано через отдельный исполнительный модуль с релейным выходом, совместимым с микроконтроллером.
Для повышения надежности стоит регулярно проверять связь датчика с центральным узлом и логировать события с возможностью анализа через веб-интерфейс системы умного дома. Использование резервного канала связи (например, GSM-модем) обеспечивает оповещение при сбоях основной сети.
Вопрос-ответ:
Как устроен простой датчик протечки воды, сделанный своими руками?
Такой датчик обычно состоит из двух проводящих элементов, расположенных на небольшой основе, например, пластине. При попадании воды на эту поверхность между проводниками возникает электрический контакт, что позволяет зафиксировать наличие жидкости. Далее сигнал может передаваться на звуковой или световой индикатор, чтобы предупредить о протечке.
Какие материалы нужны для создания простого датчика протечки воды в домашних условиях?
В основном понадобится немного проводников, например, тонкие медные провода или фольга, изолирующая основа (например, пластик или текстолит), а также элемент для подачи сигнала — это может быть простой зуммер или светодиод. Для подключения и питания потребуется источник напряжения (обычно батарейка) и пару базовых инструментов: паяльник, изолента и ножницы.
Можно ли использовать такой датчик для защиты квартиры от серьезных затоплений?

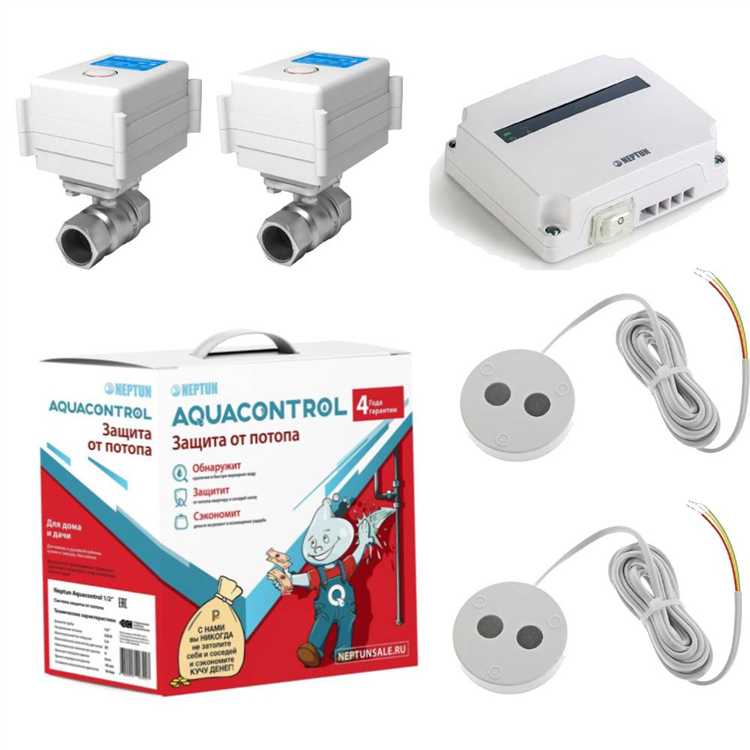

Датчик, собранный самостоятельно, подойдет для обнаружения первых признаков протечки, например, в местах под раковиной или возле стиральной машины. Однако для полной защиты всей квартиры лучше рассмотреть более сложные системы с автоматическим перекрыванием воды и дистанционным оповещением, поскольку простой датчик не сможет отключить подачу воды или предупредить удаленно.
Какие меры безопасности следует соблюдать при сборке и эксплуатации такого устройства?
При работе с электрическими компонентами необходимо внимательно следить, чтобы напряжение было низким и безопасным, чтобы избежать поражения током. Также важно изолировать все соединения, чтобы предотвратить короткое замыкание. Для эксплуатации лучше выбирать устройства с малым током и использовать влагозащищенные элементы, чтобы сам датчик не стал причиной аварии.
Можно ли подключить самодельный датчик к умному дому или системе сигнализации?
Да, это возможно, если датчик снабдить соответствующим интерфейсом, например, реле или модулями связи (Wi-Fi, ZigBee). В этом случае датчик сможет передавать сигнал в централизованную систему, которая уже управляет уведомлениями и другими автоматическими действиями. Но для этого потребуется дополнительное оборудование и навыки в электронике и программировании.
Можно ли использовать вместо проводов алюминиевую фольгу или другие подручные материалы для контактов датчика?
Да, алюминиевая фольга может подойти, если она достаточно плотная и не окисляется слишком быстро. Её можно аккуратно приклеить на изолирующую поверхность, оставив края открытыми для соприкосновения с водой. Однако со временем контакт может ухудшиться из-за коррозии. Лучше, если есть возможность, использовать медную проволоку или готовые проводники — они надёжнее и служат дольше.
Как подключить самодельный датчик протечки к системе умного дома, например, через Wi-Fi?
Чтобы подключить датчик к системе умного дома, понадобится контроллер с Wi-Fi, например, ESP8266 или ESP32. Контакты датчика подключаются к пину ввода на микроконтроллере. Через прошивку (например, с использованием ESPHome или Arduino IDE) можно настроить отправку сигнала при замыкании контактов. Дальше датчик можно интегрировать, например, в Home Assistant, где он будет отображаться как устройство с уведомлением при срабатывании. Такой подход требует базовых навыков работы с микроконтроллерами и минимального программирования, но позволяет автоматизировать оповещения и действия при протечке (например, отключение воды или включение сирены).
