При планировании электропроводки в доме важным этапом является выбор правильного провода. Ошибки на этом этапе могут привести не только к неудобствам в эксплуатации, но и к опасности для безопасности жильцов. Важно учитывать не только тип проводки, но и требования по мощности, условия эксплуатации, а также нормативы, прописанные в СНиПах и ГОСТах.
Типы проводников можно разделить на несколько категорий в зависимости от материала. Основными являются медные и алюминиевые провода. Медные обладают лучшей проводимостью и устойчивостью к окислению, что делает их более предпочтительными для внутренних проводок. Алюминиевые провода дешевле, но они требуют большего внимания при монтаже и эксплуатации из-за высокой склонности к окислению.
При выборе сечения провода учитываются несколько факторов: предполагаемая нагрузка, длина проводки и условия эксплуатации. Для стандартной проводки в жилых помещениях чаще всего используются кабели с сечением от 1,5 до 6 мм². Для розеточных цепей обычно выбирают провод с сечением 2,5 мм², для освещения – 1,5 мм². Однако для мощных бытовых приборов, таких как кондиционеры или электрические печи, потребуется провод с большими размерами сечения.
Изоляция провода также играет важную роль в выборе. Важно, чтобы изоляция выдерживала высокие температуры и была устойчива к механическим повреждениям. Для домашних условий оптимальными являются кабели с изоляцией из ПВХ или сшитого полиэтилена, которые обеспечивают хорошую защиту от короткого замыкания и перегрева.
Выбирая провод, также следует учитывать стандартные требования безопасности: все соединения должны быть выполнены с использованием подходящих комплектующих (клеммных колодок, розеток и т.д.), а монтаж проводки должен проводиться с соблюдением норм по прокладке кабелей в стенах и трубах.
Как определить сечение провода для разных типов нагрузки
Определение сечения провода зависит от типа нагрузки и ее мощности. Для правильного выбора провода необходимо учитывать несколько ключевых факторов: мощность подключаемых устройств, длина кабеля и требования к безопасности. Рассмотрим, как это влияет на выбор сечения для различных типов нагрузок.
1. Освещение
Для освещения в обычных жилых помещениях достаточно использовать провод с сечением 1.5 мм². Однако, если мощность осветительных приборов или их количество значительно увеличивается, потребуется кабель с большим сечением, например, 2.5 мм².
2. Розетки и бытовая техника
Для подключения розеток, питающих бытовую технику, необходимо учитывать общую мощность. Например:
- Для однофазных розеток с нагрузкой до 3.5 кВт (например, телевизор, компьютер) достаточно провода с сечением 2.5 мм².
- Для мощных приборов, таких как кондиционеры или стиральные машины (мощностью от 3.5 кВт), необходимо использовать провод с сечением 4 мм².
3. Электрические плиты и мощные устройства
Для питания электрических плит и других мощных приборов (суммарная мощность от 6 кВт и выше) рекомендуется использовать провод с сечением 6 мм². Для более мощных установок, таких как электрические котлы или нагревательные элементы, сечение может быть увеличено до 10 мм² и более, в зависимости от мощности устройства.
4. Специальные нагрузки (например, сварочные аппараты, насосы)
Для сварочных аппаратов или промышленных насосов, где требуется большая мощность, сечение провода может достигать 16 мм² или более. Это обеспечит надежную работу устройства и предотвратит перегрев кабеля.
5. Длина кабеля и падение напряжения
Для длинных проводок (более 20-30 метров) потребуется учитывать падение напряжения. Если длина кабеля значительная, сечение должно быть увеличено, чтобы компенсировать потери. В этом случае часто используется сечение на 1-2 мм² больше, чем обычно рекомендуется для конкретной нагрузки.
6. Оборудование с высоким пусковым током
Некоторые устройства, такие как моторы или холодильники, при запуске могут потреблять значительно больший ток. Для таких нагрузок также важно учитывать пусковые токи, что может требовать выбора кабеля с запасом по сечению для предотвращения перегрева в момент включения.
7. Условия эксплуатации
Условия эксплуатации (температурный режим, влажность, способ прокладки кабеля) также могут повлиять на выбор сечения. Например, если кабель прокладывается в сильно нагреваемом или влажном помещении, его сечение может быть увеличено для повышения безопасности.
Типы изоляции проводов и их влияние на безопасность
Изоляция проводов играет ключевую роль в обеспечении безопасности электропроводки, предотвращая короткие замыкания, перегрев и поражение электрическим током. В зависимости от материала изоляции проводов могут значительно различаться их эксплуатационные характеристики, устойчивость к внешним воздействиям и долговечность.
Одним из наиболее распространенных материалов является ПВХ (поливинилхлорид). Этот тип изоляции устойчив к механическим повреждениям, химическим веществам и высокому уровню влажности. ПВХ-проводка подходит для большинства внутренних помещений, но её температура эксплуатации ограничена диапазоном от -15°C до +70°C. Проводка с такой изоляцией не рекомендуется для использования в местах с высокой температурой или при прямом солнечном воздействии.
Тефлоновая изоляция применяется в проводах, которые работают в условиях повышенной температуры и химической агрессии. Этот материал выдерживает температуры до 250°C, что делает его идеальным для установки вблизи отопительных приборов или в промышленных условиях. Тефлон также отличается отличной стойкостью к механическим повреждениям, однако он дороже и используется в специфичных областях.
Для наружных и промышленных установок часто применяют изоляцию из резины, которая отличается высокой гибкостью и стойкостью к низким температурам. Резиновая изоляция устойчива к механическим повреждениям и воздействию агрессивных внешних факторов, таких как ультрафиолетовое излучение и кислотные пары. Температурный диапазон эксплуатации резины варьируется от -40°C до +70°C, что позволяет использовать такие провода в условиях, где другие материалы не подходят.
Изоляция из полиэтилена и его модификаций (например, Cross-Linked Polyethylene, XLPE) используется для высоковольтных линий и в условиях экстремальных температур. Такой материал обеспечивает низкие потери энергии и высокую устойчивость к старению. XLPE, в частности, может выдерживать температуры до 90°C в длительном режиме и до 250°C в аварийных ситуациях. Эта изоляция идеально подходит для установки проводов на открытом воздухе, а также для использования в подземных и морских кабелях.
Для обеспечения максимальной безопасности важно выбирать провод с изоляцией, соответствующей условиям эксплуатации. Использование материалов, не подходящих для конкретных условий, может привести к перегреву, повреждению изоляции и, как следствие, к коротким замыканиям и возгораниям. Например, для проводки в помещениях с высокой влажностью лучше использовать провода с ПВХ или резиновой изоляцией, в то время как для наружных установок или промышленных объектов предпочтительнее использовать изоляцию из полиэтилена или тефлона.
При выборе провода важно также учитывать его маркировку. Многие производители указывают на этикетке информацию о классе изоляции, температурном диапазоне и уровне защиты от внешних воздействий. При проектировании электропроводки важно учитывать эти данные для обеспечения долговечности и безопасности всей системы.
Когда и почему стоит выбирать медный провод вместо алюминиевого
Медные провода в электропроводке чаще всего рекомендуются для монтажа в домах и квартирах, особенно в случае высокой нагрузки на сеть или в местах, где требуется надежность на долгий срок. Медный провод обладает рядом ключевых преимуществ перед алюминиевым, что определяет его предпочтительность в ряде ситуаций.
Во-первых, медь имеет значительно меньшую сопротивляемость по сравнению с алюминием, что позволяет проводить электрический ток более эффективно, снижая потери и уменьшая нагрев проводов. Это особенно важно при использовании мощных электроприборов, которые создают большие токовые нагрузки. В таких случаях медный провод будет служить надежной защитой от перегрева и коротких замыканий.
Во-вторых, медь имеет более высокую механическую прочность. Алюминий со временем склонен к разрушению под воздействием вибраций и термических изменений. Медный провод, наоборот, не теряет своих качеств на протяжении многих лет и выдерживает физические воздействия без значительных изменений.
Также стоит учитывать долговечность и устойчивость к коррозии. Медь не подвергается окислению так быстро, как алюминий, что уменьшает риск появления контактов с высоким сопротивлением. В долгосрочной перспективе это снижает вероятность аварийных ситуаций, таких как перегрев проводки или пожар.
Кроме того, медь позволяет избежать проблем с соединениями, которые часто возникают при использовании алюминиевых проводов. Алюминий склонен к образованию окислов на концах проводов, что приводит к ослаблению контакта и повышенному нагреву. Это в свою очередь может стать причиной поломки проводки. Медные провода таких проблем не имеют и обеспечивают более стабильную работу системы в целом.
Таким образом, медный провод стоит выбирать в случаях, когда требуется высокая надежность, долговечность и эффективная передача тока, особенно при использовании мощных бытовых приборов или в тех местах, где проводка подвергается нагрузке в течение длительного времени.
Как правильно выбрать провод для установки в различных условиях (наружная проводка, скрытая проводка)
Выбор проводки зависит от условий эксплуатации и места установки. Для наружной и скрытой проводки применяются разные типы проводов, поскольку каждый из них имеет свои особенности по защите от внешних факторов и долговечности.

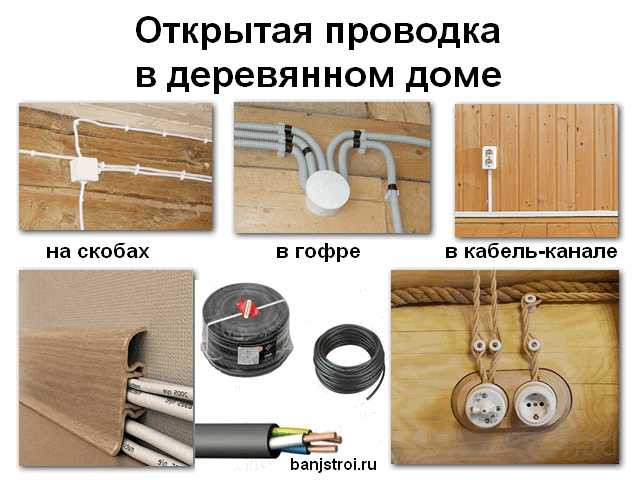

Для наружной проводки требуется более стойкий к внешним воздействиям провод. Обычно используется провод с изоляцией, защищённой от ультрафиолетового излучения и механических повреждений. Для таких условий оптимален кабель с изоляцией из ПВХ или сечением от 1,5 мм² для освещения и от 2,5 мм² для розеточных линий. Важно учитывать, что проводка на улице подвергается воздействию осадков, перепадов температуры и механическим повреждениям, поэтому рекомендуется использовать провод с дополнительной защитной оболочкой (например, бронированный кабель или с двойной изоляцией).
Для скрытой проводки в стенах или за гипсокартоном используются провода с менее выраженной внешней защитой, но с повышенными термостойкими характеристиками. Здесь часто выбирают кабели с изоляцией из ПВХ, сечением от 1,5 мм² для освещения и от 2,5 мм² для розеток. Такой провод должен легко укладываться в гофрированные трубки, если предусмотрен такой способ установки. Для установки в местах с повышенной влажностью (например, ванная или кухня) применяются специальные влагостойкие кабели с повышенной защитой от влаги.
Важно учитывать, что при скрытой проводке нельзя использовать провод с низким качеством изоляции, так как в случае короткого замыкания или перегрева, кабель может стать причиной пожара. Лучше всего выбирать провода с негорючей изоляцией или с защитой от перегрева, такими как модели с изоляцией из полиэтилена или с добавлением антипиренов.
Для обоих типов проводки ключевыми критериями выбора остаются: качество изоляции, подходящее сечение и устойчивость к внешним воздействиям. Также необходимо учитывать соответствие выбранного кабеля стандартам и нормам безопасности. Для установки в местах с высокой нагрузкой (например, для бытовых электроприборов) выбирайте провода с большим сечением, чтобы избежать перегрева и повышения риска аварий.
Как учитывать длину провода при расчете потерь напряжения
Основная формула для расчета потерь напряжения выглядит так:
ΔU = I × R × L,
где:
ΔU – потери напряжения,
I – сила тока,
R – сопротивление провода,
L – длина провода (в обе стороны, если провод двухжильный).
Для оценки сопротивления провода используется формула:
R = ρ × (L / S),
где:
ρ – удельное сопротивление материала провода,
L – длина провода,
S – площадь сечения провода.
Удлинение проводки увеличивает сопротивление, а следовательно, и потери напряжения. Важно, что потери напряжения могут стать значительными при использовании провода с маленьким сечением или при длинных расстояниях от источника питания до потребителя.
Для минимизации потерь напряжения рекомендуется:
- Использовать провод с достаточным сечением для конкретной нагрузки.
- Для длинных участков применять многожильные провода, так как они обеспечивают меньшие потери.
- Использовать провод из материала с низким удельным сопротивлением, например, медь.
- Учитывать сопротивление на каждом участке провода, если нагрузка распределена по разным точкам.
Рассчитав потери напряжения на каждом участке проводки, можно выбрать оптимальный провод с необходимыми характеристиками для минимизации этих потерь. Например, если расстояние до прибора или устройства велико, увеличьте сечение провода, чтобы уменьшить сопротивление.

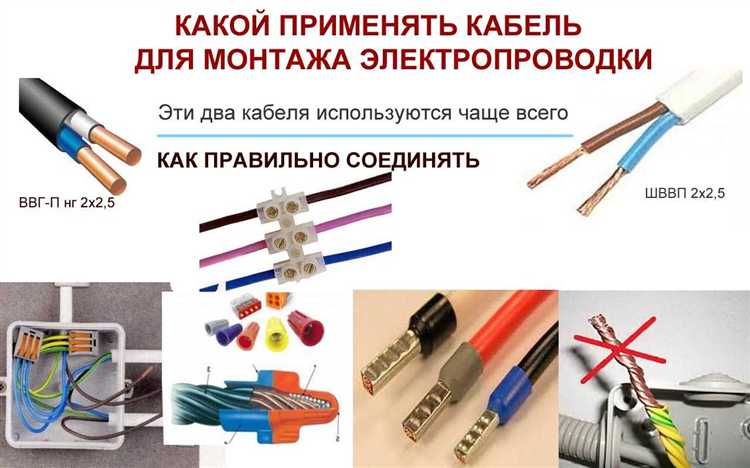

Как выбрать провод для подключения бытовых приборов и электроприборов
При выборе провода для подключения бытовых приборов необходимо учитывать несколько ключевых факторов: мощность устройства, длина проводки, тип изоляции и материал проводника. Рассмотрим эти аспекты более подробно.
Для подключения стандартных электроприборов в быту, таких как холодильники, стиральные машины, телевизоры и другие устройства, требуется провод, который сможет выдержать нагрузки, соответствующие их мощности.
1. Мощность прибора и сечение провода
Мощность бытового прибора напрямую влияет на необходимое сечение проводника. Чем выше мощность устройства, тем больше сечение провода. Обычно для приборов с мощностью до 2,5 кВт используется провод с сечением 2,5 мм², для устройств мощностью до 5 кВт – 4 мм², а для мощных электроприборов, таких как электроплиты, сечение провода должно быть не менее 6 мм².
- При мощности до 2,5 кВт – провод 2,5 мм².
- При мощности до 5 кВт – провод 4 мм².
- При мощности более 5 кВт – провод 6 мм² и выше.
2. Тип изоляции
Изоляция провода защищает проводник от внешних воздействий и предотвращает короткие замыкания. Для бытовых приборов оптимально использовать провода с изоляцией, устойчива к механическим повреждениям и повышенным температурам.
- ПВ-3 – провод с изоляцией, устойчивый к воздействию высоких температур и механическим повреждениям, подходит для большинства бытовых приборов.
- NYM – многожильный провод с изоляцией, устойчивый к воздействию влаги и перепадам температур, применяется для прокладки проводки в помещениях с высокой влажностью.
- ВВГнг – провод с низким уровнем горючести, часто используется для подключения стационарных электроприборов в помещениях с повышенными требованиями безопасности.
3. Материал проводника
Материал проводника оказывает значительное влияние на проводимость и долговечность проводки. Для подключения бытовых приборов чаще всего используют медные и алюминиевые провода.
- Медные провода имеют высокую проводимость и более устойчивы к коррозии, что делает их более долговечными. Однако они дороже и требуют более тщательной установки.
- Алюминиевые провода дешевле, но обладают меньшей проводимостью и могут со временем окисляться, что снижает эффективность соединений.
4. Длина проводки
При подключении электроприборов важным аспектом является длина проводки. Если длина проводника превышает 10 метров, необходимо увеличить сечение провода, чтобы избежать потерь напряжения и перегрева проводки.
- Для длины проводки до 10 метров можно использовать стандартные сечения.
- Для проводки длиной от 10 до 20 метров рекомендуется увеличить сечение на 1 мм².
- Для длинных проводок (более 20 метров) лучше использовать сечение проводника, соответствующее 1,5–2 раза большему, чем для стандартных подключений.
5. Учет условий эксплуатации
При выборе провода важно учитывать условия эксплуатации, такие как температура окружающей среды, влажность, механические воздействия. В помещениях с высокой влажностью (ванные комнаты, кухни) следует использовать провода с влагостойкой изоляцией, например, NYM или ВВГнг. Для наружной проводки используйте кабели, защищенные от УФ-излучения и механических повреждений.
Внимание к этим деталям поможет выбрать провод, который обеспечит безопасность, надежность и долговечность электропроводки в вашем доме.
Как избежать ошибок при монтаже проводки и выборе комплектующих
Одной из самых распространённых ошибок является использование дешевых, несертифицированных комплектующих. Особенно это касается розеток, выключателей и коробок, которые должны быть изготовлены из качественных и огнеупорных материалов. Проводка должна быть защищена от механических повреждений, для этого выбирайте кабели с наружной изоляцией, предназначенной для использования в бытовых условиях.
Также важно правильно выбрать тип кабеля для разных зон. Для наружной проводки используйте кабели с UV-защитой, чтобы предотвратить повреждения из-за солнечных лучей. Для проводки в помещениях, где возможны механические повреждения, лучше всего подходят кабели с усиленной изоляцией. Для монтажа скрытой проводки рекомендуется выбирать кабели с маркировкой, соответствующей стандартам ГОСТ.
Необходимо точно соблюдать требования по прокладке кабелей в стенах. В местах, где провода проходят через стены, должны быть установлены защитные трубки или гофры, чтобы предотвратить повреждения кабелей. Все соединения проводов должны быть выполнены с использованием специализированных соединителей, не допускаются скрутки проводов без изоляции.
При монтаже важно правильно учитывать нагрузки. Розетки и выключатели, которые планируется использовать для мощных электроприборов (например, стиральных машин или кондиционеров), должны быть рассчитаны на соответствующие нагрузки, чтобы избежать перегрева. Также следует избегать перегрузки цепей, подключая к одной линии слишком много приборов.
Одной из ключевых ошибок является игнорирование заземления. Каждый контур проводки должен иметь отдельное заземление, которое связано с металлическим корпусом оборудования. Плохое или отсутствующее заземление может привести к возникновению электрических ударов и даже пожару.
Наконец, важно строго следовать проектной документации и не допускать отклонений от неё. Каждый этап монтажа должен быть проверен, а завершённая проводка – протестирована на соответствие нормам безопасности.
Вопрос-ответ:
Как выбрать правильный провод для электропроводки в доме?
При выборе провода для электропроводки в доме необходимо учитывать несколько факторов: номинальное напряжение, токовую нагрузку, длину проводки и условия эксплуатации. Важно помнить, что провод должен быть подходящего сечения, чтобы выдерживать токовые нагрузки без перегрева. Также стоит выбирать материалы с хорошей изоляцией, такие как медь или алюминий, в зависимости от бюджета и требований безопасности.
Что влияет на сечение провода для дома?
Сечение провода зависит от мощности подключаемых приборов и длины линии. Чем больше потребляемая мощность, тем больше должно быть сечение провода. Кроме того, на выбор сечения влияет расстояние от распределительного щита до точки подключения, поскольку с увеличением длины провода возрастает его сопротивление, что может привести к перегреву.
Какой материал провода лучше использовать для домашней электропроводки?
Для домашней электропроводки предпочтительнее использовать медные провода, так как медь обладает высокой проводимостью и долговечностью. Алюминиевые провода дешевле, но они имеют большую вероятность окисления и перегрева, что снижает их безопасность. Важно также учитывать, что медные провода требуют более качественного монтажа и могут быть дороже.
Что такое кабель с защитной изоляцией и когда его стоит использовать?
Кабель с защитной изоляцией имеет дополнительную оболочку, которая предохраняет провод от механических повреждений и внешних воздействий, таких как влага или химические вещества. Такие кабели часто используют в местах с повышенной опасностью повреждения проводки — например, в подвалах, гаражах или в наружных установках. Это улучшает безопасность и долговечность системы.
Как правильно рассчитать количество провода для ремонта электропроводки в доме?
Для расчета количества провода нужно учитывать несколько факторов. Во-первых, нужно измерить длину всех необходимых участков проводки от распределительного щита до каждого устройства. Затем необходимо учесть запасы на изгибы и подключение к разным точкам. Обычно к расчетной длине добавляют 10–15% для запасов. Также важно учитывать расположение проводки (в стенах, по потолку или под землей), что влияет на выбор типа кабеля и его защиту.
Как выбрать провод для электропроводки в доме?
При выборе провода для электропроводки дома важно учитывать несколько факторов. Во-первых, нужно учитывать номинальный ток, который будет проходить через провод. Для этого важно точно знать мощность потребляемых устройств, чтобы провод выдерживал нагрузку. Во-вторых, выбирайте материал провода — медь или алюминий. Медь проводит электричество лучше, но она дороже. Алюминий, с другой стороны, дешевле, но его нужно использовать с осторожностью из-за большей склонности к окислению. Третьим фактором является изоляция провода. Для домашних условий рекомендуется использовать провода с изоляцией из ПВХ или сшитого полиэтилена, которые устойчивы к воздействию температуры и влаги. Также стоит учитывать толщину провода и его длину, чтобы избежать потерь энергии и перегрева. Не забывайте, что для разных типов помещений и нагрузок могут потребоваться разные виды проводки.
