Вентиляционный канал в квартире где находится

Вентиляционный канал в типовой квартире чаще всего располагается в зоне кухни, санузла или ванной комнаты. Его основная задача – отвод отработанного воздуха наружу через общедомовую систему вентиляции. В кирпичных и панельных домах вентиляционные шахты обычно встроены в несущие стены и имеют выходные решётки под потолком.

На кухне вентиляционный канал, как правило, находится над плитой или вблизи неё. В многоквартирных домах советской постройки выход может быть замаскирован декоративной панелью или шкафчиком. В санузле вентиляционная решётка располагается в верхней части стены, ближе к потолку, чаще всего напротив двери или над унитазом. В ванной канал часто объединён с туалетным и подключён к общей шахте.

Проверить наличие и направление вентиляционного потока можно с помощью простого метода: поднести к решётке лист бумаги. Если он удерживается потоком воздуха – вытяжка работает. При отсутствии тяги рекомендуется осмотреть решётку на наличие загрязнений и проверить, не закрыт ли выход в канал какими-либо конструкциями, например, подвесным потолком.

В новостройках и квартирах с перепланировкой вентиляционные каналы могут быть изменены или дополнены. В этом случае важно убедиться, что новая схема вентиляции соответствует строительным нормативам и обеспечивает достаточный воздухообмен. Установка кухонной вытяжки с подключением к вентиляционному каналу требует соблюдения правил: нельзя полностью перекрывать штатный выход, чтобы не нарушать работу общей системы.

Как определить расположение вентиляционного канала по плану БТИ

План БТИ содержит схематическое изображение квартиры с указанием несущих стен, перегородок и технических элементов. Вентиляционные каналы на этом плане обозначаются прямоугольными или квадратными выступами, примыкающими к стенам кухни, санузла или ванной комнаты. Их часто маркируют как «вентблок», «вентканал» или просто выделяют штриховкой.

Пошагово:

1. Откройте поэтажный план квартиры. Он должен быть в составе технического паспорта БТИ. Найдите помещение кухни – вентиляционные шахты, как правило, располагаются вдоль одной из стен этой зоны.

2. Ищите утолщения или выступы. Вентиляционные каналы имеют четкую геометрию – это прямоугольные ниши размером примерно 30–60 см, не совпадающие по толщине с перегородками. Часто они находятся между кухней и ванной или санузлом.

3. Сопоставьте с расположением коммуникаций. Если вентблок совмещённый, он может обслуживать сразу несколько помещений. Тогда на плане будет один крупный выступ, расположенный между мокрыми зонами квартиры.

4. Проверьте этажность. На верхних этажах вентиляционные каналы могут быть смещены. Сравните планы этажей выше и ниже, если они доступны, чтобы убедиться в вертикальности шахты.

Важно: вентиляционный канал всегда встроен в капитальную стену и не подлежит переносу. Его местоположение на плане БТИ считается фиксированным и подлежит учёту при любых перепланировках.

Где искать вентиляционные шахты в кухне типовой квартиры

В типовой городской квартире вентиляционные шахты на кухне располагаются строго по проектным нормам. Их размещение зависит от серии дома, но есть ряд устойчивых признаков, по которым можно определить точное местоположение канала.

• Шахта почти всегда встроена в стену, смежную с санузлом или ванной – это центральная вертикальная ось вентиляции для всей квартиры или стояка.
• В панельных домах серии П-44Т, П-3, П-55 вентиляционная шахта располагается в массивном коробе у стены, чаще всего между кухней и санузлом. Размер короба – около 60×60 см.
• В кирпичных и монолитных зданиях шахта может быть спрятана за декоративной отделкой, но при этом сохраняется наличие решетки или люка – основной ориентир.
• Часто шахта находится в углу, где расположен вентиляционный короб – он не несет нагрузку и может быть частично демонтирован или переоборудован для вытяжки (при согласовании).
• Стандартная вентиляционная решетка расположена на высоте 1,8–2 м от пола и соединяется с вертикальным каналом, идущим через все этажи.
• Если канал зашит гипсокартоном, ищите следы ремонта: выступающие участки стен, доступные люки, несоответствия в плитке или штукатурке.

Для точного определения можно использовать зажженную свечу или тонкую бумагу: поднесите к предполагаемой решетке – при действующей тяге поток воздуха втянет пламя или лист внутрь.

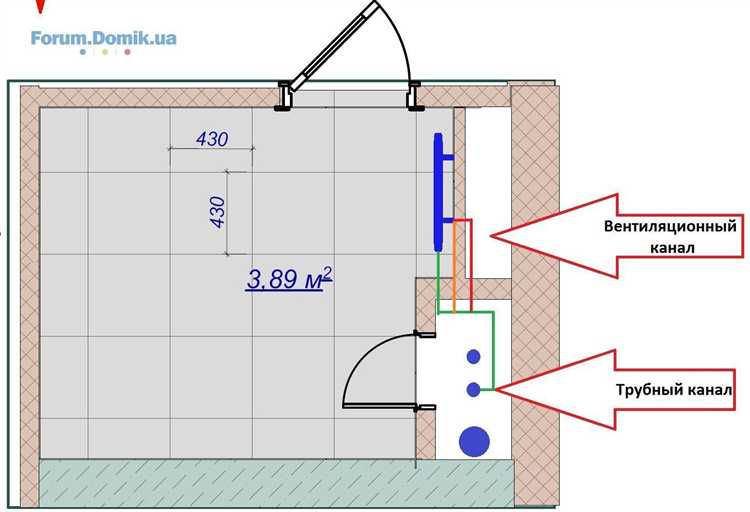

Расположение вентиляционного канала в санузле и ванной комнате

В туалете вентиляционное отверстие размещается максимально близко к вертикальному стояку. Его нельзя смещать или зашивать герметичными конструкциями. Для стабильного воздухообмена необходим зазор под дверью не менее 1,5 см или установка приточного клапана.

Важно обеспечить доступ к вентиляционному каналу для проверки тяги и чистки. Использование декоративных панелей допустимо только при наличии съёмного элемента напротив решётки.

Объединение вытяжных каналов ванной и санузла производится внутри технической шахты. Установка вентиляторов допускается, если они оснащены обратным клапаном и не мешают естественной тяге в отключённом состоянии.

Чем отличается расположение вентиляции в панельных и кирпичных домах

В кирпичных домах каналы чаще всего выкладываются из кирпича внутри несущих стен. Их расположение менее стандартизировано: в некоторых случаях шахты могут быть объединены, но часто каждая квартира имеет собственный вентиляционный канал. Это создает лучшие условия для естественной тяги, особенно в старых домах с высокими потолками. Однако наличие множества отдельных каналов усложняет обслуживание и очистку.

В панельных зданиях канал может быть размещён в монолитном блоке между кухней и санузлом, в то время как в кирпичных – в толще стены или встроен в колонну. При перепланировке в панельных домах перемещение вентиляционного отверстия практически невозможно без согласования и риска нарушения герметичности шахты. В кирпичных домах возможен перенос решётки в пределах одного канала, если не нарушается его сечение и направление.

При установке вытяжных устройств важно учитывать конструктивные особенности: в панельных домах каналы имеют меньший диаметр и чувствительны к обратной тяге при установке вентиляторов. В кирпичных домах каналы более объемные, но с возрастом склонны к заиливанию, что требует регулярной проверки проходимости.

Как найти вентиляционный канал за фальшстенами и коробами

Для обнаружения вентиляционного канала за фальшстенами и коробами применяют несколько технических приемов и инструментов, позволяющих минимизировать разрушения и точно определить расположение шахты.

1. Осмотр проекта и документации квартиры. В строительных планах и паспорте квартиры указано точное расположение вентиляционных шахт. Получив эти данные, можно сопоставить их с планировкой и наметить зону поиска.
2. Визуальный осмотр вентиляционных решеток. Часто вентиляционные каналы имеют решетки на кухне, в санузлах или коридорах. Отметьте их расположение и попробуйте проследить направление каналов, учитывая, что вентиляция обычно вертикальна.
3. Применение эндоскопа или инспекционной камеры. Через вентиляционные решетки можно аккуратно вставить гибкую камеру для изучения внутреннего пространства канала, чтобы определить его глубину и направление.
4. Использование тепловизора или тепловой камеры. Вентиляционные каналы часто холоднее окружающих стен из-за прохождения воздуха. Тепловизор выявит температурные аномалии и поможет локализовать шахту за фальшстеной.
5. Звуковой метод. Постукивая по стенам в предполагаемой зоне канала и одновременно слушая звук внутри, можно обнаружить пустоты, характерные для шахт.
6. Сверление пробных отверстий. После предварительной разметки сверлятся небольшие отверстия диаметром 10-15 мм, через которые проверяется наличие пустот с помощью щупов или камер.

Комбинация нескольких методов повышает точность определения расположения вентиляционного канала и сокращает риск повреждения конструкции. Не стоит начинать демонтаж без четкой уверенности в положении шахты.

Признаки того, что вентиляционный канал может быть перекрыт или перенесён

Повышенная влажность и появление конденсата на стенах и окнах свидетельствуют о недостаточной вентиляции. Особенно важно обратить внимание на плесень в углах кухни или санузла – она развивается при дефиците воздухообмена. Регулярное образование сырости около вентиляционных решеток может означать, что канал либо забит, либо полностью выведен за пределы квартиры.

Звуковые сигналы также дают подсказки. Если слышны посторонние шумы – глухие стуки или свисты – внутри стен или вентиляционных шахт, это может указывать на изменения в конструкции канала, включая частичное перекрытие или нештатное соединение с общедомовой системой.

При осмотре решетки вентиляционного отверстия обратите внимание на наличие механических заглушек или строительных материалов внутри. Часто при ремонте или перепланировке их оставляют без удаления, что полностью блокирует проход воздуха. В многоэтажных домах стоит сверить расположение вентиляционных отверстий с проектной документацией: если фактическое место отличается, канал, возможно, был перенесён.

Если при длительном проветривании запахи кухни, санузла или отопительных приборов не исчезают, а усиливаются, стоит провести профессиональную проверку тяги с помощью дымовой трубки или анемометра. Это позволит точно определить состояние вентиляционной системы и выявить скрытые перекрытия или смещения.

Что делать, если вентиляционный канал не обнаружен на видимом участке

Отсутствие вентиляционного канала на видимых стенах или потолке не всегда означает его отсутствие в квартире. В первую очередь следует проверить кухонные и санитарные помещения, особенно в местах за кухонной плитой, над вытяжкой и около вентиляционных решеток. Канал может быть замаскирован под подвесным потолком, фальшстеной или встроенным шкафом.

Используйте лазерный или инфракрасный детектор скрытых коммуникаций для выявления пустот или металлических элементов, указывающих на наличие канала. Можно аккуратно снять декоративные панели или отделочные материалы в местах предполагаемого прохождения вентиляции.

Если самостоятельные методы не дали результатов, стоит привлечь специалиста с эндоскопической камерой. Такой прибор позволяет осмотреть внутренние полости стены без разрушения отделки, выявляя наличие или отсутствие вентиляционного канала.

При отсутствии вентиляционного канала в проекте здания необходимо проверить документацию на квартиру: технический паспорт или план БТИ укажут расположение всех инженерных коммуникаций. Отсутствие вентиляционного канала требует решения вопроса с управляющей компанией или ТСЖ для возможного монтажа дополнительной вентиляции.

Временным решением при отсутствии канала может стать установка приточно-вытяжной системы с рекуперацией, не зависящей от существующей вентиляции здания. Это повысит качество воздуха и обеспечит приток свежего воздуха без нарушения герметичности квартиры.

Вопрос-ответ:

Где обычно располагается вентиляционный канал в квартире?

Вентиляционный канал чаще всего находится на кухне или в ванной комнате. Его можно увидеть в виде небольшого прямоугольного или круглого отверстия в стене или потолке, иногда прикрытого решёткой. Часто канал проходит внутри стены, ведущей к вентиляционной шахте здания.

Как определить, что вентиляционный канал функционирует правильно?

Для проверки работы вентиляционного канала можно поднести листок бумаги или лёгкую полоску к отверстию: если она притягивается или удерживается у входа, значит, тяга есть. Также ощущается слабое движение воздуха. Если же поток отсутствует, возможно, канал забит или закрыт, и стоит обратиться к специалистам для очистки.

Можно ли самостоятельно найти вентиляционный канал в квартире без помощи специалистов?

Да, самостоятельно определить местоположение вентиляционного канала можно, внимательно осмотрев стены на кухне и в ванной, особенно около плиты, мойки и вентиляционного отверстия в потолке. Если на стенах есть вентиляционные решётки, это указывает на вход в канал. Важно не закрывать и не загромождать эти участки, чтобы не нарушить вентиляцию.

Почему иногда запахи из вентиляционного канала попадают обратно в квартиру?

Обратный поток запахов может возникать из-за отсутствия тяги или её недостатка. Это происходит, если вентиляционный канал засорён пылью, мусором или его шахта перекрыта. Также проблема бывает при неправильном устройстве системы или при изменении внешних условий, например, ветра. В таких случаях необходимо провести очистку или корректировку вентиляции.

Что делать, если вентиляционный канал в квартире закрыт или заблокирован?

Если вентиляционный канал закрыт или заблокирован, сначала стоит проверить, не загромождена ли решётка. При обнаружении засора лучше не пытаться устранить его самостоятельно, если нет опыта — это может повредить конструкцию. Рекомендуется вызвать специалистов по обслуживанию вентиляции, которые очистят канал и проверят его состояние для восстановления нормальной циркуляции воздуха.
