Кабель роста – это временный или постоянный коммутационный кабель, используемый для подключения новых абонентов к действующей оптической линии связи без необходимости полного демонтажа или переделки магистральной инфраструктуры. Его основное назначение – обеспечить быстрое и экономически оправданное расширение сети, особенно в условиях высокой плотности застройки или динамичного роста числа подключений.
Типовая конструкция кабеля роста включает в себя оптические волокна, заключённые в прочную оболочку, стойкую к УФ-излучению, влаге и механическим повреждениям. Он может быть оснащён специальными разъёмами или оконечными модулями для интеграции с распределительными коробками, муфтами и кроссовым оборудованием. Это позволяет обслуживающему персоналу производить монтаж без необходимости сварки волокон, что существенно ускоряет ввод в эксплуатацию.
Использование кабеля роста особенно актуально в системах FTTx (Fiber to the x), где требуется гибкость при подключении новых точек. Он широко применяется в подъездных стояках, распределительных шкафах, а также в уличных сетях. Подбор кабеля должен учитывать количество требуемых волокон, длину трассы, тип среды прокладки и допустимые потери сигнала.
Рекомендуется выбирать кабели роста с минимальным радиусом изгиба (до 10 мм), высокой плотностью упаковки волокон (до 12 волокон в одной жиле) и возможностью многократного использования разъёмов. Это снижает эксплуатационные затраты и повышает надёжность сети при масштабировании.
Назначение кабеля роста в магистральных и распределительных сетях
Кабель роста применяется для масштабирования волоконно-оптической инфраструктуры без необходимости полной замены существующих кабельных трасс. В магистральных сетях он обеспечивает резервирование и возможность оперативного ввода новых каналов передачи данных при увеличении абонентской нагрузки или расширении географии сети. Это особенно важно для операторов, работающих в условиях динамично растущего трафика и необходимости быстрого подключения новых узлов связи.
В распределительных сетях кабель роста выполняет функцию промежуточного звена между основным магистральным кабелем и абонентскими ответвлениями. Он закладывается с избытком волокон, которые могут быть активированы по мере необходимости. Такой подход снижает расходы на модернизацию и упрощает внедрение новых сервисов, включая GPON и Ethernet P2P. Рекомендуется использовать кабели роста с минимальным радиусом изгиба и высокой плотностью волокон для упрощения монтажа в ограниченном пространстве распределительных шкафов и колодцев.
При проектировании следует учитывать перспективу роста емкости минимум на 5–10 лет вперёд, выбирая кабель роста с запасом волокон от 25% до 50% сверх текущих потребностей. Это исключает необходимость частой перекладки и минимизирует риски простоев в сети при расширении.
Отличия кабеля роста от монтажных и линейных кабелей
Кабель роста предназначен для соединения распределительных шкафов или стоек внутри одного здания, чаще всего между этажами. Его главная особенность – повышенная гибкость и стойкость к многократным изгибам, что критично при вертикальной прокладке вдоль стояков или в кабельных шахтах.
Монтажный кабель используется для стационарной укладки внутри помещений и редко подвергается механическим нагрузкам после установки. Он имеет менее прочную оболочку, не рассчитан на подвес, изгиб или натяжение. В отличие от кабеля роста, монтажный кабель не выдерживает значительных перепадов температуры и влажности.
Линейный кабель рассчитан на уличные условия и прокладку на большие расстояния – в траншеях, канализациях, по опорам. Он оснащён усиленной бронёй, влагозащитой и защитой от грызунов. Однако его жесткая конструкция делает его непригодным для вертикального внутреннего монтажа, где требуется компактность и гибкость, как у кабеля роста.
При выборе кабеля важно учитывать не только электрические характеристики, но и условия эксплуатации: температура, радиус изгиба, способ прокладки. Применение кабеля роста вне его зоны применения ведёт к ускоренному износу и снижению надёжности сети.

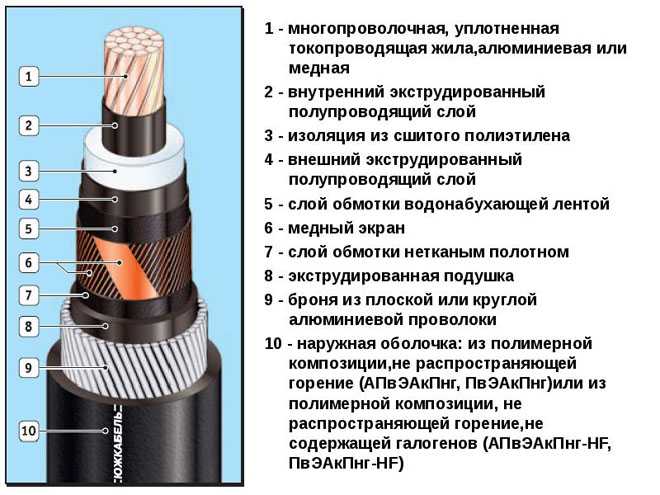

Типовые конструкции кабеля роста: жилы, оболочка, армирование
Кабель роста для линий связи представляет собой специализированный элемент, обеспечивающий механическую защиту и электрическую совместимость между основным кабелем и оборудованием. Конструкция подбирается исходя из условий монтажа, уровня вибрации, влажности и температурного диапазона эксплуатации.

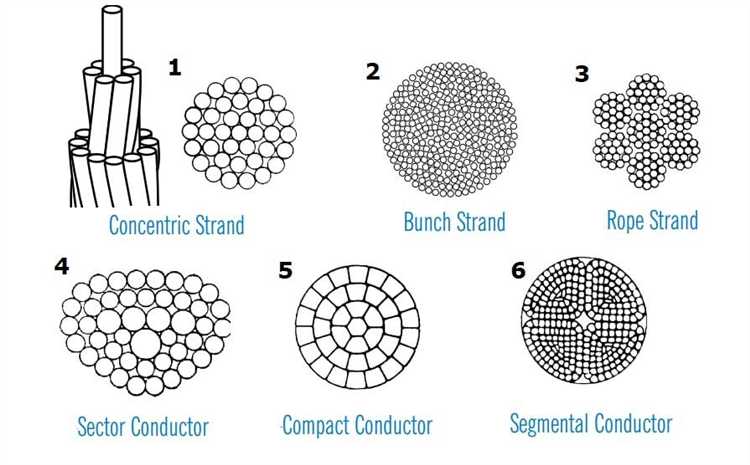

- Жилы:

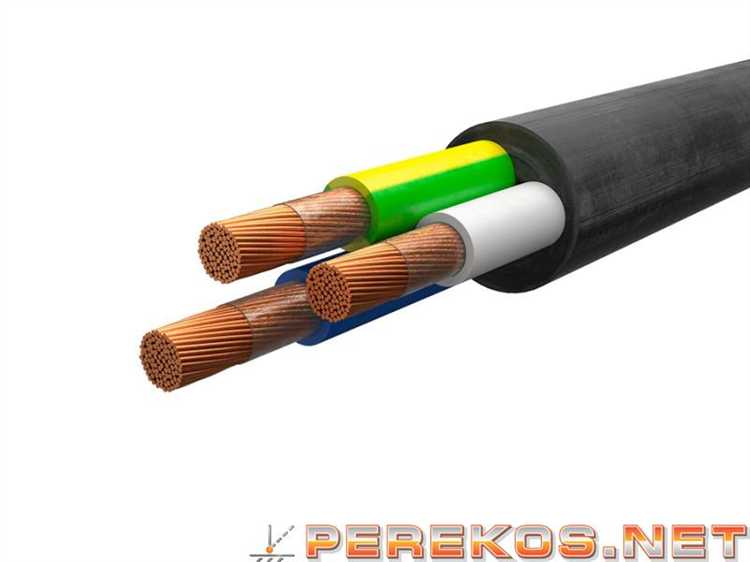

- Медные – используются для передачи управляющих сигналов; сечение от 0,5 до 2,5 мм², изоляция ПВХ или сшитый полиэтилен.
- Оптоволоконные – при необходимости передачи данных на высокой скорости; размещаются в центральной трубке с гидрофобным заполнителем.
- Силовые – при питании оборудования; допускается комбинирование с сигнальными жилами.
- Оболочка:
- Наружная – как правило, из полиэтилена низкого давления (ПНД) для стойкости к УФ-излучению и влаге.
- Внутренняя – обеспечивает фиксацию элементов и дополнительную защиту; часто применяется ПВХ или термопластичный эластомер.
- Армирование:
- Стальная оцинкованная проволока – повышает прочность на разрыв; используется при подвеске между опорами.
- Кевларовые нити – при внутренней прокладке и минимальных нагрузках; обеспечивают легкость конструкции.
- Гофрированная лента – защита от грызунов и механических повреждений в грунте или каналах.
При выборе конструкции кабеля роста необходимо учитывать способ прокладки (воздушный, подземный, внутри зданий), допустимую нагрузку на растяжение и электромагнитную совместимость с соседними линиями.
Материалы, применяемые при производстве кабеля роста
Кабель роста для кабелей связи изготавливается с учетом необходимости защиты волоконно-оптических или медных жил от механических повреждений при протяжке, а также обеспечения устойчивости к внешним воздействиям. Основу составляет сердечник из армированного стеклопластика или металлического троса, обеспечивающий продольную жёсткость и устойчивость к растяжению.
В качестве оболочки применяется полиэтилен высокой плотности (HDPE) или низкой плотности (LDPE), обладающий высокой устойчивостью к истиранию и ультрафиолетовому излучению. Для повышенной стойкости к агрессивным средам используется оболочка из термопластичного полиуретана (TPU).
Дополнительно применяются гидрофобные наполнители, предотвращающие распространение влаги вдоль кабеля. При необходимости бронепокрытия используются оцинкованные стальные ленты или стеклопластиковые прутки. Внутри конструкции могут быть интегрированы арамидные нити (например, Kevlar) для увеличения прочности на разрыв без увеличения массы.
Для обеспечения стабильности формы при изгибах в состав может включаться слоистая подложка из ПЭТ (полиэтилентерефталата). Все материалы подбираются с учетом климатических условий эксплуатации и требований к сроку службы, превышающему 25 лет.
Условия прокладки кабеля роста внутри зданий и колодцев
Прокладка кабеля роста внутри зданий осуществляется по вертикальным и горизонтальным кабельным трассам с обязательной фиксацией через каждые 0,5–1 м. При прохождении через перекрытия используются огнестойкие гильзы с герметизацией межэтажных вводов противопожарным составом. Кабель допускается укладывать в металлические или пластиковые короба при условии соблюдения радиуса изгиба не менее 10 диаметров кабеля.
Внутри шахт и технических каналов необходимо применять крепления, исключающие провисание и механическое напряжение. В местах сопряжения с распределительными коробками и коммутационными панелями обязательна организация запаса кабеля не менее 1 м для компенсации температурных расширений и ремонтных работ.

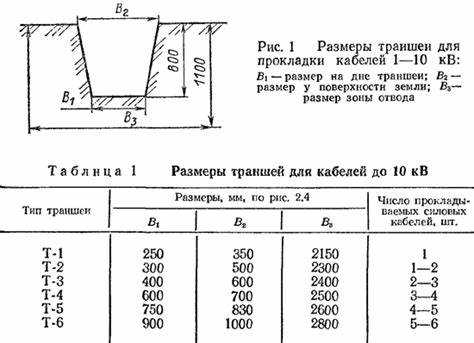

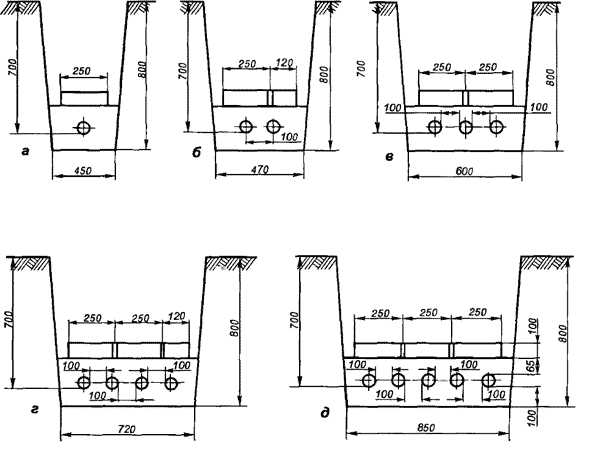

При прокладке в колодцах кабель роста размещается в гофрированной ПНД-трубе диаметром не менее 40 мм. Глубина залегания – не менее 0,7 м от поверхности. В зонах возможного затопления обязательно использование герметичных муфт и водостойкого заполнителя. На поворотах и вводах в камеры монтируются радиусные направляющие, предотвращающие перегибы.
Колодцы оборудуются монтажными петлями и кабельными подвесами с шагом не более 1 м. Все соединения маркируются стойкими к влаге и УФ-излучению бирками. Температурный диапазон эксплуатации кабеля роста – от -40 до +70 °C, что необходимо учитывать при выборе трассы и защитной арматуры.

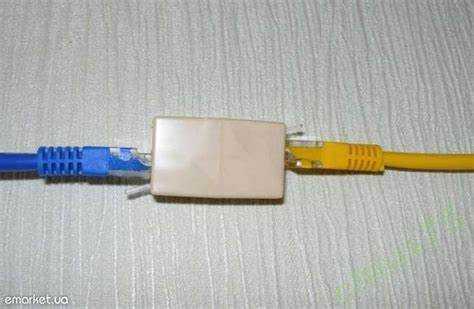

Согласование кабеля роста с типами коммутационного оборудования
При выборе кабеля роста необходимо учитывать параметры конкретного коммутационного оборудования: тип разъёма, полярность, длину волны, поддерживаемую скорость передачи данных и тип волокна (OM1–OM5, OS1/OS2). Несовместимость хотя бы по одному из этих критериев приводит к потере сигнала, возвратным потерям или полной неработоспособности линии.
Для SFP-модулей с LC-коннекторами применяются кабели роста с соответствующими LC-разъёмами. Если оборудование поддерживает дуплексную передачу, требуется дуплексный кабель с правильной полярностью (A-B или A-A, в зависимости от раскладки на порту). В случае MPO-интерфейсов особое внимание следует уделить числу волокон и типу полярности (тип A, B или C), поскольку даже при совпадении разъёмов ошибка в полярности делает соединение нерабочим.
У активного оборудования, рассчитанного на конкретные стандарты Ethernet (например, 10GBASE-SR или 100GBASE-LR4), длина и тип кабеля роста должны строго соответствовать требованиям протокола. Например, для 100GBASE-SR4 подходят MPO-кабели OM4 длиной до 100 метров, но при использовании OM3 максимальная длина снижается до 70 метров.
При согласовании с кроссовым оборудованием важно учитывать направленность патч-панелей: если используется прямое соединение, кабель роста должен иметь прямую полярность; для реверсивного подключения требуется кроссированная конфигурация. Несоблюдение этих условий увеличивает потери сигнала и усложняет диагностику сбоев.
Рекомендуется предварительно проверять технические паспорта оборудования и использовать кабель роста, протестированный производителем или сертифицированный под конкретную модель устройства.
Параметры длины и диаметров при проектировании линии с кабелем роста
При проектировании линии с использованием кабеля роста важно учитывать предельно допустимую длину участка и физические параметры применяемых кабелей. Ошибки в этих расчетах ведут к ухудшению затухающих характеристик и сбоям в передаче сигнала.
- Максимальная длина кабеля роста не должна превышать 15–20% от длины основного кабеля участка. Например, при магистрали длиной 800 м, длина кабеля роста не должна быть более 120–160 м.
- Рекомендуемый внешний диаметр кабеля роста: 5–9 мм. Диаметры ниже 5 мм нежелательны из-за повышенной уязвимости к механическим нагрузкам, выше 9 мм – затрудняют укладку в муфты и могут создавать избыточное натяжение.
- Оптимальный диаметр волоконно-оптических модулей – 250 мкм. Увеличение до 900 мкм возможно только при использовании специальных переходных муфт и компенсаторов изгиба.
- Разница в диаметрах между основным кабелем и кабелем роста не должна превышать 2–3 мм. Несоблюдение этого приводит к повреждению оболочек при вводе в коммутационные устройства.
- Для прокладки в каналах с ограниченным радиусом изгиба длина кабеля роста должна быть рассчитана с учетом всех изгибов с запасом не менее 10%. Например, при 6 изгибах с радиусом 30 см рекомендуется добавить к расчетной длине не менее 1 м.
Все расчеты должны учитывать не только физические параметры, но и условия эксплуатации: перепады температуры, вибрационные нагрузки, влажность. Пренебрежение этими факторами резко снижает надежность линии.
Требования к запасу кабеля роста при прокладке и обслуживании
При монтаже кабелей связи кабель роста необходим для компенсации возможных механических воздействий, температурных изменений и проведения сервисных операций без демонтажа магистрали. Запас должен рассчитываться индивидуально с учётом условий эксплуатации, но существуют минимальные нормативы.
Для вертикальных трасс в стояках и шахтах минимальный запас составляет не менее 1,5% от общей длины участка, но не менее 1 метра на каждую точку подключения. Это необходимо для предотвращения натяжения кабеля при усадке здания или изменении геометрии трассы.
На горизонтальных участках, особенно в слаботочных лотках и коридорах, рекомендуется предусматривать петли длиной от 1 до 2 метров у каждого коммутационного шкафа или точки разветвления. Запас должен быть уложен в виде восьмёрки или кольца с внутренним радиусом не менее 10 диаметров кабеля.
При подключении к активному оборудованию необходимо оставлять минимум 1,5 метра свободного кабеля внутри стойки или шкафа, чтобы обеспечить возможность повторного оконцевания или замены разъёма.
В колодцах и на вводах в здание требуемый запас достигает 3 метров, чтобы сохранить работоспособность линии при подвижках грунта, замене вводных гильз или ревизии герметизирующих узлов.
Во всех случаях запрещается натяжение кабеля при укладке запаса. Любой изгиб должен соответствовать минимальному радиусу, установленному производителем. Несоблюдение этого требования приводит к нарушению структуры волокна и деградации сигнала.
Контроль за длиной и способом укладки запаса должен выполняться при каждом этапе технического обслуживания. Протоколы осмотра должны фиксировать длину, местоположение и состояние запасов кабеля роста.
