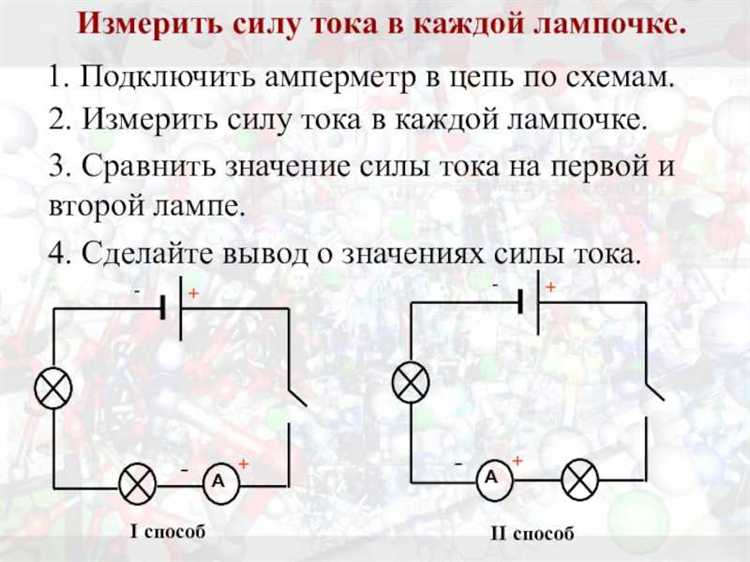

Как измерить постоянный ток без разрыва цепи

Для точного измерения постоянного тока в работающей цепи важно избежать её разрыва, чтобы не нарушить работу оборудования. Наиболее распространённый метод – использование клещевых амперметров с эффектом Холла. Они позволяют фиксировать ток, охватывая проводник без прямого контакта, при этом погрешность измерения обычно не превышает 1% от полного диапазона.

Другой способ – применение шунтов с последующим измерением падения напряжения. Для этого выбирают резисторы с очень низким сопротивлением (обычно менее 1 мОм), что минимизирует влияние на общую цепь. Важно учитывать тепловыделение на шунте, особенно при больших токах, и обеспечить надежное охлаждение для стабильности показаний.

Рекомендации по монтажу: клещевые датчики следует устанавливать строго вокруг одного проводника, избегая близости к другим токоведущим элементам. При использовании шунтов – соблюдать минимально возможную длину и сечение проводников, чтобы снизить добавочные сопротивления и паразитные помехи.

Выбор метода измерения зависит от максимального тока, частоты работы цепи и требований к точности. Для токов свыше 100 А клещевые амперметры с цифровой обработкой сигнала обеспечивают быстрый и безопасный контроль без вмешательства в электрическую схему.

Выбор типа токовых клещей для измерения постоянного тока

Для измерения постоянного тока без разрыва цепи применяются токовые клещи с эффектом Холла или с индуктивным принципом, однако только клещи с эффектом Холла способны точно измерять постоянный ток. Индуктивные клещи подходят исключительно для переменного тока из-за зависимости сигнала от изменения магнитного поля.

Токовые клещи на эффекте Холла обеспечивают прямое измерение постоянного тока, поскольку сенсор фиксирует магнитное поле, создаваемое током, без необходимости разрыва цепи. Их точность обычно составляет от 1% до 3%, а диапазон измерений может варьироваться от нескольких миллиампер до нескольких тысяч ампер.

При выборе учитывайте рабочий диапазон тока: клещи с максимальным измерительным током должны превосходить ожидаемый ток на 20–30% для предотвращения перегрузок. Размер зажима должен соответствовать толщине проводника – слишком большой зажим снижает чувствительность, слишком маленький затрудняет захват.

Выходной сигнал может быть аналоговым (напряжение или ток) или цифровым (через интерфейс). Аналоговые удобны для быстрого контроля, цифровые – для подключения к анализаторам и записи данных.

Для повышения устойчивости к внешним помехам рекомендуется выбирать модели с экранированными или компенсирующими магнитное поле конструкциями. Это особенно важно при измерении в промышленных условиях с наличием сильных электромагнитных наводок.

При работе с высокими постоянными токами (>1000 А) предпочтительнее использовать клещи с встроенным усилителем и дополнительной фильтрацией сигнала.

Принцип работы амперметров с бесконтактным измерением

Амперметры с бесконтактным измерением фиксируют ток с помощью магнитного поля, создаваемого проводником с током, без необходимости разрыва цепи. Основной элемент – датчик Холла или индуктивный датчик, расположенный рядом с проводом. Измеряемый ток генерирует магнитное поле, которое преобразуется в электрический сигнал пропорционально силе тока.

Датчик Холла использует эффект Холла – появление поперечного напряжения при прохождении тока через полупроводник в магнитном поле. Этот метод позволяет измерять токи от единиц миллиампер до нескольких сотен ампер с точностью около 1%. Не требует прямого контакта и сохраняет целостность цепи.

Индуктивные датчики основаны на принципе трансформатора тока. Проводник выступает в роли первичной обмотки, а вокруг него размещается вторичная обмотка датчика. Изменяющееся магнитное поле индуцирует напряжение во вторичной обмотке, которое пропорционально току первичной цепи. Такой метод подходит для переменных токов, но требует корректировки для постоянного тока через модуляцию.

Практические рекомендации: при использовании датчиков Холла важно минимизировать влияние внешних магнитных полей, размещая прибор в экранированном корпусе. Для повышения точности измерений следует регулярно проводить калибровку амперметра с использованием эталонных источников тока.

Амперметры с бесконтактным измерением подходят для контроля токов в сложных и ответственных цепях, где разрыв цепи недопустим, а также в системах с ограниченным доступом к проводникам.

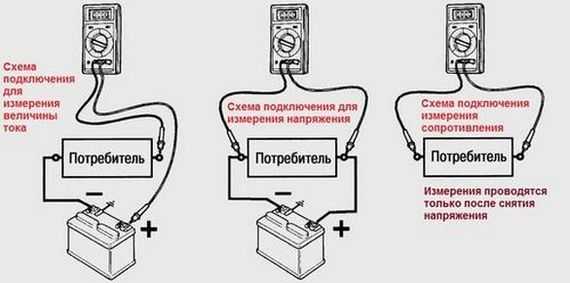

Подключение токовых клещей к цифровому мультиметру

Для измерения постоянного тока без разрыва цепи применяются токовые клещи, оснащённые датчиком Холла. Перед подключением убедитесь, что мультиметр поддерживает измерение постоянного тока с помощью клещей или оснащён входом для внешнего датчика.

Подключите разъём токовых клещей к соответствующему гнезду мультиметра, обычно обозначенному как mA, A или ток. Если в комплекте есть адаптер или конвертер сигнала, установите его согласно инструкции производителя.

Выберите на мультиметре режим измерения постоянного тока (DC) в соответствующем диапазоне. Начинайте с максимального предела, чтобы избежать перегрузки, затем при необходимости уменьшите диапазон для повышения точности.

Закройте токовые клещи вокруг одного проводника, по которому течёт ток. Важно, чтобы клещи охватывали только один провод, иначе показания будут некорректны из-за суммирования токов в противоположных направлениях.

Следите за положением провода внутри клещей: датчик Холла чувствителен к ориентации, и неправильное направление обхвата может привести к отрицательным значениям или погрешностям. При необходимости измените расположение проводника внутри клещей.

При работе с постоянным током избегайте резких движений клещей, чтобы не вызвать наводок и шумов на дисплее. Для повышения стабильности измерений обеспечьте минимальное механическое напряжение на зажимах.

Точность измерения постоянного тока токовыми клещами

Точность измерения постоянного тока токовыми клещами зависит от нескольких ключевых факторов, включая конструкцию прибора, тип сенсора и условия эксплуатации.

• Тип сенсора: Для измерения постоянного тока применяются клещи с эффектом Холла. Точность таких приборов обычно варьируется от ±1% до ±3% от измеряемого значения.
• Диапазон измерения: В пределах заявленного диапазона прибор сохраняет стабильную точность, при этом на нижнем пределе чувствительности погрешность может увеличиваться до ±5%.
• Температурный режим: Большинство датчиков Холла чувствительны к температуре. Рекомендуется использовать клещи с температурной компенсацией или проводить калибровку при условиях, близких к рабочим.
• Влияние внешних магнитных полей: Сильные магнитные поля поблизости способны искажать показания. Рекомендуется измерять ток вдали от источников сильного магнитного поля.
• Положение захвата: Для минимизации погрешностей токовые клещи должны полностью охватывать проводник без зазоров и перекрытий других проводников в пучке.
• Частотные характеристики: Для постоянного тока важно, чтобы прибор был рассчитан именно на DC, так как клещи с трансформаторными датчиками не показывают постоянный ток.

Рекомендуемые действия для повышения точности:

1. Регулярная калибровка согласно технической документации производителя.
2. Использование клещей с цифровой обработкой сигнала для снижения шумов и повышения стабильности показаний.
3. Контроль температуры в месте измерения и использование приборов с температурной компенсацией.
4. Измерение токов в одиночных проводниках без соседних токовых нагрузок в зоне захвата.

Соблюдение этих рекомендаций позволяет минимизировать погрешности и получить надежные данные при измерении постоянного тока без разрыва цепи.

Использование шунтов для непрерывного измерения тока

Шунт – низкоомный резистор с точно известным сопротивлением, включаемый последовательно в цепь для создания падения напряжения, пропорционального протекающему току. Для постоянного тока типичные значения сопротивления шунтов находятся в диапазоне от долей миллиома до нескольких миллиом, что минимизирует влияние на работу цепи.

Ключевым параметром при выборе шунта является его мощность рассеиваемая на резисторе, рассчитываемая по формуле P = I²R, где I – максимальный ток в цепи. Рекомендуется подбирать шунт с запасом по мощности не менее 20-30%, чтобы избежать перегрева и изменения характеристик сопротивления.

Для точности измерений важно учитывать температурный коэффициент сопротивления материала шунта. Металлопленочные или металлические шунты на основе сплавов с низким температурным коэффициентом обеспечивают стабильность показаний при изменениях температуры.

Подключение кольца измерительного устройства должно осуществляться с использованием четырехпроводной схемы – два провода подают ток через шунт, два других измеряют падение напряжения. Это устраняет влияние сопротивления проводов и контактов, повышая точность.

При монтаже следует избегать сильных механических напряжений и нагрева шунта, так как это влияет на стабильность сопротивления. Рекомендуется размещать шунт в местах с хорошей вентиляцией и использовать термокомпенсированные элементы, если измерения проходят в условиях переменных температур.

Для цифровой обработки сигнала напряжение с шунта подают на усилитель с низким уровнем шума и высокой точностью, после чего сигнал преобразуется в цифровую форму. Это позволяет реализовать непрерывный мониторинг тока без прерывания цепи.

Использование шунтов оправдано при измерениях больших токов (от десятков ампер и выше), когда применение амперметров с большим внутренним сопротивлением или токовых клещей нецелесообразно из-за потерь или погрешностей.

Влияние паразитных сопротивлений на результаты измерений

Паразитные сопротивления возникают в проводниках, контактных соединениях и элементах измерительной схемы. Они приводят к искажению измеряемого значения тока, особенно при низких уровнях сигнала и высокой точности.

• Сопротивление проводов. Даже короткие провода могут иметь сопротивление от долей до нескольких ом. При токах порядка ампер падение напряжения на проводах изменяет измеряемое значение.
• Контактное сопротивление. В клеммах и соединениях контактное сопротивление нестабильно и зависит от окислов, давления контакта, температуры. Оно добавляет непредсказуемую составляющую к измерениям.
• Внутреннее сопротивление измерительных приборов. В амперметрах и шунтах оно должно быть минимальным, но при неправильном выборе или износе может существенно повлиять на показания.

Для снижения влияния паразитных сопротивлений следует:

1. Использовать многожильные провода с большим сечением, чтобы уменьшить сопротивление и потери.
2. Обеспечивать качественные, хорошо затянутые и очищенные контакты для снижения контактного сопротивления.
3. Применять специализированные шунты с известным и стабильным сопротивлением, расположенные близко к измеряемой нагрузке.
4. Использовать четырехпроводное (кельвинское) измерение для исключения влияния проводов и контактов на результат.
5. Проводить регулярную калибровку приборов и проверку состояния соединений, чтобы выявлять и устранять источники паразитных сопротивлений.

Игнорирование паразитных сопротивлений приводит к систематическим ошибкам, превышающим погрешности приборов, особенно при измерении малых токов. Правильный выбор методики и оборудования минимизирует искажения и повышает точность без разрыва цепи.

Методы калибровки приборов без разрыва цепи

Для калибровки измерительных приборов постоянного тока без разрыва электрической цепи применяют методы, позволяющие сохранять непрерывность токового контура и минимизировать влияние на измеряемый процесс. Основной способ – использование токовых клещей с эталонным датчиком, которые обеспечивают точность без отключения нагрузки.

Другой подход – введение параллельного калибровочного устройства, подключаемого к цепи через малосопротивляющий переходник. Это позволяет наладить корректировку приборов, компенсируя смещения и нелинейности без прерывания тока.

Использование электронных эталонов с обратной связью обеспечивает автоматическую подстройку показаний. Такие системы считывают фактический ток и корректируют результаты измерения в реальном времени, исключая необходимость физического разрыва цепи.

Важным аспектом является предварительный контроль стабильности контактов и исключение паразитных сопротивлений на местах подключения калибровочного оборудования. Необходимо использовать высококачественные соединители и кабели с минимальными потерями.

Перед началом калибровки следует убедиться в соответствии номинальных характеристик калибруемых приборов требованиям измерительного задания и провести температурную стабилизацию устройств для снижения погрешностей, связанных с температурными дрейфами.

Результаты калибровки фиксируются с указанием условий измерений и применяемого метода, что позволяет обеспечить прослеживаемость и повторяемость контрольных процедур без необходимости отключения цепи.

Безопасность и подготовка к измерениям под нагрузкой

Перед началом измерений постоянного тока в цепи без разрыва необходимо убедиться в исправности и соответствующих характеристиках измерительных приборов. Токовые клещи или шунты должны иметь номинал, превышающий максимальный ожидаемый ток, минимум на 20%, чтобы избежать перегрузки.

В местах подключения измерительного прибора важно обеспечить надежный контакт с проводниками без нарушения изоляции. Для этого используют клещи с изолированными захватами или специальные зажимы с защитой от случайного касания.

Перед измерением следует отключить питание цепи, зафиксировать настройки прибора и проверить калибровку на тестовом образце с известным током. Если прибор оснащен функцией компенсации сопротивления, необходимо активировать её, чтобы минимизировать погрешность при подключении к рабочей цепи.

В процессе измерений под нагрузкой нельзя превышать длительность измерения, указанную в технических характеристиках прибора, чтобы избежать перегрева и повреждения. Для непрерывного контроля применяют приборы с функцией автоматического отключения при перегрузке.

При работе с токами выше 10 А рекомендуется использовать защитные перчатки и инструменты с двойной изоляцией. Зоны измерений должны быть свободны от посторонних предметов и влаги.

Перед подключением измерительных приборов под нагрузкой нужно заземлить корпус оборудования, чтобы исключить возможные токи утечки. Контрольное заземление проверяется мультиметром с сопротивлением не более 1 Ом.

Рекомендуется заранее определить и отметить на схеме цепи точки подключения измерительного прибора, чтобы избежать ошибок и быстрого подключения. Необходимо соблюдать полярность и направление тока согласно маркировке на приборе.

После завершения измерений следует отключить прибор, убедиться в отсутствии остаточного напряжения на зажимах и вернуть цепь в исходное состояние без нарушений контактов и изоляции.

Вопрос-ответ:

Какие основные методы измерения постоянного тока без разрыва цепи существуют?

Среди популярных способов выделяют использование амперметров с клещевыми токовыми трансформаторами, токоизмерительных клещей с эффектом Холла и специальных шунтов с минимальным сопротивлением. Каждый из этих методов позволяет получить показания тока, не прерывая работу электрической цепи, что важно для технического обслуживания и диагностики без остановки оборудования.

Как работает клещевой амперметр для измерения постоянного тока?

Клещевой амперметр, предназначенный для постоянного тока, обычно основан на эффекте Холла — специальном явлении, при котором под воздействием магнитного поля возникает напряжение, пропорциональное силе тока. Клещи надеваются на проводник, и измерительное устройство регистрирует это напряжение, преобразуя его в показания тока. Таким образом, цепь не требуется разрывать, поскольку устройство фиксирует магнитное поле вокруг проводника.

Почему нельзя измерять постоянный ток обычным клещевым трансформатором переменного тока?

Клещевые трансформаторы переменного тока работают за счёт индукции, которая возникает только при изменяющемся магнитном поле, то есть при переменном токе. В случае постоянного тока магнитное поле не меняется, и трансформатор не генерирует напряжение на выходе. Поэтому для постоянного тока нужны другие принципы измерения, например, эффект Холла, который реагирует на постоянное магнитное поле.

Какие ошибки могут возникнуть при измерении постоянного тока без разрыва цепи и как их минимизировать?

Наиболее распространённые ошибки связаны с неправильным позиционированием измерительного прибора, влиянием окружающих магнитных полей и низкой точностью преобразователей. Чтобы снизить погрешности, рекомендуется плотно закреплять клещи на проводнике, избегать близкого расположения других токоведущих элементов и использовать приборы с калибровкой под нужный диапазон тока. Также стоит учитывать температуру и вибрации, которые могут влиять на показания.

Можно ли измерять очень малые значения постоянного тока без разрыва цепи и каким образом?

Измерение низких токов таким способом затруднено из-за слабого магнитного поля, создаваемого током, и ограниченной чувствительности приборов. Для этого используют высокочувствительные клещевые датчики с эффектом Холла, оснащённые усилителями сигнала и фильтрами шумов. В некоторых случаях применяют специальные шунты с очень малым сопротивлением, подключаемые параллельно, чтобы измерить падение напряжения, которое потом пересчитывается в силу тока без необходимости отключения цепи.

Как можно измерить постоянный ток, не разрывая электрическую цепь?

Для измерения постоянного тока без разрыва цепи применяют специальные приборы, например, токовые клещи или датчики Холла. Токовые клещи обхватывают проводник и регистрируют создаваемое им магнитное поле, что позволяет определить силу тока, не вмешиваясь в цепь. Датчики Холла используют эффект Холла — при прохождении тока через проводник вокруг него возникает магнитное поле, а сенсор преобразует это поле в измеряемый сигнал. Такие методы удобны тем, что не требуют отключения оборудования и позволяют быстро получить результат.
