Глубинные насосы применяются при заборе воды из скважин глубиной свыше 20 метров, где поверхностные насосы теряют эффективность. Для стабильной работы системы водоснабжения такие насосы целесообразно интегрировать в состав насосной станции. Это позволяет автоматизировать подачу воды, обеспечить стабильное давление в системе и увеличить срок службы оборудования.
Перед подключением необходимо учитывать параметры: глубину скважины, уровень статического и динамического водоносного горизонта, производительность насоса (л/мин), диаметр обсадной трубы, а также напор, создаваемый насосом. Глубинный насос подбирается с учётом запаса напора не менее 20–25% от расчетной потребности, чтобы компенсировать потери на трение в трубопроводе и высоту подъема воды.
При подключении насос интегрируется с гидроаккумулятором, реле давления и обратным клапаном, размещаемым не менее чем в 1 метре от выхода насоса. Электрическое подключение выполняется через пускозащитную аппаратуру и стабилизатор напряжения. Кабель подбирается в зависимости от мощности насоса и длины скважины – сечением не менее 2.5 мм² при глубине до 40 метров.
Важно: при размещении насоса в скважине следует выдерживать расстояние не менее 1 метра от дна до входного отверстия, чтобы избежать засасывания ила. Для защиты от «сухого хода» устанавливаются датчики уровня или реле контроля потока. Насосная станция должна находиться в отапливаемом помещении или кессоне с температурой не ниже +5°C.
Точная настройка реле давления и выбор объема гидроаккумулятора напрямую влияют на стабильность водоснабжения и снижение количества включений насоса, что критично для его ресурса. Подключение должно производиться в строгом соответствии с электрическими и гидравлическими схемами, рекомендованными производителем оборудования.
Выбор типа глубинного насоса для совместимости с насосной станцией
Совместимость глубинного насоса с насосной станцией определяется рабочим диапазоном давления, производительностью и типом источника воды. При выборе необходимо учитывать фактическую глубину скважины, расстояние до точки водоразбора и технические параметры станции.
Винтовые насосы применимы при глубине до 40–50 м, особенно при нестабильном водоносном слое. Они обеспечивают стабильный напор и устойчивы к загрязнениям, что важно при работе в паре с автоматикой станции. Однако при больших объемах потребления они уступают центробежным.
Центробежные многоступенчатые насосы эффективны на глубинах до 100 м. Их выбирают при необходимости обеспечения высокой производительности (от 2 м³/ч и выше) и стабильного давления. Такие модели предпочтительны для насосных станций с частотным регулированием, обеспечивающих плавную работу системы без гидроударов.
Эжекторные насосы допускают установку на значительной глубине (до 80 м), но они создают высокий уровень шума и менее экономичны. Используются, если насосная станция рассчитана на работу с внешним эжектором и при наличии ограничений по диаметру обсадной трубы.
Обязательное условие выбора – соответствие рабочего давления насоса и максимального давления, которое способна выдержать автоматика станции. Также критично, чтобы производительность насоса не превышала пропускную способность обратного клапана и гидроаккумулятора, иначе возникнут циклические включения и преждевременный износ компонентов.
Определение глубины скважины и расчет напора для подключения
Глубина скважины определяется по расстоянию от поверхности земли до фильтра внизу обсадной трубы. Измерение проводится с помощью отвеса или электрического зонда. Точная глубина необходима для подбора насоса с соответствующей мощностью и характеристиками подачи.
Рабочий уровень воды – это расстояние от поверхности до зеркала воды при включённом насосе. Его фиксируют после 20–30 минут непрерывной откачки. Разница между статическим и динамическим уровнями указывает на степень падения уровня при работе и влияет на выбор напора.
Напор рассчитывается как сумма всех сопротивлений, включая вертикальный подъём воды, горизонтальный участок до точки водоразбора, высоту до гидроаккумулятора и потери давления в трубах и фитингах. Основная формула: H = Hв + Hг + Hтр + 10%, где Hв – вертикальное расстояние от динамического уровня до точки водоразбора, Hг – длина горизонтального участка, пересчитанная с коэффициентом 0,1, Hтр – суммарные потери на трении.
Для глубинных скважин ниже 20 метров используется насос с паспортным напором минимум на 20% выше расчетного, чтобы компенсировать гидравлические потери и обеспечить стабильное давление в системе.

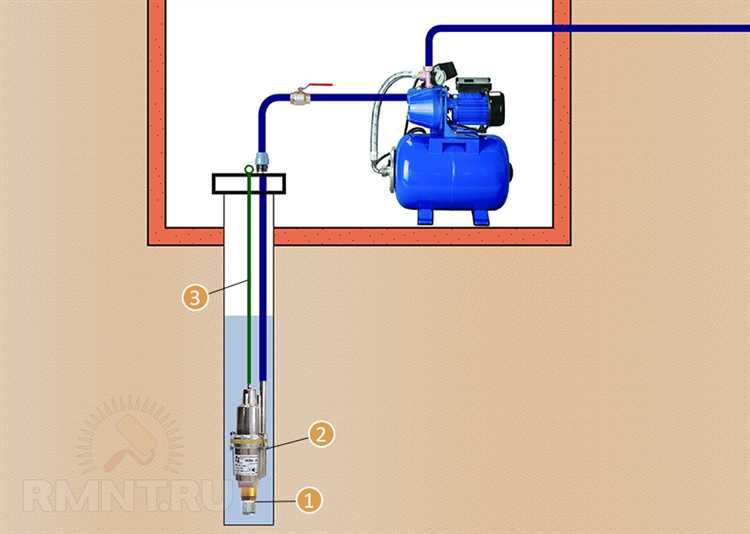

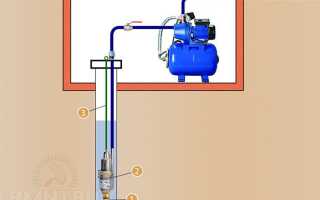

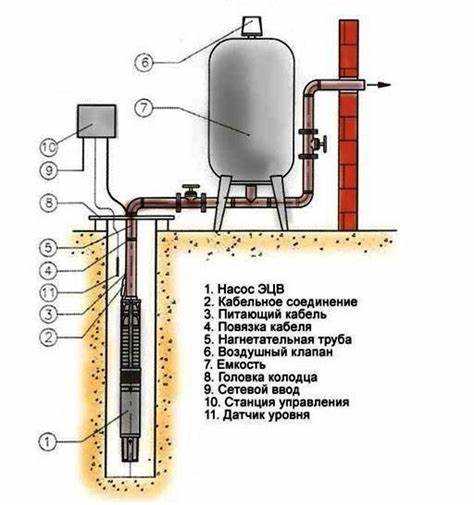

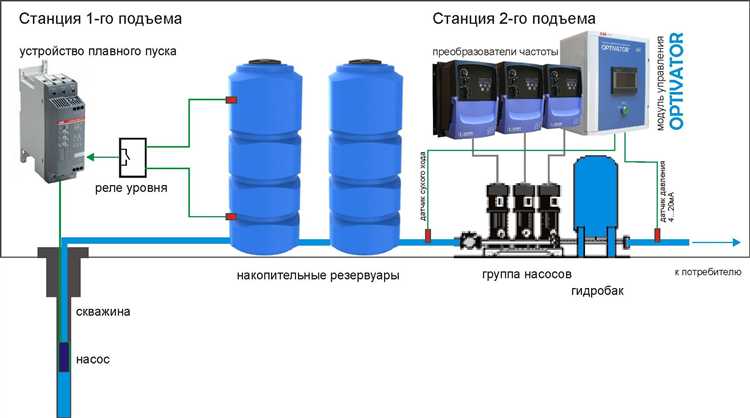

Схема обвязки: как соединить глубинный насос с гидроаккумулятором станции
Для корректной работы системы водоснабжения глубинный насос необходимо правильно соединить с гидроаккумулятором через комплект автоматики. Ошибки на этом этапе могут привести к неустойчивому давлению, частым включениям насоса и выходу оборудования из строя.
- Установите обратный клапан непосредственно на напорную трубу насоса (не далее 1 м от выхода). Это предотвратит слив воды обратно в скважину.
- Проложите напорную трубу (ПНД или металлопластик) от насоса до точки ввода в дом или к кессону. Используйте фитинги с уплотнительными кольцами.
- В месте подключения к гидроаккумулятору организуйте узел обвязки:
- тройник с отводами на манометр, реле давления и сливной кран;
- реле давления подключается к напорной линии между насосом и гидроаккумулятором;
- манометр ставится рядом для контроля работы системы;
- гидроаккумулятор подключается через гибкий шланг или резьбовое соединение;
- установите аварийный сбросной клапан (предохранительный) на давление выше максимального рабочего;
- рекомендуется монтаж фильтра грубой очистки до входа в гидроаккумулятор.
- Электропитание насоса подключается через пускозащитную автоматику с термореле. При необходимости – через реле сухого хода или поплавковый датчик уровня.
- Все соединения герметизируются ФУМ-лентой или анаэробным герметиком. Проверка на утечки проводится до ввода в эксплуатацию.
Оптимальная длина между насосом и гидроаккумулятором – до 30 м. При большем расстоянии требуется установка дополнительного оборудования для стабилизации давления.
Электропитание: подводка кабеля и защита насоса от перегрузок
Для глубинного насоса требуется стабильное питание от сети 220 В или 380 В – в зависимости от мощности и модели оборудования. Перед началом монтажа уточняется сечение питающего кабеля: при длине трассы свыше 20 метров и токе нагрузки более 10 А используется медный кабель с сечением не менее 2,5 мм². Недопустимо применять алюминиевый провод – он менее устойчив к нагреву и влаге.
Прокладка кабеля выполняется в ПНД-трубе или металлорукаве. Укладка в грунт требует заглубления не менее 70 см, с обязательной подсыпкой песком и укладкой сигнальной ленты. При проходе в здание необходимо использовать гермоввод и обеспечить защиту от капиллярной влаги.
Обязательна установка УЗО с током утечки 10–30 мА и автоматического выключателя, рассчитанного на пусковые токи насоса. Для однофазных двигателей рекомендуется использовать пускозащитное реле с термозащитой. В трёхфазных системах применяются устройства контроля фаз и асимметрии напряжения.
Чтобы исключить сухой ход, устанавливается реле давления в паре с датчиком уровня или поплавковым выключателем. При падении уровня воды ниже допустимого насос автоматически отключается. Это предотвращает перегрев и выход из строя обмотки двигателя.
Клеммы внутри скважины герметизируются компаундом или применяются заводские муфты со степенью защиты не ниже IP68. Категорически запрещено соединять провода скруткой – только пайка или опрессовка с последующей изоляцией термоусадочной трубкой с клеевым слоем.
Настройка реле давления для работы с глубинным насосом
Перед началом настройки реле давления отключите питание насосной станции. Убедитесь, что реле совместимо с рабочими параметрами глубинного насоса: максимальное давление не должно превышать допустимое значение, указанное в паспорте насоса.
Откройте крышку реле давления. Внутри находятся два регулировочных винта: большой (Pmin) отвечает за давление включения, малый (ΔP) – за разницу между включением и отключением. Например, при настройке включения на 2.0 бар и отключения на 3.5 бар, вращайте большой винт до достижения давления включения 2.0 бар, затем малым винтом установите разницу 1.5 бар.
Подключите манометр к системе. Включите питание и откройте ближайший водоразборный кран. При падении давления до установленного уровня реле должно включить насос. При достижении верхнего порога насос обязан отключиться. Если этого не происходит, повторите регулировку, отклонение не должно превышать ±0.1 бар.
Обязательно проверьте герметичность системы. Подсос воздуха в трубопроводе приведёт к нестабильной работе реле и ложным срабатываниям. При необходимости установите обратный клапан сразу после насоса, чтобы исключить обратный слив воды и некорректные показания давления.
После завершения настройки зафиксируйте винты, закройте крышку реле и включите питание. Проверьте работу насоса в автоматическом режиме несколько циклов подряд. Убедитесь в корректности включения и отключения при разных уровнях потребления воды.
Проверка герметичности соединений и запуск системы в работу
Перед запуском глубинного насоса необходимо тщательно проверить все соединения трубопроводов и фитингов на герметичность. Для этого после монтажа насосной станции и подключения насоса к трубам заполните систему водой и создайте давление не ниже рабочего уровня – обычно это 1,5–2 бар. Визуально осмотрите места соединений, обращая внимание на протечки, подтёки и образование капель.
Рекомендуется дополнительно использовать мыльный раствор или специальный индикаторный спрей для выявления мелких утечек воздуха в резьбовых и фланцевых соединениях. При обнаружении протечек затяните крепления с рекомендуемым усилием, предусмотренным инструкцией к фитингам, или замените уплотнительные элементы.
Заполнение системы водой выполняйте медленно, чтобы избежать гидроударов и избыточного давления. После успешной проверки герметичности переходите к электрическому подключению насоса, строго соблюдая полярность и требования по заземлению.
Запуск насоса проводят без нагрузки – при отключённом выходе на систему подачи воды. Включите питание и проследите стабильность работы двигателя, отсутствие вибраций и посторонних звуков. После прогрева и стабилизации работы подключите насос к системе подачи и контролируйте давление на манометре. Давление должно соответствовать паспортным данным насоса.
Первые 10–15 минут работы системы под нагрузкой контролируйте температурный режим двигателя и состояние соединений. Любые отклонения от нормы требуют немедленной остановки и проверки.
Вопрос-ответ:
Как правильно выбрать глубинный насос для подключения к насосной станции?
Выбор глубинного насоса зависит от нескольких параметров: глубины скважины, необходимого давления и объёма воды, а также характеристик самой насосной станции. Важно учитывать мощность насоса, его совместимость с электросетью и размеры, чтобы он поместился в скважину. Также стоит обратить внимание на материал изготовления корпуса и устойчивость к агрессивным средам, если вода содержит примеси.
Какие шаги нужно выполнить для подключения глубинного насоса к насосной станции?
Для подключения необходимо сначала установить насос в скважину, закрепить его на трос или специальное крепление, подключить к нему подводящий шланг или трубу. Затем к насосу подводится электрический кабель, который прокладывают через герметичные вводы. На поверхности к кабелю подключают управляющий блок насосной станции. После этого проверяют герметичность соединений и проводят тестовый запуск системы для проверки давления и подачи воды.
Какие ошибки чаще всего допускают при монтаже глубинного насоса с насосной станцией?
Распространенные ошибки включают неправильный выбор кабеля по сечению, что приводит к перегреву и сбоям, недостаточную герметизацию вводов, из-за чего в систему может попадать влага, а также неграмотное крепление насоса в скважине, что вызывает его смещение и повреждения. Часто забывают о правильной настройке реле давления, из-за чего насос работает с перебоями или не отключается вовремя.
Как обеспечить защиту электрической части при подключении глубинного насоса?
Для защиты электрической части необходимо использовать кабели с влагозащитной оболочкой и прокладывать их в гофрированных трубах или кабель-каналах. Рекомендуется установить автоматический выключатель с защитой от короткого замыкания и утечки тока. Также полезно применять устройство защитного отключения (УЗО), чтобы снизить риск поражения электрическим током. Все соединения должны быть надежно изолированы и защищены от попадания воды.
Как понять, что насосная станция и глубинный насос правильно подключены и работают корректно?
Правильность подключения и работы можно определить по стабильному давлению в системе и постоянной подаче воды без перебоев. При включении насос должен быстро набирать давление, а при достижении заданного уровня отключаться. Важно, чтобы не было посторонних шумов и вибраций, а электропитание оставалось стабильным. Для проверки стоит провести несколько циклов включения и выключения, наблюдая за поведением оборудования и отсутствием протечек.
Какие шаги нужно выполнить для правильного подключения глубинного насоса к насосной станции?
Подключение глубинного насоса к насосной станции начинается с подготовки необходимых материалов и инструментов, таких как кабель, соединительные муфты, обратный клапан и фитинги. Сначала нужно опустить насос в скважину, убедившись в правильном положении и надежном креплении. Затем прокладывают кабель от насоса к станции, защищая его от повреждений. На выходе насоса устанавливают обратный клапан, чтобы предотвратить обратный поток воды. После этого соединяют трубопровод с насосной станцией, проверяя герметичность всех соединений. Важно соблюдать рекомендации производителя и придерживаться правил техники безопасности на каждом этапе.
