Скачки напряжения в электросети – частая причина выхода из строя бытовой техники, особенно в частных домах, подключённых к старым или перегруженным линиям. Установка стабилизатора напряжения на вводе – эффективное решение, позволяющее защитить всю домашнюю электросеть от критических перепадов.
Подключение стабилизатора требует точного расчёта мощности. Необходимо учитывать суммарную нагрузку всех электроприборов, включая пусковые токи холодильников, насосов и кондиционеров. Например, если максимальная нагрузка составляет 12 кВт, стабилизатор должен обеспечивать минимум 15–18 кВт, чтобы выдерживать кратковременные перегрузки без отключений.
Тип подключения стабилизатора напрямую зависит от конфигурации сети: однофазной или трёхфазной. Для однофазных систем достаточно одного стабилизатора с номиналом до 20 кВт, тогда как для трёхфазных домов требуются три синхронизированных устройства либо один трёхфазный стабилизатор с балансировкой фаз.
Монтаж стабилизатора выполняется строго до распределительного щита, сразу после счётчика электроэнергии и вводного автомата. Это обеспечивает защиту всех цепей, включая освещение, розеточные группы и силовые линии. Крайне важно соблюдать требования ПУЭ и прокладывать кабель соответствующего сечения, чтобы избежать перегрева и потерь мощности.
Неправильно выбранная схема подключения или недооценённая мощность стабилизатора часто приводят к ложным срабатываниям, перегреву устройства и даже выходу из строя электросети. Поэтому перед установкой желательно провести замеры нагрузок с помощью токовых клещей или установить временный регистратор напряжения для оценки качества электроснабжения.
Как выбрать мощность стабилизатора в зависимости от нагрузки дома
Рассчитывайте мощность стабилизатора на основе суммарной потребляемой мощности всех подключаемых электроприборов. Сложите активную мощность всех постоянных потребителей: холодильника, бойлера, освещения, розеточных групп, отопительных насосов, электроплиты, кондиционеров и т. д.
Добавьте запас минимум 20–25% от рассчитанной суммы, чтобы компенсировать пусковые токи и предотвратить перегрузку. Например, если суммарная нагрузка составляет 10 кВт, стабилизатор должен иметь мощность не менее 12–12,5 кВт.
Учитывайте тип нагрузки. Для индуктивных потребителей (насосы, холодильники, кондиционеры) требуется больший запас мощности, так как при запуске ток возрастает в 3–7 раз. При их наличии разумно увеличивать запас до 30%.
Проверяйте фазность сети. Для однофазной сети выбирайте однофазный стабилизатор с мощностью, соответствующей расчету. Если подключение трёхфазное, необходим трёхфазный стабилизатор или три однофазных с равномерным распределением нагрузки.
Мощность указывается в кВА. Для пересчета кВт в кВА делите значение активной мощности на коэффициент мощности (обычно 0,8). Например, 10 кВт / 0,8 = 12,5 кВА – необходимая минимальная мощность стабилизатора.
Не ориентируйтесь на номинал вводного автомата – он ограничивает ток, но не отражает фактическое потребление. Точный расчет возможен по замерам токов на всех фазах при помощи токовых клещей в моменты максимальной нагрузки.

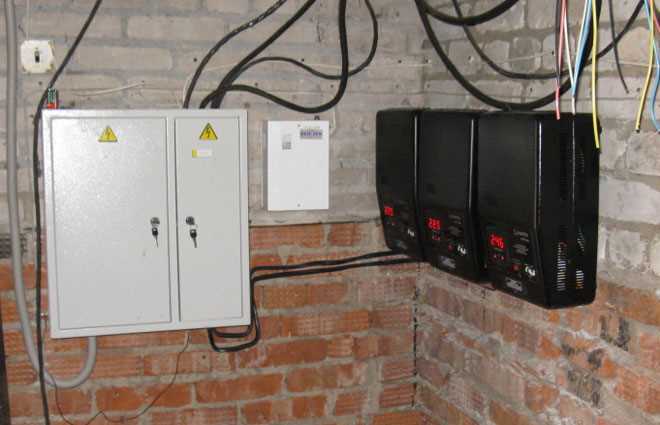

Где правильно установить стабилизатор: в доме или на вводе
Размещение стабилизатора напряжения зависит от схемы электроснабжения, характеристик оборудования и климатических условий. На вводе устанавливают устройство, если требуется защита всей проводки и всех потребителей от скачков напряжения, включая розетки, освещение и встроенные системы автоматики. Это особенно актуально при наличии нестабильной линии электропередач или сильных просадок напряжения – менее 180 В в пиковые часы.
Установка на вводе производится между счётчиком и вводным автоматом. Для этого требуется помещение с положительной температурой, минимальной влажностью и стабильной вентиляцией. Идеально – монтаж в отапливаемом щитке внутри дома или в термобоксе с подогревом на фасаде. Уличная установка без защиты приведёт к перегреву, конденсату и снижению ресурса устройства.
Монтаж внутри дома целесообразен, если требуется защита только критичных зон: например, кухни, серверной, отопительного оборудования. Это снижает мощность требуемого стабилизатора и упрощает монтаж. Однако при этом вводная линия и часть розеток остаются незащищёнными от колебаний напряжения.
Рекомендация: если потребляемая мощность дома не превышает 10–15 кВт, рациональнее установить стабилизатор на вводе, выбрав одно устройство с полной защитой. При мощности свыше 15 кВт и трёхфазном вводе имеет смысл использовать три стабилизатора – по одному на каждую фазу, размещая их в техническом помещении с контролем температуры.
Учитывайте тип стабилизатора: электромеханические модели чувствительны к перепадам температуры, а релейные и симисторные – к пыли и влажности. Это определяет место установки не менее, чем схема подключения.

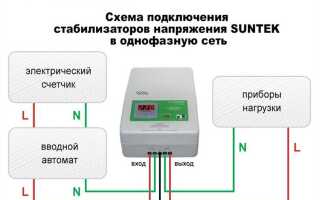

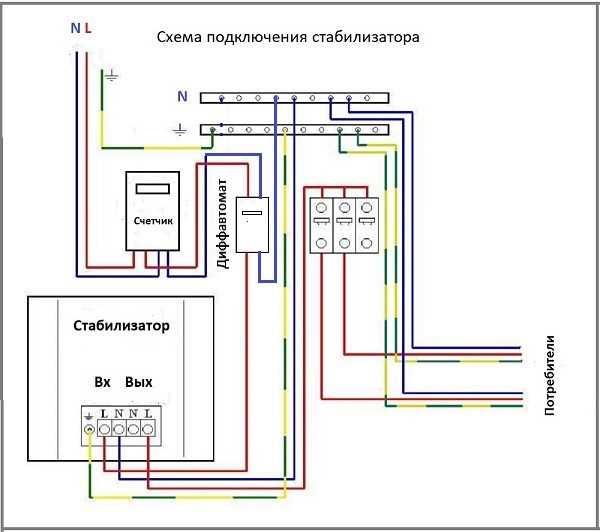

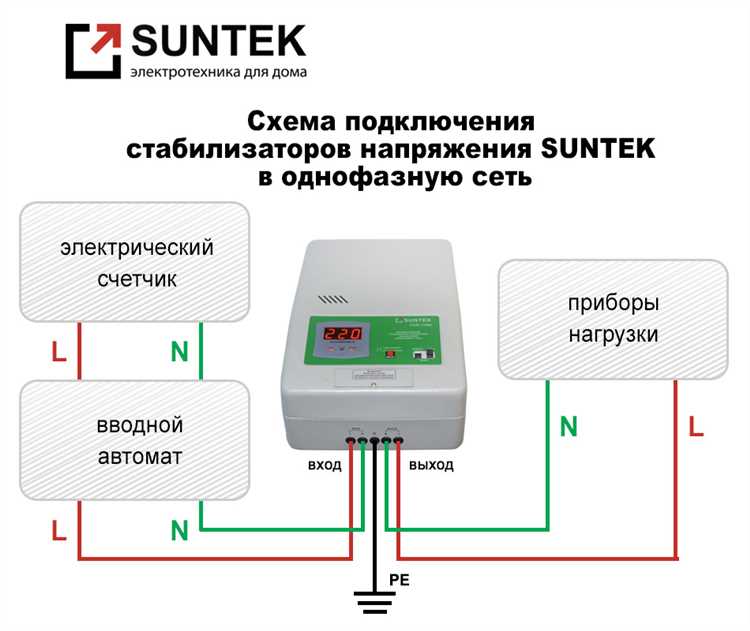

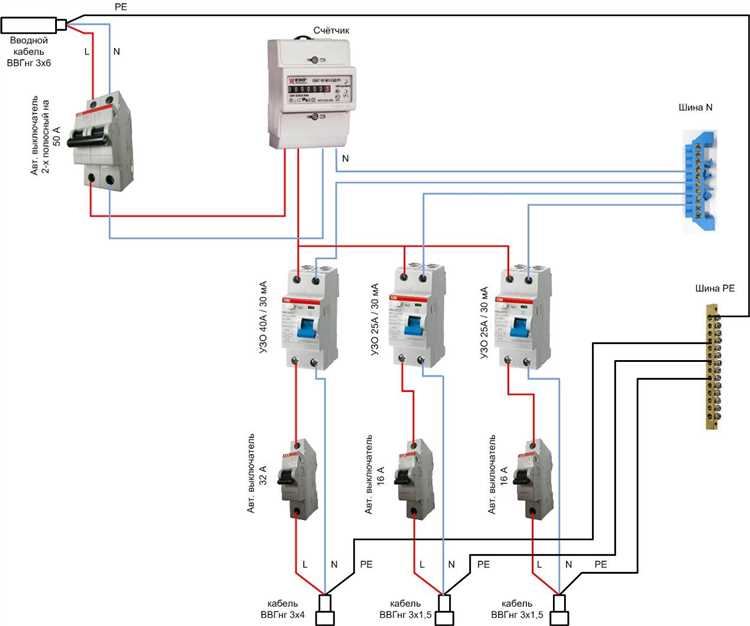

Схема подключения стабилизатора к вводному щиту
Стабилизатор подключается между вводным автоматом и распределительной сетью дома. Сначала отключают питание и проверяют отсутствие напряжения на входе. Затем устанавливают автоматический выключатель перед стабилизатором – он необходим для защиты оборудования от короткого замыкания и перегрузки. Номинал автомата подбирается по паспорту стабилизатора, с учетом его максимальной мощности и тока.
Вход стабилизатора соединяется с выходом вводного автомата сечением кабеля не ниже 6 мм² для нагрузки до 10 кВт, выше – от 10 мм². Используется медный кабель с двойной изоляцией. Фаза (L) и ноль (N) подаются строго по маркировке, земля (PE) подключается к общему заземляющему контуру щита.
Выход стабилизатора подключается к шинам распределения нагрузки. Желательно, чтобы все группы питания в доме проходили через стабилизатор. Если подключаются частично, обязательно разделение цепей с маркировкой. Нельзя подключать к выходу мощные импульсные потребители (насосы, сварочные аппараты), если это не предусмотрено производителем.
Для трёхфазных сетей необходимо использовать симметричный стабилизатор с одновременным подключением всех фаз. Нулевой провод обязателен для корректной работы схемы. При этом каждая фаза защищается отдельным автоматом на входе и выходе стабилизатора.
После монтажа выполняется проверка всех соединений, затяжки контактов, затем – включение поэтапно: сначала автомат перед стабилизатором, затем сам стабилизатор, после – выходной автомат. Измеряется напряжение на выходе. При отклонениях свыше ±5% необходимо проверять правильность фазировки и нагрузку.

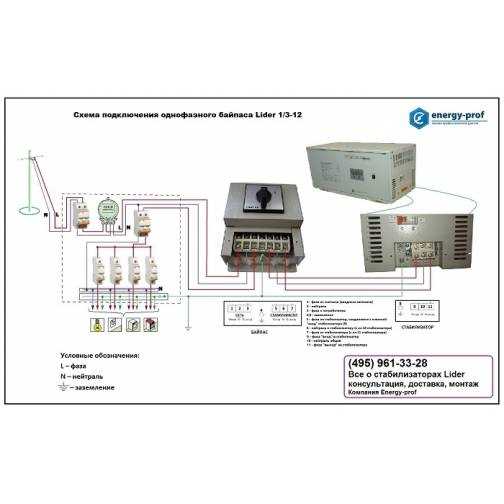

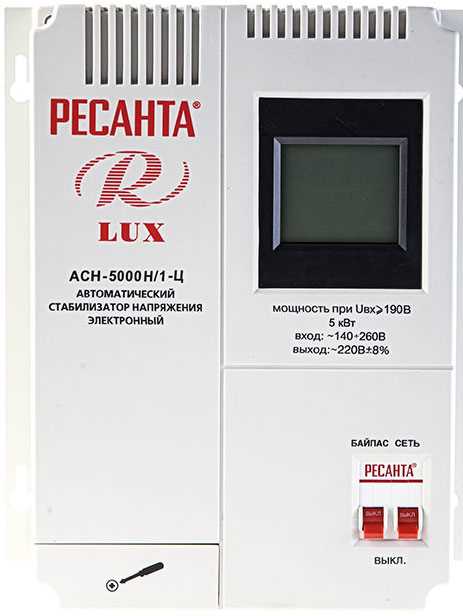

Нужен ли байпас и как его подключить
Байпас (обводная линия) необходим в случае обслуживания или выхода из строя стабилизатора, чтобы не прерывать электроснабжение дома. Он позволяет временно отключить стабилизатор без отключения нагрузки.
Подключение байпаса осуществляется параллельно стабилизатору. Используются три автоматических выключателя: один – на входе стабилизатора, второй – на его выходе, третий – напрямую между входом и выходом, минуя стабилизатор.
При нормальной работе включены автоматы на входе и выходе стабилизатора, байпасный – отключен. При необходимости обхода стабилизатора – выключаются входной и выходной автоматы, включается байпасный. Это исключает параллельную работу цепей, что опасно.
Автоматы выбираются по току: номинал не ниже максимально возможной нагрузки. Для частного дома обычно требуется 40–63 А. Устанавливаются в распределительном щите на DIN-рейку.
Важно исключить ошибочное включение всех трёх автоматов одновременно. Для этого применяют блокировки или используют перекидной рубильник с механической защитой от одновременного замыкания обоих положений.
Байпас особенно важен при использовании сервоприводных стабилизаторов, чувствительных к пыли и скачкам напряжения. Его наличие экономит время и упрощает техобслуживание без отключения дома от электросети.

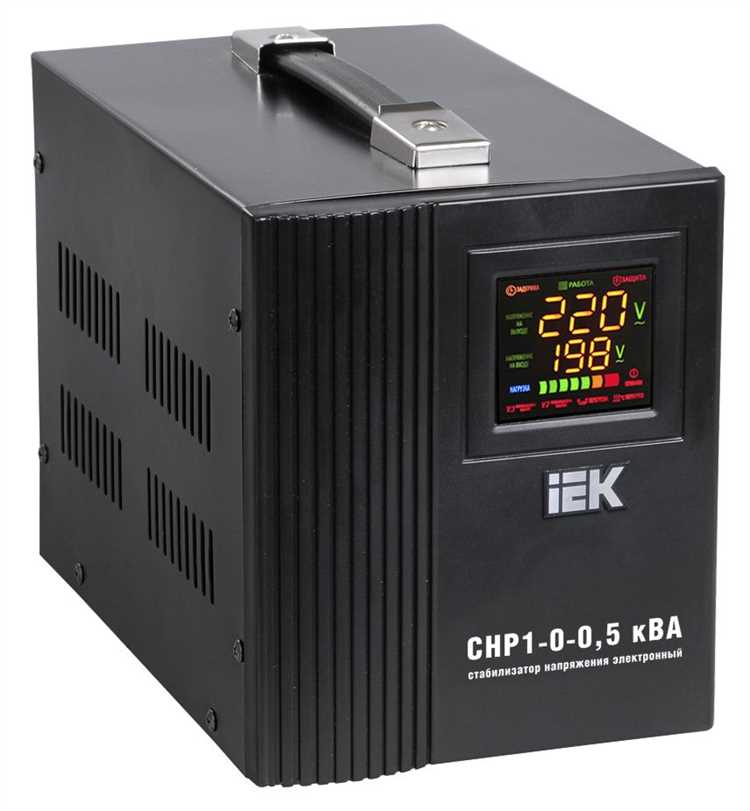

Требования к проводке и защите при подключении стабилизатора
Перед установкой стабилизатора напряжения необходимо оценить состояние электрической проводки и предусмотреть адекватные меры защиты. Ошибки на этом этапе могут привести к повреждению оборудования или пожару.
- Сечение кабеля от ввода до стабилизатора подбирается по максимальному току нагрузки. Для однофазной сети 220 В при нагрузке до 10 кВт требуется медный кабель не менее 6 мм². Для трёхфазной – от 4 мм² на фазу при 15 кВт.
- Кабель должен быть цельным без скруток и механических соединений. Используются только опрессовка или пайка с термоусадочной изоляцией.
- Монтаж выполняется с учётом температурного режима работы стабилизатора – расстояние от стен не менее 10 см, исключение перегрева проводки.
- Не допускается использование алюминиевых жил в магистрали подключения – только медь с маркировкой ГОСТ.
Обязательные меры защиты:
- Автоматический выключатель перед стабилизатором подбирается по номинальному току с учётом кратковременных пусковых токов. Например, для 10 кВт – автомат на 50 А типа C.
- Установка УЗО не требуется, но рекомендуется для защиты от токов утечки в цепях, следующих за стабилизатором.
- Обязательное подключение заземляющего проводника к клемме PE стабилизатора. При отсутствии контура – обустройство заземления с сопротивлением не выше 4 Ом.
- Молниезащита необходима при уличной установке стабилизатора. Используются разрядники и УЗИП (устройства защиты от импульсных перенапряжений).
Нельзя подключать стабилизатор через бытовую розетку – только напрямую от щитка с применением соответствующей аппаратуры.
Порядок пуска и проверки работы стабилизатора после установки
После монтажа стабилизатора напряжения необходимо выполнить поэтапный запуск и проверку его функционирования. В первую очередь убедитесь, что все подключения выполнены строго по схеме, а входное напряжение находится в допустимом диапазоне, указанном в технической документации стабилизатора.
Подключите стабилизатор к электросети и включите главный выключатель. Внимательно наблюдайте за индикаторами на панели управления: индикатор питания должен загореться зелёным, что свидетельствует о подаче напряжения на устройство.
Далее включите стабилизатор в режим нормальной работы. Для моделей с автоматическим переключением режимов этот этап осуществляется автоматически. Если предусмотрен ручной режим, переведите переключатель в положение «Работа».
Измерьте выходное напряжение мультиметром на выходных клеммах стабилизатора. Оно должно соответствовать номиналу сети с отклонением не более ±3%. При отклонениях свыше указанного значения необходимо проверить правильность подключения и целостность внутренних предохранителей.
Для проверки качества стабилизации создайте искусственную нагрузку, подключив к выходу стабилизатора электроприбор мощностью не менее 30% от номинальной мощности устройства. Наблюдайте за изменением выходного напряжения: оно не должно выходить за пределы ±5% от номинала при колебаниях входного напряжения в допустимых пределах.
Проверьте работу защитных функций: при отключении входного питания стабилизатор должен перейти в режим аварийного отключения или переключения на резервный источник, если он предусмотрен. При восстановлении питания устройство должно автоматически вернуться в рабочий режим без вмешательства пользователя.
Заключительным этапом является контроль температуры корпуса стабилизатора. После 30 минут работы под нагрузкой температура корпуса не должна превышать значения, указанные в технической документации (обычно не более 70°C). При превышении требуется дополнительная вентиляция или проверка радиатора охлаждения.
По окончании всех проверок составьте протокол с замерами напряжения и фиксацией работы защитных функций для последующего обслуживания и гарантийного сопровождения.
Вопрос-ответ:
Зачем нужен стабилизатор напряжения для всего дома?
Стабилизатор напряжения защищает бытовые приборы от перепадов напряжения в электросети. Это особенно важно в районах с нестабильным электроснабжением, где скачки и просадки напряжения могут привести к поломке техники или сокращению срока её службы. Установка такого устройства помогает сохранить электронику в рабочем состоянии и предотвратить аварии, связанные с неправильным напряжением.
Как правильно выбрать мощность стабилизатора для дома?
Чтобы подобрать подходящий стабилизатор, нужно сложить мощность всех приборов, которые будут подключены одновременно. К полученной сумме добавляют запас около 20-30% для надежности и предотвращения перегрузок. Например, если суммарная мощность дома составляет 5 кВт, то лучше выбрать стабилизатор с мощностью около 6–6,5 кВт. Важно учитывать пусковые токи некоторых устройств, например, холодильника или кондиционера, которые могут значительно превышать рабочие.
Можно ли самостоятельно подключить стабилизатор напряжения к домашней электропроводке?
Подключение стабилизатора требует знаний в области электрики и соблюдения правил безопасности. Самостоятельная установка возможна, если есть опыт работы с электросетями, но в большинстве случаев лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к неисправностям, пожару или поражению электрическим током. Электрик правильно подсоединит устройство в щиток, установит защитные элементы и проверит работу системы.
Какие типы стабилизаторов напряжения подходят для дома?
Для бытового применения обычно используют релейные, электромеханические и цифровые стабилизаторы. Релейные более доступны по цене и обеспечивают приемлемую точность стабилизации, но издают щелчки при переключениях. Электромеханические отличаются плавной работой и долговечностью, но стоят дороже. Цифровые модели предлагают точную стабилизацию и широкий набор функций, включая защиту от перегрузок и аварий. Выбор зависит от бюджета и требований к качеству стабилизации.
Как понять, что стабилизатор напряжения работает правильно?
Симптомы корректной работы включают стабильное напряжение на выходе устройства в пределах допустимых значений, отсутствие перегрева корпуса и отсутствие посторонних шумов, кроме предусмотренных конструкцией. При подключении можно измерить напряжение на выходе с помощью мультиметра или вольтметра, сравнив с номиналом. Также важно следить за индикаторами на панели устройства, если они есть. Если стабилизатор часто отключается или не поддерживает стабильное напряжение, нужно проверить правильность подключения и состояние прибора.
Как правильно выбрать мощность стабилизатора напряжения для всего дома?
При выборе стабилизатора напряжения важно учитывать суммарную мощность всех электроприборов в доме, которые могут работать одновременно. Для этого нужно сложить мощности основных устройств, например, освещения, бытовой техники, насосов и других приборов. Лучше добавить небольшой запас — около 20–30% — чтобы стабилизатор не работал на пределе и мог выдержать кратковременные перегрузки. Например, если общая мощность потребления составляет 5 кВт, то стоит выбрать стабилизатор с мощностью около 6–6,5 кВт. Также учитывайте пусковые токи некоторых приборов, например, холодильника или кондиционера, которые могут значительно превышать рабочую мощность.
Какие ошибки могут возникнуть при самостоятельном подключении стабилизатора напряжения к домашней электросети?
Самостоятельное подключение стабилизатора без должных знаний может привести к нескольким проблемам. Часто встречаются ошибки в подключении фаз и нуля, что может привести к неправильной работе или даже выходу оборудования из строя. Неправильный выбор места установки — например, установка стабилизатора в местах с высокой влажностью или недостаточной вентиляцией — снижает срок службы устройства. Отсутствие автоматического отключения при перегрузках и коротких замыканиях также опасно и может привести к повреждениям. Для надежной работы важно соблюдать инструкции производителя и, при отсутствии опыта, доверить монтаж квалифицированному электрику.
