Стационарные телефоны остаются востребованными в офисах, на предприятиях и в загородных домах, где требуется стабильная голосовая связь. Для подключения аналогового аппарата необходимы линия оператора, телефонная розетка стандарта RJ-11 или советская ТАЕ, а также базовые знания о типе соединения и разводке.
Основной способ подключения – через двухпроводную телефонную линию, подающую напряжение около 48 В постоянного тока в режиме ожидания и до 90 В переменного тока при входящем звонке. Если в доме уже есть разводка, достаточно найти рабочую розетку, подключенную к линии, и вставить шнур телефона. В случае нового подключения потребуется провести кабель от распределительной коробки или кросса, где установлен основной вход телефонной линии.

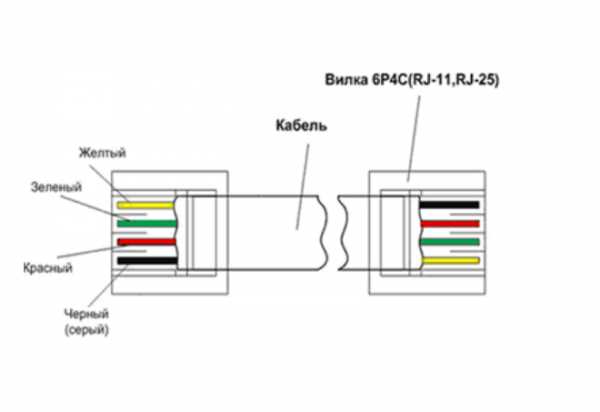

Кабель, как правило, используется двухжильный медный, сечением от 0,4 мм². Внутри помещения допустим прокладочный кабель типа ТРП или ШТП, с наружной стороны – бронированный, с защитой от влаги. Соединения выполняются пайкой или с применением клеммных зажимов типа Scotchlok. Обязательно соблюдение полярности: провод «А» (обычно белый) подключается к первому контакту розетки, «В» (обычно синий) – ко второму.
Перед подключением стационарного телефона важно установить, с каким типом линии предстоит работать: аналоговая (POTS), цифровая (ISDN) или VoIP. Это определяет совместимость оборудования и способ подключения.
Проверь розетку. Аналоговые линии чаще всего подключаются через стандартный разъём RJ-11. Если установлена розетка RJ-45 и рядом находится сетевое оборудование – велика вероятность, что используется цифровой канал или IP-телефония.
Осмотрите помещение на наличие распределительной коробки или терминала оператора. Аналоговая линия обычно заходит через двухжильный кабель. В случае ISDN может быть задействован NT-модуль, а при VoIP – абонентский маршрутизатор с телефонным портом (FXS).
Подключите простой аналоговый телефон. Если при снятии трубки слышен стабильный гудок – линия аналоговая. Отсутствие сигнала или сообщение о цифровом протоколе указывает на ISDN или VoIP.
Определите наличие SIP-оборудования. Если стационарный телефон подключён к адаптеру (ATA) или маршрутизатору с меткой FXS, используется VoIP. При этом номер телефона может привязываться не к линии, а к учётной записи SIP.
Проверьте документацию на телефон. Некоторые аппараты работают только с определённым типом линии. Аналоговые телефоны несовместимы с ISDN без преобразователя, а цифровые не работают напрямую с обычной парой.
Если доступ к оборудованию затруднён, позвоните в службу поддержки оператора и запросите технические параметры линии: тип протокола, способ подачи питания и возможность подключения стороннего оборудования.
Выбор и подготовка телефонного кабеля для подключения
Для подключения стационарного телефона используется двухжильный или четырёхжильный телефонный кабель. Оптимальным вариантом считается кабель типа ТРП или ТРВ. ТРП – с параллельным расположением жил, подходит для прокладки внутри помещений. ТРВ – с изоляцией из ПВХ, устойчив к механическим повреждениям, используется в условиях повышенной влажности.
Сечение жил должно составлять 0,4–0,5 мм². Меньшее сечение приводит к затуханию сигнала, особенно при длине линии свыше 50 метров. Медные однопроволочные жилы предпочтительнее – они обеспечивают стабильный контакт с клеммами телефонной розетки и легче зажимаются без пайки.
Перед укладкой кабеля необходимо проверить целостность изоляции. Даже незначительные повреждения оболочки могут стать причиной помех и снижения качества связи. Если кабель прокладывается в стене или кабель-канале, его длину следует рассчитывать с запасом не менее 1 метра на сторону для свободного подключения и последующего обслуживания.
Концы кабеля зачищаются ножом или стриппером на 1–1,5 см. Зачищенные жилы не должны иметь заусенцев и окислений. При наличии оксидного налёта на медной поверхности его необходимо удалить мелкой наждачной бумагой. Скрутка жил категорически не допускается – каждый провод должен подключаться индивидуально к соответствующему контакту.
Если требуется соединение нескольких отрезков кабеля, рекомендуется использовать клеммные зажимы или пайку с последующей изоляцией термоусадочной трубкой. Изолента как основной метод защиты не обеспечивает достаточной герметичности и долговечности.
Подключение телефонного аппарата к розетке RJ-11
Розетка RJ-11 предназначена для подключения аналоговых телефонных аппаратов. В стандартной конфигурации используется два центральных контакта из шести возможных. Эти контакты обеспечивают передачу сигнала от линии связи к телефону.
Перед подключением необходимо убедиться, что розетка RJ-11 подключена к активной телефонной линии. Проверка выполняется с помощью тестера линии или заведомо исправного телефонного аппарата. Напряжение на холостом ходу должно составлять от 48 до 60 В постоянного тока. При снятии трубки оно падает до 6–12 В.
Для подключения телефонного аппарата используется шнур с разъёмом RJ-11 на конце. Важно, чтобы обжим был выполнен по стандарту, при котором задействованы только два центральных провода. Если телефон не видит линии, необходимо проверить обжатие кабеля и соответствие расположения проводов на обоих концах.
Если используется стационарная розетка, следует обратить внимание на полярность. Хотя большинство современных телефонов работают вне зависимости от неё, для корректной работы некоторых моделей (особенно с АОН) полярность должна быть соблюдена: отрицательный потенциал подаётся на контакт 3, положительный – на контакт 4.
Недопустимо подключение параллельно нескольких устройств без согласования нагрузки, так как это может привести к снижению качества сигнала или полной потере связи. При необходимости подключения нескольких телефонов рекомендуется использовать согласующее устройство или мини-АТС.
Проверка наличия сигнала и работоспособности линии
Для начала подключите заведомо исправный проводной телефон непосредственно к розетке линии без использования удлинителей и дополнительных устройств. Убедитесь, что аппарат включён и имеет физический контакт с контактной группой разъёма.
Снимите трубку и прислушайтесь. Наличие непрерывного гудка свидетельствует о наличии сигнала. Отсутствие звука, слабый фон или щелчки могут указывать на обрыв пары, короткое замыкание или проблемы на стороне провайдера.
Используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к контактам линии. Исправная телефонная линия в покое должна показывать напряжение от 48 до 60 В. При снятии трубки напряжение падает до 5–10 В. Значения вне этих пределов требуют проверки трассы и кросса.
При наличии доступа к распределительной коробке проверьте целостность соединений. Окисление, слабый контакт или попадание влаги часто становятся причиной нестабильной работы. Очистите клеммы и затяните соединения при необходимости.
Если линия заведена через сплиттер или фильтр, временно исключите их из схемы. Некачественные устройства могут гасить сигнал. Подключение напрямую помогает локализовать источник проблемы.
В случае сомнений вызовите специалиста линии для замера параметров с аппаратурой. Это позволит точно установить источник неисправности: линия, кросс, абонентский участок или оборудование провайдера.
Что делать при наличии шума или помех в линии
Шум в линии стационарного телефона может проявляться как треск, гул или щелчки при разговоре. Такие помехи ухудшают качество связи и могут указывать на повреждение линии или неисправность оборудования.
- Отключите все дополнительные устройства, подключённые к телефонной линии – факсы, модемы, АОН. Подключите только телефон и проверьте наличие шума.
- Замените телефонный аппарат на заведомо исправный. Если шум сохраняется, причина, скорее всего, в линии.
- Проверьте соединения в розетке. Окислённые или ослабленные контакты часто вызывают помехи. Очистите контакты спиртом и зажмите клеммы.
- Осмотрите телефонный кабель по всей длине до точки входа в помещение. Механические повреждения изоляции – частая причина наводок и потерь сигнала.
- Если используется удлинитель – исключите его из цепи. Часто неэкранированные или некачественные удлинители становятся источником шумов.
- При наличии заземления – проверьте надёжность контакта. Отсутствие или плохое заземление усиливает электромагнитные наводки.
Если после всех проверок шум не исчезает, выполните замер сопротивления между жилами и между каждой жилой и землёй. В норме значения должны быть выше 1 МОм. При меньших значениях необходимо заменить участок линии или вызывать специалиста.
Подключение нескольких телефонов к одной линии
Для организации нескольких аппаратов на одной телефонной линии необходимо последовательно соединить каждый телефонный разъем параллельно, используя телефонный кабель с двумя парами проводов. Максимально допустимое количество подключаемых устройств ограничено техническими характеристиками линии и силой тока – обычно не более 4-5 аппаратов.
Рекомендуется применять качественные разъемы RJ11 и кабель с минимальным сопротивлением, чтобы избежать ухудшения качества сигнала и помех. При соединении важно соблюдать полярность проводов: центральные контакты разъема отвечают за линию, боковые – за землю, неправильное подключение приведет к отсутствию звонка или шумам.
Для подключения последовательно на каждом аппарате следует подключать к линейным контактам (tip и ring) соответствующие провода. В местах соединений нужно использовать клеммные колодки или специальные сплиттеры для телефонной линии, которые обеспечивают надежный контакт и возможность быстрого отключения.
При увеличении количества телефонов ухудшается качество звонка и может возникать эхо. Для устранения таких проблем используют усилители сигнала или устанавливают распределительные блоки с усилением линии.
При подключении нескольких телефонов к одной линии важно учитывать мощность источника питания линии – если аппараты снабжаются питанием от телефонной станции, превышение допустимой нагрузки приведет к снижению уровня сигнала и сбоям связи.
Вопрос-ответ:
Как правильно подключить стационарный телефон к телефонной розетке?
Для подключения стационарного телефона необходимо вставить штекер телефонного кабеля в разъем на устройстве, а другой конец — в телефонную розетку. Обычно это стандартный RJ-11 разъем. Убедитесь, что телефонная линия активна и кабель не поврежден. После подключения телефон должен сразу показать наличие сигнала вызова.
Можно ли подключить стационарный телефон напрямую к телефонной линии без розетки?
Да, можно, если у вас есть доступ к проводам телефонной линии. Для этого нужно аккуратно подключить два провода от телефона к соответствующим проводам телефонной линии. При этом важно соблюдать полярность и обеспечить надежный контакт. Однако такой способ требует базовых знаний и осторожности, чтобы избежать повреждений оборудования.
Что делать, если после подключения телефона нет гудка вызова?
Если гудка вызова нет, проверьте сначала состояние телефонного кабеля и разъема — возможно, они повреждены. Также убедитесь, что линия активна у оператора связи. Если кабель и линия исправны, попробуйте подключить другой телефон, чтобы исключить неисправность аппарата. В случае продолжающихся проблем рекомендуется обратиться в сервисный центр или к провайдеру.
Можно ли использовать удлинитель для телефонного кабеля при подключении стационарного телефона?
Да, удлинитель для телефонного кабеля можно использовать. Важно выбрать качественный кабель с соответствующими разъемами, чтобы избежать потери сигнала и ухудшения качества связи. При большой длине кабеля возможны помехи, поэтому рекомендуется не превышать рекомендуемую длину, обычно не более 30 метров для стандартной телефонной линии.
Какие требования предъявляются к кабелю для подключения стационарного телефона?
Для подключения стационарного телефона обычно используется кабель с двумя медными проводами, скрученными вместе, с разъемами RJ-11 или RJ-12. Кабель должен быть без повреждений, с хорошей изоляцией, чтобы исключить помехи. Важно, чтобы проводники были надежно соединены с разъемами, так как плохой контакт вызывает проблемы со связью и шумы.
Как правильно подключить стационарный телефон к телефонной розетке?
Для подключения стационарного телефона к телефонной розетке сначала убедитесь, что телефонный кабель исправен и подходит к вашему устройству. Затем подключите один конец кабеля к гнезду телефона, а другой — к розетке. После этого проверьте наличие гудка, поднеся трубку. Если гудок есть, значит соединение установлено правильно. В случае отсутствия сигнала проверьте целостность кабеля и правильность подключения. Иногда розетка может быть отключена или неисправна, тогда потребуется дополнительная проверка линии связи.
Можно ли подключить несколько стационарных телефонов к одной телефонной линии и как это сделать?
Да, к одной телефонной линии можно подключить несколько стационарных телефонов. Для этого используется параллельное соединение устройств. Нужно подключить каждый телефон к телефонной розетке, которая объединена с общей линией связи. Обычно это делают с помощью специальных разветвителей или несколько розеток, соединённых последовательно. Однако важно помнить, что при одновременном использовании нескольких аппаратов качество связи может ухудшаться, а также может возникать помеха. Если в доме несколько телефонов, рекомендуется проконсультироваться со специалистом по организации внутренней телефонной сети.
