Телефонная розетка предназначена для подключения аналогового телефонного аппарата к сети связи. В большинстве квартир и частных домов используется стандартный двухжильный кабель, где каждая жила выполняет функцию линии передачи сигнала. Подключение такой розетки требует понимания схемы и базовых навыков работы с проводкой.
Типичный двухжильный кабель содержит медные жилы с цветовой маркировкой – чаще всего это белая и синяя изоляция. Эти жилы необходимо подключить к контактам розетки, которые обозначаются как Line 1 или A и B. Важно не перепутать полярность, особенно если в сети установлено несколько розеток, соединённых последовательно – ошибка приведёт к потере сигнала или появлению шумов в линии.
Рекомендуется использовать розетку с винтовыми клеммами – они обеспечивают надёжный контакт и допускают многократное подключение. Перед началом работы необходимо отключить линию связи от общего коммутатора или распределительной коробки, чтобы исключить короткое замыкание. Зачищать провода следует на длину не более 5–7 мм, избегая повреждения жил.
Если в помещении ранее использовалась другая схема подключения или присутствуют дополнительные жилы, их следует изолировать и не задействовать без необходимости. Важно убедиться, что розетка соответствует стандарту RJ-11 – он является общепринятым для аналоговых телефонов. После подключения необходимо проверить наличие сигнала с помощью тестера или самого телефонного аппарата.
Выбор подходящей телефонной розетки для двухжильного подключения
Для подключения по двухжильной схеме подходят розетки стандарта RJ-11, рассчитанные на 2 или 4 контакта. При этом важно выбирать модели, в которых средние два контакта используются для основной линии – именно они задействуются при двухпроводном подключении.
Тип монтажа: если проводка скрытая, выбирайте встраиваемые розетки с креплением в подрозетник. Для открытой установки подойдут накладные модели с корпусом из негорючего пластика.
Контактная группа: предпочтительны розетки с винтовыми клеммами или пружинными зажимами. Они обеспечивают надежное соединение без пайки и позволяют многократное подключение без ослабления контакта.
Материал корпуса: выбирайте модели из прочного ABS-пластика. Он устойчив к перепадам температуры и механическим повреждениям, что важно при установке в неотапливаемых помещениях или на лестничных площадках.
Электрическая совместимость: убедитесь, что розетка рассчитана на номинальное напряжение до 60 В и ток до 1 А – этого достаточно для стандартных телефонных линий.
Избегайте универсальных розеток с лишними контактами или встроенными фильтрами, если они не требуются по схеме подключения – это усложняет монтаж и повышает риск ошибок.
Определение полярности проводов в двухжильном кабеле
Процедура определения полярности требует наличия мультиметра с функцией измерения постоянного напряжения:
- Установите мультиметр в режим измерения постоянного напряжения (DCV) до 20 В.
- Подключите щупы мультиметра к концам двухжильного кабеля: красный к одному проводу, черный – к другому.
- Если на дисплее мультиметра отображается значение от +48 до +60 В, то провод, подключённый к красному щупу, – «+» (tip), второй – «−» (ring).
- Если значение с минусом (например, −52 В), полярность обратная: красный щуп подключён к «−».
Телефонная линия в неактивном состоянии (без снятия трубки) всегда имеет постоянное напряжение от АТС – около 48 В. Это и позволяет точно определить полярность без специализированного оборудования.
После определения рекомендуется пометить полярность проводов маркером или изолентой разных цветов для исключения ошибок при подключении розетки.
Подготовка кабеля и зачистка жил перед подключением
Перед подключением телефонной розетки необходимо правильно подготовить двухжильный кабель. Ошибки на этом этапе приводят к нестабильной работе или полному отсутствию сигнала.
- Отмерьте необходимую длину внешней изоляции для снятия – достаточно 4–6 см от края кабеля. Используйте канцелярский нож или стриппер, избегая надреза жил.
- Аккуратно надрежьте внешнюю оболочку кабеля по окружности, контролируя глубину реза. После надреза слегка перегните кабель – изоляция треснет, обнажив жилы.
- Разделите и расправьте две медные жилы. Если кабель с жилами в индивидуальной изоляции, снимите по 7–10 мм изоляции с каждой жилы, не повреждая медь.
- Жилы с многожильной структурой необходимо скрутить по направлению витков, чтобы избежать расслоения при подключении к клеммам.
- Проверьте жилы на наличие окислов или повреждений. Окисленные участки обрежьте и зачистите заново, так как они ухудшают контакт.
Все действия следует выполнять на ровной поверхности с хорошим освещением. Используйте только острый инструмент – тупой нож повреждает проводник и увеличивает риск обрыва при подключении.
Схема подключения проводов к клеммам телефонной розетки

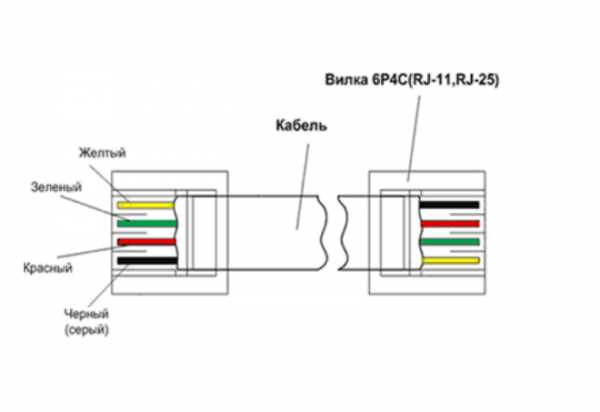

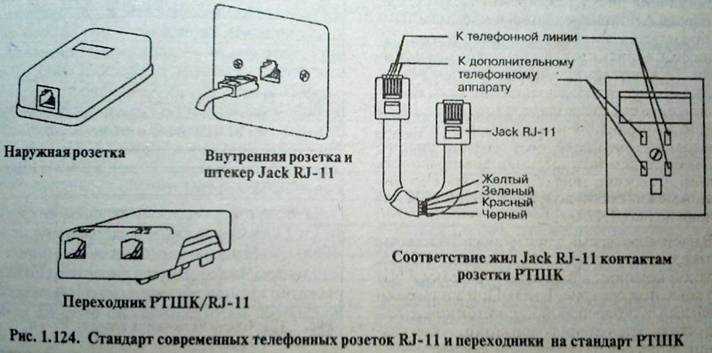

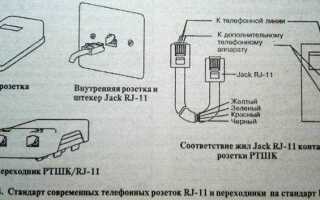

Для стандартной телефонной розетки RJ-11 используется два центральных контакта из шести доступных. Именно к ним необходимо подключить жилы двухжильного кабеля. Обычно это контакты 3 и 4, отсчитывая с любой стороны внутрь разъёма.
Пары проводов в кабеле часто имеют цветовую маркировку: синий и бело-синий или оранжевый и бело-оранжевый. Выбирается одна пара, например синий и бело-синий. Синий провод подключается к клемме 3, бело-синий – к клемме 4. Очередность важна, особенно при использовании аналоговых АТС.

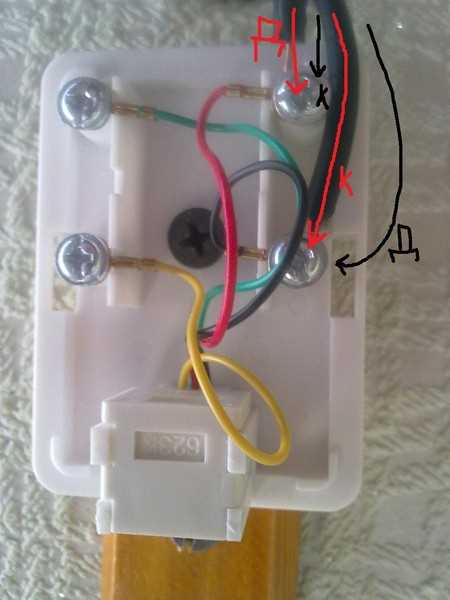

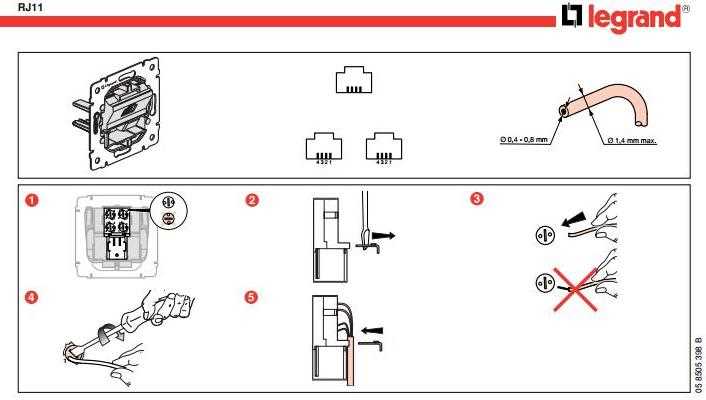

Перед подключением следует зачистить изоляцию жил на 5–7 мм. Если розетка винтовая, жилы закрепляются напрямую под винт. В случае автоматической зажимной конструкции – вставляются в соответствующие пазы до щелчка. Контакт должен быть надёжным, без люфта и оголённого металла снаружи корпуса.
Если используется модульный разъём с IDC-контактами, провод укладывается строго по направляющим, затем прижимается крышкой. Повреждение изоляции вне зоны обжима недопустимо – это может привести к короткому замыканию или обрыву линии.
Проверку подключения выполняют тестером или подключением к телефонному аппарату. При правильной полярности сигнал есть, шумы отсутствуют, аппарат реагирует на набор номера.
Фиксация кабеля в корпусе розетки без повреждения изоляции
Перед установкой убедитесь, что корпус розетки оснащён предназначенным для фиксации кабеля зажимом или пластиковым хомутом. Отсутствие этих элементов требует применения внешних средств закрепления – например, монтажных клипс с мягкой обкладкой.
Снимите наружную оболочку кабеля на длину не более 5 см, не затрагивая внутреннюю изоляцию жил. Используйте инструмент с ограничителем глубины реза. Жилы не должны быть под напряжением, изоляция должна остаться полностью целой по всей длине.
Разместите кабель в фиксирующем канале корпуса так, чтобы изгиб имел плавную форму без изломов. Прижимная скоба или зажим должны удерживать оболочку, а не отдельные жилы. Недопустимо, чтобы элемент фиксации касался оголённой части проводника – это создаёт риск короткого замыкания и выхода розетки из строя.
Затягивайте фиксирующий элемент до устойчивого удержания кабеля, без усилий, деформирующих оболочку. Проверьте, чтобы кабель не перемещался при лёгком натяжении, но и не был сжат до деформации. После закрепления закройте крышку розетки, обеспечив свободный выход кабеля без защемления.
Проверка соединения при помощи мультиметра
Для проверки правильности подключения телефонной розетки к двухжильному кабелю необходимо использовать мультиметр, который позволит точно измерить электрическое сопротивление и обнаружить возможные неисправности.
Первым шагом включите мультиметр в режим измерения сопротивления (Ом). Этот режим позволяет выявить замыкания, обрывы проводов или плохие контакты в соединениях.
Затем подключите щупы мультиметра к двум контактам в розетке. Если соединение правильно выполнено и кабель исправен, мультиметр должен показать сопротивление в пределах 0-2 Ом. Значение сопротивления выше этого диапазона указывает на плохой контакт или повреждение кабеля.
Для проверки проводимости между розеткой и конечной точкой подключения (например, телефонной аппаратурой) можно измерить сопротивление между контактами на обеих сторонах кабеля. Результат должен быть близким к нулю, что подтверждает отсутствие обрывов проводов.
Если мультиметр показывает обрыв или высокое сопротивление, это означает, что необходимо провести дополнительную диагностику кабеля. В таких случаях полезно провести проверку каждого сегмента кабеля по отдельности, чтобы точно определить место неисправности.
Для более точной диагностики можно использовать функцию звукового теста (если мультиметр поддерживает такую опцию). Этот режим будет издавать звуковой сигнал при наличии хорошего соединения, что позволяет быстро обнаружить исправные участки.
Важно: При проверке кабеля убедитесь, что оборудование отключено от сети, чтобы избежать возможных повреждений мультиметра или других устройств. Также не забудьте провести проверку заземления, если это предусмотрено конструкцией телефонной системы.
Закрытие розетки и её крепление к стене
После подключения проводов к контактам розетки, следующий шаг – закрытие устройства и крепление его к стене. Для надежной фиксации розетки используйте комплектующие, которые идут в комплекте с устройством. Обычно это пластиковая рамка и крепежные элементы – саморезы или шурупы.
Перед тем как закрепить розетку, убедитесь, что провода не перекручиваются и не оказывают давления на контакты. Каждый провод должен быть аккуратно уложен и зафиксирован, чтобы избежать короткого замыкания и повреждения электрической сети. Закрывая крышку, убедитесь, что она полностью заходит в рамку и плотно прилегает.
Для крепления розетки на стене используйте соответствующие крепежи. В большинстве случаев на розетках предусмотрены монтажные отверстия для саморезов, которые должны быть вкручены в подготовленные дюбели или отверстия в стене. Чтобы избежать повреждения конструкции, предварительно определите точное положение розетки с учетом других элементов на стене, таких как обои или плитка. Отмерьте высоту установки, которая соответствует стандартам (обычно 20-30 см от пола). Это обеспечит удобство использования и соблюдение требований безопасности.
При установке на гипсокартонные или слабые стены рекомендуется использовать более прочные дюбели и крепежи, чтобы нагрузка на розетку не привела к её деформации или отрыву. В случае кирпичных или бетонных стен может понадобиться сверление отверстий для дюбелей, что обеспечит более крепкое и стабильное крепление.
После закрепления розетки, проверьте её положение. Она должна быть ровной, не иметь люфта или перекосов. Для этого лучше использовать уровень. Это предотвратит дальнейшие проблемы, такие как затруднённое подключение вилки или повреждения устройства при частом использовании.
Диагностика проблем при отсутствии сигнала после подключения
Если после подключения телефонной розетки к двухжильному кабелю нет сигнала, важно быстро определить и устранить причину. Проблема может быть вызвана рядом факторов, начиная от неправильного подключения и заканчивая неисправностью оборудования.
- Проверьте подключение проводов. Убедитесь, что кабель правильно подключен к розетке и устройству. Неправильное подключение проводов, например, перепутанные контакты, может быть основной причиной отсутствия сигнала.
- Проверьте качество кабеля. Старые или поврежденные кабели могут нарушить сигнал. Протестируйте кабель на целостность или попробуйте заменить его на новый, если есть сомнения.
- Проверка контактов на розетке. Убедитесь, что контакты в розетке не окислились и не имеют механических повреждений. Используйте мультиметр для проверки наличия напряжения на клеммах.
- Проверьте оборудование. Убедитесь, что телефон или модем исправны. Проблемы могут быть связаны с неисправностью самого устройства. Попробуйте подключить другое устройство, чтобы исключить эту причину.
- Проверьте настройку оборудования. Некорректные настройки на устройстве могут быть причиной отсутствия сигнала. Например, неверно выбранный режим связи или отключенный режим работы с сетью.
- Проверьте наличие линии у оператора. В некоторых случаях отсутствие сигнала связано с проблемами на стороне оператора. Позвоните в службу поддержки, чтобы выяснить, есть ли технические работы или отключения.
Каждый из этих шагов поможет точно локализовать проблему и устранить ее, чтобы восстановить нормальное функционирование линии связи.
Вопрос-ответ:
Как правильно подключить телефонную розетку к двухжильному кабелю?
Для подключения телефонной розетки к двухжильному кабелю нужно выполнить несколько шагов. Во-первых, следует убедиться, что кабель имеет два провода — один для передачи сигнала, а второй для заземления. Далее, подключаем эти провода к соответствующим контактам в розетке. Обычно розетка имеет два контакта для подключения: один для «положительного» провода, второй для «отрицательного». Важно аккуратно закрепить провода, чтобы они не могли случайно оторваться, а также избегать короткого замыкания. Если вы не уверены в своих силах, лучше обратиться к специалисту для проверки подключения.
Можно ли подключить телефонную розетку к обычному двухжильному кабелю?
Да, можно, если кабель соответствует требованиям. Однако важно, чтобы два проводника, которые вы используете, были правильно изолированы и не пересекались. В случае, если кабель не имеет должной изоляции, существует риск короткого замыкания или повреждения устройства. Также стоит проверить, что ваша телефонная система поддерживает такую проводку. Обычно для телефонных линий используют провод с изоляцией, чтобы минимизировать возможные помехи в работе.
Какие ошибки можно сделать при подключении телефонной розетки к двухжильному кабелю?
При подключении телефонной розетки к двухжильному кабелю можно сделать несколько распространенных ошибок. Например, неправильно подключить провода к контактам розетки, что может привести к плохому контакту или даже короткому замыканию. Также важно убедиться, что кабель правильно уложен и не поврежден, так как любые повреждения изоляции могут вызвать сбои в работе телефона. Наконец, не стоит забывать о безопасности — кабель должен быть надежно закреплен, чтобы избежать его случайного обрыва или контакта с другими проводами.
Нужно ли использовать специализированные инструменты для подключения телефонной розетки?
Для подключения телефонной розетки к кабелю вполне достаточно стандартных инструментов, таких как отвертка для крепления проводов и нож для снятия изоляции. Однако если у вас нет опыта в подобных работах, могут пригодиться и другие инструменты, например, монтажный инструмент для клемм. Также стоит использовать инструменты с антискользящими рукоятками, чтобы снизить риск случайных повреждений проводов или розетки.
Как узнать, правильно ли подключена телефонная розетка к кабелю?
Чтобы проверить правильность подключения телефонной розетки, можно использовать мультиметр для проверки наличия сигнала. Подключите телефон к розетке и убедитесь, что линия работает — телефон должен нормально звонить и принимать вызовы. Если сигнал не проходит, следует перепроверить подключения и убедиться в надежности контактов. Также стоит проверить, не поврежден ли сам кабель и нет ли в нем коротких замыканий.
Можно ли подключить телефонную розетку к двухжильному кабелю?
Да, подключение телефонной розетки к двухжильному кабелю возможно. Телефонная линия обычно использует два провода для передачи сигнала: один для передачи, другой для приема. Для установки телефонной розетки вам нужно будет соединить два провода кабеля с соответствующими клеммами розетки. Важно соблюсти правильную полярность, чтобы телефон корректно работал. Также стоит учитывать, что для более стабильной работы телефона желательно использовать кабель с экраном или многожильный провод, но двухжильного вполне достаточно для обычных задач.
