Меднение – это процесс осаждения слоя меди на поверхности другого металла при помощи электрохимической реакции. В домашних условиях для этого требуется постоянный источник тока, раствор медного купороса и электропроводная ванна. Процесс позволяет улучшить проводимость, защитить от коррозии или подготовить поверхность к пайке.
Подготовка начинается с обезжиривания детали. Используется раствор соды или технический спирт. После этого поверхность следует тщательно зачистить наждачной бумагой с зернистостью от 600 до 1000 и промыть в дистиллированной воде. Загрязнения и оксидный слой мешают равномерному осаждению меди.
Для электролита применяется водный раствор медного купороса (CuSO₄·5H₂O) с добавлением серной кислоты в концентрации 5–10 %. На каждый литр воды берут 200–250 г купороса. Электрод из меди подключается к положительному полюсу источника питания, заготовка – к отрицательному. Ток выставляется из расчёта 0,1–0,2 А на квадратный дециметр поверхности.
Время обработки зависит от желаемой толщины слоя: для покрытия в 20–30 мкм достаточно 20–30 минут. После процедуры деталь промывают водой и сушат. Для повышения адгезии медного слоя можно прогреть изделие в духовке при температуре 100–120 °C в течение 15 минут.
Процесс безопасен при соблюдении элементарных правил: использовать перчатки, проветривать помещение, не допускать попадания раствора на кожу и слизистые. Хранить электролит нужно в герметичной пластиковой ёмкости в недоступном для детей месте.
Выбор подходящего металла для меднения
Меднение лучше всего ложится на металлы с хорошей проводимостью и адгезией к меди. Оптимальные варианты: сталь, латунь, никель и цинк. Эти материалы обеспечивают стабильное сцепление и равномерный слой покрытия.
Сталь требует предварительного удаления оксидов и обезжиривания, иначе медь отслоится. Подходит как углеродистая, так и нержавеющая, но в случае с последней желательно проводить активное травление.
Латунь покрывается без промежуточных слоев. Перед нанесением меди достаточно механической обработки и очистки раствором кислоты. Поверхность должна быть слегка шероховатой.
Никель не нуждается в подслоях и хорошо удерживает медь. Требуется обезжиривание и кратковременное активирование раствором серной кислоты.
Цинк меднится легко, но требует осторожности: при длительном контакте с кислотными растворами поверхность разрушается. Используются слабокислые электролиты с контролем времени экспозиции.
Алюминий и его сплавы – проблемный материал. Из-за пассивной оксидной пленки медь на нём плохо удерживается. Требуется сложная предварительная обработка с цинкатированием. В домашних условиях такой процесс нестабилен.
Медь на свинце, олове и их сплавах держится плохо из-за слабой адгезии. Эти металлы не рекомендуются для домашнего меднения.
Подготовка поверхности: очистка и обезжиривание
Перед меднением металл необходимо очистить от оксидов, ржавчины, краски и любых загрязнений. Подходит механическая и химическая обработка. Для стали и меди можно использовать мелкую наждачную бумагу (P320–P600) или латунную щетку. Алюминий очищается мягче – абразивной губкой или пастой на основе оксида алюминия.
После механической обработки важно удалить пыль. Металл промывается в теплой воде с добавлением пищевой соды (1 чайная ложка на 0,5 литра), затем тщательно ополаскивается.
Обезжиривание обязательно, иначе медь не будет прочно держаться. Подходит ацетон, технический спирт, изопропанол. Жидкость наносится салфеткой без ворса, поверхность протирается до полного удаления жирных следов. При работе с оцинкованными деталями стоит использовать щелочной обезжириватель (например, раствор кальцинированной соды – 20 г на 1 литр воды), нагретый до 50–60 °C.
После обезжиривания металл не трогают руками. Заготовку переносят в ванну пинцетом или чистым пластиковым зажимом. Если поверхность побелела или потемнела – это признак остаточных загрязнений, процедуру нужно повторить.
Необходимые реагенты и где их приобрести
Медный купорос (сульфат меди) – основной источник меди для осаждения. Продаётся в магазинах садоводства под названием «средство от грибка» или «бордоская смесь». Ищите упаковки с пометкой «CuSO₄·5H₂O». Убедитесь, что продукт чистый, без примесей извести.
Серная кислота нужна для подкисления раствора. Используется аккумуляторная кислота с плотностью 1,25–1,27 г/см³. Продаётся в автомагазинах как «электролит для аккумуляторов». Обязательно проверяйте плотность на упаковке, избегайте составов с добавками.
Дистиллированная вода используется для приготовления раствора. Подходит технический дистиллят, продающийся в автомагазинах. Обычная водопроводная вода не годится из-за содержания ионов кальция и магния, которые ухудшают осаждение.
Соль-носитель, например сульфат натрия или уксусная кислота (в малых концентрациях), может использоваться для стабилизации процесса. Продаются в химических магазинах или интернет-магазинах лабораторных реактивов. При выборе обращайте внимание на степень чистоты – маркировка «чда» или «реактив» предпочтительна.
Средства для обезжиривания: технический ацетон, изопропанол или кальцинированная сода. Ацетон и изопропанол есть в строительных и хозяйственных магазинах, соду – в хозяйственных отделах или на рынках бытовой химии.
Медные электроды необходимы при использовании метода электролиза. Их можно изготовить из обрезков медной проволоки без изоляции (не лужёной) или приобрести пластины в интернет-магазинах металлов и электродов.
Сборка электролитической установки дома

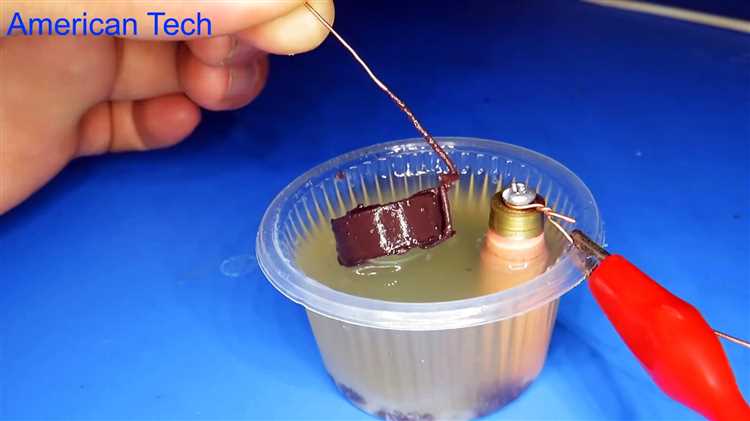

Для нанесения медного покрытия в домашних условиях потребуется собрать простую электролитическую установку. Она включает источник питания, электролитическую ванну, анод, катод и проводку.
- Источник питания: блок питания с регулировкой напряжения 3–12 В постоянного тока. Оптимально использовать лабораторный блок или зарядное устройство с выходом 5 В и током до 2 А.
- Ванна: пластиковая емкость объёмом от 1 до 3 литров, устойчивая к растворам серной кислоты и медного купороса.

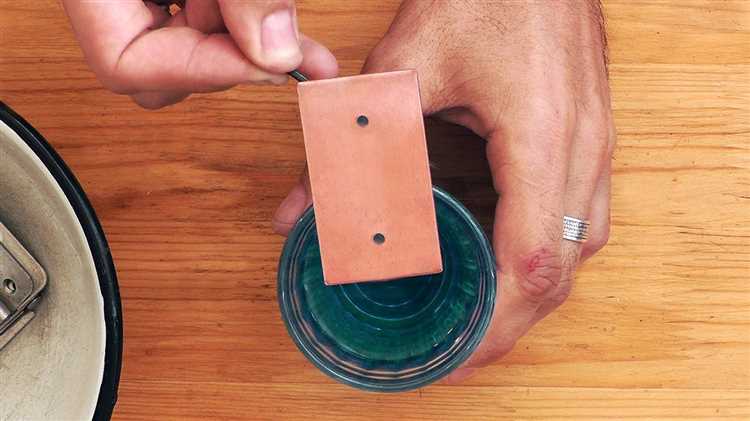

- Анод: пластина из чистой меди, площадь которой соизмерима с размерами обрабатываемой детали. Медный анод растворяется, поэтому важно использовать чистую медь без покрытия и примесей.
- Катод: металлическая деталь, которую необходимо покрыть. Поверхность должна быть обезжирена и зачищена до блеска.
- Провода: медные, сечением не менее 0,75 мм², с зажимами типа «крокодил».
- Заполнить ванну электролитом – смесью дистиллированной воды, медного купороса (150–200 г/л) и серной кислоты (до 50 мл/л). Температура раствора – 20–30°C.
- Подключить анод к положительному выходу блока питания, катод – к отрицательному.

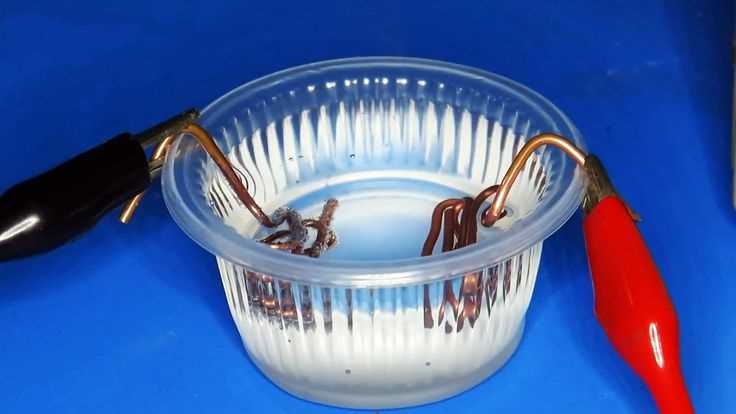

- Разместить анод и катод в растворе параллельно друг другу на расстоянии 5–10 см. Не допускать касания деталей.
- Включить питание. Начать с напряжения 3–4 В. При увеличении площади катода допускается повышение напряжения до 6 В.
- Следить за равномерностью осаждения меди. Продолжительность процесса – от 10 до 60 минут в зависимости от толщины покрытия.
После окончания электролиза отключить питание, извлечь деталь, промыть водой и высушить. Поверхность можно дополнительно отполировать для увеличения блеска.
Процесс меднения: пошаговая инструкция
Перед началом процесса необходимо подготовить рабочее место с доступом к вентиляции и защитной экипировкой: резиновыми перчатками, очками и фартуком. Температура раствора – комнатная, не выше 25 °C.
1. Подготовка детали
Металл очищается от жира, ржавчины и окислов. Используется наждачная бумага зернистостью 400–600 и обезжириватель (ацетон или изопропиловый спирт). После обработки деталь промывается дистиллированной водой.

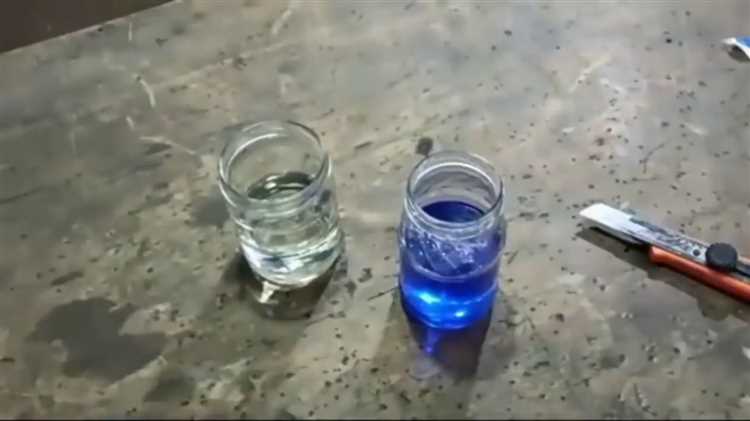

2. Приготовление электролита
Раствор готовится из следующих компонентов:
- Медный купорос (CuSO₄·5H₂O) – 200 г
- Серная кислота (H₂SO₄, 15–20 %) – 50 мл
- Дистиллированная вода – до 1 л
Кислоту добавляют в воду, а не наоборот. Перемешивание ведётся в стеклянной или пластиковой ёмкости, без металлических предметов.
3. Подключение источника тока
Используется блок питания с регулировкой тока. Оптимальное напряжение – 3–6 В. Ток выставляется из расчёта 0,05–0,1 А на 1 см² обрабатываемой поверхности.
Катод – заготовка, анод – медная пластина. Оба контакта должны быть надёжно закреплены и полностью погружены в раствор, не касаясь друг друга. Расстояние между электродами – 3–5 см.

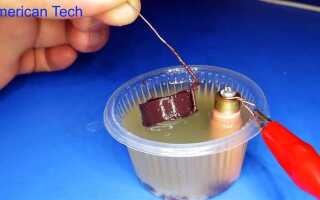

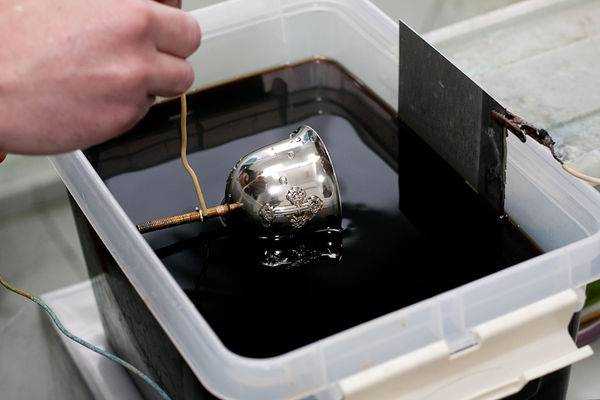

4. Меднение
Процесс длится от 30 минут до 2 часов в зависимости от желаемой толщины слоя. Появление равномерного красноватого оттенка – признак стабильного осаждения меди. При помутнении раствора процесс останавливают и проводят фильтрацию.
5. Завершение
Деталь извлекается, промывается в дистиллированной воде, затем нейтрализуется в слабом растворе соды (1 ч. ложка на стакан воды), повторно ополаскивается и сушится на воздухе. При необходимости слой можно полировать войлоком с пастой ГОИ.
Как проверить прочность и равномерность покрытия
Для оценки прочности медного покрытия применяют метод испытания на адгезию с помощью скотча. На поверхность покрытия наносят полоску клеевой ленты, плотно прижимают и резко отрывают. Если на ленте не остаётся медной пленки, адгезия считается хорошей.
Равномерность слоя определяют визуально при ярком свете и при помощи увеличительного стекла или лупы с увеличением от 10× до 20×. Следует проверить отсутствие пропусков, пятен или утолщений. Цвет покрытия должен быть однородным, без темных или светлых участков.
Толщину медного слоя измеряют микрометром или толщиномером пленок, желательно в нескольких точках. Для домашнего контроля достаточно определить среднее значение и проверить отклонения: они не должны превышать 10% от средней толщины.
Дополнительно можно проверить покрытие на устойчивость к механическим повреждениям, осторожно проведя по поверхности иглой или острым предметом. Следы царапин должны быть минимальными, без отслаивания меди.
Для оценки электрической проводимости используют мультиметр с функцией измерения сопротивления. Равномерный слой медного покрытия обеспечивает стабильное и низкое сопротивление по всей площади.
Вопрос-ответ:
Какие материалы и инструменты нужны для покрытия меди на металл дома?
Для нанесения медного покрытия на металл потребуется несколько основных материалов: медный электролит (обычно это раствор меди сульфата), источник электрического тока (например, небольшой блок питания или батарея), медный анод, а также подготовленная металлическая заготовка — катод. Кроме того, пригодятся емкости для раствора, провода с зажимами, щетка для очистки поверхности и средства для обезжиривания. Важно, чтобы поверхность металла была тщательно очищена от загрязнений и окислов, иначе покрытие ляжет неравномерно или будет отслаиваться.
Как подготовить металлическую поверхность для меднения, чтобы покрытие получилось прочным и ровным?
Подготовка начинается с механической очистки — поверхность нужно тщательно очистить от грязи, ржавчины и старых покрытий с помощью металлической щетки или наждачной бумаги. Затем металл обезжиривают с помощью спирта или специального раствора, чтобы убрать следы жира и пыли. После этого поверхность рекомендуется промыть чистой водой и высушить. Чем лучше подготовлена основа, тем качественнее и ровнее ляжет медное покрытие, и тем дольше оно прослужит.
Можно ли покрыть медью сталь или алюминий дома, и чем отличается процесс для разных металлов?
Медь можно наносить на сталь и другие металлы, но технология отличается. Сталь требует тщательной очистки и иногда предварительной обработки, например, нанесения слоя никеля, чтобы улучшить адгезию меди. Для алюминия процесс сложнее — этот металл склонен к образованию прочной оксидной пленки, которая мешает осаждению меди. Чтобы покрыть алюминий медью, обычно применяют специальные химические обработки для снятия оксидов и создания активной поверхности, либо используют предварительное нанесение барьерных слоев. Без таких мер медь просто не закрепится на алюминии надежно.
Какие риски и ошибки могут возникнуть при самостоятельном покрытии меди, и как их избежать?
Основные трудности связаны с неправильной подготовкой поверхности и несоблюдением условий электролиза. Если металл недостаточно чистый или влажный, покрытие будет неровным и может быстро слоиться. Слишком сильный ток вызывает образование пузырьков и пятен, а слабый — медленное или неполное осаждение меди. Также важно использовать правильный состав электролита и соблюдать правила безопасности при работе с химикатами и электричеством. Чтобы избежать проблем, нужно тщательно подготовить детали, контролировать силу тока и время процедуры, а также внимательно следить за состоянием раствора.
Как ухаживать за медным покрытием после нанесения, чтобы сохранить его внешний вид и свойства?
После завершения покрытия медью важно аккуратно промыть изделие чистой водой и высушить. Для сохранения внешнего вида следует избегать контакта с агрессивными средами — кислотами, солями, которые могут вызвать потемнение или коррозию. При необходимости покрытие можно периодически протирать мягкой тканью, чтобы удалить пыль и налёт. В некоторых случаях медное покрытие защищают специальными восками или прозрачными лаками, чтобы продлить срок службы и сохранить блеск. Хранить такие изделия лучше в сухом месте, избегая повышенной влажности.
Загрузка...
