Использование детектора скрытой проводки – обязательный этап перед сверлением, штроблением или монтажом навесного оборудования в жилых и производственных помещениях. Неправильная работа с устройством может привести не только к повреждению электрической сети, но и к опасным ситуациям, включая поражение током и короткое замыкание.
Современные модели детекторов позволяют определять проводку на глубине до 50 мм, а продвинутые устройства – до 100 мм, в зависимости от материала стены. Важно понимать, что металлические и бетонные поверхности могут влиять на точность сигнала, особенно при наличии арматуры или электромагнитных помех.
Перед началом работы необходимо убедиться, что батареи устройства полностью заряжены, а поверхность стены – сухая и чистая. Рекомендуется отключить в помещении все мощные электроприборы, которые могут создавать наводки и снижать точность сканирования. При калибровке прибора его следует плотно прижать к поверхности и удерживать в неподвижном положении в течение нескольких секунд.
Обнаружив скрытую проводку, стоит отметить границы участка, используя малярный скотч или строительный карандаш. Не следует полагаться на первое же показание – для точности рекомендуется провести сканирование повторно под разными углами и направлениями. Особенно внимательно следует проверять участки вблизи розеток, выключателей и распределительных коробок.
При работе с гипсокартоном, за которым проложены коммуникации, следует учитывать, что провода могут быть не зафиксированы жестко. В этом случае использование детектора с функцией анализа изменения электромагнитного поля окажется более эффективным, чем простые индукционные модели.
Как выбрать подходящий тип детектора для конкретной задачи
Электромагнитные детекторы подходят для обнаружения активных электрических кабелей под напряжением. Они реагируют на электромагнитное поле, создаваемое током, но не фиксируют провода без питания. Используются при работах в жилых помещениях, где предполагается наличие напряжения на линиях.
Электростатические детекторы определяют наличие проводки за счёт фиксирования электрического поля. Работают даже при минимальной активности в проводе, но теряют точность при наличии экранирования (металлические обшивки, армированный бетон). Рекомендованы для работ в гипсокартонных перегородках и деревянных конструкциях.
Многофункциональные детекторы сочетают в себе электромагнитный, электростатический и радиочастотный анализ. Актуальны для профессионалов, работающих с различными материалами: кирпич, бетон, дерево, гипс. Позволяют точно определить глубину залегания объекта и его тип (металл, токоведущий кабель, пустоты).
Радиолокационные (GPR) детекторы используют импульсные радиоволны и обеспечивают наиболее точное сканирование. Подходят для анализа армированных бетонных плит, поиска скрытых труб и кабелей на глубине до 15–20 см. Требуют навыков интерпретации сигнала и актуальны в строительстве, ремонте несущих конструкций и инженерных обследованиях.
Перед выбором устройства важно учитывать материал стены, предполагаемую глубину прокладки коммуникаций и необходимость в различении типов объектов.
Подготовка стены к сканированию: что нужно учесть
Перед началом сканирования удалите все предметы с поверхности стены. Зеркала, картины, полки и металлический декор могут искажать показания детектора. Прибор может зафиксировать металлические крепления как элементы скрытой проводки.
Очистите участок стены от пыли, жира и влаги. Загрязнения могут повлиять на чувствительность сенсоров, особенно в бесконтактных емкостных моделях. Используйте сухую ткань или мягкий чистящий раствор без спирта.
Если стена окрашена краской с металлическими частицами или покрыта фольгированной изоляцией, это может мешать обнаружению проводки. В таком случае проведите тестовое сканирование на участке с заведомо известной проводкой и скорректируйте чувствительность прибора, если такая функция предусмотрена.
Оцените материал стены: гипсокартон, кирпич, бетон или дерево. Детекторы по-разному реагируют на плотность и состав основы. В настройках прибора выберите соответствующий режим или уточните допустимую глубину сканирования в инструкции.
Избегайте сканирования при сильных электромагнитных помехах. Не используйте прибор рядом с работающими трансформаторами, мощными источниками света или бытовой техникой с высокочастотными импульсами. Это может вызвать ложные срабатывания.
Убедитесь, что прибор полностью заряжен или оснащён свежими батареями. Нестабильное питание может снизить точность измерений и увеличить время отклика устройства.
Правильное расположение прибора при поиске проводки
Детектор должен плотно прилегать к стене под углом 90° – отклонения и наклоны искажают показания. Положение устройства строго параллельно полу или потолку позволяет точно отследить направление кабеля.

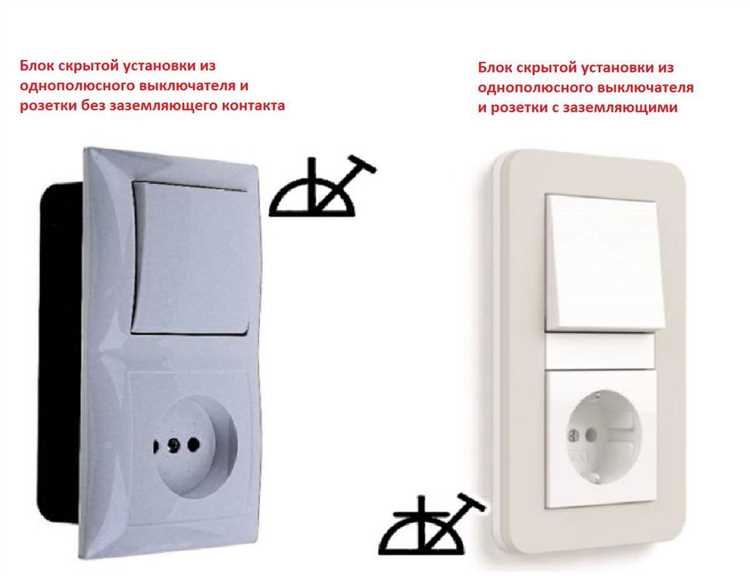

Начинать сканирование следует на высоте 10–15 см от розеток или выключателей – именно от них чаще всего уходит проводка. Вести прибор нужно медленно, со скоростью не более 2–3 см в секунду, при этом контролируя равномерное давление на поверхность.
Критично избегать резких движений и сдвигов в стороны – это приводит к ложным срабатываниям. Прибор должен проходить по предполагаемой трассе параллельно возможному направлению проводки. Например, если кабель уходит вертикально вверх от выключателя, сканировать нужно строго по вертикали.
При обнаружении сигнала необходимо несколько раз повторно провести по участку в перпендикулярных направлениях. Это позволяет точно определить центр трассы и глубину залегания кабеля, если устройство поддерживает такую функцию.
Для бетонных стен с арматурой рекомендуется дополнительно учитывать возможные помехи и использовать режим калибровки, если он предусмотрен в конструкции прибора. Это исключит путаницу между металлом арматуры и медным проводом.
Особенности настройки чувствительности детектора
Правильная настройка чувствительности определяет точность обнаружения и минимизирует ложные срабатывания. Большинство детекторов скрытой проводки оснащены регулятором уровня чувствительности, позволяющим адаптировать устройство под конкретную задачу и тип поверхности.
При работе с гипсокартоном рекомендуется устанавливать средний уровень чувствительности. Высокая чувствительность может привести к определению металлических профилей как проводки, а заниженная – пропустить кабель с экранирующей оплёткой.
Для бетонных стен используйте повышенную чувствительность. Арматура и плотность материала требуют большей чувствительности, чтобы детектор мог различать между металлом и проводкой под напряжением. После первого сканирования стоит уменьшить чувствительность и повторно проверить сигнал – это позволит исключить помехи.
При сканировании деревянных конструкций настройку следует начинать с минимального значения. Древесина не экранирует сигнал, поэтому даже низкий уровень позволяет зафиксировать проводку, не реагируя на другие объекты.
Если прибор поддерживает автоматическую калибровку, сначала удерживайте его на участке без предполагаемой проводки, чтобы задать фоновый уровень. После этого медленно перемещайте по проверяемой поверхности, корректируя чувствительность вручную при изменении глубины залегания объекта.
Регулярно контролируйте результат на известном участке с кабелем – это позволяет убедиться в корректности выбранной настройки.
Чтение и интерпретация показаний прибора

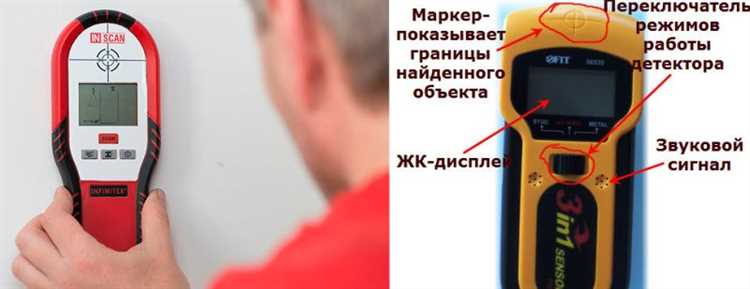

После включения детектора и выбора соответствующего режима (металл, проводка под напряжением, дерево) важно правильно интерпретировать отклик устройства. Каждый тип сигнала имеет свою специфику отображения на экране и в звуковом сопровождении.
- Если прибор обнаруживает напряжение, на дисплее отображается соответствующий символ, сопровождаемый прерывистым звуковым сигналом. Приближение к источнику тока усиливает частоту сигнала.
- Металлические объекты отображаются иным значком и сопровождаются устойчивым звуком. Если металл – это элемент арматуры, сигнал остается стабильным и без скачков.
- Провода под штукатуркой обычно дают прерывистый сигнал на глубине до 50 мм. При этом индикатор может показывать как металл, так и напряжение – важно учитывать оба параметра одновременно.
Для точного позиционирования используйте перекрестные движения: перемещайте прибор горизонтально и вертикально. Максимальная амплитуда сигнала указывает на центр объекта.
- Подведите прибор к предполагаемой зоне сканирования и дождитесь стабилизации показаний.
- Двигайте устройство медленно, не отрывая от поверхности, с постоянной скоростью – резкие движения снижают точность.
- Если сигнал нестабилен, отключите рядом находящиеся электроприборы – они могут создавать помехи.
- При обнаружении нескольких сигналов подряд, сделайте отметки на стене – это поможет отследить направление проводки.
Не полагайтесь на один проход: повторное сканирование с другого угла повышает точность. При расхождении показаний предпочтение отдается зоне с наибольшей и стабильной реакцией прибора.
Опасности при сканировании под напряжением и как их избежать
Сканирование скрытой проводки под напряжением несёт риск поражения электрическим током из-за случайного контакта с оголёнными или повреждёнными проводами. При работе с детектором необходимо избегать касания металлических частей оборудования и стен, особенно в условиях повышенной влажности.
Некорректная настройка прибора на высокую чувствительность может привести к ложным срабатываниям и попыткам вскрытия стен в ненужных местах, что увеличивает риск повреждения проводки и последующего короткого замыкания.
Использование неисправных или неправильно откалиброванных детекторов увеличивает вероятность пропуска активных проводов или ошибочной идентификации объектов под напряжением, что повышает риск травмирования и повреждения электросети.
Перед началом работы необходимо проверить целостность изоляции детектора, состояние батарей и соблюдать дистанцию не менее 10 см от электропроводки для точного измерения. При обнаружении проводов под напряжением следует немедленно прекратить работу и использовать защитные средства – изолирующие перчатки и инструменты с диэлектрическими покрытиями.
Для минимизации рисков запрещено работать одному в зоне с потенциально опасным напряжением. Обязательно следует уведомить ответственных за электроснабжение о предстоящих работах и иметь под рукой средства экстренного отключения питания.
Что делать при обнаружении скрытой проводки в месте планируемого сверления
При выявлении скрытой проводки в зоне сверления необходимо немедленно прекратить работы, чтобы избежать повреждения кабелей и риска поражения электрическим током. Первым шагом следует уточнить тип и назначение проводки – для этого используйте индикатор напряжения или мультиметр с функцией проверки цепи.
Далее отметьте точное расположение проводки на поверхности стены с помощью карандаша или маркера. Если проводка проходит горизонтально или вертикально, отступите от обнаруженного места минимум 10 см в обе стороны при сверлении, чтобы избежать механического контакта с кабелем.
Если место сверления критично и нельзя обойти, рекомендуется вызвать квалифицированного электрика для отключения питающей линии и визуального осмотра скрытой проводки. В случае сложной разводки проводов применяйте инструмент с контролем глубины сверления, чтобы минимизировать риск повреждения.
Запрещается использовать молоток или ударные режимы на дрели в зоне обнаруженной проводки, так как вибрации могут нарушить изоляцию. Вместо этого применяйте низкоскоростное сверление с плавным нажимом.
Если проводка расположена слишком близко к поверхности, рассмотрите альтернативные варианты крепления или выбора другого места сверления. В любом случае все действия должны соответствовать требованиям электробезопасности и действующим нормативам.
Вопрос-ответ:
Как правильно подготовить детектор скрытой проводки к работе?
Перед использованием детектора нужно проверить его батарейки или аккумулятор и при необходимости заменить их. Осмотрите прибор на предмет видимых повреждений и очистите датчик от пыли и грязи. Настройте чувствительность в соответствии с рекомендациями производителя, чтобы повысить точность поиска. Также рекомендуется ознакомиться с инструкцией по применению для конкретной модели.
Какие материалы стен могут влиять на работу детектора и как это учитывать?
Детекторы могут испытывать сложности при работе с бетонными стенами, особенно если в них присутствуют арматурные сетки или толстый слой штукатурки. Металлические элементы создают помехи и могут вызывать ложные срабатывания. При работе со стенами из гипсокартона или дерева таких препятствий меньше, но всё равно стоит проверять несколько точек для уверенности в результате.
Можно ли использовать детектор скрытой проводки для поиска проводов под покрытием из плитки или ламината?
Да, прибор предназначен для обнаружения металлических элементов, включая провода под такими покрытиями. Однако толщина и материал покрытия могут снижать чувствительность устройства. Для лучшего результата стоит медленно перемещать детектор по поверхности, уделяя внимание участкам, где возможно прокладывание проводки. В случае сомнений, стоит сделать несколько замеров в разных местах.
Какие ошибки чаще всего совершают при работе с детектором и как их избежать?
Одной из распространённых ошибок является слишком быстрая прокрутка устройства по стене, из-за чего сигнал не успевает стабилизироваться. Также неправильно настроенная чувствительность приводит к пропуску проводки или ложным срабатываниям. Рекомендуется внимательно изучить инструкцию, работать медленно, а при обнаружении сигнала повторить измерение в нескольких точках, чтобы подтвердить результат.
Что делать, если детектор постоянно показывает наличие проводов, но в стене ничего нет?
Возможна ложная индикация, вызванная металлическими элементами конструкции, например, арматурой, гвоздями или металлическими сетками. Также прибор может реагировать на электромагнитные помехи от бытовых приборов или электропроводки, находящейся рядом. Попробуйте изменить настройки чувствительности и отойдите от потенциальных источников помех. Если проблема сохраняется, проверьте устройство на исправность или обратитесь в сервисный центр.
Как правильно подготовить детектор скрытой проводки к работе?
Перед использованием устройства необходимо проверить состояние батареек или аккумулятора, убедиться, что корпус и датчики чистые и не повреждены. Рекомендуется ознакомиться с инструкцией производителя, чтобы понять особенности конкретной модели. При первом включении детектора стоит провести калибровку, если это предусмотрено, и проверить его работу на известном участке стены с проводкой. Это поможет избежать ложных срабатываний и повысит точность поиска.
Какие ошибки чаще всего допускают при использовании детектора скрытой проводки и как их избежать?
Одной из распространённых ошибок является слишком быстрое или неровное движение прибора по поверхности стены, что приводит к неправильным показаниям. Следует медленно и равномерно водить прибором, удерживая его под правильным углом. Также некоторые пользователи не учитывают влияние металлических предметов в стене, например арматуры или гвоздей, которые могут давать ложные сигналы. Чтобы минимизировать такие ошибки, рекомендуется сначала провести тестирование на участках без электропроводки, а также держать прибор подальше от сильных электромагнитных помех. Кроме того, нельзя забывать о регулярной проверке работоспособности прибора и замене элементов питания при необходимости.
