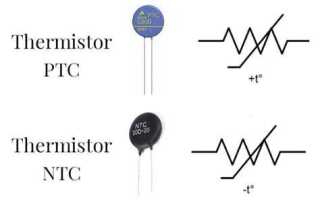

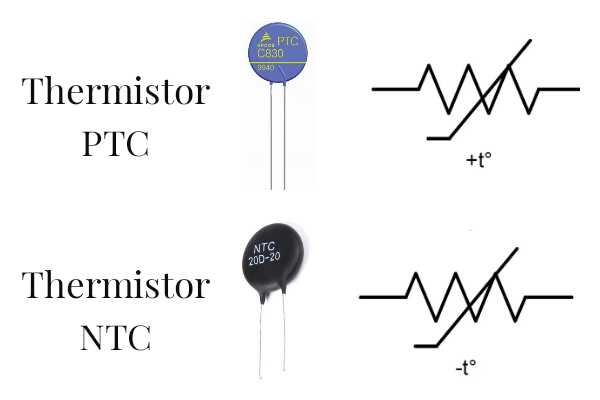

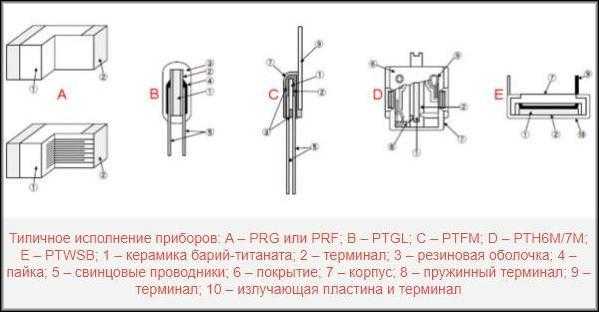

PTC (Positive Temperature Coefficient) элементы используются в цепях защиты и саморегулирующегося нагрева. Их ключевая характеристика – резкое увеличение сопротивления при достижении определённой температуры. Температура срабатывания варьируется в зависимости от состава материала и назначения компонента, но чаще всего находится в диапазоне от 60 °C до 180 °C.
Для полимерных PTC термисторов температура срабатывания составляет около 85–135 °C. Они применяются в устройствах защиты от перегрева, например в аккумуляторах и трансформаторах. Керамические PTC компоненты (на основе бариевых титанатов) могут срабатывать при температурах от 120 °C до 250 °C и используются в нагревательных элементах и бытовой технике.
Выбор температуры срабатывания зависит от конкретной задачи. Для защиты литий-ионных аккумуляторов применяются PTC с температурой срабатывания не выше 100 °C, чтобы исключить термический разгон. В системах антиобледенения выбираются элементы с рабочим диапазоном около 150 °C, чтобы обеспечить устойчивый обогрев без риска перегрева.
Рекомендуется учитывать не только номинальную температуру срабатывания, но и допуски, заявленные производителем. Например, элемент с номинальной температурой 120 °C может начать изменять сопротивление уже при 115 °C, а полное отключение произойдёт при 130 °C. Это критично при проектировании схем с жёсткими температурными ограничениями.

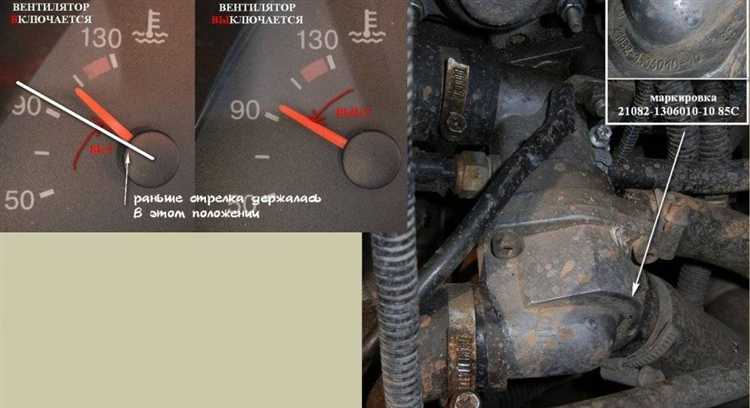

Как определить температуру срабатывания PTC элемента по маркировке
Маркировка PTC-элемента обычно наносится на корпус и содержит цифровое или буквенно-цифровое обозначение. Один из самых распространённых форматов – трёхзначный код, например, «120» или «135». Эти числа чаще всего указывают на номинальную температуру срабатывания в градусах Цельсия. В примере «120» – элемент переходит в высокоомное состояние при достижении 120 °C.
Некоторые производители используют обозначения вроде «TR135-15», где первая часть указывает на температуру срабатывания – 135 °C, а вторая – на максимальный ток или диаметр. Расшифровку таких кодов желательно сверять с документацией производителя, так как структура может различаться.
Если маркировка выполнена в виде буквенно-цифрового кода, например, «B59802C0120A070», ключевыми являются цифры, расположенные ближе к центру. В этом примере «0120» также указывает на 120 °C. Такие коды типичны для SMD-компонентов от производителей вроде EPCOS.
Важно учитывать, что у PTC-термисторов может быть две температуры: температура переключения и максимальная рабочая температура. Маркировка обычно содержит первую. Для подтверждения следует обращаться к datasheet, где указана полная температурная характеристика, включая температурный коэффициент и точку перегиба сопротивления.
В случае отсутствия понятной маркировки, для определения температуры срабатывания возможно использование лабораторного прогрева с контролем сопротивления. Однако этот способ применим только при невозможности получить технические данные.
Влияние температуры окружающей среды на поведение PTC элемента
Температура окружающей среды напрямую влияет на начальное сопротивление и порог срабатывания PTC элемента. При повышении внешней температуры сопротивление при включении может увеличиться, а температура перехода в высокоомное состояние снизиться. Это особенно критично при эксплуатации в условиях, близких к температуре срабатывания.
Например, если номинальная температура срабатывания составляет 100 °C, а окружающая среда прогревается до 70 °C, элемент может войти в активный режим при меньшей нагрузке, чем предусмотрено. Это может вызвать ложные срабатывания, особенно при кратковременных токовых импульсах.
При низкой температуре окружающей среды сопротивление элемента в холодном состоянии уменьшается, что ведёт к более быстрому нарастанию тока при включении. Это может повысить риск термического удара, особенно в схемах без токовых ограничителей.
Для стабильной работы рекомендуется учитывать диапазон рабочих температур, указанный производителем. Если эксплуатация предполагается в условиях с колебаниями температуры свыше ±20 °C от комнатной, необходимо либо выбирать элемент с соответствующим температурным запасом, либо предусматривать термозащиту на уровне схемотехники.
Нельзя полагаться на номинальные значения без учёта реальных условий монтажа: близость к теплогенерирующим компонентам, отсутствие вентиляции или использование в герметичных корпусах также искажают температурный баланс и могут привести к преждевременному переходу элемента в защитное состояние.
Допуски и разброс температуры срабатывания в типовых PTC элементах
Температура срабатывания PTC термистора зависит от состава керамического материала, технологии производства и допустимых отклонений, заложенных производителем. Номинальная температура срабатывания (Curie point) указывается в технической документации и может варьироваться от 60 °C до 180 °C для стандартных компонентов.
Разброс температуры срабатывания у типовых моделей составляет от ±5 °C до ±15 °C. Например, для элемента с номинальной температурой 100 °C реальное срабатывание может происходить в диапазоне от 85 °C до 115 °C в зависимости от серии. Наибольший разброс наблюдается у термисторов, рассчитанных на массовое применение с низкой ценой, где точность не является приоритетом. Уточнённые модели, например, для использования в прецизионной защите, имеют допуск не более ±5 °C.
Факторы, влияющие на нестабильность порога срабатывания:
- Толщина и равномерность слоя PTC-материала
- Процентное соотношение легирующих добавок (например, BaTiO₃ с различным уровнем примесей)
- Тип корпуса и тепловой контакт с окружающей средой
Для схем, чувствительных к температурным порогам, не рекомендуется использовать компоненты с допуском выше ±10 °C. В этом случае предпочтительны PTC, прошедшие индивидуальную калибровку или сортировку по узкому диапазону. Производители, такие как EPCOS, Murata, TDK, предлагают серии с точностью до ±3 °C, однако это отражается на стоимости.
При выборе следует запрашивать температурную характеристику сопротивления (R-T кривая) и проверять реальные данные при испытаниях. В условиях массового производства допустимо закладывать температурный запас не менее 20 °C относительно максимальной температуры окружающей среды, чтобы компенсировать разброс параметров и тепловые задержки.
Методы лабораторного измерения температуры срабатывания
Для точного определения температуры срабатывания PTC-элементов применяют контролируемые методы нагрева с последующим анализом изменения сопротивления. На практике используют следующие подходы:
- Медленный равномерный нагрев в термокамере. Элемент размещают на термостойкой подложке в климатической камере с регулируемой температурой. Скорость повышения температуры не превышает 1–2 °C/мин, что позволяет зафиксировать точку резкого увеличения сопротивления. Измерение сопротивления проводят с помощью мультиметра или автоматизированной измерительной установки с регистрацией в реальном времени.
- Контактный нагрев на термоплате. PTC-компонент помещается на нагревательную поверхность с термопарой, установленной в непосредственной близости от корпуса. Температура повышается ступенчато с шагом 1 °C, выдержка на каждом уровне не менее 60 секунд. При достижении пороговой температуры фиксируют резкое изменение сопротивления – как правило, рост на 2–3 порядка.
- Метод с локальным подогревом микропаяльником. Используется при отсутствии климатической камеры. Контроль температуры осуществляется встроенным датчиком. Контактный прогрев ведётся до момента скачкообразного увеличения сопротивления. Метод менее точен, но пригоден для сравнительных тестов.
Во всех случаях рекомендуется использовать источник постоянного тока с ограничением по напряжению, чтобы исключить самонагрев PTC-элемента. Напряжение не должно превышать 10% от номинального значения срабатывания. Измерения повторяют не менее трёх раз для оценки стабильности пороговой температуры.
Как выбрать PTC элемент с нужной температурой срабатывания для схемы защиты
Перед выбором PTC элемента необходимо определить максимальную рабочую температуру устройства, в котором он будет установлен. Температура срабатывания PTC должна быть выше этой величины минимум на 10–15 °C, чтобы исключить ложное срабатывание при нормальной нагрузке.
Если PTC используется в цепях с высокими пусковыми токами, нужно учитывать тепловую инерцию элемента: выбирается модель с температурой срабатывания, достаточной для выдерживания кратковременных перегрузок без перехода в высокоомное состояние. Например, при пиковых нагревах до 90 °C имеет смысл выбрать элемент с температурой срабатывания от 110 °C и выше.
Для цепей питания микросхем и чувствительных компонентов следует использовать PTC элементы с низкой температурой срабатывания – в пределах 70–90 °C. В этом диапазоне срабатывание происходит до достижения критических температур для большинства полупроводниковых устройств.
При использовании в аккумуляторных сборках важна стабильность температуры срабатывания. Рекомендуется выбирать элементы с допуском не более ±5 °C. Также стоит учитывать характеристики окружающей среды – в герметичных корпусах нагрев может быть выше расчетного, и элемент должен иметь соответствующий запас по температуре.
В условиях, где возможен значительный нагрев от внешних источников, предпочтение отдается элементам с температурой срабатывания не ниже 120–130 °C. При этом учитывается возможное снижение ресурса элемента при регулярной работе вблизи предельных температур.
В документации на PTC указывается параметр Ttrip – температура, при которой элемент переходит в высокоомное состояние. Именно эту величину принимают за температуру срабатывания. Также следует обращать внимание на Thold – максимальную температуру, при которой элемент остаётся в низкоомном состоянии.
При выборе конкретной модели целесообразно проверять реальные параметры по данным производителя, а не полагаться только на номинальные значения: температурная характеристика может отличаться в зависимости от партии, диаметра и материала PTC.
Особенности температурной характеристики PTC элементов разных производителей
Температурная характеристика PTC элементов зависит от состава полимерной или керамической смеси, метода производства и контроля качества на конкретном заводе. Это влияет на точность температуры срабатывания, стабильность сопротивления и долговечность.
- Siemens: Точность срабатывания достигает ±3 °C. Температурный порог стабилен при 120–130 °C, выдерживает до 10 тысяч циклов переключения без снижения параметров.
- Schott: Использует керамические PTC с температурой срабатывания 85–95 °C. Отличаются быстрым ростом сопротивления при достижении порога и минимальным разбросом характеристик.
- Vishay: PTC элементы с диапазоном срабатывания от 60 до 150 °C. Производитель рекомендует выбирать элемент с запасом по температуре не менее 10 °C выше максимальной рабочей.
- Murata: Отличается устойчивостью к перепадам температуры, минимальное изменение температуры срабатывания при длительной эксплуатации – менее 2 °C за 1000 часов при максимальной нагрузке.
При выборе учитывайте следующие факторы:
- Диапазон рабочих температур и стабильность температуры срабатывания в условиях эксплуатации.
- Максимальное сопротивление после срабатывания – у разных производителей параметры могут отличаться в 2-3 раза.
- Срок службы при повторных циклах нагрева и охлаждения, особенно в высокочастотных режимах.
- Совместимость с окружающей средой – некоторые PTC устойчивы к влаге и химическим воздействиям, другие требуют дополнительной защиты.
Рекомендуется тестировать PTC элементы в реальных условиях, а не только опираться на паспортные данные, особенно если оборудование работает в нестандартных режимах или экстремальных условиях.
Вопрос-ответ:
Что такое температура срабатывания PTC элемента и как она определяется?
Температура срабатывания PTC элемента — это та температура, при которой сопротивление материала резко увеличивается. Обычно этот показатель фиксируется производителем и зависит от состава полупроводникового материала и его структуры. При достижении этой температуры элемент перестаёт пропускать значительный ток, защищая цепь от перегрузок.
Почему важно учитывать температуру срабатывания при выборе PTC элемента для конкретной задачи?
Температура срабатывания напрямую влияет на работу устройства, где используется PTC элемент. Если выбран элемент с температурой срабатывания слишком низкой, он может часто отключать питание при обычных рабочих условиях. При слишком высокой — защита может не сработать своевременно, что приведёт к перегреву и повреждению оборудования. Поэтому нужно подбирать PTC элемент с параметрами, соответствующими условиям эксплуатации.
Какие факторы влияют на точность температуры срабатывания PTC элемента?
На точность температуры срабатывания оказывают влияние химический состав материала, процесс изготовления, наличие примесей и механическое напряжение в элементе. Также значимы условия эксплуатации — влажность, температура окружающей среды и длительность работы под нагрузкой. Все эти параметры могут вызвать смещение порога срабатывания.
Можно ли регулировать температуру срабатывания PTC элемента после его изготовления?
Температура срабатывания PTC элемента задаётся технологией производства и изменению практически не поддаётся. Однако в некоторых случаях можно влиять на этот параметр выбором внешних компонентов, например, размещением элемента в корпусе с хорошим теплоотводом или применением дополнительных теплоизоляционных материалов, что влияет на температурный режим работы.
Какие последствия могут возникнуть, если PTC элемент сработает при неправильной температуре?
Если PTC элемент активируется при слишком низкой температуре, это может привести к частым ложным срабатываниям, что снизит надёжность и удобство работы устройства. При слишком высокой температуре срабатывания защита может не сработать вовремя, вызвав перегрев и повреждение цепи или подключённого оборудования. Оба варианта негативно влияют на безопасность и долговечность техники.
