Высокочастотные помехи (ВЧ-помехи) в электросети – это сигналы с частотами от нескольких килогерц до мегагерц, которые возникают вследствие работы импульсных источников питания, электромеханических коммутаций и радиочастотных устройств. Их амплитуда может достигать нескольких сотен милливольт, что существенно превышает нормальные уровни напряжения, искажая работу чувствительного оборудования.
Основные пути проникновения ВЧ-помех – это кабельные линии питания и распределительные щиты. Концентрация этих помех приводит к сбоям в работе электронных устройств, ухудшению качества сигнала в системах связи и повышенному износу электрооборудования. По данным исследований, в промышленных условиях уровень ВЧ-помех может превышать нормативные значения более чем в 5 раз.
Для снижения воздействия высокочастотных помех рекомендуется применять комплексные меры: установка фильтров гармоник с пропускной способностью выше 100 кГц, экранирование кабелей, использование разрядников и стабилизаторов напряжения. Контроль состояния сетевого оборудования и регулярный мониторинг спектра частот позволяют своевременно выявлять источники помех и минимизировать их влияние.
Методы выявления высокочастотных помех в бытовых электросетях
Широко используются осциллографы с полосой пропускания от 100 МГц, подключаемые через активные пробники с входным сопротивлением не ниже 1 МОм и минимальной ёмкостной нагрузкой. Это обеспечивает минимальное искажение сигнала и позволяет выявлять короткие импульсные выбросы и гармоники.
Для локализации источника ВЧ-помех применяют индуктометрические клещи с ферритовыми сердечниками, фиксирующие токи высокочастотного характера, проходящие по фазным и нулевым проводам. Совмещение данных клещей с анализом спектра помогает выделить конкретные участки сети, генерирующие помехи.
Использование пассивных фильтров с измерительным выходом позволяет сравнить параметры электросети до и после подключения фильтра, что подтверждает наличие и уровень ВЧ-помех. Практика показывает, что повышение коэффициента гармоник выше 5% свидетельствует о значимых искажения, требующих детальной диагностики.
Рекомендуется проводить измерения в разные временные интервалы, так как интенсивность ВЧ-помех зависит от нагрузки и работы бытовых приборов с импульсными блоками питания. Частотный анализ следует вести на диапазонах 10–500 кГц, где сосредоточены основные источники бытовых помех, таких как драйверы светодиодных ламп, инверторы и зарядные устройства.
Методы выявления должны сопровождаться документированием параметров с помощью цифровых регистраций, что позволяет выявить закономерности и адаптировать меры по снижению помех на бытовом уровне.
Основные источники высокочастотных помех в промышленном оборудовании

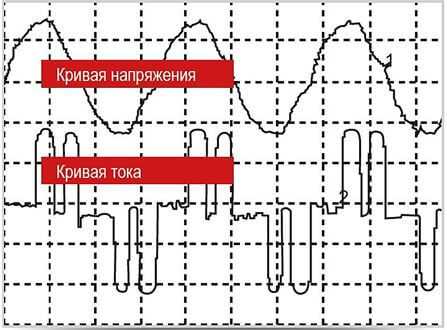

Импульсные источники питания и сварочные аппараты генерируют электромагнитные выбросы через быстродействующие переключатели и дроссели, что приводит к образованию высокочастотных гармоник с амплитудами, способными проникать в питающую сеть на десятки метров.
Контакторные и релейные системы с частыми коммутациями вызывают многократные переходные процессы, создающие шумы в диапазоне 150 кГц – 30 МГц. Пусковые токи асинхронных двигателей, особенно с применением звездно-треугольной схемы или плавного пуска, также приводят к кратковременным скачкам высокочастотных помех.
Рекомендуется использовать фильтры верхних гармоник, экранирование кабелей и раздельное заземление для снижения влияния этих источников. Применение синфазных дросселей и активных фильтров позволяет снизить уровень высокочастотных выбросов до нормативных значений. При проектировании важно учитывать расположение оборудования и минимизировать длину неэкранированных цепей.
Влияние высокочастотных помех на работу бытовой техники
Высокочастотные помехи (ВЧ-помехи) в электросети вызывают сбои и ускоренный износ бытовой техники, особенно чувствительной к качеству питания. Основные проблемы связаны с нарушением нормальной работы электронных блоков и повышением электромагнитной нагрузки на компоненты.
- Сбои в микроконтроллерах и цифровых схемах. ВЧ-помехи создают скачки напряжения, вызывающие ложные срабатывания, зависания или перезапуск устройств, таких как стиральные машины с электронным управлением и холодильники с цифровыми панелями.
- Нагрев элементов питания. Индуктивные и емкостные помехи приводят к дополнительным потерям энергии и локальному перегреву блоков питания и трансформаторов, снижая их ресурс и увеличивая риск выхода из строя.
- Ошибки в работе датчиков. ВЧ-помехи искажают сигналы датчиков температуры, влажности и движения, что приводит к неправильному функционированию умных бытовых систем и систем безопасности.
- Повышенный уровень шума и искажения в аудиотехнике. ВЧ-помехи вызывают слышимые помехи и искажения в динамиках, радио и телевизорах, ухудшая качество звука и изображения.
Для минимизации негативного влияния ВЧ-помех рекомендуется:

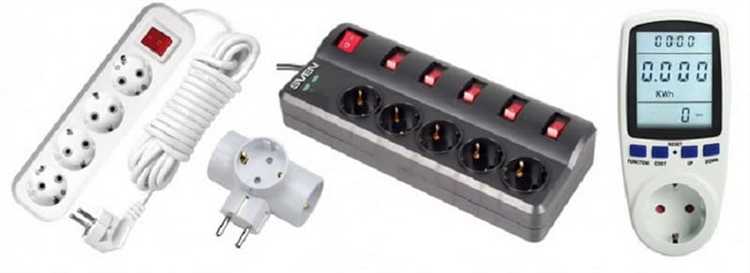

- Использовать сетевые фильтры с ферритовыми сердечниками, обеспечивающие подавление помех выше 100 кГц.
- Обеспечивать качественное заземление бытовых устройств для отвода высокочастотных токов.
- Применять раздельное питание для мощных электроприборов и чувствительной электроники.
- Периодически проверять и обновлять электропроводку, избегая контактов с повреждениями и коррозией, усиливающими ВЧ-помехи.

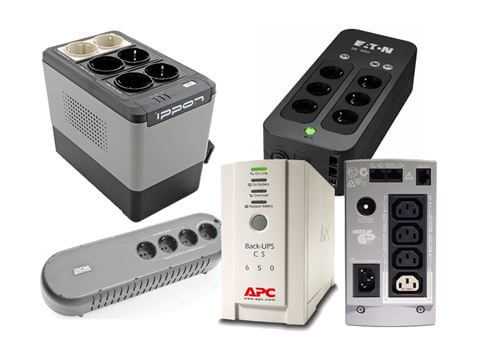

- Использовать стабилизаторы напряжения с функцией фильтрации ВЧ-помех для длительной защиты техники.
Способы снижения высокочастотных помех с помощью фильтров

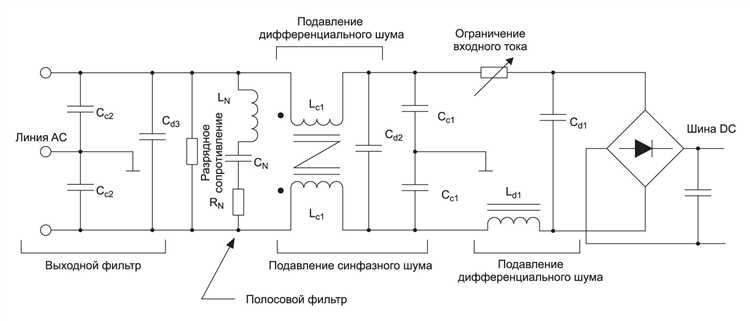

Для подавления высокочастотных помех в электросети применяют специализированные фильтры, разработанные с учётом диапазона частот и характера помех. Основные типы фильтров – LC-фильтры, фильтры на ферритовых кольцах и активные фильтры.
LC-фильтры состоят из последовательных катушек индуктивности и конденсаторов, обеспечивая низкое сопротивление на частотах основной сети и высокое – на частотах помех. Для высокочастотных помех эффективна конструкция с малыми индуктивностями и конденсаторами с низкими потерями, например, керамическими с классом Y2, которые выдерживают импульсные перенапряжения до 2,5 кВ.
Ферритовые кольца применяются для подавления высокочастотных составляющих, внося дополнительное активное и реактивное сопротивление на диапазоне 100 кГц–30 МГц. Правильный выбор материала кольца с высокой проницаемостью (например, N50, N87) и плотности обмотки обеспечивает уменьшение уровня шума до 20–30 дБ.
Активные фильтры основаны на электронике и способны компенсировать гармоники и выбросы в реальном времени. Они включаются параллельно нагрузке и отслеживают токи помех, создавая противофазные сигналы. Эффективность снижения превышает 40 дБ в диапазоне до 150 кГц, что особенно важно для чувствительной аппаратуры.
Оптимальная конфигурация фильтра зависит от спектра помех, характеристик нагрузки и условий монтажа. Для промышленных установок рекомендуется сочетание LC-фильтров с ферритовыми элементами, что позволяет обеспечить устойчивость и минимизировать переходные процессы.
Монтаж фильтров следует выполнять максимально близко к источнику помех, снижая протяжённость цепей с высокочастотными токами. Кабели фильтрации должны иметь экранирование и минимальные паразитные ёмкости для предотвращения повторного возникновения помех.
Особенности помехозащиты в современных распределительных щитах
Высокочастотные помехи в электросети представляют серьезную угрозу для стабильной работы оборудования и безопасности электроустановок. Современные распределительные щиты требуют специализированных решений для эффективного подавления этих помех.
- Многоуровневая фильтрация: Использование комбинации низкопропускных фильтров (LC-фильтры) и ферритовых сердечников позволяет значительно снижать высокочастотные гармоники и импульсные помехи, возникающие как внутри щита, так и поступающие из внешней сети.
- Оптимизация заземления: Создание отдельной низкоомной контура заземления, минимизирующего петли тока помех, снижает распространение высокочастотных помех по общим потенциалам и уменьшает ЭМИ.
- Использование экранирования: Металлические корпуса и экранированные кабели внутри щита эффективно подавляют электромагнитное излучение, предотвращая его распространение и влияние на чувствительное оборудование.
- Разделение сигнальных и силовых линий: Монтаж кабелей с учетом минимизации перекрестных помех и раздельное прокладывание сигнальных и силовых проводников существенно снижает индуцированные наводки высоких частот.
- Применение быстродействующих варисторов и RC-сеток: Защита от импульсных перенапряжений реализуется с помощью элементов, гасящих скачки напряжения с временем реакции менее 10 наносекунд, что критично для сохранения чувствительной электроники.
- Мониторинг качества электроэнергии: Встроенные анализаторы гармоник и систем мониторинга позволяют оперативно выявлять и корректировать параметры сети для снижения помехового воздействия.
Реализация этих подходов в комплексе обеспечивает надежную помехозащиту современных распределительных щитов и увеличивает срок службы подключенного оборудования, минимизируя простои и аварии, связанные с высокочастотными помехами.
Технические нормы и стандарты по ограничению высокочастотных помех
ГОСТ Р 51317.4.6–99 повторяет требования IEC и дополнительно акцентирует внимание на испытаниях в условиях промышленной сети с нестабильными нагрузками. Для бытовых и промышленных объектов установлены разные нормы: бытовая сеть допускает уровень помех не выше 50 дБмкВ, в то время как в промышленных условиях порог может достигать 60 дБмкВ с учетом дополнительных фильтрационных мер.
Для контроля и снижения высокочастотных помех обязательным является применение фильтров низких частот и устройств подавления электромагнитных излучений с коэффициентом затухания не менее 40 дБ в диапазоне 0,15–30 МГц. Внутренние стандарты электроустановок требуют экранирования кабелей и использование узлов с ограничением токов высокочастотных гармоник, что снижает риск нарушения работы чувствительной аппаратуры.
При проектировании систем электроснабжения рекомендовано учитывать нормы CISPR 22 для цифровых устройств, определяющие максимально допустимые уровни излучаемых помех, а также стандарт IEEE Std 519-2014, регламентирующий гармонические искажения в сетях с промышленными нагрузками. Соблюдение этих стандартов обеспечивает совместимость оборудования и минимизацию помех, вызывающих сбои и преждевременный выход из строя техники.
Мониторинг и проверка соответствия требованиям должны проводиться на этапе ввода оборудования в эксплуатацию и в периодическом режиме не реже одного раза в год. Результаты измерений фиксируются в технической документации, что позволяет своевременно выявлять источники высокочастотных помех и проводить корректирующие мероприятия.
Диагностика и устранение неисправностей, вызванных высокочастотными помехами
Для точного выявления высокочастотных помех применяют спектральный анализ сигналов электросети с помощью осциллографов и анализаторов спектра с диапазоном не менее 150 кГц–30 МГц. Регистрация формы сигнала и спектра позволяет выделить гармонические и импульсные помехи, характерные для конкретных источников.
Выявление источника помех проводится по фазовому сдвигу и временным задержкам сигналов в разных точках сети с использованием токовых клещей с фильтрами верхних частот. Локализация проводится в последовательности: от распределительных щитов к конечным потребителям, что уменьшает время поиска и предотвращает ложные срабатывания.
Для уменьшения влияния высокочастотных помех используются ферритовые фильтры и дроссели, устанавливаемые на кабели питания чувствительного оборудования. Выбор компонентов зависит от диапазона частот и уровня помех, при этом коэффициент подавления должен превышать 20 дБ на рабочей частоте.
Установка сетевых фильтров с активной компенсацией и заземление экранированных кабелей значительно снижают электромагнитное излучение. Рекомендуется проверять состояние контактов и заземляющих проводников не реже одного раза в год для поддержания эффективности защиты.
При систематических помехах целесообразна модернизация электросети с применением фильтров пассивного типа и усиление электромагнитной совместимости через разделение цепей питания и сигнализации. Анализируется влияние промышленных нагрузок, таких как частотные преобразователи и сварочные аппараты, для оптимизации режимов их работы и минимизации помех.
Вопрос-ответ:
Что такое высокочастотные помехи в электросети и откуда они возникают?
Высокочастотные помехи — это электрические сигналы с частотами, значительно превышающими частоту основной сети (50 или 60 Гц). Они появляются из-за работы различных электронных приборов, таких как импульсные блоки питания, преобразователи частоты, бытовая техника с цифровыми элементами. Кроме того, источниками могут стать переключения в сетях и электромагнитные излучения от других устройств. Эти помехи проникают в сеть и могут создавать дополнительные напряжения и токи, которые влияют на качество электричества.
Каким образом высокочастотные помехи влияют на работу бытовой техники и промышленного оборудования?
Высокочастотные помехи способны ухудшать работу электронных компонентов и чувствительных устройств. В бытовой технике это может проявляться как неправильная работа или сбои, например, нарушение работы таймеров, мерцание дисплеев, сбои в управлении микроконтроллерами. В промышленном оборудовании помехи приводят к повышенному износу электронных модулей, снижению точности измерений, а иногда и к полной остановке оборудования из-за аварийных отключений или ложных сигналов защиты.
Какие методы снижения высокочастотных помех наиболее эффективны для домашних условий?
Для уменьшения влияния таких помех в бытовых сетях обычно применяют фильтры помех, которые устанавливаются на входах электрооборудования. Хорошим решением является использование сетевых фильтров с ферритовыми кольцами, которые подавляют высокочастотные колебания. Также помогает правильное заземление и разделение силовых и сигнальных линий. Кроме того, можно ограничить количество одновременно работающих мощных электронных приборов и использовать стабилизаторы напряжения, которые обладают дополнительной функцией подавления помех.
Какие последствия для электросети и пользователей могут возникнуть при игнорировании высокочастотных помех?
Если не принимать меры по устранению высокочастотных помех, это может привести к снижению срока службы электрооборудования, частым поломкам и повышенным расходам на ремонт. В электросети увеличивается уровень шума, ухудшается качество питания, что негативно отражается на работе как бытовых, так и промышленных приборов. Кроме того, возникают помехи в системах связи, что снижает надежность передачи данных. В некоторых случаях высокочастотные помехи могут стать причиной нестабильной работы систем безопасности и автоматизации.
