Деблокировочный рычаг используется в выдвижных ящиках с системой защиты от самопроизвольного выдвижения или как часть замковой конструкции. Его демонтаж требуется при ремонте механизма, замене фурнитуры или разборке мебели. Неправильное снятие может привести к поломке фиксаторов или направляющих, поэтому важно точно соблюдать последовательность действий.
Перед снятием рычага необходимо полностью выдвинуть ящик, обеспечив свободный доступ к направляющим. В большинстве случаев рычаг располагается с нижней стороны направляющей или сбоку, в зависимости от модели. Обратите внимание на наличие защелок или стопоров – именно они фиксируют рычаг в посадочном месте. Сначала нужно аккуратно надавить на фиксатор, используя плоскую отвертку или пластиковую лопатку, чтобы не повредить корпус.
Если рычаг снабжен возвратной пружиной, снимайте его медленно, контролируя натяжение, иначе пружина может выскочить и повредить конструкцию. После снятия проверьте целостность защелок и отсутствие деформации. При повторной установке важно совместить пазы рычага с направляющими точно, иначе механизм не сработает корректно.
Разные производители используют различные типы деблокировочных рычагов, поэтому перед разборкой полезно найти схему именно вашей модели – маркировка обычно указана на внутренней стороне ящика или на направляющей. Это поможет избежать ошибок при демонтаже и сократить время на ремонт.
Как определить тип деблокировочного рычага в вашем ящике
Сначала выдвиньте ящик на максимальную длину. Осмотрите внутренние боковые направляющие. Тип рычага напрямую зависит от конструкции направляющей системы.

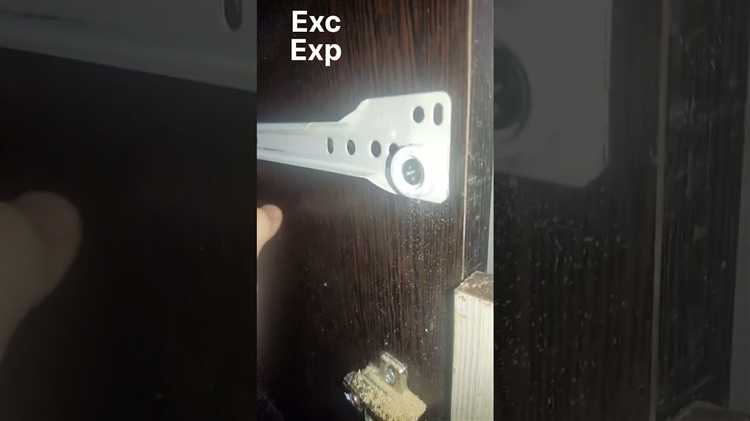

1. Телескопические направляющие с боковыми рычагами: внутри направляющих, ближе к концу, находятся металлические или пластиковые рычаги. При нажатии на них вверх с одной стороны и вниз с другой, ящик отсоединяется. Эти рычаги фиксируются на нижней части направляющей и двигаются независимо.
2. Шариковые направляющие с кнопочным механизмом: ближе к задней части направляющей установлена кнопка или язычок. При нажатии на него освобождается фиксатор. Обычно такой механизм встроен в профиль направляющей, а не выступает наружу.
3. Скрытые направляющие с автоматической фиксацией: деблокировка происходит через пластиковые фиксаторы, установленные снизу ящика. Они могут быть окрашены (оранжевый, серый, черный) и требуют одновременного нажатия с обеих сторон. Такой тип встречается в системах Blum Tandem и аналогичных.
4. Металлические направляющие с защёлками: если на направляющей видны пружинные зажимы или защёлки, скорее всего используется рычажный механизм внутри направляющей. Для снятия требуется одновременно потянуть ящик вверх и на себя, преодолевая сопротивление защёлок.
Совет: используйте фонарик и осмотрите нижнюю часть направляющей – производители часто наносят маркировку (Blum, Hettich, GTV и др.), по которой можно точно определить тип механизма.
Какие инструменты понадобятся для снятия рычага
Для демонтажа деблокировочного рычага требуется набор конкретных инструментов, обеспечивающих точность и безопасность работ.
Необходимый минимум включает:
- Отвёртка с плоским шлицем – для поддевания фиксаторов и отжатия защёлок, особенно в моделях с внешним креплением рычага.
- Тонкогубцы – позволяют извлечь мелкие элементы крепежа или снять стопорные шайбы без повреждения корпуса ящика.
- Шестигранный ключ (обычно 3 мм или 4 мм) – используется при наличии винтового крепления рычага в системах с регулируемым положением.
- Пинцет с изогнутыми концами – облегчает доступ к углублённым частям крепежа внутри ящика, особенно в узких нишах.
- Фонарик – помогает точно оценить расположение фиксаторов в слабоосвещённых зонах корпуса.
Перед началом работы убедитесь, что ящик полностью выдвинут и зафиксирован, чтобы исключить случайное смещение конструкции при снятии рычага.
Как получить доступ к внутреннему механизму ящика

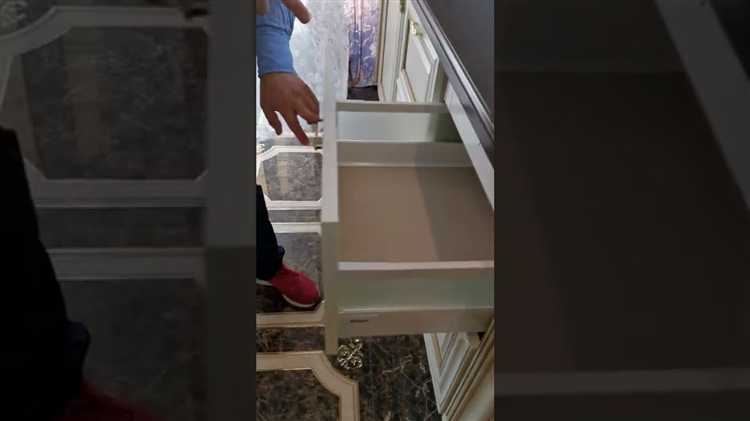

Для начала полностью выдвиньте ящик, пока он не упрётся в ограничители. Осмотрите боковые направляющие – на большинстве моделей они снабжены пластиковыми или металлическими фиксаторами. Эти элементы расположены с обеих сторон и выглядят как небольшие язычки или защёлки.

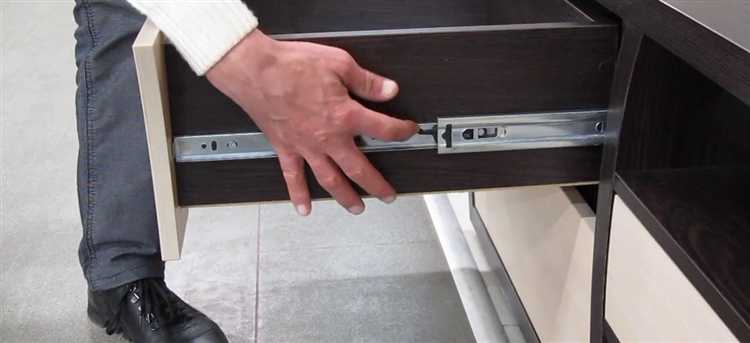

Слегка надавите на фиксаторы: один обычно требуется прижать вверх, другой вниз. Удерживая их в таком положении, аккуратно потяните ящик на себя. Он должен сойти с направляющих. Не прикладывайте усилие – если не поддаётся, проверьте наличие скрытых винтов или дополнительных стопоров.
После снятия ящика получите прямой доступ к направляющим и замковому механизму. Внимательно осмотрите конструкцию: рычаги разблокировки часто спрятаны за рамкой каркаса или прикрыты декоративной накладкой. Удалите любые мешающие элементы, используя отвёртку с магнитным жалом, чтобы не уронить винты внутрь корпуса.

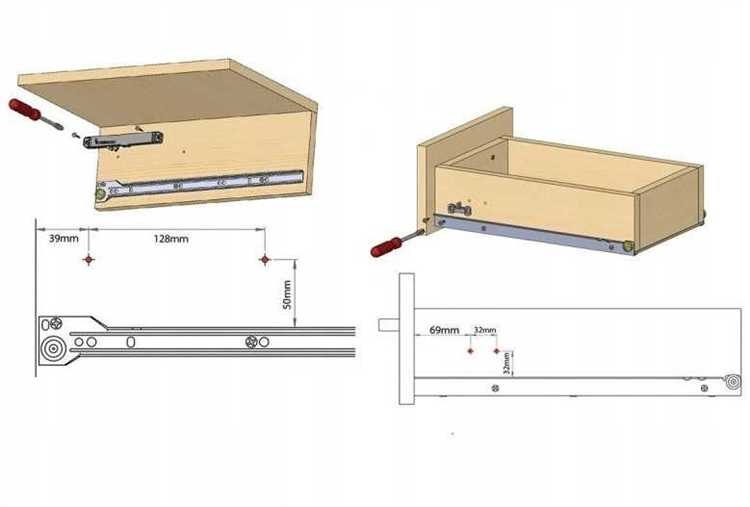

При необходимости снимите направляющие, открутив крепёжные винты. Это обеспечит свободный доступ к элементам фиксации и разблокировки. Работайте поочерёдно с каждой стороной, чтобы избежать перекоса. После демонтажа направляющих можно точно локализовать положение деблокировочного рычага и перейти к его снятию.
Пошаговое извлечение рычага без повреждения корпуса
1. Откройте ящик полностью, обеспечив свободный доступ к внутреннему механизму. Зафиксируйте его в открытом положении, чтобы избежать самопроизвольного закрытия.
2. Осмотрите основание рычага – он обычно крепится к корпусу при помощи защёлки или винта. Установите тип крепления: пластиковая защёлка требует осторожного нажатия, винт – подходящей отвертки.
3. При наличии защёлки аккуратно введите тонкую плоскую отвертку между рычагом и стенкой ящика. Давление следует прикладывать строго по направлению к защёлке, без изгиба инструмента, чтобы не повредить корпус.
4. Если рычаг закреплён винтом, используйте отвертку с подходящим шлицем. Сначала проверьте степень затяжки – чрезмерное усилие может сорвать резьбу. Ослабляйте винт плавно, удерживая рычаг другой рукой.
5. После отсоединения креплений извлекайте рычаг, потянув его строго вдоль оси установки. Не допускайте бокового движения – это может привести к деформации направляющих или зацепов.
6. При обнаружении следов клея или фиксатора резьбы предварительно прогрейте зону крепления феном до 50–60 °C. Это облегчит снятие и предотвратит повреждение пластиковых элементов.
7. После снятия рычага осмотрите корпус на предмет трещин или царапин. При их наличии произведите шлифовку мелкой наждачной бумагой (зерно 800–1000), чтобы избежать заусенцев и повторного заклинивания.
Что делать, если рычаг заедает или не поддается
Перед началом работ отключите питание устройства, если ящик используется в электрических системах. Это предотвратит повреждение механизмов и обеспечит безопасность.
Проверьте наличие загрязнений. Часто рычаг блокируется из-за пыли, металлической стружки или засохшей смазки. Используйте мягкую кисть и сжатый воздух для очистки труднодоступных мест вокруг рычага.
Осмотрите крепежные элементы. Ослабленные или перекошенные винты могут деформировать посадку рычага. Подтяните винты с умеренным усилием, не повреждая резьбу.
Если рычаг не двигается, нанесите проникающую смазку (WD-40, Liqui Moly) в зону шарнира и дайте средству впитаться минимум 15 минут. Не применяйте силиконовую смазку – она не подходит для устранения заеданий.
После смазки осторожно пошевелите рычаг из стороны в сторону с помощью пластиковой или деревянной палочки. Не используйте металл – это может повредить механизм.
Если движение затруднено из-за деформации корпуса ящика, проверьте геометрию направляющих. При перекосе необходимо выровнять основание и, при необходимости, заменить поврежденные направляющие.
Когда механическое воздействие не помогает, демонтируйте верхнюю панель ящика (если конструкция позволяет) и осмотрите внутреннюю часть замка. Обратите внимание на стопорные фиксаторы – при износе они могут блокировать ход рычага. При необходимости замените изношенные детали.
Как проверить работоспособность механизма после снятия
После демонтажа деблокировочного рычага необходимо убедиться в корректной работе механизма, чтобы избежать сбоев при эксплуатации.
- Визуальный осмотр:
- Проверьте отсутствие видимых повреждений, деформаций или износа на всех контактных деталях.
- Убедитесь в чистоте и отсутствии посторонних предметов внутри механизма.
- Проверка свободного хода:
- Плавно перемещайте детали, которые задействованы в работе механизма.
- Ход должен быть ровным, без заеданий и чрезмерного люфта.
- Функциональный тест:
- Вставьте механизм в рабочее положение и активируйте управляющие элементы (например, ручку или кнопку).
- Убедитесь, что блокировка и разблокировка происходят без задержек и посторонних шумов.
- Проверка возвратной пружины:
- Проверьте, что пружина возвращает рычаг в исходное положение после отпускания.
- При отсутствии пружинного усилия замените пружину или отрегулируйте механизм.
- Контроль фиксации:
- Проверьте надежность фиксации механизма в закрытом и открытом положении.
- Механизм должен оставаться фиксированным без самопроизвольного срабатывания.
В случае обнаружения неисправностей повторно осмотрите снятый узел и при необходимости произведите регулировку или замену деталей.
Как собрать ящик обратно после демонтажа рычага
Для корректного возвращения ящика на место после снятия деблокировочного рычага выполните следующие шаги:
- Установите ящик в направляющие направо и вниз до полного совпадения с креплениями.
- Проверьте правильность установки роликов или подшипников на направляющих – они должны свободно вращаться без заеданий.
- Подсоедините демонтированный рычаг к рычажному механизму, убедившись, что он вошёл в зацепление с фиксатором.
- Закрепите рычаг на посадочном месте с помощью штатного крепёжного элемента – винта или защёлки, без лишнего усилия, чтобы избежать деформаций.
- Проверьте ход ящика, несколько раз выдвинув и задвинув его. Ход должен быть плавным, без заеданий и люфтов.
- При необходимости отрегулируйте положение рычага, подвинув его на несколько миллиметров для обеспечения синхронной работы механизма.
- Убедитесь, что блокировка снимается и возвращается в исходное положение при полном выдвижении ящика.
Нельзя применять чрезмерное усилие при установке, чтобы не повредить направляющие и механизм рычага. Проверка всех элементов перед окончательной фиксацией гарантирует долгий срок службы ящика без необходимости повторного демонтажа.
Вопрос-ответ:
Как определить, что в ящике установлен деблокировочный рычаг, который нужно снять?
Деблокировочный рычаг обычно заметен как отдельный элемент внутри механизма ящика. Он предназначен для блокировки или разблокировки движения направляющих. Если ящик не двигается свободно или необходимо выполнить ремонт, проверка наличия такого рычага поможет понять, нужно ли его снять. Внешне это может быть металлический рычаг с небольшим выступом, расположенный вдоль боковой стенки ящика.
Какие инструменты понадобятся для снятия деблокировочного рычага в ящике?
Для работы обычно требуется простой набор инструментов: отвертка (крестовая или плоская, в зависимости от крепежа), пассатижи и, возможно, плоскогубцы. Иногда может понадобиться аккуратный нож или тонкий шпатель, чтобы поддеть рычаг или снять пластиковую защелку. Инструменты должны быть удобными для работы в ограниченном пространстве ящика.
Можно ли снять деблокировочный рычаг, не разбирая полностью ящик?
В большинстве случаев снять рычаг можно, не разбирая полностью ящик. Обычно он крепится болтами или защелками, которые доступны при частичном выдвижении ящика. Однако если конструкция сложная или доступ ограничен, может потребоваться частичный демонтаж направляющих или снятие ящика с креплений для удобного доступа к рычагу.
Что делать, если после снятия деблокировочного рычага ящик стал плохо держаться на направляющих?
Если после снятия рычага ящик начал провисать или выскакивать из направляющих, стоит проверить состояние самих направляющих и крепежных элементов. Возможно, рычаг выполнял функцию фиксатора, и его снятие требует замены или установки другого фиксирующего механизма. В таком случае рекомендуется использовать дополнительные клипсы или специальные стопоры, чтобы обеспечить надежную работу ящика.
Какие ошибки часто допускают при снятии деблокировочного рычага, и как их избежать?
Частая ошибка — применение чрезмерной силы при снятии, что может повредить рычаг или направляющие. Также бывает, что снимают рычаг без предварительного изучения механизма, что приводит к неправильной сборке. Чтобы избежать проблем, стоит внимательно рассмотреть конструкцию, использовать подходящие инструменты и аккуратно отсоединять крепеж. Если есть сомнения, лучше сделать фотографии этапов перед демонтажем.
