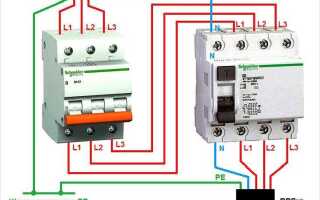

В трехфазных сетях без нейтрали потребители часто сталкиваются с необходимостью получить рабочий нулевой проводник. Это требуется для подключения однофазных нагрузок, обеспечения симметрии фаз или организации системы защитного заземления. Отсутствие заводской нейтрали особенно характерно для сетей с треугольной схемой соединения обмоток трансформатора.
На практике применяются несколько методов создания искусственного нуля. Наиболее распространённый – использование устройства, образующего нейтраль через резистивно-емкостной или симметрирующий блок. Такой подход позволяет организовать нейтральную точку с допустимым уровнем отклонения потенциала относительно земли. Один из вариантов – подключение трёх одинаковых резисторов к фазам и объединение их в точке, которая принимается за искусственную нейтраль.
Другой способ – установка нулевого трансформатора, формирующего виртуальный ноль на базе вторичной обмотки. Такой трансформатор может быть специализированным устройством или доработанным маломощным трансформатором с равномерной нагрузкой на каждую фазу. Этот метод используется, если требуется высокая стабильность напряжения относительно нейтрали или при подключении чувствительных приборов.
Выбор метода зависит от типа нагрузки, требований к точности симметрии, уровня изоляции и схемы заземления. При этом следует учитывать возможные токи утечки, тепловые потери в элементах схемы и безопасность обслуживания.
Создание глухозаземленной нейтрали через трансформатор

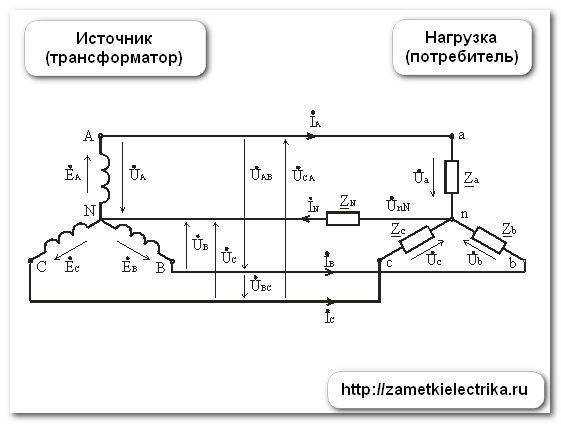

Для формирования глухозаземленной нейтрали в сети, изначально не имеющей точки заземления, применяют силовой трансформатор с определённой схемой соединения обмоток. Наиболее распространённая конфигурация – обмотки ВН соединены в звезду, а НН – в звезду с выведенной и заземлённой нейтралью.
При использовании трансформатора типа Y/Yн (звезда/звезда с заземлённой нейтралью) нейтраль создаётся искусственно, и за счёт заземления её потенциал стабилизируется относительно земли. Это позволяет реализовать схему с глухозаземлённой нейтралью даже в изолированной системе.
Важно обеспечить низкое сопротивление заземления нейтрали – не более 4 Ом в системах напряжением до 1 кВ и не более 0,5 Ом для систем 6–35 кВ. Несоблюдение этого требования приведёт к росту напряжений при замыкании на землю и недопустимому искажению фазных напряжений.
При выборе трансформатора следует учитывать токовую симметрию и фазовое сдвижение. В сетях с однофазными нагрузками рекомендуется установка трансформаторов с жёстко заземлённой нейтралью и достаточной мощностью, способной выдержать токи короткого замыкания без перегрева.
Также необходимо предусмотреть защиту от перенапряжений: установка ограничителей перенапряжения между фазами и нейтралью обязательна, особенно в сетях с протяжёнными линиями. Без этой меры заземлённая нейтраль может стать источником высокочастотных помех и коммутационных перенапряжений.
Организация нулевой точки в генераторной установке
В трехфазной генераторной установке нулевая точка формируется путем соединения концов обмоток статора по схеме «звезда». Эта точка служит опорным потенциалом и используется для заземления, симметрирования фазных напряжений и подключения однофазных потребителей.
Для обеспечения устойчивости нулевой точки к внешним и внутренним возмущениям необходимо выполнять жесткое заземление через медный провод сечением не менее 50 мм² при мощности генератора выше 100 кВА. В сетях с изолированной нейтралью заземление допускается через дугогасящий реактор или высокоомный резистор, снижающий ток однофазного замыкания.
При параллельной работе генераторов каждая нейтраль подключается через синхронизирующий реактор к общей шине, чтобы избежать токов перекоса и циркуляции. При этом следует соблюдать фазировку и обеспечить одинаковое сопротивление соединений каждой нейтрали.
В системах резервного электроснабжения необходимо предусматривать автоматическое переключение нулевой точки при переходе с внешней сети на генератор. Наличие разрывов в цепи нейтрали может привести к перенапряжениям и выходу из строя оборудования.
Применение искусственно созданной нейтрали с использованием резисторов
Искусственная нейтраль, сформированная с помощью резистивного делителя, применяется в трехфазных сетях без глухозаземленной нейтрали, когда требуется наличие точки отсчета потенциала для релейной защиты, измерительных приборов или питания однофазных потребителей.

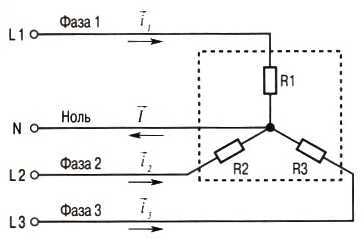

- Схема формируется путем подключения трех одинаковых резисторов между каждой фазой и общей точкой – создаваемой нейтралью.
- Номинальное сопротивление резисторов выбирается в пределах 10–30 кОм, в зависимости от уровня изоляции и допустимого тока утечки.
- Резисторы должны быть неиндуктивного типа с отклонением не более ±1%, чтобы обеспечить симметрию потенциала.
- Мощность каждого резистора рассчитывается из выражения P = U2/R, где U – линейное фазное напряжение, R – сопротивление одного резистора.
- Общая точка соединения резисторов заземляется через высокоомный резистор (например, 1–10 кОм) или напрямую, если того требует схема заземления.
Для сетей 380 В рекомендован номинал резисторов 22 кОм с мощностью не менее 5 Вт. При использовании более низких сопротивлений возможно появление токов, влияющих на срабатывание УЗО и других защитных устройств.
В условиях эксплуатации в промышленных сетях с высоким уровнем гармоник следует применять термостойкие резисторы с повышенной стабильностью параметров. Контроль симметрии создаваемого потенциала обязателен: разбаланс резисторов более 5% приводит к смещению нейтрали и искажению фазных напряжений.
Временное подключение искусственной нейтрали допустимо при наладке и диагностике оборудования. Постоянное применение требует расчета на ток короткого замыкания и соответствие нормативам ПУЭ.
Использование нулевого проводника в системах с заземленной нейтралью
В системах с заземленной нейтралью нулевой проводник выполняет функцию обратного пути для тока, протекающего от фазных проводов в условиях несимметричной нагрузки. Его сопротивление должно быть минимальным, чтобы обеспечить надежное смыкание цепи и исключить потенциальный перекос фазных напряжений.

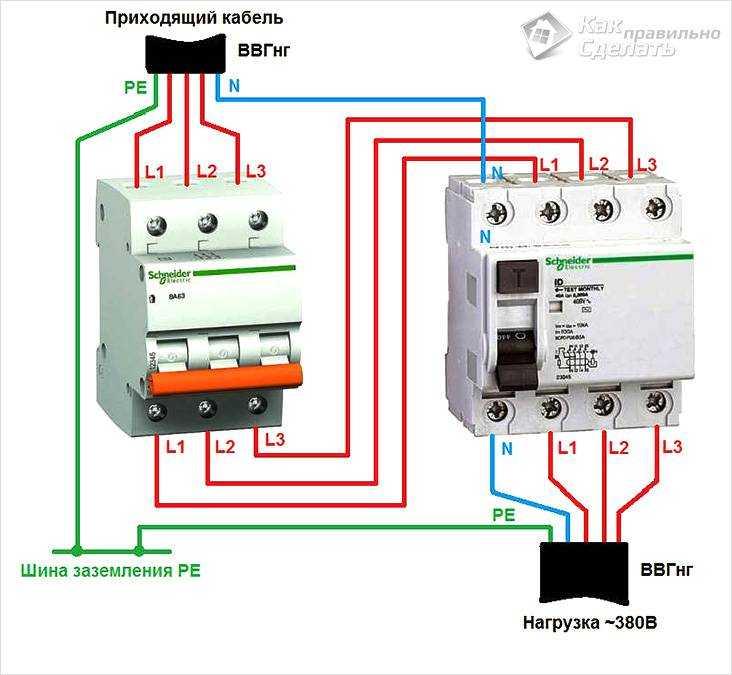

При эксплуатации сетей типа TN-C, где нулевой проводник совмещён с защитным (PEN), важно обеспечить его непрерывность по всей длине трассы. Нарушение целостности PEN-проводника приводит к появлению напряжения на корпусах электрооборудования, что недопустимо в жилых и общественных зданиях. В таких случаях рекомендуется переход на систему TN-C-S с разделением PEN на PE и N в точке ввода.
В системе TN-S, где нулевой и защитный проводники разделены изначально, монтаж и эксплуатация нулевого проводника требуют точного соблюдения сечений, установленных ПУЭ: не менее 16 мм² для меди и 25 мм² для алюминия при наличии защитного заземления. Прокладка должна исключать параллельное соединение с заземляющим контуром, чтобы не создавать контуров обратного тока вне нулевого проводника.
В системах TT применение нулевого проводника также обосновано, но его функциональность ограничена, так как защита реализуется через УЗО. При этом особое внимание уделяется устойчивости нулевого потенциала относительно земли – разность потенциалов между рабочим нулем и заземляющим проводником не должна превышать 50 В в аварийных режимах.
Контроль параметров нулевого проводника выполняется с помощью измерения падения напряжения на его участках при номинальной нагрузке. Отклонение от расчетных значений сигнализирует о возможных ослаблениях контактов или перегрузках. Рекомендуется периодическая термография соединений и точек ответвлений.
Формирование нейтрали в трехфазных системах без нейтрального провода
В системах с треугольным соединением обмоток нейтральный провод отсутствует, однако необходимость в точке нулевого потенциала сохраняется при подключении однофазной нагрузки или для работы защитных устройств. Один из практических методов – искусственное создание нейтрали через симметричный звездообразный резистивный делитель.

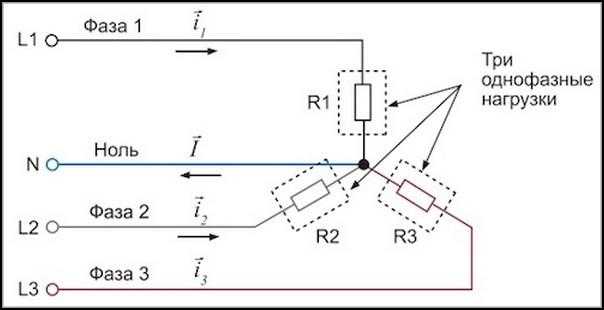

Такой делитель собирается из трёх одинаковых резисторов, соединённых в звезду, при этом общая точка используется как нейтраль. Сопротивление выбирается с учётом допустимого тока через схему, чаще всего в диапазоне 1–10 кОм на фазу при номинальном линейном напряжении 400 В. Это ограничивает ток до уровней, безопасных для оборудования.
Для повышения точности формирования нулевой точки резисторы дополняют конденсаторами или индуктивностями, особенно при наличии гармоник. Такая коррекция позволяет минимизировать смещение напряжения в виртуальной нейтрали относительно земли.
При отсутствии физических сопротивлений применяют трехобмоточные трансформаторы с выведенной средней точкой на обмотке, подключенной по схеме «звезда». Эта точка выступает в роли функционального нуля. Метод востребован в распределительных устройствах и при подключении оборудования с необходимостью опорного потенциала.
Контроль за напряжением между виртуальной нейтралью и землёй обязателен. Превышение 10–20 В требует коррекции параметров схемы или применения активных нейтралеобразующих устройств. Игнорирование отклонений может привести к неравномерной нагрузке фаз и повреждению оборудования.
Особенности подключения нуля при использовании автотрансформаторов
Использование точки звезды на стороне низшего напряжения требует точного балансирования нагрузки по фазам. Несимметрия нагрузки вызывает значительные токи нулевого провода, способные привести к перегреву и нарушению работы защиты. В таких условиях рекомендуется установка компенсирующих устройств или фильтров гармоник.
При отсутствии естественной нейтрали на стороне высшего напряжения целесообразно применять искусственную нейтраль с помощью заземляющих реакторов (позисторов). Это снижает токи замещения, улучшает устойчивость работы сети и обеспечивает нормальную работу защитных устройств. Выбор номинала реактора должен учитывать емкостные токи линии и характеристики нагрузки.
Подключение нуля напрямую к корпусу автотрансформатора без заземления повышает риск появления напряжения прикосновения и создает опасность для обслуживающего персонала. Рекомендуется обязательное заземление нейтрали с контролем сопротивления заземляющего контура.
Рекомендуется проводить регулярный мониторинг токов нулевого проводника и состояния заземления. В случае увеличения несимметрии или ухудшения параметров заземления необходимо оперативно корректировать схему подключения или балансировку нагрузки.
Технические ограничения при построении нейтрали в изолированных сетях
В изолированных нейтральных сетях отсутствие прямого заземления нейтрали приводит к специфическим техническим ограничениям при ее организации. Первое – невозможность обеспечить стабильный потенциал нейтрали относительно земли, что усложняет работу защитных устройств и требует установки контролирующих систем для выявления повреждений изоляции.
Второе – высокое сопротивление изоляции фаз относительно земли требует применения специализированных приборов для контроля токов утечки и предотвращения скрытых замыканий. Стандартные методы заземления нейтрали в таких условиях неэффективны и могут привести к неправильной работе защитных реле.
Третье ограничение связано с ограничением длины кабелей и допустимых токов замыкания. Изолированная нейтраль увеличивает вероятность возникновения перенапряжений в аварийных режимах, поэтому необходимо использовать компенсирующие реакторы или системы резонансного заземления, которые минимизируют эти явления.
При построении нейтрали в изолированной сети важно учитывать повышенные требования к изоляции оборудования и кабелей, поскольку в отсутствие прямого заземления увеличивается риск длительного нахождения под напряжением поврежденных участков. Рекомендуется внедрять автоматизированные системы диагностики и регулярный контроль изоляционных параметров.
Установка искусственной нейтрали с помощью ёмкостных или индуктивных элементов должна сопровождаться тщательным расчетом параметров, чтобы избежать возникновения перекосов напряжения и неравномерного распределения токов в фазах. Несоблюдение этих правил приводит к повышенному износу оборудования и снижению надежности сети.
Вопрос-ответ:
Что такое «нуль» в контексте трехфазной электрической сети и зачем он нужен?
Нуль — это проводник, который служит для замыкания цепи и уравнивания потенциалов между фазами и землей. Его наличие обеспечивает правильную работу и безопасность электроустановок, помогая стабилизировать напряжение и снизить риск повреждений оборудования и поражения электрическим током.
Какие основные способы получения нулевого проводника в трехфазной системе применяются на практике?
Существует несколько методов. Первый — это вывод нейтрали от трансформатора с глухозаземленной нейтралью. Второй способ — создание искусственного нуля с помощью специальных устройств, таких как компенсирующие реакторы или автотрансформаторы. Также применяют заземление через сопротивление или трансформатор тока, чтобы обеспечить стабильность и защиту сети.
В каких случаях приходится создавать нулевой проводник искусственно, а не использовать нейтраль трансформатора?
Искусственное получение нуля применяется, когда трансформатор не имеет нейтрали или когда нужно улучшить параметры сети — например, уменьшить токи замыкания на землю или снизить помехи. Это актуально для сетей с изолированной нейтралью или при необходимости обеспечить более точную защиту и баланс фаз.
Какие риски связаны с отсутствием или неправильным получением нуля в трехфазной системе?
Если нулевой проводник отсутствует или выполнен неправильно, возникают перепады напряжения на фазах, что ведет к повреждению электрооборудования, нестабильной работе техники и опасности поражения током. Кроме того, нарушается работа защитных устройств, и система теряет устойчивость к аварийным ситуациям.
Как влияет способ получения нуля на качество электроэнергии и безопасность эксплуатации?
Выбор способа получения нуля напрямую отражается на стабильности напряжения и защите от аварий. Качественно выполненный нуль снижает вероятность перенапряжений и помогает защитным устройствам быстро реагировать на неисправности. Это обеспечивает надежность сети и повышает безопасность для пользователей и оборудования.
