Точный замер диаметра шланга критичен при подборе фитингов, соединителей и замене элементов системы. Ошибка даже в 1 мм может привести к утечкам или несовместимости. Важно понимать, что измерения могут быть как наружными, так и внутренними – в зависимости от назначения шланга и требований к соединению.
Чтобы измерить внутренний диаметр, используйте штангенциркуль. Измерение проводят по внутренним стенкам шланга. Это особенно актуально для гибких шлангов, где внутренний диаметр определяет проходимость жидкости. При деформации края рекомендуется слегка сжать шланг по окружности, чтобы получить усреднённое значение.
Для определения наружного диаметра измерение производят по внешней поверхности. Это важно при выборе обжимных элементов и фиксаторов. Если шланг армирован или имеет многослойную структуру, внешний диаметр может существенно превышать внутренний. Использование штангенциркуля с глубиномером даёт наиболее точный результат.
Не полагайтесь на маркировку: производители указывают диаметр не всегда с одинаковой системой измерения (в дюймах или миллиметрах), а также могут указывать либо внутренний, либо наружный диаметр. Всегда перепроверяйте данные вручную, особенно если шланг уже был в эксплуатации и мог изменить форму.

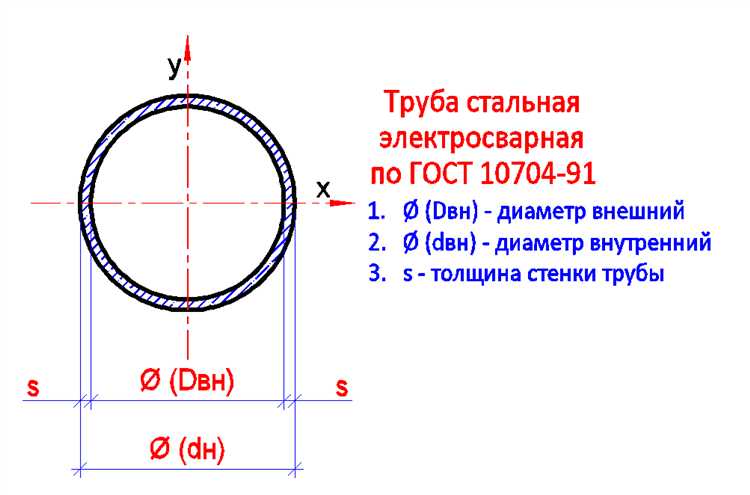

Как отличить внутренний диаметр шланга от наружного
- Чтобы определить внутренний диаметр, измерьте просвет внутри шланга без учета толщины стенок. Используйте штангенциркуль, вставив губки внутрь. Значение отобразится на шкале инструмента.
- Для измерения наружного диаметра штангенциркуль сжимается вокруг шланга, охватывая его снаружи. Результат покажет полный внешний размер, включая обе стенки.
Основные отличия:
- Внутренний диаметр указывается производителями при обозначении пропускной способности шланга – это ключевой параметр для выбора по расходу жидкости.
- Наружный диаметр важен при подборе соединительных муфт, зажимов, хомутов и проходных отверстий.
- Разница между наружным и внутренним диаметрами равна удвоенной толщине стенки. Например, если наружный диаметр 20 мм, а толщина стенки 2 мм, то внутренний диаметр будет 16 мм.

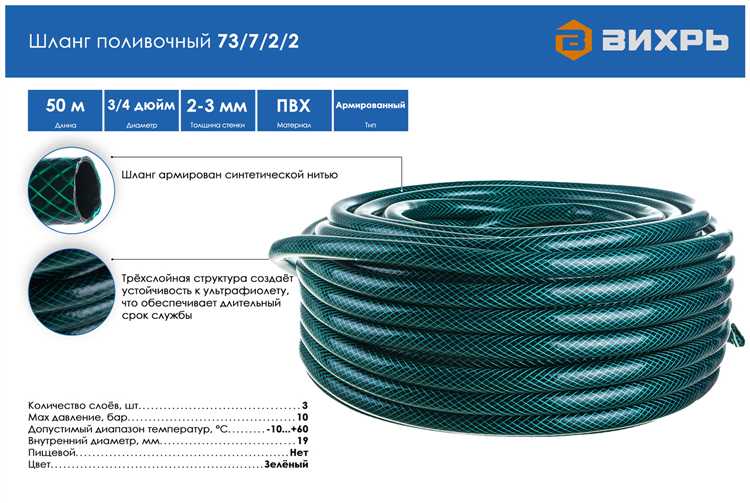

Не путайте обозначения на упаковке: 1/2″, 3/4″, 1″ – всегда указывают именно внутренний диаметр. Наружный при этом может отличаться в зависимости от конструкции шланга.
Какие инструменты использовать для измерения диаметра шланга
Для точного измерения диаметра шланга применяются специальные измерительные инструменты, обеспечивающие надёжные результаты как при внутреннем, так и при внешнем измерении.

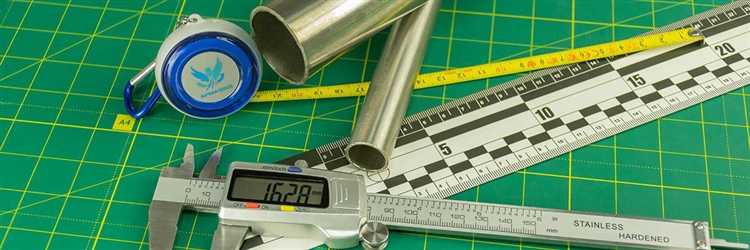

Штангенциркуль – основной инструмент. Цифровой вариант позволяет снимать показания с точностью до 0,01 мм. Используется для замера внешнего диаметра путём охвата шланга губками. Для внутреннего диаметра – внутренними измерительными губками.
Микрометр подходит для точного замера наружного диаметра, особенно при работе с армированными или толстыми стенками. Рекомендуется использовать с точностью 0,01 мм.
Ленточная измерительная лента из тонкой стали используется при невозможности применить жёсткие инструменты, например, на гибких или больших по диаметру шлангах. Ленту оборачивают вокруг шланга и рассчитывают диаметр по формуле: D = L / π, где L – длина окружности.
Калибры кольцевые и пробочные применяются для проверки соответствия стандартным размерам. Используются в условиях производства или при контроле качества серийной продукции.
Мерительные пробки позволяют оценить внутренний диаметр при недоступности прямого измерения. Выбираются с минимальным шагом – 0,1 мм для большей точности.
Как измерить внутренний диаметр гибкого шланга штангенциркулем
Вставьте измерительные губки штангенциркуля внутрь шланга, аккуратно разведите их до упора в стенки. Губки должны плотно прилегать к внутренним поверхностям, не деформируя шланг.
Убедитесь, что губки расположены строго перпендикулярно оси шланга. Любой наклон приведёт к завышенному или заниженному результату. Держите штангенциркуль в горизонтальном положении, избегая перекосов.
Снимите показания по шкале штангенциркуля с точностью до десятых долей миллиметра. При наличии цифрового дисплея значение считывается напрямую. У аналогового инструмента важно правильно интерпретировать нониус.
Измерения лучше проводить при комнатной температуре. Охлаждённый или нагретый шланг может изменить внутренний диаметр из-за термического расширения или сжатия.
Для мягких шлангов с эластичными стенками рекомендуется зафиксировать участок, подлежащий измерению, в жёстком положении, например, зажав его в тисках с прокладками. Это исключит сжатие материала губками инструмента.
Повторите измерение в двух-трёх местах на длине около 5 см. Разброс значений больше 0,5 мм указывает на овальность или неравномерность внутреннего сечения.
Используйте исправный и откалиброванный штангенциркуль, проверив его точность на эталонном кольце или калибре, если результат критичен для подбора фитингов или соединений.
Как измерить наружный диаметр армированного шланга рулеткой
Плотно оберните рулетку вокруг шланга перпендикулярно его оси. Убедитесь, что лента прилегает без зазоров и перекосов. Снимите значение окружности в миллиметрах.
Разделите полученную величину на 3,14 – это и будет наружный диаметр. Например, если окружность равна 94 мм, диаметр составляет приблизительно 30 мм.
При наличии наружной спирали измерение проводите между витками, выбирая наименьшую окружность. Если спираль выступает, измерения по её вершинам дадут завышенный результат.
Для точности повторите измерение в нескольких точках по длине шланга. Если значения отличаются, используйте среднее арифметическое.

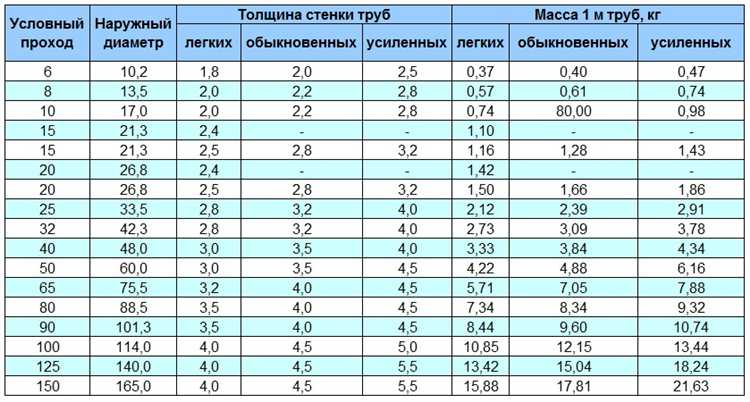

Как учитывать толщину стенки при расчёте диаметра
Толщина стенки шланга – ключевой параметр при переходе от внешнего диаметра к внутреннему и наоборот. Если известен внешний диаметр и толщина стенки, внутренний диаметр вычисляется по формуле: Dвн = Dнар — 2 × t, где t – толщина стенки в миллиметрах. Например, при внешнем диаметре 20 мм и толщине стенки 2,5 мм, внутренний диаметр составит 15 мм.
Если требуется рассчитать внешний диаметр по известному внутреннему и толщине стенки, применяется обратная формула: Dнар = Dвн + 2 × t. Например, при внутреннем диаметре 12 мм и толщине стенки 1,5 мм, внешний диаметр будет 15 мм.
Измерение толщины стенки проводится штангенциркулем на срезе шланга. Желательно производить замер в нескольких точках окружности, так как толщина может варьироваться. Округлять значение следует с точностью до десятых долей миллиметра – даже отклонение в 0,5 мм может привести к неправильному подбору фитинга.
Для армированных или многослойных шлангов толщина стенки включает все слои. В этом случае ориентироваться нужно на полную толщину от внутренней до внешней границы, а не только на резиновую или пластиковую часть. При подборе соединительных элементов всегда указывайте оба диаметра – внутренний и внешний, чтобы избежать ошибок.

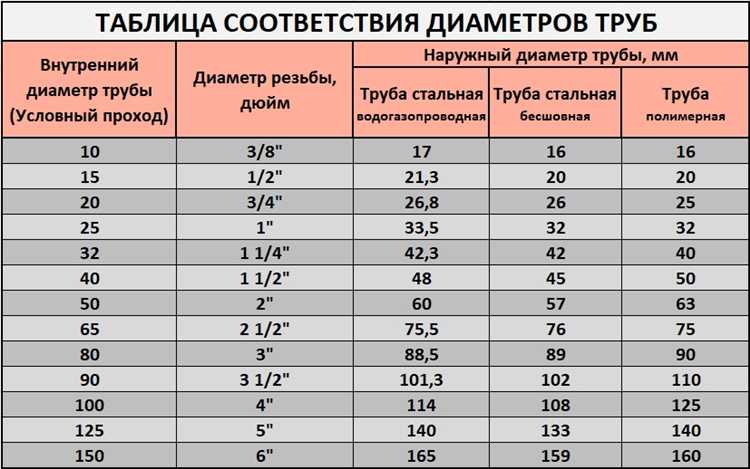

Чем отличается метрическая и дюймовая система в обозначении диаметра шланга
Метрическая система использует миллиметры для указания внутреннего или наружного диаметра шланга. Например, шланг с обозначением 10 мм обычно означает внутренний диаметр, который важно точно измерять с помощью штангенциркуля для подбора фитингов и соединений.
Дюймовая система базируется на дюймах, где 1 дюйм равен 25,4 мм. Обозначение шланга в дюймах, например 3/8″, часто относится к внутреннему диаметру, но стандарты могут отличаться в зависимости от производителя и сферы применения.
Ключевое отличие: метрическая система даёт прямое числовое значение диаметра в миллиметрах, упрощая точное измерение и расчет. Дюймовая система требует перевода в миллиметры для точной работы, что может привести к ошибкам при подборе элементов, если перевод произведён некорректно.
При измерении важно учитывать, что в дюймовой системе внутренний диаметр часто округляется до ближайшей дроби, тогда как метрическая система позволяет более точные значения с шагом 1 мм и меньше.
Рекомендация: для технически точных задач и при работе с международными стандартами лучше использовать метрическую систему. В бытовых и импортных изделиях дюймовая система встречается чаще, и требует внимательного сопоставления с метрическими эквивалентами перед покупкой и монтажом.
Как определить диаметр шланга при отсутствии маркировки

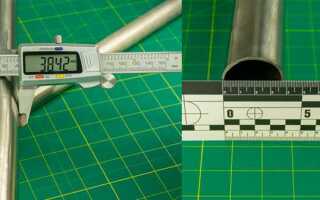

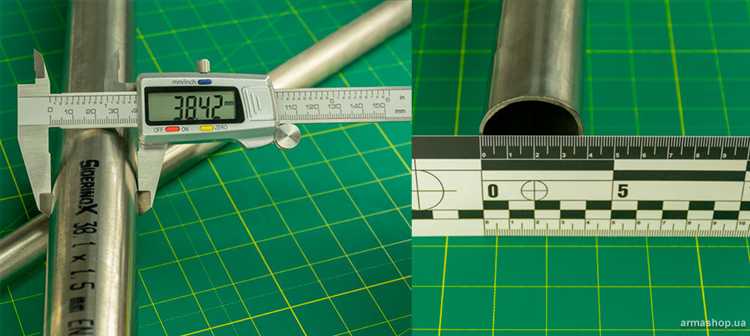

Чтобы измерить внутренний диаметр, аккуратно вставьте губки штангенциркуля внутрь шланга, расправьте их до соприкосновения с внутренними стенками и зафиксируйте показания. Важно не деформировать шланг, чтобы избежать искажения результата.
Для измерения внешнего диаметра обхватите шланг губками штангенциркуля снаружи, плотно, но без сжатия, и зафиксируйте показания. Если шланг имеет толстую стенку, внутренний и внешний диаметр помогут определить толщину стенки по формуле: Толщина = (OD — ID) / 2.
Если под рукой нет штангенциркуля, можно использовать прочную нитку или проволоку. Оберните её вокруг шланга, отметьте длину окружности, затем измерьте её линейкой. Диаметр вычисляется по формуле D = C / π, где C – длина окружности, π ≈ 3,14.
Измерения лучше делать в нескольких местах шланга, особенно если он старый или деформирован, и брать среднее значение. При определении диаметра также учитывайте, что разные типы шлангов могут иметь разную толщину стенки, поэтому важно знать цель измерения – внутренний диаметр для протока жидкости или внешний для подбора креплений.
Вопрос-ответ:
Как правильно определить внутренний диаметр шланга, если у меня нет специального инструмента?
Если под рукой нет штангенциркуля или другого измерительного инструмента, можно использовать обычную линейку. Для этого возьмите тонкий предмет, например, карандаш, и аккуратно вставьте его внутрь шланга до упора. Отметьте на предмете глубину вставки, затем измерьте расстояние от конца до отметки линейкой. Этот способ даст приблизительный результат внутреннего диаметра.
В чем отличие между внутренним и внешним диаметром шланга и какой из них важнее при выборе фитинга?
Внутренний диаметр — это размер отверстия внутри шланга, а внешний — общий диаметр с учетом стенок. При выборе фитинга обычно ориентируются на внутренний диаметр, так как он показывает, какой поток жидкости или газа может пройти через шланг. Внешний диаметр важен для подбора креплений и защиты шланга от повреждений.
Можно ли измерить диаметр шланга, если он уже установлен и снять его нельзя?
Да, можно. Для внутреннего диаметра попробуйте использовать гибкую проволоку или нитку, аккуратно протянув их через шланг, затем разложите на ровной поверхности и измерьте длину нитки или проволоки. Для внешнего диаметра используйте мягкую измерительную ленту, которая легко обхватит шланг без повреждений. Такой подход позволит получить достаточно точные данные без демонтажа.
Как повлияет толщина стенки шланга на выбор диаметра и на его эксплуатационные характеристики?
Толщина стенки влияет на прочность и долговечность шланга, а также на его внутренний диаметр при заданном внешнем размере. Толстые стенки уменьшают внутренний проход и могут ограничить поток. Поэтому при подборе нужно учитывать, какой именно диаметр (внутренний или внешний) критичен для вашего применения, чтобы избежать неправильного выбора и обеспечить надежную работу системы.
Какие ошибки чаще всего допускают при измерении диаметра шланга и как их избежать?
Частые ошибки включают неправильный выбор точки измерения, использование неподходящих инструментов и измерение под углом. Например, мерить диаметр на изогнутом участке или с нажимом на шланг может исказить результат. Чтобы избежать ошибок, измеряйте шланг на ровном участке без деформаций, используйте подходящий инструмент (штангенциркуль или гибкую ленту), а показания снимайте перпендикулярно оси шланга.
Как правильно измерить внутренний диаметр шланга без специальных инструментов?
Чтобы узнать внутренний диаметр шланга без специальных приборов, можно использовать линейку или штангенциркуль. Для этого аккуратно вставьте тонкий предмет, например, металлическую проволоку или шпажку, внутрь шланга так, чтобы она касалась внутренней поверхности с двух противоположных сторон. Затем отметьте длину от одного касания до другого и измерьте полученный отрезок линейкой. Этот способ подойдет для шлангов с достаточно крупным просветом и поможет получить приблизительное значение внутреннего диаметра.
