Как перейти из гофры в кабель канал

Правильная организация перехода кабеля из гофрированной трубы в кабель-канал важна для обеспечения пожарной безопасности, защиты проводки от механических повреждений и соответствия нормативам. Ошибки на этом этапе могут привести к замыканиям, повреждению изоляции и нарушению герметичности линии.

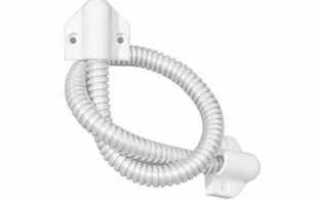

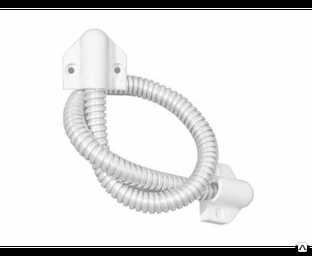

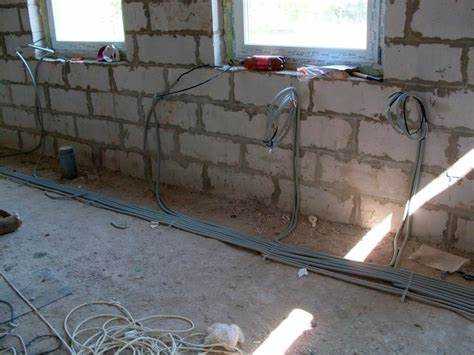

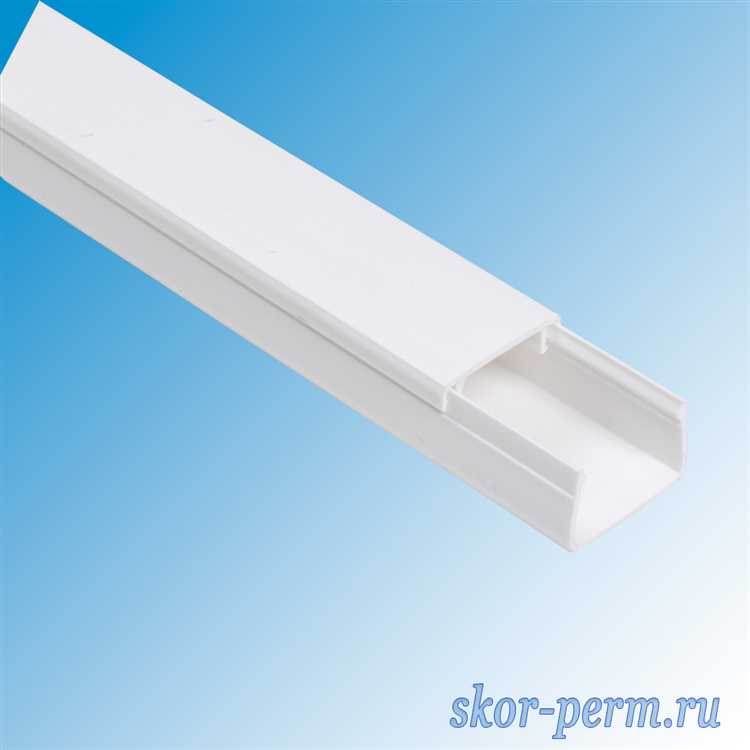

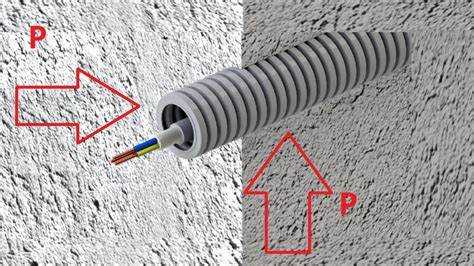

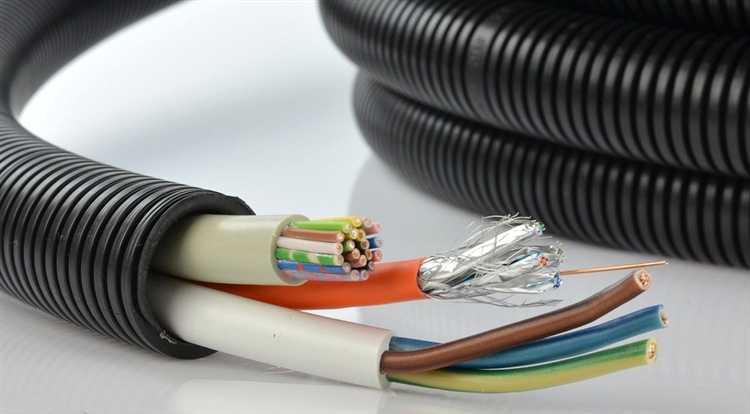

Гофра используется для защиты кабеля внутри стен, перекрытий и в местах с повышенной вибрацией. Кабель-канал – это элемент открытой прокладки, обеспечивающий доступ к проводке и эстетичный внешний вид. Переход между этими типами прокладки должен исключать перегибы, натяжения и острые кромки.

Основная задача при монтаже – обеспечить плавное соединение без зазоров, с фиксацией кабеля в месте перехода. Важно: гофра должна входить в кабель-канал с минимальным зазором, а сам кабель – не иметь люфта. Используются специальные адаптеры, муфты или переходники, при их отсутствии – подрезка гофры под углом и герметизация стыка кабельными хомутами и термоусадкой.

Монтаж требует последовательности: выбор подходящего кабель-канала (по размеру и типу материала), подготовка конца гофры, зачистка и закрепление кабеля, установка заглушек и проверка на отсутствие подвижности. Этот процесс особенно важен в точках подключения к розеточным блокам, щитам или коробам распределения, где велика нагрузка на кабель.

Переход из гофры в кабель-канал: пошаговая инструкция

Шаг 1. Подготовка концов гофры и кабель-канала

Обрежьте гофрированную трубу под углом 90° острым ножом. Убедитесь, что край не деформирован. Снимите заглушку с кабель-канала, отмерьте и отрежьте участок длиной минимум 10 см от точки соединения. При необходимости удалите заусенцы.

Шаг 2. Закрепление кабель-канала

Плотно прижмите основание кабель-канала к стене, разметьте отверстия под дюбеля через каждые 40–50 см. Просверлите, установите дюбеля и прикрутите основание саморезами. Убедитесь в отсутствии зазоров между стеной и каналом.

Шаг 3. Установка адаптера или втулки

На стык гофры и кабель-канала рекомендуется установить пластиковую втулку или переходник с резьбой, если он предусмотрен. Это обеспечит механическую защиту проводов и исключит перетирание об острые края.

Шаг 4. Протяжка кабеля

Кабель должен выходить из гофры на 3–5 см, без изгибов. Введите его в кабель-канал, не допуская натяжения или перекрутов. При необходимости используйте протяжку. Не допускайте переполнения канала: кабели должны занимать не более 70% объема.

Шаг 5. Закрытие канала и проверка

Убедившись в правильной укладке проводов, защёлкните крышку кабель-канала по всей длине. Проверьте, чтобы соединение с гофрой не имело люфтов. При наличии зазора между трубкой и каналом используйте термоусадочную трубку или монтажную пену точечно, не перекрывая кабели.

Выбор точки соединения гофры и кабель-канала

Соединение гофры с кабель-каналом должно выполняться в местах с минимальной вибрацией и отсутствием прямого воздействия влаги. Идеальное расположение – на вертикальных или горизонтальных участках стены, вдали от стыков плит и подвижных конструкций.

Высота установки – от 15 до 30 см от пола или потолка, в зависимости от направления прокладки. При горизонтальном размещении соединение рекомендуется выполнять ближе к началу участка кабель-канала, чтобы обеспечить устойчивость и снизить нагрузку на гофру.

Не допускается соединение в местах пересечения с водопроводными или отопительными трубами – минимальное расстояние до них должно быть не менее 10 см. При необходимости пересечения лучше использовать дополнительную защиту или сместить точку стыковки.

Если кабель-канал расположен в труднодоступной зоне (например, за мебелью или под подвесным потолком), точку соединения нужно размещать с учетом удобства последующего обслуживания – на открытом участке с доступом без демонтажа.

Для прохода через перекрытия и стены соединение выполняется строго до ввода в конструкцию. В этом случае гофра фиксируется перед стеной, а кабель-канал – сразу после, исключая соединение внутри проема.

Подготовка гофры к подключению: обрезка и зачистка

Перед подключением гофрированной трубы к кабель-каналу необходимо выполнить точную обрезку и зачистку её края для обеспечения надёжного соединения и защиты кабеля от повреждений. Работы проводятся только после предварительной раскладки трассы и окончательной фиксации гофры.

Инструменты: ножовка по пластику, острый монтажный нож, бокорезы, напильник (мелкий).

Порядок действий:

Гофра должна быть подготовлена с соблюдением всех требований, особенно при скрытой проводке. Некачественный срез приводит к плохой герметичности и ускоренному износу кабеля.

Выбор и установка адаптера или переходника

Для соединения гофры с кабель-каналом требуется подходящий адаптер, обеспечивающий герметичность и механическую прочность стыка. Неправильно подобранный переходник приводит к люфтам, перекосам и ухудшению защиты проводки.

• Диаметр адаптера должен точно соответствовать наружному диаметру гофры. Например, для гофры Ø20 мм используется адаптер с входным отверстием 20 мм.
• Выходная часть адаптера подбирается по ширине и высоте канала. Для канала 25×16 мм подойдёт плоский переходник с монтажной площадкой под крышку.
• Материал: для внутреннего монтажа подходит ПВХ, для улицы или производственных помещений – полиамид с IP-защитой не ниже IP54.
• Крепёж: предпочтительны модели с защёлкой или винтовым фиксатором. Избегайте клеевых соединений – они не обслуживаются и затрудняют демонтаж.

1. Обрежьте гофру строго перпендикулярно, удалите заусенцы. Убедитесь, что провода внутри не повреждены.
2. Вставьте конец гофры в адаптер до упора. В моделях с защёлкой дождитесь характерного щелчка. При резьбовом соединении закрутите муфту до фиксации.
3. Приложите адаптер к кабель-каналу и отметьте точки крепления. Просверлите отверстия под саморезы или используйте штатные защёлки.
4. Установите адаптер на торец канала. Проверьте плотность прилегания и герметичность стыка. Закройте крышку канала.

Проверка после установки обязательна: не должно быть щелей, перекосов или перегибов. Качественный переход – залог долговечной и безопасной проводки.

Фиксация гофры в адаптере без потери гибкости

Для надёжного соединения гофрированной трубы с кабель-каналом используется специальный адаптер с зажимным механизмом. При выборе адаптера необходимо учитывать диаметр гофры: для стандартной ПВХ-гофры D16 используется адаптер с внутренним диаметром 16 мм и фиксирующими лепестками.

Перед фиксацией торец гофры обрезают строго перпендикулярно при помощи ножниц по пластику или монтажного ножа с упором. Наличие заусенцев и неровностей снижает надёжность крепления и может привести к выскальзыванию гофры при натяжении кабеля.

Гофра вставляется в адаптер до упора, до характерного щелчка. Лепестки фиксации должны надёжно обхватывать витки гофры, не нарушая её форму. Дополнительная герметизация возможна с помощью нейлонового хомута или термостойкого кабельного уплотнителя – они оборачиваются вокруг гофры вплотную к адаптеру.

Недопустимо применять клей или монтажную пену: это приведёт к потере эластичности соединения и затруднит демонтаж. При необходимости сохранить подвижность участка кабельной трассы адаптер фиксируют с минимальным усилием, оставляя 2–3 мм хода для амортизации.

Фиксация проверяется вручную: лёгкое натяжение не должно вызывать смещения. При сжатии и разгибании гофра должна свободно изгибаться у выхода из адаптера без заломов. Если наблюдаются деформации – адаптер установлен с перекосом или гофра повреждена, требуется повторная установка.

Закрепление кабель-канала в точке входа

Перед закреплением кабель-канала убедитесь, что он точно совмещён с выходом гофры. Погрешность более 3 мм может привести к деформации кабеля при укладке. Используйте уровень или лазерный разметчик для выравнивания по вертикали или горизонтали в зависимости от направления прокладки.

Для фиксации пластикового кабель-канала на бетонной или кирпичной поверхности применяйте дюбель-гвозди диаметром 6 мм с шагом не более 40 см. В точке входа дюбель устанавливается в пределах 3–5 см от края канала. Это предотвращает смещение при соединении с гофрой. При монтаже на гипсокартон используйте анкер-бабочку или специализированные дюбели с распорным механизмом.

Край кабель-канала со стороны гофры необходимо аккуратно подрезать под углом 45° с помощью ножовки по пластику, чтобы обеспечить плотное примыкание и снизить нагрузку на кабель при вводе. После закрепления дополнительно проверьте отсутствие люфтов – даже незначительное движение может вызвать растрескивание в месте сопряжения.

Для герметичности и фиксации гофры в кабель-канале используйте пластиковую вставку или переходник соответствующего диаметра. При необходимости зафиксируйте соединение термопистолетом или ПВХ-клеем с быстрым отверждением. Недопустимо оставлять зазор между гофрой и каналом более 1 мм – это увеличивает риск пылевого проникновения и расшатывания конструкции.

Прокладка кабеля внутри кабель-канала без перегибов

Перед укладкой кабеля измерьте точную длину маршрута и отрежьте кабель с запасом не более 5–7 %. Излишняя длина провоцирует образование петель и перегибов при закрытии крышки канала.

Кабель должен быть предварительно выпрямлен. Для этого его раскладывают на полу и оставляют минимум на 30 минут при температуре не ниже +15 °C. Напряжение в материале снимается, и он легче ложится в канал без изгибов.

Укладка начинается от распределительной коробки или точки подключения. Кабель плавно направляется внутрь канала по ходу прокладки, без натяжения и резких изгибов. Допустимый минимальный радиус изгиба: не менее 6 диаметров кабеля. Для кабеля сечением 3×2,5 мм² это около 45–50 мм.

В местах поворотов канала устанавливаются уголки с достаточным внутренним радиусом. При невозможности – используется мягкая изоляционная гофра на участке поворота для частичной компенсации изгиба.

Не допускается укладка кабеля внахлёст или впритык к крышке – крышка может сместить жилы, создавая перегиб. Оптимальное размещение – в центре с зазором 1–2 мм до стенок канала.

При укладке нескольких кабелей соблюдают параллельное расположение, избегая перекрестного наложения. Каждый кабель укладывается отдельно, по порядку, с фиксацией пластиковыми клипсами через каждые 40–50 см.

После укладки выполняется визуальная проверка по всей длине канала. Все участки кабеля должны лежать свободно, без уплотнений и перегибов, особенно в местах соединений и переходов между элементами канала.

Герметизация и защита места перехода от пыли и влаги

Для герметизации стыка между гофрой и кабель-каналом применяется кабельный ввод или уплотнительный сальник соответствующего диаметра. Он устанавливается в стенку канала с заранее подготовленным отверстием, обеспечивая плотное прилегание и защиту от проникновения пыли и влаги согласно степени IP.

Рекомендуется использовать вводы с классом защиты не ниже IP54 для внутренних помещений и IP65 для уличных установок. Для монтажа в агрессивной среде предпочтительны сальники из нейлона с резиновыми уплотнителями, устойчивыми к УФ и перепадам температур.

Перед установкой срез гофры аккуратно выравнивается, чтобы избежать зазоров. Если используется пластиковый кабель-канал, его край необходимо зачищать от заусенцев. После вставки гофры в сальник, затяжная гайка фиксирует соединение. При необходимости – добавляется герметик на основе силикона, стойкий к влаге и неразрушающий пластик.

Во избежание конденсата внутри системы, в нижней точке гофры предусматривается дренажное отверстие диаметром 3–4 мм. Это особенно важно при прокладке кабеля через улицу в помещение.

Контроль герметичности проводится визуально и механическим способом – соединение не должно смещаться при умеренном натяжении кабеля. При монтаже в пыльных зонах дополнительно используется антипылевая манжета или самовосстанавливающаяся резиновая мембрана.

Проверка надежности соединения и тестирование кабеля

После выполнения перехода из гофры в кабель-канал необходимо убедиться в электрической и механической надежности соединения. Нарушение контакта или слабая фиксация могут привести к локальному перегреву и выходу из строя участка трассы.

• Проверьте отсутствие натяжения кабеля в месте перехода. Кабель должен свободно располагаться внутри гофры и кабель-канала, без изгибов под острым углом.
• Убедитесь в герметичности точки перехода. Используйте специальные адаптеры или втулки, обеспечивающие плотную посадку между гофрой и кабель-каналом.
• Фиксируйте соединение с помощью пластиковых хомутов или металлических скоб вблизи перехода. Расстояние от точки выхода кабеля до фиксатора – не более 10 см.
• Проверьте целостность изоляции на всём протяжении кабеля, особенно в месте выхода из гофры. При малейших повреждениях используйте термоусадочную трубку или замените участок.

Для электрического тестирования:

1. Измерьте сопротивление изоляции мегаомметром при напряжении не менее 500 В. Допустимое значение – не ниже 0,5 МОм для бытовых линий до 1 кВ.
2. Проверьте непрерывность цепи мультиметром. Сопротивление жилы не должно превышать 1 Ом на 100 метров при сечении 2.5 мм².
3. Проведите проверку на короткое замыкание между жилами и с экраном (если он есть). Прибор должен показывать обрыв (бесконечное сопротивление).

После завершения тестирования зафиксируйте результаты, убедитесь в отсутствии механических повреждений и допускайте трассу к эксплуатации только после устранения всех выявленных дефектов.

Вопрос-ответ:

Какие инструменты понадобятся для перехода из гофры в кабель-канал?

Для выполнения этой задачи вам потребуются: нож или ножницы для резки гофры, отвертка (если кабель-канал с крышкой на защелках), строительный уровень, рулетка, маркер, а также крепежи (саморезы или дюбели) для фиксации кабель-канала. Дополнительно может пригодиться пластиковая вставка или втулка для аккуратного ввода гофры в канал и защиты кабеля от повреждений о край.

Нужно ли как-то подготавливать кабель перед укладкой в кабель-канал из гофры?

Да, кабель следует аккуратно выровнять, особенно если он находился в скрученной гофре. Это упростит укладку и предотвратит лишнее напряжение в местах сгиба. Также проверьте изоляцию на наличие повреждений. При необходимости кабель можно слегка подтянуть, чтобы он лег ровно. Если гофра была проложена давно, стоит убедиться, что внутрь не попала пыль или мусор.

Как правильно соединить гофру с кабель-каналом, чтобы не нарушить целостность изоляции кабеля?

Сначала аккуратно отрежьте гофру под углом или ровно — как вам удобнее, чтобы край был аккуратным. Затем на место стыка можно установить пластиковую втулку или соединительный элемент, если такой имеется. Это сгладит переход и защитит кабель от трения об острые края. Гофру вставляют внутрь кабель-канала через отверстие в крышке или торце. Важно, чтобы кабель проходил свободно и не зажимался.

Можно ли подключать несколько гофр к одному кабель-каналу?

Да, это возможно, особенно если канал достаточно широкий. Главное — не перегружать его и соблюдать порядок укладки, чтобы кабели не перекручивались. Желательно промаркировать гофры, если через них проходят разные линии — например, силовые и слаботочные. Это упростит обслуживание в будущем. При большом количестве подключаемых гофр лучше использовать разветвители или коробки с несколькими входами.

Какие ошибки чаще всего допускают при переходе из гофры в кабель-канал?

Часто встречающаяся ошибка — недостаточная фиксация гофры в месте ввода, из-за чего она может выскользнуть. Также нередко забывают о защите кабеля от острых краев, особенно при самодельных вырезах в кабель-канале. Иногда гофру оставляют с лишним запасом, из-за чего она сильно изгибается и мешает закрытию канала. Наконец, бывает, что кабель укладывают слишком плотно — это усложняет дальнейшее обслуживание и повышает риск повреждений.
