Установка электрического полотенцесушителя без розетки – это решение, позволяющее избежать видимых соединений и обеспечить более чистый внешний вид помещения. Такой способ подключения требует прямого ввода кабеля в стену с подводкой к скрытой распаечной коробке или напрямую к электропитанию через автомат в щите.
В большинстве случаев для скрытого подключения используется кабель типа ВВГнг-LS 3×1,5 мм² или 3×2,5 мм², в зависимости от мощности устройства. Подключение выполняется по отдельной линии с использованием автоматического выключателя (обычно на 10 А или 16 А) и устройства защитного отключения (УЗО) с током утечки не более 10 мА.
Важно: согласно ПУЭ, подключение в ванной комнате должно обеспечивать двойную изоляцию, защиту от поражения током и соответствовать требованиям зоны безопасности. Монтаж выполняется исключительно в зоне 3, вне досягаемости от источников воды.
Для ввода кабеля в корпус полотенцесушителя необходимо предусмотреть герметичное соединение через кабельный ввод с классом защиты не ниже IP44. В месте выхода провода из стены используется подрозетник с гермовводом или распределительная коробка скрытого монтажа.
При отсутствии опыта в электротехнических работах подключение такого типа требует участия квалифицированного электрика. Ошибки при выборе сечения кабеля, номинала автомата или отсутствии УЗО могут привести к перегреву линии и поражению током.
Выбор модели полотенцесушителя с прямым подключением
При выборе модели с прямым подключением важно учитывать способ установки и параметры электрической сети. Большинство таких устройств рассчитано на подключение через клеммную коробку, без использования вилки и розетки. Это требует стационарного монтажа и подключения через автоматический выключатель с УЗО.
Мощность большинства электрических моделей с жестким подключением варьируется от 100 до 300 Вт. Для ванной комнаты площадью до 6 м² подойдёт модель на 150–200 Вт. Важно проверять уровень IP-защиты – минимально допустимый класс для установки во влажной зоне: IP44. При установке ближе 60 см от источника воды – только модели с IP55 и выше.
Корпус чаще всего выполнен из нержавеющей стали или окрашенной углеродистой стали. Нержавеющие модели предпочтительнее в помещениях с повышенной влажностью, поскольку устойчивы к коррозии и не требуют заземления при наличии УЗО. Нагревательный элемент – сухой (ТЭН) или жидкостный (масляный) – влияет на скорость нагрева и тепловую инерцию: сухой ТЭН быстрее разогревается, но менее инерционен.
Перед покупкой стоит уточнить наличие сертификата соответствия, возможность скрытого монтажа и рекомендации производителя по способу подключения. Установка должна выполняться с соблюдением ПУЭ и СНиП.

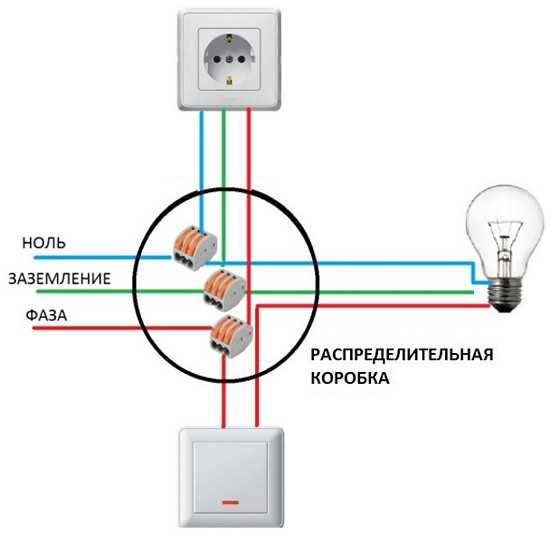

Подведение кабеля питания от распределительной коробки
Для подключения электрического полотенцесушителя без использования розетки кабель питания прокладывается напрямую от ближайшей распределительной коробки. Это позволяет скрыть проводку и обеспечить постоянное соединение без дополнительных разъёмов.
- Выберите распределительную коробку, расположенную ближе всего к месту установки устройства. Убедитесь, что она не перегружена и имеет свободную линию.
- Используйте медный трехжильный кабель с сечением не менее 1,5 мм². Для моделей мощностью свыше 1,5 кВт – 2,5 мм².
- Кабель должен иметь двойную или тройную изоляцию (например, ВВГнг-LS или NYM) с учетом влажной среды.
- Прокладку следует выполнять внутри стены (в штробе) или в гофрированной трубе, предназначенной для скрытой проводки.
- Все соединения внутри распределительной коробки выполняются через клеммники WAGO или винтовые клеммы. Скрутки и изолента недопустимы.
- Фаза, ноль и заземление подключаются строго по цветовой маркировке: L – коричневый или черный, N – синий, PE – жёлто-зелёный.
- Кабель вводится в корпус полотенцесушителя через герметичный сальник или втулку с защитой IPx4 и выше.
Перед подключением необходимо отключить питание на щитке и проверить отсутствие напряжения тестером. По завершении работ проводится контроль соединений и тестирование устройства.
Установка отдельного автомата в электрощитке
Для подключения электрического полотенцесушителя без розетки требуется выделенная линия с отдельным автоматическим выключателем. Это обеспечивает изоляцию цепи и упрощает обслуживание.
Автомат подбирается по току, исходя из мощности устройства. Например, для полотенцесушителя мощностью до 1,5 кВт подойдет автомат на 10 А. Если мощность выше – устанавливают 16 А. Тип автомата – С (характеристика срабатывания), так как нагревательные приборы имеют умеренные пусковые токи.
Подключение выполняется медным кабелем сечением не менее 1,5 мм² при длине линии до 20 м. При большей длине или наличии других потребителей на линии сечение увеличивают до 2,5 мм². Кабель прокладывается от электрощита до точки подключения скрытым или открытым способом в зависимости от типа помещения и требований ПУЭ.
Перед вводом в автомат устанавливают УЗО или дифференциальный автомат с током утечки 10–30 мА. Это необходимо для защиты от поражения током при повреждении изоляции.
Все соединения выполняются в распределительных коробках с использованием клеммных зажимов. Скрутки недопустимы. Автомат подписывается, чтобы исключить путаницу при эксплуатации.

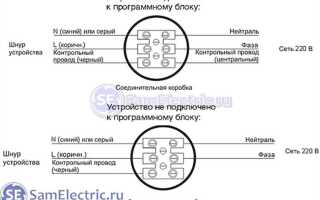

Подключение устройства через клеммную колодку или коробку
Для скрытого подключения электрического полотенцесушителя без использования розетки применяют клеммные колодки или монтажные коробки. Такое решение позволяет обеспечить надежное соединение и скрыть провода в стене.
Перед установкой необходимо обесточить линию и проверить отсутствие напряжения. К кабелю полотенцесушителя подключают трехжильный провод сечением не менее 1,5 мм² – фазу, ноль и заземление. Использовать кабель без заземляющего проводника запрещено.
Клеммная колодка должна быть рассчитана на ток не ниже 16 А. Предпочтительны изделия с латунными контактами и термостойким корпусом. Монтаж выполняется внутри распределительной коробки, установленной заподлицо со стеной. Все соединения тщательно затягиваются, без зазоров и ослаблений.
Коробку закрывают негорючей крышкой с герметичным уплотнением. При монтаже в зоне с повышенной влажностью обязательно использовать коробки с классом защиты не ниже IP54. Все соединения должны быть доступны для ревизии – заштукатуривание коробки запрещено.
Рекомендуется прокладывать питающий кабель в гофре ПВХ или металлорукаве. Шнур полотенцесушителя укорачивают до минимально допустимой длины, при этом соблюдают заводскую герметизацию. Нарушение заводской герметики приводит к потере гарантии.
Клеммное подключение требует установки отдельного автомата в распределительном щитке, номиналом 10 или 16 А, в зависимости от мощности устройства. При необходимости – дополнительно УЗО с током утечки 10–30 мА.

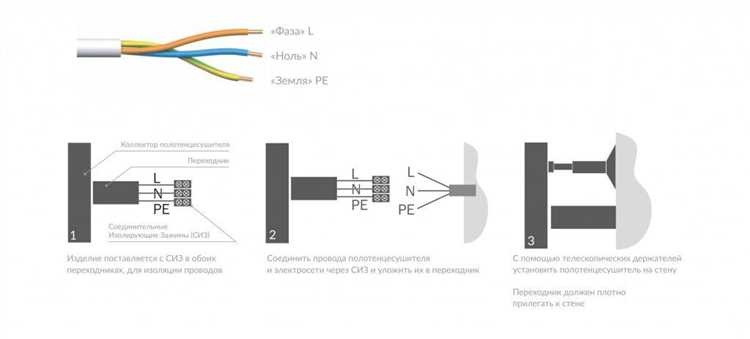

Обеспечение защиты от влаги в месте подключения
Подключение электрического полотенцесушителя в помещении с высокой влажностью требует особого подхода к изоляции и выбору компонентов. Первое, на что следует обратить внимание – степень защиты корпуса устройства и элементов подключения. Минимальное требование для санузлов – IP44, но предпочтительнее IP54 и выше.
Соединения должны быть герметичными. Если используется клеммная коробка, она должна иметь резиновый уплотнитель и защелкивающуюся крышку. Все вводы кабеля герметизируются сальниками с соответствующей резьбой и диаметром зажима. Недопустимо использовать открытые скрутки или изоленту вместо термоусадки и клеммников с защитой от влаги.
При скрытой проводке кабель прокладывается в гофре из ПВХ с рейтингом не ниже IP65. При наружной прокладке – в герметичном кабель-канале. В любом случае кабель не должен иметь механических повреждений или перегибов в точке подключения.
Желательно использовать УЗО с током утечки не более 10 мА. Устройство устанавливается в распределительном щите, питающем контур с полотенцесушителем. Установка дифференциального автомата дополнительно защищает от перегрузки и короткого замыкания.
Место подключения размещается на высоте не менее 60 см от уровня пола и на удалении минимум 60 см от источников воды (душ, ванна, раковина). Применение влагозащищённых распределительных коробок, отвечающих требованиям ГОСТ Р 50571.11-96 (раздел о ванных комнатах), обязательно.
Проверка работы и контроль нагрева после монтажа
После подключения полотенцесушителя к скрытой проводке необходимо включить автомат на щитке и подать питание на устройство. Через 5–10 минут поверхность должна начать равномерно нагреваться. Если через 15 минут корпус остается холодным – требуется проверить наличие напряжения на клеммах подключения мультиметром.
Температура корпуса исправного электрического полотенцесушителя при стандартной мощности (100–150 Вт) достигает 45–60 °C. Измерение можно провести пирометром или термодатчиком с контактным зондом. При отклонении температуры в сторону перегрева (выше 70 °C) следует проверить термостат или встроенный ограничитель температуры – возможна неисправность.
В течение первых суток работы желательно контролировать уровень нагрева каждые 3–4 часа. При нештатных звуках, запахе или отключении устройства необходимо полностью обесточить цепь и осмотреть клеммные соединения на предмет перегрева и ослабления контактов.
Если модель оснащена терморегулятором, следует протестировать изменение температуры при разных установках. При вращении регулятора корпус должен нагреваться и остывать в пределах заданного диапазона. Отсутствие реакции указывает на неисправность управляющего блока.
После успешной проверки рекомендуется провести повторный осмотр через неделю эксплуатации, чтобы исключить возможное ослабление винтовых соединений и износ изоляции под нагрузкой.
Вопрос-ответ:
Можно ли подключить полотенцесушитель напрямую к электросети, без установки розетки?
Да, можно. Электрический полотенцесушитель допускается подключать напрямую к питающему кабелю через распределительную коробку. В этом случае используется клеммная колодка, а проводка должна быть проложена скрыто и соответствовать требованиям по безопасности. В ванной обязательно наличие устройства защитного отключения (УЗО) и заземления. Монтаж лучше доверить электрику, так как при неправильном подключении есть риск удара током или возгорания.
Какие требования к кабелю при скрытом подключении полотенцесушителя?
Для подключения без розетки чаще всего используют медный трехжильный кабель с сечением 1,5 или 2,5 мм², в зависимости от мощности прибора. Кабель прокладывается в гофре или в кабель-канале, желательно скрытно — в стене или под плиткой. Также обязательно подключение защитного заземления. При отсутствии земли использование электрического прибора во влажной зоне опасно и противоречит нормам.
Можно ли спрятать кабель полотенцесушителя в стену, если он уже с вилкой?
Если у модели полотенцесушителя уже установлена вилка, ее обычно отрезают, а провода подключают напрямую к сети через клеммную коробку. Однако перед такими действиями важно убедиться, что гарантия производителя не станет недействительной. Некоторые бренды запрещают вмешательство в конструкцию. Если вы сомневаетесь, стоит уточнить это в документации или у продавца.
Нужно ли устанавливать УЗО при прямом подключении?
Да, это одно из обязательных требований для подключения любого электроприбора в ванной. Устройство защитного отключения отключит питание при утечке тока и защитит от поражения. Даже при соблюдении всех других мер — заземления, правильной разводки и герметичной установки — наличие УЗО остаётся обязательным. Его номинал подбирается по характеристикам прибора, чаще всего — 10 или 30 мА.
Как подключить полотенцесушитель без штробления стен?
Если штробить стены не хочется, можно использовать внешний способ — проложить кабель в пластиковом кабель-канале. Это не выглядит так аккуратно, как скрытая проводка, но проще в реализации и не требует ремонта. Кабель можно вывести к распределительной коробке или ближайшему выключателю, а проводку закрыть в уголке или вдоль плинтуса. Важно, чтобы место соединения находилось вне зоны прямого контакта с водой.
