Светодиодные светильники рассчитаны на прямое подключение к бытовой электросети напряжением 220В, однако игнорирование технических нюансов может привести к повреждению устройства или возгоранию. Большинство моделей оснащаются встроенным драйвером, преобразующим переменное напряжение в постоянное, подходящее для питания светодиодов. При подключении важно учитывать номинальные характеристики устройства: мощность, рабочее напряжение, тип драйвера и способ монтажа.
Перед установкой необходимо отключить питание на щитке и убедиться в отсутствии напряжения на проводах. Для подключения потребуется минимум: индикаторная отвертка, клеммная колодка или WAGO-зажимы, а также знание цветовой маркировки проводов – фаза (чаще всего коричневая), ноль (синяя) и заземление (жёлто-зелёная). Подключение производится строго по схеме: фаза и ноль подводятся к соответствующим клеммам светильника, заземление подключается при наличии соответствующего контакта на корпусе.

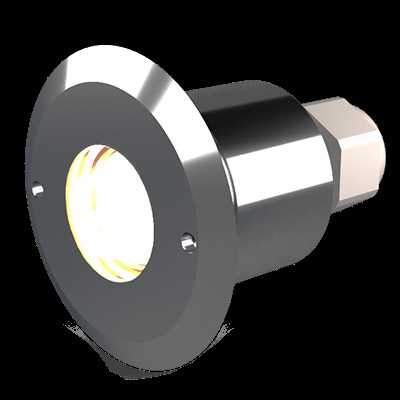

Некоторые модели светильников, особенно встраиваемые, требуют дополнительной подготовки – вырезания отверстия в потолке, фиксации пружинами или кронштейнами, а также обязательной проверки плотности контактов. Пренебрежение изоляцией может привести к короткому замыканию. После подключения рекомендуется включить питание и убедиться в стабильной работе устройства без мерцания и посторонних шумов, что может указывать на неисправность драйвера или ошибки подключения.
Выбор типа светодиодного светильника под существующую электросеть
Перед установкой светодиодного светильника важно учесть параметры существующей электросети. Первое – номинальное напряжение. Большинство бытовых сетей в России – 220 В, 50 Гц. Для такой сети подходят светильники с маркировкой «AC 220V» или «AC 200–240V». Использование моделей, рассчитанных на низкое напряжение (например, 12V или 24V), требует отдельного блока питания – драйвера.
Второй параметр – тип включения. Если в цепи установлен диммер, светильник должен поддерживать диммирование (маркировка «Dimmable»). Неподходящие модели могут мерцать или вовсе не включаться. При наличии переключателей с подсветкой желательно выбирать светильники с импульсным драйвером с защитой от остаточного напряжения, иначе возможны ложные включения или мигание в выключенном состоянии.
Третий аспект – уровень пускового тока. При подключении нескольких светильников на один выключатель с импульсными драйверами стоит учитывать кратковременные токовые всплески. Они могут сработать защиту автомата. Для групповой установки оптимальны модели с активным корректором коэффициента мощности (PFC ≥ 0,9) и защитой от перегрузки.
Также важно учитывать качество электросети. При нестабильном напряжении следует выбирать светильники с широким диапазоном входного напряжения (например, 175–265 В) и встроенной защитой от перенапряжения. Это особенно актуально для старого жилого фонда или загородных домов.
Определение наличия встроенного драйвера в светильнике
Наличие встроенного драйвера в светодиодном светильнике определяет способ его подключения к сети 220В. Для точного определения важно учитывать маркировку, конструктивные особенности и технические характеристики устройства.
На упаковке или корпусе светильника ищите указание «AC 220V» или «AC 85–265V». Эти обозначения говорят о наличии встроенного драйвера, позволяющего подключение напрямую к сети без дополнительных компонентов.
Если в маркировке указано только напряжение «DC 12V» или «DC 24V», светильник не содержит драйвера. В этом случае требуется внешний блок питания, преобразующий напряжение сети в необходимое постоянное.
Важным визуальным признаком является наличие пластикового или металлического блока внутри корпуса, чаще всего с конденсаторами и катушками. Это и есть драйвер. Встроенный драйвер может быть размещён в основании лампы или за диффузором.
Также стоит обратить внимание на тип подключения:
| Провод с вилкой | Почти всегда встроенный драйвер |
| Открытые провода (фаза, ноль) | Требуется проверка маркировки и конструкции |
| Разъём типа DC | Без драйвера, питание от внешнего источника |
При отсутствии маркировки используйте мультиметр и осмотрите внутренности светильника. Подключение к сети 220В без повреждения – признак встроенного драйвера. Наличие только светодиодов и резисторов говорит об отсутствии драйвера.
Подготовка проводки и инструментов для подключения

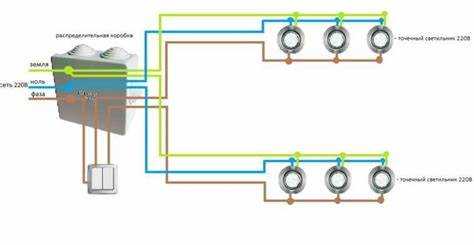

Для подключения светодиодного светильника к сети 220В необходимо заранее подготовить участок электропроводки, соответствующий нагрузке. Сечение медного кабеля должно быть не менее 1,5 мм² при длине линии до 30 метров и мощности светильника до 1 кВт. Используется трёхжильный кабель типа ВВГнг-LS или NYM с жилами: фаза (L), ноль (N), заземление (PE).
Проводку следует укладывать в распределительные коробки или гофру с классом защиты не ниже IP20 для помещений и IP44 для улицы. Все соединения выполняются в клеммных коробках с использованием самозажимных клемм WAGO или винтовых клеммников. Скрутки и изолента недопустимы.
Из инструментов потребуются: индикаторная отвертка для определения фазы, комбинированные плоскогубцы с изоляцией, бокорезы, монтажный нож, стриппер для зачистки изоляции, а также перфоратор с буром 6–8 мм и дюбеля для крепления светильника.
Перед началом работ требуется отключить питание на распределительном щите и проверить отсутствие напряжения на проводах индикатором. Несоблюдение этого условия может привести к поражению электрическим током.

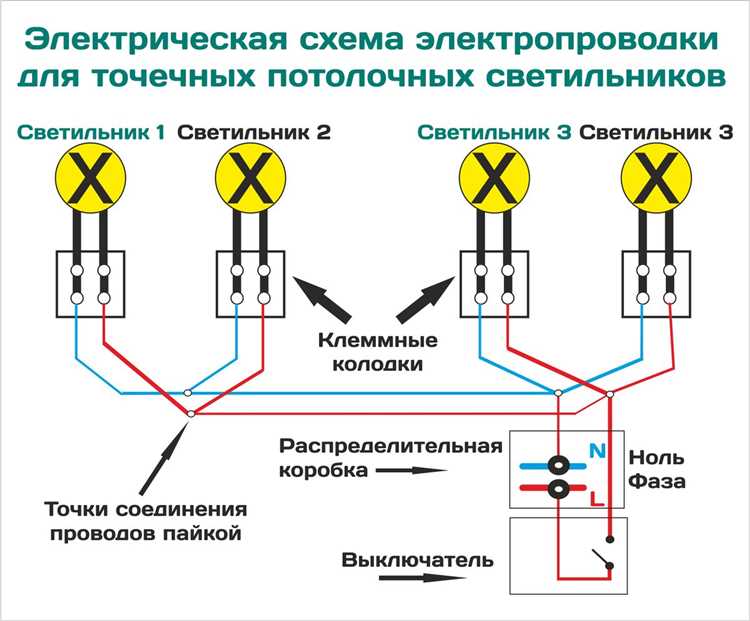

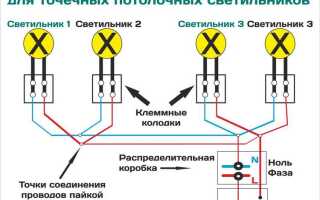

Схема подключения светильника с драйвером к 220В
Подключение светодиодного светильника с драйвером осуществляется напрямую к сети переменного тока 220В. Драйвер преобразует высокое напряжение в стабилизированное питание, необходимое для работы светодиодов. На входе драйвера обозначены клеммы L (фаза) и N (ноль), которые соединяются с соответствующими проводами электросети. Перед подключением необходимо отключить питание и проверить отсутствие напряжения мультиметром.
Драйвер должен быть рассчитан на напряжение 220В и соответствовать мощности светильника. При подключении проводов важно соблюдать полярность: фазный провод подключается к клемме L, нулевой – к N. Заземление, если оно предусмотрено конструкцией, подключается к корпусу драйвера или светильника. Соединения выполняются через клеммную колодку или пайку с последующей изоляцией термоусадочной трубкой.
Выходные провода драйвера, обозначенные как +V и –V, соединяются с входами светодиодной матрицы. Недопустимо подключать драйвер без нагрузки – это может привести к выходу его из строя. Также запрещается соединять несколько драйверов параллельно без синхронизации по току. При монтаже соблюдается расстояние между драйвером и источниками тепла, а также обеспечивается вентиляция для предотвращения перегрева.
Схема подключения светильника без драйвера через внешний блок питания
Для подключения светодиодного светильника без встроенного драйвера требуется внешний источник питания, соответствующий параметрам нагрузки. Светодиоды требуют стабильного тока, поэтому рекомендуется использовать импульсный блок питания с выходным напряжением, совпадающим с суммарным рабочим напряжением светодиодов.
Рассмотрим пример: светильник состоит из 6 последовательно соединённых светодиодов, каждый из которых рассчитан на 3,2 В и 350 мА. Общая нагрузка – 19,2 В при 350 мА. Внешний блок питания должен выдавать стабилизированное напряжение 19–20 В с ограничением тока 350 мА.
Подключение: фаза и ноль от сети 220 В подаются на вход блока питания (L и N). На выходе блока – плюс и минус (DC+ и DC−). К плюсу подключается анод первого светодиода, к минусу – катод последнего. Полярность обязательно соблюдать, обратное подключение выведет светодиоды из строя.
Рекомендации: соблюдайте изоляцию всех соединений. Используйте клеммники или пайку с термоусадкой. Блок питания должен иметь защиту от перегрузки и короткого замыкания. При необходимости – установите предохранитель на входе.
Важно: не подключайте светильник напрямую к 220 В без блока питания. Светодиоды не работают от переменного напряжения и моментально выйдут из строя.
Изоляция соединений и проверка полярности
После подключения светодиодного светильника к сети 220В необходимо обеспечить надежную изоляцию всех контактных соединений. Используйте термоусадочную трубку с коэффициентом сжатия не менее 2:1. Наденьте трубку на провод до соединения, затем после скрутки прогрейте феном до плотного облегания. Альтернативный вариант – ПВХ изолента с классом нагревостойкости не ниже 105 °C. Обмотку выполняйте в три слоя, с перекрытием не менее 50% ширины ленты.
Светодиодные драйверы требуют соблюдения полярности подключения: фаза и ноль должны быть подключены строго в соответствии с маркировкой. Для проверки используйте индикаторную отвертку или мультиметр в режиме измерения переменного напряжения. Фаза на входе драйвера обозначается как «L», ноль – «N». При ошибке в полярности светильник может не включиться или выйти из строя.
Перед включением в сеть убедитесь, что изоляция не повреждена, отсутствуют оголенные участки и контактные группы не соприкасаются с корпусом. После подачи напряжения проверьте наличие заземления, если светильник этого требует. Повторную проверку рекомендуется проводить через 10–15 минут работы устройства, контролируя нагрев изолированных зон.
Проверка работы и устранение распространённых ошибок
После подключения светодиодного светильника к сети 220В необходимо выполнить последовательную проверку его работоспособности и устранить возможные неполадки.
- Включите питание и проверьте свечение. Если светильник не загорается:
- Проверьте наличие напряжения в сети с помощью мультиметра. Напряжение между фазой и нулём должно быть в пределах 215–230 В.
- Убедитесь в правильности подключения фазы и нуля. Светодиодные драйверы чувствительны к переполюсовке.
- Проверьте клеммные соединения: ослабленные винты или плохой контакт вызывают обрыв цепи.
- Если светильник мигает:
- Подключение через выключатель с подсветкой может вызывать пульсацию – замените его на обычный без неоновой индикации.
- Проверьте наводки с других линий – проложите питающий кабель отдельно от слаботочных и коммутационных проводов.
- Используйте драйвер с фильтрацией пульсации (не менее 0.9 по коэффициенту мощности PFC).
- Если светильник светит тускло:
- Проверьте соответствие драйвера по току и напряжению – номинальные параметры должны совпадать с характеристиками светильника.
- При использовании диммера проверьте совместимость – не все светодиодные драйверы поддерживают регулировку яркости.
- Если корпус светильника греется:
- Проверьте теплоотвод – радиатор должен иметь контакт с корпусом, особенно в встраиваемых моделях.
- Избегайте установки в герметичных нишах без вентиляции – перегрев снижает срок службы светодиодов.
При всех проверках соблюдайте правила электробезопасности: отключайте питание перед касанием проводов и клемм, используйте исправный инструмент с изоляцией, при необходимости вызывайте специалиста.
Требования безопасности при работе с сетью 220В
- Перед началом любых работ отключите питание на вводном автомате и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
- Работы проводите только в сухих помещениях. Влажность свыше 60% увеличивает риск пробоя изоляции и поражения током.
- Не прикасайтесь к оголённым проводам и контактам даже при отключённой автоматике – возможен скрытый источник питания или остаточное напряжение.
- Используйте инструмент с изолированными ручками, рассчитанный на напряжение не менее 1000 В.
- Соединения проводов выполняйте с применением клеммников или пайки с последующей изоляцией. Скрутки без изоляции категорически запрещены.
- Провода фазный, нулевой и заземления должны быть чётко идентифицированы по цвету: L – коричневый/чёрный, N – синий, PE – жёлто-зелёный. Ошибки в подключении создают прямую угрозу поражения током.
- Не допускается подключение светильников напрямую к розетке без дополнительной защиты – используйте автомат и УЗО номиналом не выше 10 А и 30 мА соответственно.
- Корпус светильника должен быть подключён к заземлению, особенно если он металлический. Отсутствие заземления может привести к пробою фазы на корпус и смертельному напряжению при касании.
- Не выполняйте работы в одиночку. При поражении током пострадавший не сможет самостоятельно отключиться от цепи.
