Как проверить диодный мост мультиметром

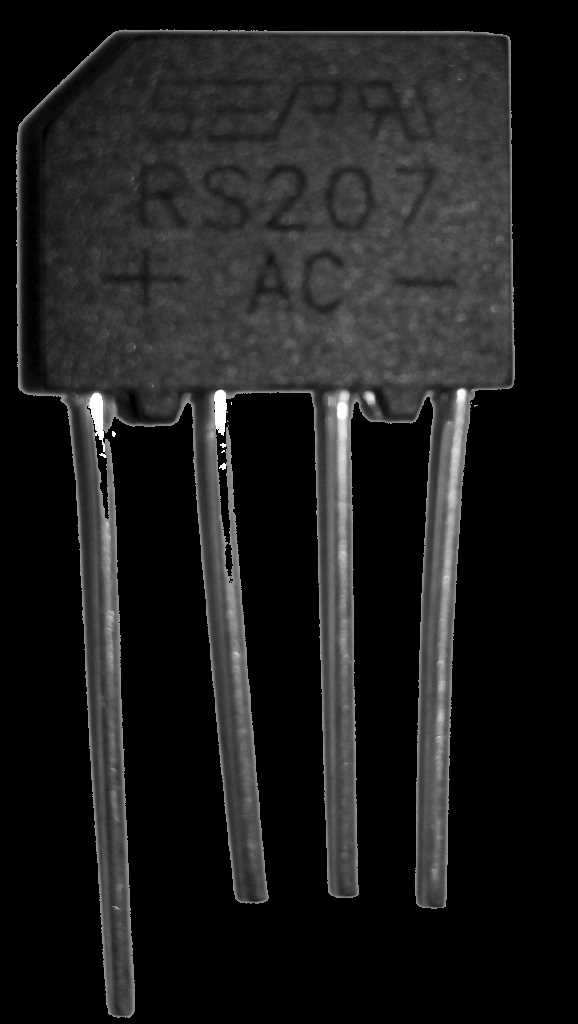

Диодный мост – это сборка из четырёх диодов, предназначенная для преобразования переменного тока в постоянный. Он широко используется в блоках питания, зарядных устройствах, преобразователях. Проверка диодного моста мультиметром позволяет определить его исправность без выпаивания компонентов.

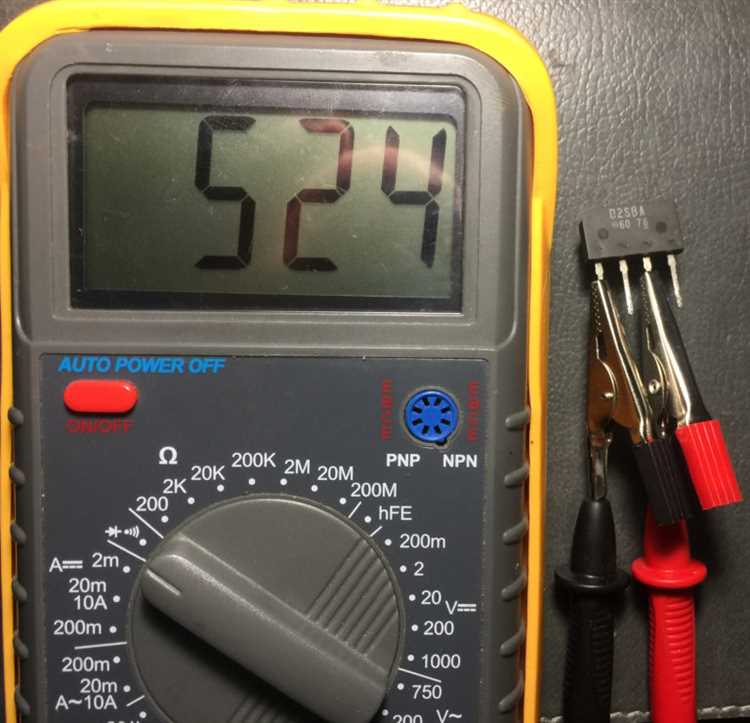

Начните с проверки каждого диода в составе моста. Подключите красный щуп мультиметра к аноду, чёрный – к катоду. Исправный диод покажет падение напряжения в прямом направлении (обычно от 0,5 до 0,7 В для кремниевых диодов). При смене полярности на щупах мультиметр должен показывать «1» или «OL» – это обратное направление. Повторите измерения для всех четырёх диодов, переключая щупы в соответствии с их положением в схеме моста.

Если хотя бы один из диодов пробит (мультиметр показывает короткое замыкание в обоих направлениях) или обрыв (отсутствие проводимости в прямом направлении), диодный мост подлежит замене. Погрешности измерений возможны при параллельном подключении компонентов, но в большинстве случаев описанных шагов достаточно для точной диагностики.

В каком режиме мультиметра проводить проверку диодного моста

Для точной проверки диодного моста следует использовать мультиметр в режиме прозвонки диодов (обозначается символом диода). Этот режим позволяет определить, пропускает ли каждый диод ток в прямом направлении и блокирует ли в обратном.

• Переключите мультиметр в режим проверки диодов. Обычно он совмещён с режимом прозвонки, но обязательно убедитесь, что на дисплее отображается символ диода, а не звук.
• В этом режиме прибор подаёт напряжение около 2 В, достаточное для открытия кремниевого диода (падение напряжения в прямом направлении должно быть в пределах 0,5–0,7 В).
• Если используется режим измерения сопротивления, даже минимальный ток может не открыть диод, особенно если он шунтирован ёмкостью или подключён в схеме – показания будут некорректны.

Проверка в режиме прозвонки позволяет выявить:

1. Пробой диода (отображается как нулевое или очень низкое напряжение в обеих полярностях).
2. Обрыв (показания отсутствуют в обоих направлениях).
3. Нормальную работу (в одном направлении – около 0,6 В, в обратном – «OL» или «1»).

Использование других режимов, таких как переменное напряжение или ток, нецелесообразно для проверки диодов, так как они не дают нужной полярности и значения напряжения.

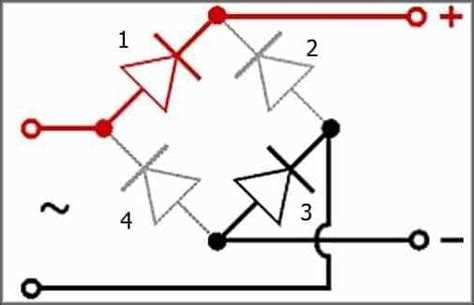

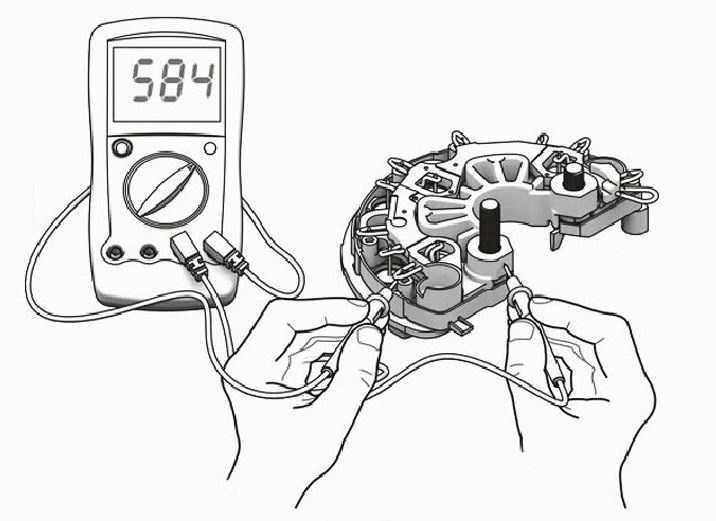

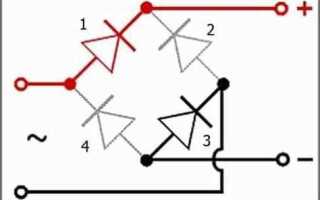

Как проверить каждый диод в составе моста поочерёдно

Для проверки каждого диода диодного моста потребуется мультиметр с функцией прозвонки диодов. На щупах прибора должно отображаться падение напряжения в прямом включении, обычно от 0,4 до 0,7 В для кремниевых диодов.

1. Подключение щупов: чёрный щуп – к предполагаемому катоду, красный – к аноду. В прямом включении диод должен пропускать ток, в обратном – показывать «1» или «OL» (обрыв).

Шаги проверки:

Каждый диод проверяется по двум условиям: наличие падения напряжения в прямом направлении и отсутствие тока в обратном. Нарушение любого из условий – признак неисправности.

Как интерпретировать показания мультиметра при проверке диодов

При проверке диодов мультиметром важно понимать, что конкретные числовые значения означают и как их использовать для оценки исправности компонента. Диоды проверяются в режиме прозвонки (с символом диода) или в режиме измерения падения напряжения на p-n переходе.

• В прямом направлении (красный щуп к аноду, черный к катоду) исправный кремниевый диод показывает падение напряжения в пределах 0,5–0,7 В.
• Для диодов Шоттки нормальные значения – от 0,2 до 0,4 В, в зависимости от модели.
• Если мультиметр показывает «OL», «1» или «бесконечность» – это признак разрыва цепи, характерного для обратного направления (черный щуп к аноду, красный к катоду) у исправного диода.
• Если в обоих направлениях значение близко к нулю – диод пробит, замкнут.
• Если в обоих направлениях значение «OL» – диод оборван или неправильно подключены щупы.

При проверке диодного моста каждый диод тестируется отдельно по вышеуказанным признакам. Для уверенности проверку проводят как минимум дважды, меняя полярность щупов. Малейшее отклонение от типичных значений – повод заменить компонент.

Как выявить пробой или обрыв в диодном мосту

Для диагностики пробоя или обрыва в диодном мосту необходимо перевести мультиметр в режим прозвонки или проверки диодов. На щупах прибора должен отображаться символ диода или звуковой сигнал. Перед началом измерений отключите питание устройства и разрядите конденсаторы, если они присутствуют в цепи.

Проверка на обрыв: в прямом направлении при подключении щупов падение напряжения не фиксируется, на дисплее – “OL” или «1». Такое поведение указывает на обрыв перехода. Диод не проводит ток ни в одном направлении – однозначный признак неисправности.

Что означает отсутствие отклонения на дисплее мультиметра при проверке

Рекомендуется повторно проверить полярность подключения щупов и установить режим измерения на проверку диодов. Если мультиметр не реагирует при смене полярности, вероятно, диод сгорел и требует замены. Важно учитывать, что некоторые мультиметры имеют высокое сопротивление входа и могут не показать минимальные утечки, поэтому отсутствие отклика – серьёзный признак неисправности.

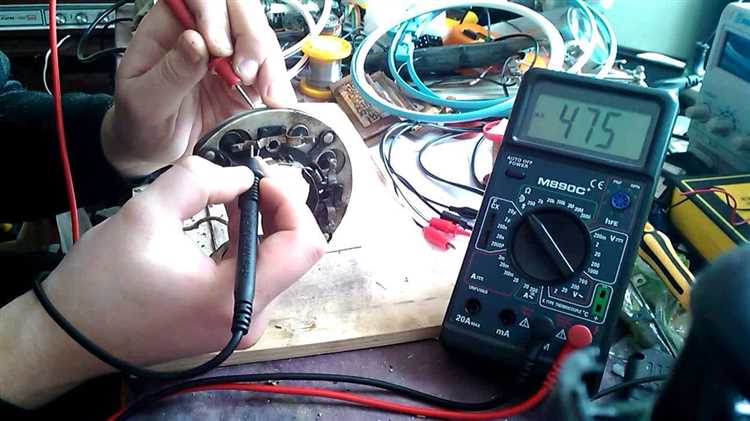

Как проверить диодный мост без выпайки из платы

Для проверки диодного моста без выпайки потребуется цифровой мультиметр с функцией прозвонки или измерения сопротивления. Важно соблюдать последовательность действий и учитывать влияние параллельных элементов на плате.

Первым шагом отключите питание устройства и убедитесь, что конденсаторы полностью разряжены. Затем переключите мультиметр в режим измерения диодов или прозвонки.

• Инвертируйте щупы, сопротивление должно быть очень высоким или отсутствовать.

Если показания нечеткие из-за параллельных элементов, можно временно отключить питание и снять напряжение с платы, либо использовать более чувствительный мультиметр с функцией диодного теста.

Вопрос-ответ:

Как подготовить мультиметр перед проверкой диодного моста?

Для начала необходимо перевести мультиметр в режим проверки диодов. Обычно на корпусе прибора есть символ диода или соответствующая надпись. Если такой функции нет, можно использовать режим измерения сопротивления. Перед проверкой убедитесь, что диодный мост отключён от питания и снят с цепи, чтобы избежать ложных показаний.

Какие показания мультиметра считаются нормальными при проверке диодного моста?

При проверке каждого диода внутри моста на прямом включении мультиметр должен показывать напряжение падения примерно от 0,5 до 0,8 вольт, что характерно для кремниевых диодов. В обратном направлении прибор должен показывать очень высокое сопротивление или «обрыв», что говорит о нормальном состоянии диода.

Что делать, если один из диодов в мосту показывает постоянное замыкание или отсутствие проводимости?

Если мультиметр фиксирует короткое замыкание (почти нулевое сопротивление) в обоих направлениях или полное отсутствие проводимости, это свидетельствует о неисправности диода. В таких случаях диодный мост нужно заменить, так как подобные дефекты приводят к неправильной работе устройства, а иногда могут вызвать перегрев или повреждение других компонентов.

Можно ли проверить диодный мост, не выпаивая его с платы?

В некоторых случаях проверка на плате возможна, однако точность результатов будет ниже из-за влияния параллельных элементов. Чтобы избежать ложных показаний, лучше снять диодный мост с платы. Если это затруднительно, необходимо учитывать, что сопротивление может быть ниже или выше реального из-за остальных компонентов.

Почему при проверке диодного моста мультиметр показывает разные значения на разных парах выводов?

Диодный мост состоит из четырёх диодов, соединённых определённым образом. При замерах мультиметром на разных парах выводов можно получить разные результаты, поскольку каждый диод имеет собственную полярность и сопротивление. Такие изменения в показаниях нормальны и позволяют определить состояние каждого отдельного диода в мосту.

Как проверить диодный мост мультиметром, если он установлен в цепи и нельзя его снять?

Для проверки диодного моста прямо в цепи нужно перевести мультиметр в режим проверки диодов или сопротивления. Затем поочередно измерьте падение напряжения на каждом из диодов моста, прикладывая щупы мультиметра к соответствующим выводам. В одном направлении диод должен пропускать ток (на экране будет отображено падение напряжения около 0,5–0,7 В), а в обратном — показывать очень высокое сопротивление или разрыв. Если показания сильно отличаются, диод поврежден. При проверке в цепи следует учитывать влияние других компонентов, которые могут искажать результаты, поэтому точная диагностика возможна лишь при отключении некоторых участков схемы или снятии моста.
