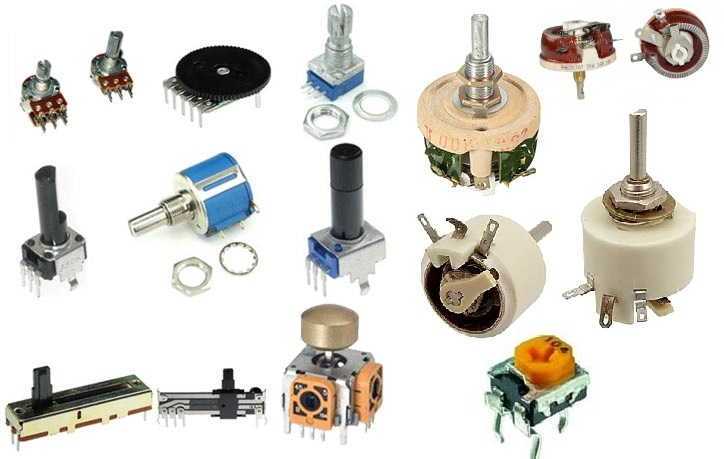

Переменные резисторы применяются в схемах, где требуется регулировка сопротивления – от настройки уровня громкости до задания рабочих режимов микроконтроллеров. Их выход из строя может привести к нестабильной работе устройства или полной потере функции регулировки.
Наличие шума, неустойчивых значений и отсутствие линейной зависимости между углом поворота и сопротивлением указывает на износ. Такие резисторы лучше заменить, особенно в схемах точной регулировки. Мультиметр с функцией автоматического удержания показаний упрощает диагностику при вращении движка.
После идентификации:
- Средний и любой крайний – переменное сопротивление при вращении.
Настройка мультиметра для измерения сопротивления

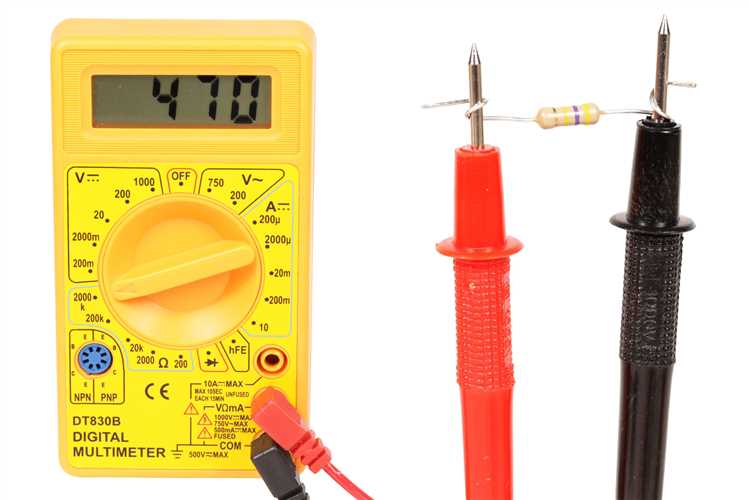

Перед началом измерений убедитесь, что щупы подключены правильно: черный – в разъём COM, красный – в гнездо с маркировкой VΩ. При подключении в другой порт точность не гарантируется.

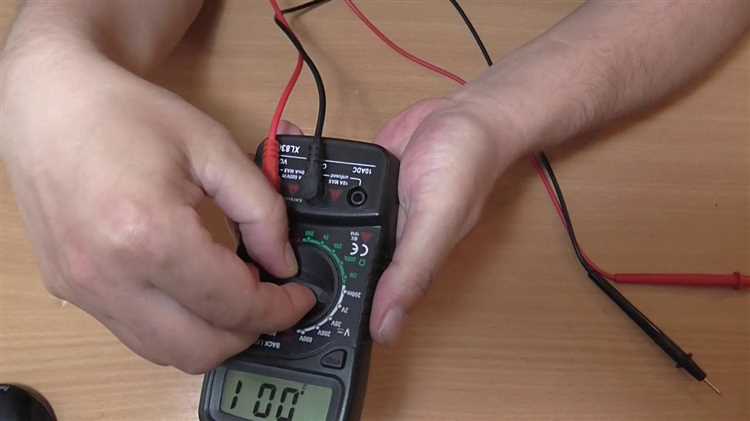

Установите переключатель режимов на символ «Ω» или значок резистора. Если прибор цифровой и не поддерживает автоматический выбор диапазона, задайте вручную значение, превышающее предполагаемое сопротивление. Например, если ожидается около 4,7 кОм – выберите 20 кОм. При слишком низком диапазоне на экране появится «1» или «OL».
Проверьте целостность щупов, замкнув их между собой. На дисплее должно быть около 0,1–0,3 Ом, что соответствует сопротивлению самих проводов. Если значение больше 1 Ом, возможен плохой контакт или повреждение.
При измерении не касайтесь металлических частей щупов пальцами – это создаёт паразитное сопротивление. Перед тестированием переменного резистора убедитесь, что он отключён от схемы – даже пассивные элементы могут исказить показания.

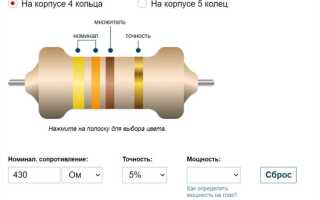

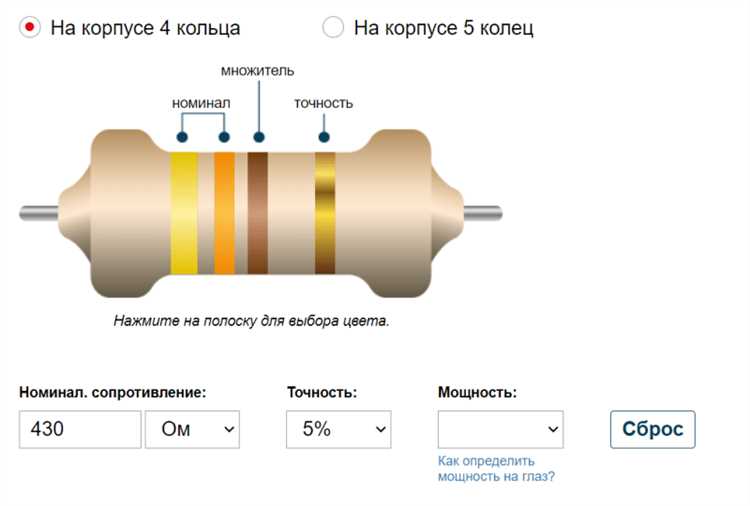

Сопротивление между крайними контактами должно соответствовать номиналу, указанному на корпусе. Например, если на корпусе указано 10 кОм, мультиметр должен показать значение в пределах 9,5–10,5 кОм. Допустимое отклонение зависит от точности конкретного резистора и указывается производителем, обычно это ±10% или ±5%.
Если сопротивление стремится к бесконечности или показывает ноль, это указывает на неисправность: обрыв или внутреннее замыкание между дорожками. Также следует проверить отсутствие люфта или трещин в корпусе, особенно у многооборотных резисторов, где износ дорожки может привести к нестабильным показаниям.
При проверке не прикасайтесь к контактам пальцами – это может повлиять на показания из-за сопротивления кожи. Рекомендуется использовать щупы с зажимами или держать их за изолированные части.
- Установите мультиметр в режим измерения сопротивления (значок «Ω»).
- Медленно поворачивайте ручку резистора и наблюдайте за показаниями прибора.
- Если сопротивление изменяется от 0 Ом до значения, близкого к номиналу, контакт работает исправно.
- Рывки, скачки или обрывы при вращении указывают на износ дорожки или неплотный контакт ползунка.
Оценка плавности изменения сопротивления при вращении ручки
Медленно вращайте ручку резистора от одного крайнего положения к другому. Следите за показаниями мультиметра:
- Изменение сопротивления должно происходить равномерно, без скачков и резких провалов.
- Если при плавном вращении показания замирают, резко меняются или «прыгают» – резистор имеет износ или дефект дорожки.
- На всем диапазоне хода ручки не должно быть «мертвых зон» – участков, где сопротивление не меняется.
Для точной оценки используйте цифровой мультиметр с обновлением показаний не реже 2 раз в секунду. Если возможно, включите звуковую индикацию (функция «beep» на некоторых моделях) – при нестабильности сигнала звук будет прерываться.
Повторите проверку в обратном направлении, чтобы исключить односторонние повреждения контактной группы. При обнаружении нестабильной работы на одних и тех же участках рекомендуется заменить резистор.
Диагностика неисправностей: обрывы, скачки, нестабильность
Для выявления обрывов в переменном резисторе мультиметром переключите прибор в режим измерения сопротивления (Ом). При полном повороте ручки резистора значение должно изменяться плавно от минимального до максимального сопротивления, указанного на корпусе. Если на каком-то участке возникает разрыв цепи, мультиметр покажет бесконечное сопротивление (OL) или резкое скачкообразное изменение.
Скачки и нестабильность в работе резистора проявляются в виде резких изменений сопротивления при плавном вращении ручки. Для выявления таких дефектов измерения нужно проводить медленно, фиксируя значения через каждые 5–10 градусов поворота. Резкие колебания показаний указывают на повреждение углеродного слоя или грязь на дорожке.
Проверка переменного резистора без выпайки из схемы
Для проверки переменного резистора мультиметром без выпайки из схемы используйте режим измерения сопротивления (омметр). Отключите питание устройства перед измерениями. Подключайте щупы мультиметра к двум контактам резистора: центральному движку и одному из крайних контактов.
Вращая регулировочный элемент, следите за изменением показаний на дисплее. Сопротивление должно изменяться плавно без резких скачков или обрывов. Если значения не меняются или наблюдаются нестабильные показания, резистор неисправен.
Измерения могут быть искажены из-за параллельных цепей на плате. Для снижения влияния остальной схемы при измерениях подключайте щупы к контактам так, чтобы минимизировать токи из соседних компонентов. Если показания не соответствуют паспортным значениям или ход регулировки неравномерен, лучше выпаять резистор для точной диагностики.
Для проверки омметра используйте эталонное сопротивление или исправный резистор с аналогичными параметрами. При подозрении на окисление контактов очистите места касания щупов перед замером.
Вопрос-ответ:
Как правильно подключить мультиметр для проверки переменного резистора?
Для проверки переменного резистора мультиметр необходимо переключить в режим измерения сопротивления (омметр). Один щуп подключают к одному выводу резистора, второй — к подвижному контакту или другому выводу, в зависимости от конструкции. Если резистор с тремя выводами, щупы нужно подключать между крайним и центральным выводом. Важно избегать касания щупами других элементов цепи, чтобы не исказить показания.
Какие признаки указывают на неисправность переменного резистора при измерении мультиметром?
Если сопротивление не изменяется при вращении ручки резистора, либо показания мультиметра резко скачут или полностью отсутствуют (показывается обрыв цепи), это указывает на внутренние повреждения. Также возможен короткий замыкание, когда сопротивление стремится к нулю. Такие отклонения говорят о необходимости замены компонента.
Можно ли измерять сопротивление переменного резистора без его отключения от схемы?
Измерение сопротивления рекомендуется проводить при отключенном питании и по возможности вне схемы, чтобы избежать влияния других элементов на показания. Если это невозможно, стоит учитывать, что параллельные элементы могут искажать результаты, и измерение не всегда даст точную оценку состояния резистора.
Как понять, что сопротивление переменного резистора соответствует его номиналу?
Сначала нужно посмотреть маркировку или техническую документацию на резистор, где указан максимальный номинал сопротивления. Затем, вращая ручку, измерять сопротивление мультиметром. Значения должны изменяться плавно от минимального (почти нулевого) до максимального, близкого к номиналу. Если диапазон слишком сужен или сопротивление не достигает максимума, это сигнал о проблемах.
Почему показания мультиметра на переменном резисторе могут быть нестабильными и как это проверить?
Нестабильность показаний чаще всего вызвана износом или загрязнением дорожки резистора, плохим контактом подвижного элемента. Для проверки нужно медленно вращать ручку и наблюдать за изменениями сопротивления — плавное и равномерное изменение говорит о нормальном состоянии, резкие скачки и перебои — о повреждениях или загрязнении. В таких случаях резистор часто требует очистки или замены.
Как проверить работоспособность переменного резистора с помощью мультиметра?
Для проверки переменного резистора мультиметром нужно перевести прибор в режим измерения сопротивления (Ом). Затем коснитесь щупами двух внешних выводов резистора — мультиметр должен показать постоянное сопротивление, соответствующее номиналу устройства. После этого переместите один щуп на средний вывод (ползунок), а другой — на любой из крайних. При вращении регулятора сопротивление должно изменяться плавно от минимального значения (около 0 Ом) до максимального, близкого к номиналу. Резкие скачки или отсутствие изменения укажут на неисправность.
Почему сопротивление переменного резистора не меняется при вращении регулятора, и что делать в этом случае?
Если сопротивление при вращении ручки переменного резистора не изменяется, это может означать механическое повреждение или обрыв внутри резистивного элемента. Иногда контакты загрязняются или окисляются, из-за чего цепь размыкается. Для точного выявления причины следует осмотреть резистор визуально на предмет трещин или загрязнений, а затем проверить сопротивление между выводами мультиметром. При обнаружении дефекта резистор лучше заменить, так как восстановить его работу зачастую невозможно.
