Правильное подключение проводки – залог безопасной и стабильной работы электрических систем. Ошибки при монтаже могут привести к коротким замыканиям, перегреву проводов и даже пожарам. Для того чтобы убедиться в корректности подключения, необходимо провести ряд проверок, используя специализированные инструменты и соблюдая ряд стандартов.
Первым шагом является визуальный осмотр всех соединений. Проводка должна быть правильно зафиксирована в клеммных коробках и распределительных щитах, а также должна быть изолирована в местах, где контакт с металлическими частями возможен. Проверяйте, чтобы изоляция проводов не была повреждена и не имела трещин. Существуют и специальные приборы для измерения целостности изоляции, такие как мегомметры.
Для более детальной проверки потребуется мультиметр, который поможет измерить сопротивление, напряжение и ток в цепи. Например, важно убедиться, что сопротивление в соединениях проводников минимально, а напряжение соответствует заявленным нормам. Если подключение проводки выполнялось на устройствах с защитой от перегрузки, например, автоматических выключателях, проверьте их срабатывание при соответствующем токе.
Еще одним важным аспектом является проверка заземления. Неверно выполненное заземление может стать причиной поражения электрическим током в случае неисправности оборудования. Для этого используется специальный тестер заземления, который измеряет сопротивление заземляющего контура.
Не забывайте о соответствии подключения проводки нормативным стандартам. Например, для соединений на вводах используется провод с повышенной изоляцией, а для защиты приборов от перегрева обязательно наличие термозахистных элементов. Придерживаясь этих рекомендаций, можно избежать многих ошибок при подключении проводки и обеспечить безопасную эксплуатацию электрической системы.
Проверка правильности подключения фазного и нулевого проводов
При подключении электрической проводки важно правильно идентифицировать фазный и нулевой провод, чтобы избежать короткого замыкания и повреждения электрических приборов. Для этого используют несколько методов, каждый из которых имеет свои особенности и требования безопасности.
Для проверки правильности подключения проводов следует использовать тестеры, в том числе мультиметры и индикаторы напряжения. Главное – не полагаться на визуальные признаки, так как цвет проводов может варьироваться в зависимости от региона или производителя. Правильная проверка проводится только с использованием инструментов.
Методы проверки
- Использование мультиметра: Подключите мультиметр к фазному и нулевому проводам, установив его на режим измерения напряжения переменного тока. Нормальное значение на фазном проводе должно составлять 220-230 В, на нулевом проводе – 0 В. Если на нулевом проводе появляется напряжение, значит, подключение нарушено.
- Проверка индикаторной отверткой: Индикаторная отвертка – простой инструмент для проверки наличия фазы. Поднесите ее к проводам: если индикатор светится при касании одного из проводов, это фазный провод. Для нулевого провода индикатор не должен загораться.
- Проверка с использованием контурной заземляющей системы: При подключении важно также убедиться, что заземление выполнено корректно. Это предотвратит возможные опасности при неправильном подключении проводов.
Признаки неправильного подключения
- На нулевом проводе появляется напряжение – это указывает на неправильное подключение или отсутствие надежного контакта с нейтралью.
- На фазном проводе напряжение значительно ниже нормы (менее 200 В) – это может свидетельствовать о проблемах с фазным проводом или с подключением к распределительному щиту.
- При подключении лампы или другого оборудования, если оно не работает, но в сети есть напряжение, вероятно, один из проводов подключен неправильно.
Дополнительные рекомендации
- Перед проверкой всегда отключайте питание сети, чтобы избежать травм.
- Используйте только качественные инструменты с изолированными ручками для работы с электричеством.
- Проверку проводки следует проводить в условиях полной уверенности в безопасности, особенно при работе с высоковольтным оборудованием.
Измерение сопротивления изоляции проводки
Для проверки изоляции проводки используется измерение её сопротивления. Это позволяет выявить возможные утечки тока и дефекты изоляции, которые могут привести к короткому замыканию или поражению электрическим током. Процесс измерения обычно осуществляется с помощью мегомметра (устройство для измерения сопротивления изоляции).
Перед проведением измерений важно отключить питание на проверяемом участке проводки, а также обесточить все устройства, подключенные к системе. Мегомметр подаёт на проводку высокое напряжение (от 250 до 1000 В в зависимости от типа устройства) и измеряет сопротивление изоляции, которое должно быть высоким. Результаты измерений позволяют судить о состоянии изоляции.
Сопротивление изоляции должно быть не менее 1 МОм для проводки, используемой в домашних условиях. Для более сложных систем, например, для промышленных или высоковольтных установок, минимальное значение сопротивления изоляции может быть выше и достигать 10 МОм и более. В случае, если измеренное сопротивление ниже нормы, необходимо провести ремонт или замену повреждённой изоляции.
При измерении важно учитывать следующие моменты:
1. Измерение проводится на каждом проводе отдельно (фаза, ноль и заземление).
2. Мегомметр следует подключать к концам проводов, а не к заземляющим элементам.
3. Измерения проводятся при температуре окружающей среды от +5 до +40 градусов Цельсия, так как при низких температурах изоляция может изменять свои свойства.
4. Если сопротивление на отдельном участке проводки слишком низкое, это может свидетельствовать о наличии повреждений, например, трещин или перегрева изоляции.
Также важно помнить, что время, которое нужно для получения точных данных, составляет 1-2 минуты на один замер. После этого результат фиксируется и анализируется. Если сопротивление резко падает при измерении на разных участках, это может указывать на наличие протечек тока через изоляцию, что опасно для эксплуатации проводки.
Тестирование наличия заземления с помощью индикатора
Для проверки наличия заземления в электрической сети можно использовать индикатор напряжения. Это простой и эффективный способ, который позволяет быстро выявить неисправности в системе заземления.
Индикатор напряжения имеет принцип работы, основанный на определении разности потенциалов между фазой и землей. Чтобы использовать индикатор для проверки заземления, выполните следующие шаги:
1. Подготовка инструмента: Перед использованием индикатора убедитесь, что прибор исправен, и батареи заряжены. Подключите индикатор к точке измерения, которая должна быть проверена.
2. Проверка контакта с землей: Поднесите индикатор к заземляющему проводнику или к точке, которая, по вашему мнению, должна быть заземлена. Индикатор должен показывать отсутствие напряжения, если заземление правильно подключено. В случае наличия напряжения следует проверить контакты заземляющего устройства.
3. Тестирование с нагрузкой: Для более точной диагностики можно провести проверку в момент работы устройства или при подключении нагрузки. Если индикатор продолжает показывать отсутствие напряжения, заземление работает корректно.
4. Интерпретация результатов: Если индикатор показывает наличие напряжения на заземляющем проводе, это свидетельствует о нарушении целостности заземляющей системы. В таком случае нужно провести дополнительную диагностику, включая проверку сопротивления заземления с помощью мультиметра.
5. Особенности применения: Индикатор напряжения не может точно измерить сопротивление заземления, поэтому для более глубокой диагностики используйте тестеры для проверки сопротивления заземляющих контуров.
Регулярное тестирование заземления с помощью индикатора напряжения позволяет предотвратить опасные ситуации, связанные с неправильным подключением проводки и повышенным электрическим риском.
Проверка работы устройства защиты от короткого замыкания
Первым шагом является визуальный осмотр устройства. Проверьте, что все соединения проводки надежно закреплены, и нет видимых повреждений на корпусе устройства. Особое внимание стоит уделить состоянию контактов и проводников, так как окисление или повреждение может нарушить нормальную работу устройства.
Следующий этап – проверка номинала устройства защиты. УЗКЗ должно соответствовать номиналу проводки, чтобы отключение происходило при заданном уровне тока короткого замыкания. Сравните характеристики устройства с требованиями сети, в которой оно установлено. Неправильный выбор устройства может привести к его срабатыванию при обычных рабочих условиях или, наоборот, к недостаточной защите.
Для проверки работоспособности УЗКЗ проведите имитацию короткого замыкания. Это можно сделать с использованием специального тестера или с помощью контролируемого короткого замыкания. Важно, чтобы цепь была отключена в течение времени, соответствующего характеристикам устройства. Обычно УЗКЗ должно сработать за доли секунды при токах, превышающих установленные значения.
После имитации короткого замыкания нужно проверить, произошло ли отключение и восстановилось ли устройство в исходное состояние. Если устройство не сработало или отключилось с задержкой, необходимо провести его техническое обслуживание или замену. Важно, чтобы устройство не только отключало цепь, но и не повреждалось после срабатывания.
Не забывайте, что для корректной работы устройства защиты от короткого замыкания регулярная проверка его состояния является обязательной процедурой. Периодическая проверка, а также соблюдение правильных условий эксплуатации, обеспечат безопасность эксплуатации электрической сети.
Контроль правильности подключения в распределительных щитках
Первичный контроль: После установки проводки в щитке необходимо проверить соответствие цветовой маркировки проводов общим стандартам. Для фазных проводов применяется цвет коричневый, черный или красный, для нейтрали – синий, а для заземления – зеленый/желтый.
Контроль контактов: На каждом распределительном щитке следует тщательно проверять надежность контактов на клеммных соединениях. Слабые или окисленные соединения могут быть причиной повышенной сопротивляемости, перегрева и, как следствие, возгорания. Применение специальной монтажной пасты для предотвращения окисления контактных соединений может существенно повысить срок службы устройства.
Использование приборов: Для более точного контроля правильности подключения рекомендуется использовать тестеры напряжения и мультиметры для проверки соответствия фаз и нейтрали, а также наличие заземления. Пониженное напряжение или отсутствие заземления могут быть признаками неправильного подключения.
Проверка автоматов: Автоматические выключатели должны быть подключены таким образом, чтобы их номинальные токи соответствовали нагрузкам, которые проходят через щиток. Для этого важно убедиться, что клеммы автоматов правильно затянуты, а их установленные значения соответствуют расчетам. Неправильная настройка автоматов приводит к неэффективной защите.
Заземление: Обязательным этапом является проверка качества заземления. Для этого проводят измерение сопротивления заземляющего устройства, используя тестер заземления. Рекомендуемое сопротивление заземления для распределительных щитков не должно превышать 4 Ом.
Периодическая проверка: Регулярный контроль за состоянием распределительных щитков и подключенной проводки помогает своевременно обнаружить неисправности и предотвратить аварийные ситуации. Важно следить за отсутствием перегрева проводки, повреждений изоляции и загрязнений, которые могут привести к неисправности.
Порядок проверки целостности проводки с помощью мультиметра

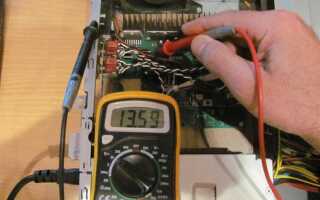

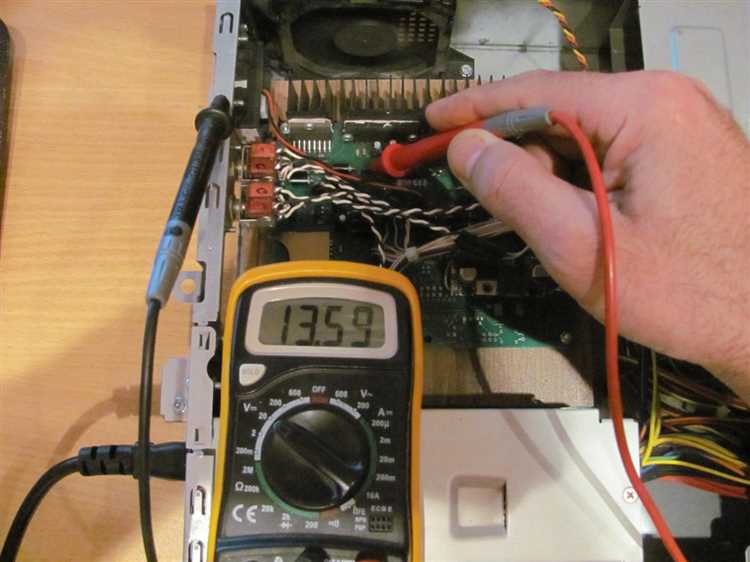

Для проверки целостности проводки мультиметр используется в режиме измерения сопротивления (Омметр). Этот метод позволяет выявить как полные, так и частичные обрывы проводников, а также оценить состояние изоляции.
1. Подготовка мультиметра: установите мультиметр в режим измерения сопротивления (Омметр). Важно убедиться, что мультиметр выключен, если вы переходите от одного режима измерений к другому, чтобы избежать повреждения устройства.
2. Отключение питающих напряжений: перед проверкой проводки необходимо отключить питание на проверяемой линии. Это исключит риск короткого замыкания и обеспечит безопасность работы.
3. Измерение сопротивления: подключите щупы мультиметра к обоим концам проводки. Если мультиметр показывает значение близкое к нулю (в пределах нескольких Ом), проводка цела, и сопротивление низкое. Если результат значителен (порядка десятков Ом и выше), это свидетельствует о повреждении или слабом контакте.
4. Оценка результата: в нормальном состоянии проводка должна показывать сопротивление не более нескольких Ом. Если значение сопротивления существенно выше, это может означать окисление контактов или повреждение проводника.
5. Проверка повреждений: в случае обнаружения повышенного сопротивления, выполните дополнительную проверку каждого участка проводки. Для этого можно перемещать щупы вдоль проводки и искать место, где сопротивление резко увеличивается – это указывает на поврежденный участок.
6. Проверка изоляции: для этого используйте мультиметр в режиме теста диодов. Подключите щупы мультиметра к изоляции проводки, чтобы проверить наличие утечек тока через изоляцию. Если мультиметр показывает небольшое сопротивление или подает сигнал о наличии тока, это означает, что изоляция повреждена.
7. Повторная проверка: после выполнения ремонта или замены поврежденного участка проводки, рекомендуется снова проверить проводку с помощью мультиметра, чтобы убедиться в восстановлении целостности и отсутствии утечек тока.
Вопрос-ответ:
Как понять, что проводка в доме подключена правильно?
Для проверки правильности подключения проводки необходимо учитывать несколько факторов. Во-первых, убедитесь, что в местах подключения проводов не происходит короткого замыкания — это можно проверить с помощью индикатора или тестера. Во-вторых, стоит проверить, правильно ли подключены фазы и ноль. Неправильная фаза может привести к опасности поражения электрическим током. Для этого можно использовать фазомер, который покажет, где фаза, а где ноль. Также важно убедиться, что заземление подключено корректно, особенно если это касается электрооборудования, чувствительного к заземлению.
Какие приборы необходимы для проверки проводки?
Для проверки проводки можно использовать несколько инструментов. Прежде всего, это тестер или индикатор напряжения, который позволяет определить наличие тока в проводах и правильно ли подключены фаза и ноль. Для проверки заземления удобно использовать контрольно-измерительные приборы, такие как омметр, чтобы измерить сопротивление заземляющего контура. Также полезен мультиметр для проверки напряжения в сети и проверки целостности проводки на наличие повреждений.
Как правильно подключить проводку в щитке?
Подключение проводки в электрическом щитке — это ответственный процесс, который требует аккуратности. Начните с того, чтобы отключить питание на вводном автомате и проверить отсутствие напряжения в щитке с помощью тестера. Далее, подключите провода к автоматам, соблюдая правильную полярность. Фазовые провода подключаются к соответствующим клеммам автоматов, а нулевой провод — к клемме нулевого шины. Заземление должно быть подключено к отдельной шине заземления. Важно не перепутать клеммы и убедиться, что все соединения надежно закреплены, чтобы избежать перегрева и коротких замыканий.
Какие ошибки чаще всего делают при подключении проводки?
Основные ошибки при подключении проводки включают неправильное подключение фазы и нуля, что может привести к поломке оборудования или поражению электрическим током. Часто не уделяют должного внимания качеству заземления, что может стать причиной аварийных ситуаций. Также распространена ошибка, когда провода не подключены к автоматам щитка должным образом, что может вызвать перегрев и возгорание. Нередко допускают использование проводов с недостаточным сечением для определенной мощности, что также может привести к перегреву и выходу из строя проводки.
Можно ли проверить правильность проводки самостоятельно или лучше вызвать специалиста?
Проверка проводки может быть выполнена самостоятельно, если у вас есть необходимые инструменты и базовые знания в электротехнике. Однако, если вы не уверены в своих силах или не хотите рисковать безопасностью, лучше пригласить квалифицированного электрика. Неправильно выполненная проверка или подключение проводки могут привести к серьезным последствиям, таким как короткие замыкания, поражение электрическим током или возгорание. Специалист точно проверит все подключения и устранит потенциальные проблемы.
