Измерение сопротивления изоляции – ключевая процедура при проверке состояния кабельных линий. Даже незначительное снижение сопротивления может сигнализировать о повреждении оболочки, риске короткого замыкания или утечке тока. Для базовой диагностики используется мультиметр с функцией измерения высокого сопротивления, хотя для более точных замеров предпочтителен мегомметр.
Перед началом измерения необходимо обесточить линию и полностью разрядить все ёмкости, подключённые к кабелю. Любое остаточное напряжение может не только исказить показания, но и повредить мультиметр. Подключение производится к одному из жил и заземлённой оболочке или второй жиле. При этом показания должны быть в пределах не менее 1 МОм на 1000 В рабочей изоляции, но это значение может отличаться в зависимости от стандартов и условий эксплуатации.
Важно: мультиметр должен быть в исправном состоянии, а диапазон измерения – соответствовать предполагаемому сопротивлению. В большинстве бытовых случаев сопротивление изоляции выше предела измерения стандартного мультиметра. Если прибор стабильно показывает «бесконечность» (OL), это означает, что сопротивление превышает его измерительные возможности, что в данном контексте является хорошим знаком.
При обнаружении сопротивления ниже нормы требуется повторная проверка в других условиях: при сухом климате, после прогрева кабеля или при отключённой нагрузке. Если значения сохраняются низкими, изоляция считается повреждённой и кабель нуждается в замене или ремонте.

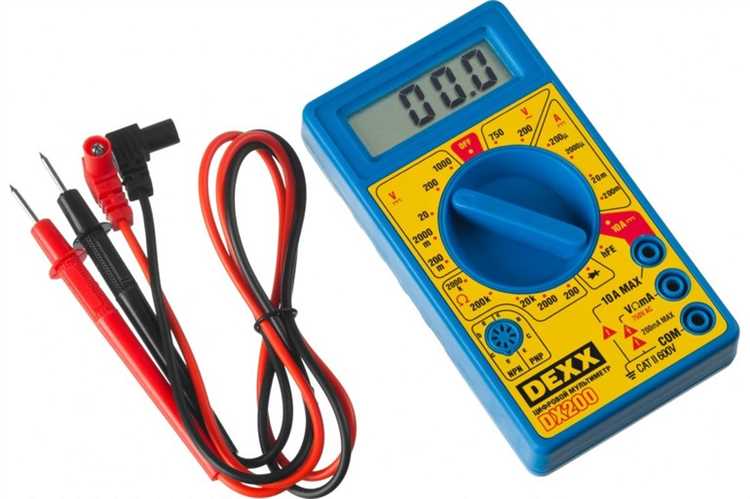

Какие типы мультиметров подходят для измерения сопротивления изоляции
Для измерения сопротивления изоляции стандартные бытовые мультиметры непригодны – они не обеспечивают необходимое высокое напряжение, требуемое для диагностики состояния изоляции. Необходимы специализированные приборы, способные подавать тестовое напряжение от 250 до 1000 В и выше.
Подходящий тип прибора – мегаомметр или мультиметр с функцией измерения изоляционного сопротивления. Такие устройства обозначаются как «Insulation Tester» или имеют маркировку «IR» (Insulation Resistance). Они могут выдавать постоянное напряжение 500 В, 1000 В или даже 2500 В, в зависимости от модели. Это критично для проверки изоляции силовых кабелей, особенно в промышленной среде.
Рекомендуется использовать цифровые изоляционные тестеры от производителей, таких как Fluke, Mastech, UNI-T, Megger. Например, Fluke 1507 позволяет измерять сопротивление до 10 ГΩ с тестовым напряжением 1000 В, что соответствует требованиям большинства электромонтажных стандартов.
Некоторые современные комбинированные мультиметры (например, Fluke 1587 FC) совмещают функции обычного мультиметра и изоляционного тестера. Это удобно для обслуживания электроустановок, где требуется как проверка цепей, так и диагностика изоляции без смены прибора.
Категорически не подходят мультиметры, у которых максимальное измеряемое сопротивление ограничено 20-40 МОм и отсутствует возможность подачи высокого напряжения – они не фиксируют пробой или деградацию изоляции и могут дать ложные результаты.
Как подготовить кабель и рабочее место перед измерением
Отключите кабель от сети и оборудования. Убедитесь, что отсутствует напряжение. Проверка должна выполняться тестером на переменное и постоянное напряжение. Допустимое остаточное напряжение – не более 25 В.
Разрядите ёмкость кабеля. Особенно важно для длинных линий. Подключите нагрузочный резистор 10–20 кОм между жилами и землёй минимум на 60 секунд. Это предотвратит ложные показания и защитит прибор.
Очистите изоляцию на концах кабеля. Удалите влагу, грязь и пыль с изоляции, в особенности на длине зачистки. Влага резко снижает сопротивление и искажает результат.
Разъедините все жилы кабеля. Снимите перемычки, отсоедините от клемм. Измерение проводится между каждой жилой и землёй, а также между жилами попарно, если требуется.
Подготовьте сухое рабочее место. Избегайте измерений во влажной среде. Поверхности, на которых размещается кабель, должны быть сухими и не проводить ток.

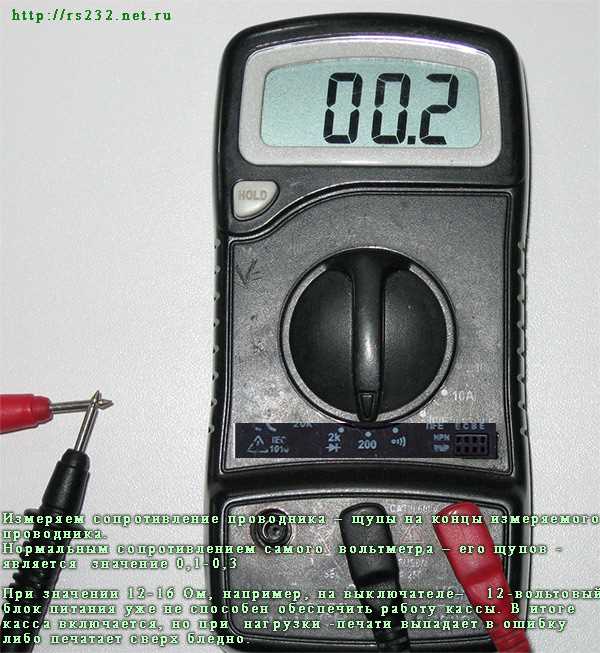

Проверьте мультиметр на целостность и режим. Убедитесь, что он поддерживает измерение высокого сопротивления (мегаомы), и включите соответствующий режим. Если используется мегомметр, проверьте уровень заряда батареи.
Используйте исправные щупы и держатели. Изоляция щупов не должна иметь повреждений. Контакт с жилами должен быть надёжным, без люфта и перекосов.

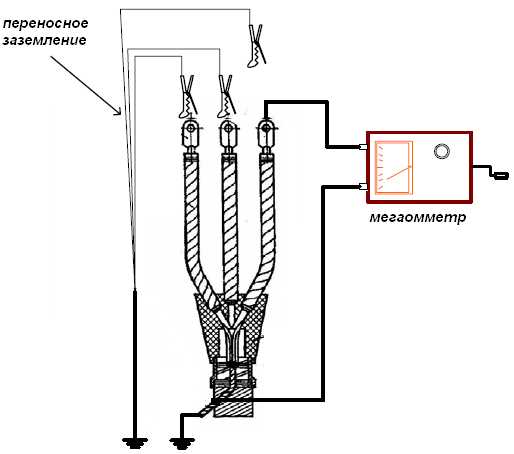

Как правильно подключить щупы мультиметра к жилам и изоляции кабеля

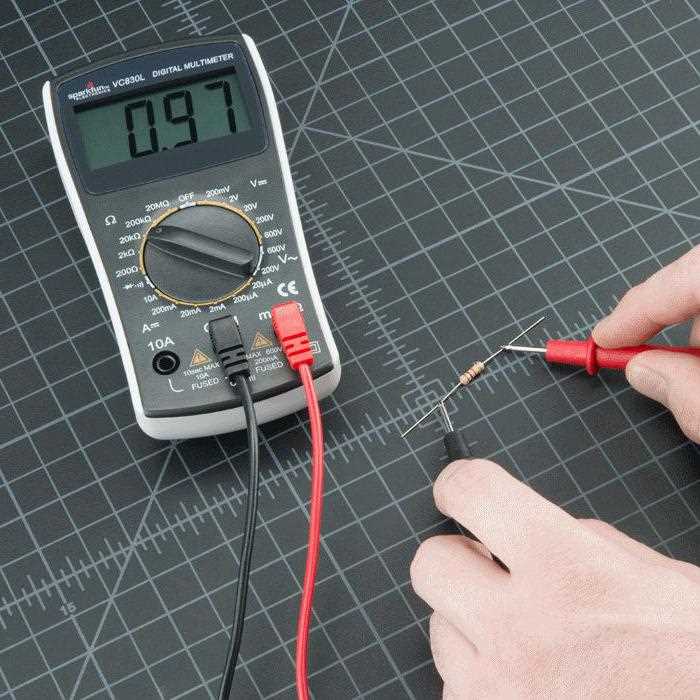

Перед подключением щупов убедитесь, что кабель обесточен и разряжен. Для проверки сопротивления изоляции установите мультиметр в режим измерения сопротивления, предпочтительно на максимальный предел (например, 200 MΩ, если доступен).
Черный щуп мультиметра подключается к одной из токопроводящих жил кабеля. Для этого аккуратно зачистите изоляцию на длине не более 1 см, избегая повреждения жилы. Убедитесь, что контакт надежный, без люфта.
Красный щуп соединяется с внешней поверхностью изоляции кабеля. Важно, чтобы контакт происходил на сухом и чистом участке изоляционного слоя. Для экранированных кабелей можно подключить щуп к экрану, если он заземлён. При отсутствии экрана допустимо прижать щуп к внешней оболочке, избегая загрязнений и влаги.
Если кабель многожильный, измерения проводят между каждой жилой и общей изоляцией поочерёдно. После каждого измерения снимайте показания и сравнивайте с нормативами (обычно сопротивление должно быть не менее 10 MΩ для большинства бытовых кабелей).
Во время измерения не касайтесь голыми руками оголённых участков кабеля и щупов. Нарушение контакта или загрязнение изоляции искажает результаты.
Какие режимы и диапазоны выбрать на мультиметре для измерения изоляции
Для измерения сопротивления изоляции стандартный мультиметр не подходит, так как его максимальное напряжение обычно не превышает 9 В. Для таких измерений необходим мегаомметр или мультиметр с функцией измерения высокого сопротивления и возможностью подачи тестового напряжения от 250 до 1000 В.
Если используется мультиметр с функцией измерения сопротивления до гигаом, необходимо выбрать режим «Resistance» или «Ω». Диапазон измерения должен быть установлен вручную, если прибор не поддерживает автоопределение. Начинать следует с наибольшего доступного значения – от 200 МОм и выше. При падении показаний ниже 1 МОм изоляция считается повреждённой или увлажнённой.
Некоторые цифровые мультиметры оснащены режимом «Insulation Test» или имеют специальную кнопку «Insulation», при активации которой подаётся тестовое напряжение. В этом случае важно убедиться, что выбранное напряжение соответствует стандарту для конкретного кабеля – 500 В для сетевых линий до 1000 В и 1000 В для промышленных кабелей.
Не используйте режим прозвонки (диодный тест) – он не даст корректных данных о состоянии изоляции, так как рассчитан на очень малые сопротивления (до нескольких кОм).

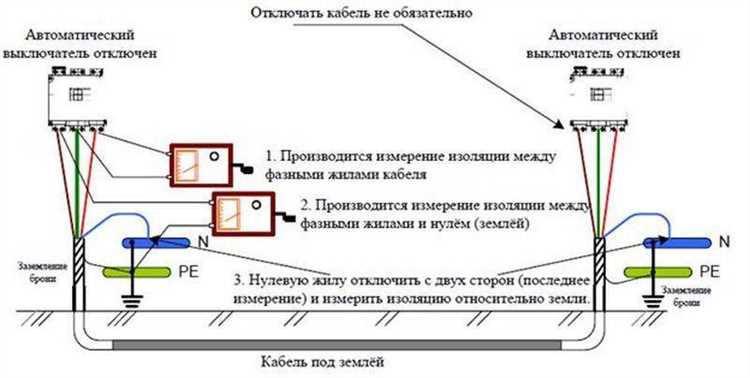

Перед измерением отключите кабель от нагрузки и обесточьте линию. Проверяйте каждый провод относительно земли и между жилами попарно. Выбор диапазона и режима напрямую влияет на достоверность результата и безопасность пользователя.
Как интерпретировать показания мультиметра при проверке сопротивления изоляции
При измерении сопротивления изоляции важно понимать, что именно показывают значения на дисплее мультиметра. Для точной диагностики ориентируйтесь на следующие критерии:
- Если прибор показывает OL (Over Limit) или значение выше 1000 МОм, изоляция в норме, утечек нет.
- Показания в диапазоне 20–100 МОм допустимы для кабелей с рабочим напряжением до 1000 В, но могут указывать на частичную деградацию.
- Значения менее 20 МОм свидетельствуют о сниженной сопротивляемости изоляции – рекомендуется дополнительная проверка и, возможно, замена кабеля.
- Если мультиметр показывает сопротивление в пределах 1–10 МОм, изоляция явно повреждена или загрязнена. Такая линия опасна при эксплуатации.
- Показания ниже 1 МОм недопустимы для любой линии – вероятна токовая утечка, требующая немедленного вмешательства.
Проводите измерения только при полностью обесточенной линии. Если кабель подключён к нагрузке или находится под напряжением, показания будут некорректными и могут повредить прибор.
Для получения стабильных данных удерживайте щупы на контактах не менее 10–15 секунд – это исключит ложные импульсные скачки и позволит мультиметру зафиксировать реальное сопротивление.
При сравнении нескольких участков кабеля в одной цепи ориентируйтесь на отклонения. Если один из проводов показывает сопротивление, отличающееся на порядок – именно он потенциально дефектен.
Что делать, если измеренное сопротивление изоляции ниже нормы
Первое, что нужно проверить – это целостность изоляции. Если на кабеле видны механические повреждения (порезы, трещины, следы перегрева), их необходимо устранить. Поврежденный участок следует заменить или восстановить, если это возможно. Если повреждения не обнаружены, необходимо провести дополнительные испытания с применением термографа или других методов, чтобы выявить скрытые дефекты.
Если повреждений нет, но сопротивление остается низким, возможно, произошло старение изоляции из-за воздействия внешних факторов (влажность, перепады температуры, химические вещества). В этом случае целесообразно провести замену кабеля, так как восстановление изоляции при серьезном износе может быть неэффективным.
Также стоит обратить внимание на условия эксплуатации кабеля. Если кабель подвергался воздействию повышенной влажности, загрязнений или высоких температур, рекомендуется провести дополнительные мероприятия по его защите и изоляции, чтобы предотвратить дальнейшее ухудшение состояния.
Если кабель используется в критичных условиях, например, в электрических щитах или на крупных предприятиях, важно провести повторные замеры через определенные интервалы времени, чтобы оперативно выявить проблемы и предотвратить аварийные ситуации.
В случае, когда снижение сопротивления не объясняется физическими повреждениями и условиями эксплуатации, возможно, стоит провести диагностику оборудования, с помощью которого были произведены измерения, на предмет его правильной работы.
Вопрос-ответ:
Что такое сопротивление изоляции кабеля и зачем его измерять?
Сопротивление изоляции кабеля — это величина, которая определяет, насколько эффективно изоляция препятствует прохождению тока. Это важный показатель, поскольку низкое сопротивление изоляции может привести к коротким замыканиям или другим проблемам в электрической сети. Измерение сопротивления изоляции позволяет определить состояние изоляции кабеля и предотвратить возможные неисправности, которые могут возникнуть в будущем.
Какой диапазон сопротивления изоляции кабеля считается нормальным?
Для большинства кабелей нормальное сопротивление изоляции должно быть не менее 100 МΩ (мегом). Значения ниже этого уровня могут указывать на повреждения изоляции, такие как трещины, пробои или старение материала. Важно учитывать, что для разных типов кабелей могут быть свои нормы, зависящие от их предназначения и условий эксплуатации. Например, для силовых кабелей может требоваться более высокое сопротивление изоляции по сравнению с кабелями, предназначенными для слабых токов.
