Разборка насосной станции Джилекс требует точного соблюдения последовательности действий и учета особенностей конструкции. Модель оснащена мембранным гидроаккумулятором, автоматикой защиты от сухого хода и предохранительным клапаном, что влияет на порядок демонтажа элементов.
Для начала отключите электропитание и слейте всю воду из системы через сливной клапан. Рекомендуется подготовить набор инструментов: гаечные ключи на 17 и 19 мм, плоскую отвертку и пассатижи. Особое внимание уделите герметизации соединений – используйте льняную нить или ФУМ-ленту при последующей сборке.
Снятие мембранного бака выполняется после отвинчивания крепежных гаек, избегайте повреждения резиновой мембраны. Демонтаж насоса производится путем отсоединения электрокабеля и трубопроводов с обязательной маркировкой для правильной сборки. Все элементы требуют осмотра на износ и коррозию, что влияет на дальнейшую эксплуатацию.
Подготовка инструментов и рабочего места для разборки насосной станции
Для эффективной разборки насосной станции Джилекс потребуется набор специализированных инструментов. Необходимы гаечные ключи на 10, 13, 17 мм для отсоединения резьбовых соединений, отвертки с плоским и крестовым наконечником для демонтажа крепежных элементов. Рекомендуется иметь разводной ключ для нестандартных гаек и пассатижи для снятия зажимов и пружин.
Обязательно подготовьте уплотнительную смазку и ветошь для очистки рабочих поверхностей от грязи и пыли. Наличие мягкой тряпки позволит аккуратно уложить детали и избежать повреждений при разборке.
Рабочее место должно быть ровным и устойчивым. Оптимально использовать прочный стол с подсветкой, чтобы обеспечить хорошую видимость мелких деталей. Температура в помещении не должна быть ниже +10°C, чтобы избежать затруднений с демонтажем из-за охлаждения уплотнителей.
Подготовьте пластиковые контейнеры или поддоны для сортировки крепежа и мелких элементов по этапам разборки. Это исключит путаницу и облегчит последующую сборку. Не допускайте расположения инструментов и деталей на полу – это снизит риск повреждений и потерь.
Перед началом работы отключите насосную станцию от электропитания и системы водоснабжения, слейте оставшуюся воду через сливной кран, чтобы избежать подтеков и повреждений оборудования во время разборки.
Отключение станции от электропитания и водопровода
Перед началом разборки насосной станции необходимо полностью отключить её от электросети. Для этого выключите автоматический выключатель в электрическом щите, обеспечивающий питание станции, и убедитесь в отсутствии напряжения с помощью тестера или индикаторной отвертки на клеммах подключения.
После отключения электропитания перекройте основной водяной кран на входе в насосную станцию. Это предотвратит попадание воды внутрь оборудования и снизит риск протечек во время разборки. Если водопровод оборудован запорной арматурой в нескольких точках, убедитесь, что закрыты все клапаны, подающих воду к станции.
Слейте остатки воды из гидроаккумулятора и трубопроводов, открыв соответствующие сливные краны или вентиляционные клапаны. Это уменьшит давление внутри системы и позволит избежать повреждений при демонтаже соединений.
Проверьте, что давление в системе равно нулю, чтобы исключить возможность резкого выброса воды при отсоединении элементов. Используйте манометр на станции для контроля давления до начала разборки.
Снятие защитных крышек и корпуса насосной станции
Перед началом демонтажа убедитесь в полном отключении станции от электросети и перекрытии подачи воды. Для снятия верхней защитной крышки используйте отвертку с крестообразным наконечником, открутите фиксирующие винты, расположенные по периметру крышки. Храните винты отдельно, чтобы избежать потери.
Для доступа к внутренним элементам корпуса аккуратно подденьте крышку монтажной лопаткой или плоской отверткой в точках крепления, избегая чрезмерного усилия, чтобы не повредить пластик. При наличии резиновых уплотнителей снимите их и осмотрите на предмет износа или деформаций.
Демонтаж корпуса начинается с откручивания болтов крепления нижней части к раме. Используйте ключ подходящего размера, чтобы избежать срыва гаек. Снимайте корпус равномерно, контролируя состояние кабелей и трубопроводов, не натягивая и не повреждая их.
Если корпус снабжен дополнительными защелками, аккуратно разблокируйте их, нажав на фиксирующие элементы. После снятия корпуса тщательно осмотрите места крепления и поверхности на наличие трещин или других дефектов.
При необходимости снимите внутренние панели, открутив дополнительные крепежи, чтобы обеспечить полный доступ к насосному блоку и электроприводу.
Отсоединение гидравлических соединений и трубопроводов
Перед отсоединением гидравлических соединений убедитесь в полном сбросе давления в системе. Для этого закройте запорные краны и слейте воду из насоса и трубопроводов через предусмотренные спускные клапаны или краны.
Используйте ключи подходящего размера, чтобы избежать повреждения резьбы фитингов и соединительных элементов. Резьбовые соединения необходимо откручивать против часовой стрелки, фиксируя неподвижную часть трубы или корпуса насоса, чтобы не деформировать элементы.
Для герметичных соединений с резиновыми уплотнителями соблюдайте аккуратность при снятии, чтобы сохранить уплотнительные кольца целыми. При необходимости замените уплотнители новыми, соответствующими заводским параметрам.
При демонтаже гибких шлангов проверьте целостность зажимных хомутов и при необходимости замените их, обеспечив надежное закрепление после сборки.
Отсоединяя металлические трубопроводы, избегайте резких рывков, чтобы не повредить сварные и фланцевые соединения. Используйте дополнительные опоры для фиксации труб и предотвратите их прогибы или смещения.
После отсоединения всех гидравлических элементов осмотрите их на наличие коррозии, трещин и износа. Поврежденные детали подлежат замене перед повторной сборкой насосной станции.
Демонтаж электрических разъемов и контроллеров управления
Перед началом работы отключите насосную станцию от электросети и убедитесь в отсутствии напряжения на контактах с помощью мультиметра. Снимите крышку панели управления, открутив крепежные винты крестовой отверткой.
Демонтаж разъемов выполняется последовательно: отсоедините фиксаторы пластиковых корпусов, не применяя чрезмерную силу, чтобы избежать повреждения защелок. Используйте тонкий инструмент для поддевания контактов, если они плотно зафиксированы.
Обратите внимание на маркировку кабелей и разъемов. При отсутствии маркировочных меток обязательно сделайте фотографии или зарисовки расположения проводов для последующей сборки.
Контроллер управления крепится винтами М4 к монтажной панели. Для демонтажа выкрутите их аккуратно, удерживая плату для предотвращения падения. Отсоедините шлейфы, расположенные в нижней части платы, слегка нажав на фиксирующие защелки.
Не допускайте излома проводов и не тяните за кабели непосредственно, используйте разъемы для отсоединения. При необходимости снимите термопасту с контактов, применяя изопропиловый спирт и мягкую салфетку.
После извлечения контроллера и разъемов храните их в антистатической упаковке, чтобы избежать повреждений при хранении или транспортировке.

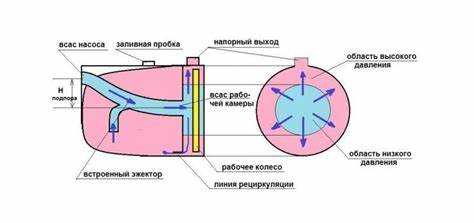

Извлечение и разборка основного насоса из станции
Перед извлечением насоса отключите электропитание станции и слейте воду из системы через сливной кран. Для предотвращения повреждений осмотрите корпус насоса на наличие видимых трещин и износа уплотнений.
Снятие насоса начинается с отсоединения патрубков подачи и обратки. Используйте гаечный ключ на 17 мм для откручивания крепежных болтов фланцев, избегая перекосов. После этого аккуратно снимите насос, поддерживая его снизу, чтобы не повредить вал и уплотнительные элементы.
Разборка корпуса насоса проводится на чистой поверхности с минимальным уровнем пыли. Открутите 6 болтов крепления крышки насоса, расположенных по окружности, используя торцевой ключ 10 мм. Снимите крышку, следя за тем, чтобы не повредить сальник.
Извлечение рабочего колеса требует удержания вала насоса от проворачивания. Для этого примените специальный фиксатор или ключ, удерживая вал с торца. Аккуратно снимите рабочее колесо, проверяя состояние лопаток на наличие трещин и коррозии.
Демонтаж сальника и подшипников осуществляйте последовательно. Сальник поддевается плоской отверткой, чтобы избежать повреждения посадочного места. Подшипники извлекаются съемником подшипников. Обратите внимание на маркировку подшипников для правильного подбора при замене.
Осмотр деталей включает проверку вала на наличие деформаций и износа. Рекомендуется измерить радиальный и осевой люфт, который не должен превышать 0,05 мм. При обнаружении дефектов замените поврежденные компоненты.
Соблюдение указанных этапов гарантирует качественную разборку насоса с минимальным риском повреждений и обеспечивает надежность последующего ремонта или замены узлов.
Очистка и проверка деталей перед повторной сборкой или ремонтом
Перед повторной сборкой насосной станции Джилекс необходимо тщательно очистить все детали, чтобы исключить попадание загрязнений в систему и обеспечить надежную работу оборудования.
- Снимите остатки масла, пыли и накипи с поверхностей с помощью ветоши и технического спирта или специализированного очистителя для металла.
- Пластиковые и резиновые детали промойте теплой водой с нейтральным моющим средством, затем высушите без воздействия прямого тепла.
- Проверяйте уплотнительные кольца и прокладки на наличие трещин, деформаций и износа – изношенные элементы замените.
- Корпус и внутренние части насоса осмотрите на наличие коррозии и механических повреждений; мелкие очаги коррозии удалите мелкой шкуркой или щеткой по металлу.
- Рабочее колесо насоса внимательно осмотрите на наличие сколов и деформаций, при обнаружении повреждений потребуется замена или профессиональный ремонт.
Проверка деталей включает измерение ключевых параметров:
- Измерьте зазоры между корпусом и валом – они не должны превышать значения, указанные в технической документации (обычно 0,1–0,3 мм).
- Проверьте люфт в подшипниках – свободный ход не должен превышать рекомендованные нормы.
- Оцените состояние резьбовых соединений, очистите резьбу от загрязнений и нанесите антикоррозийное средство.
Только после полного соответствия деталей техническим требованиям и их полной очистки приступайте к сборке или ремонту насосной станции.
Вопрос-ответ:
Как правильно подготовить насосную станцию Джилекс к разборке?
Перед началом разборки необходимо отключить питание станции и перекрыть подачу воды. Рекомендуется слить воду из системы, чтобы избежать протечек при демонтаже. Также стоит подготовить набор инструментов: ключи, отвертки и емкость для воды. Следует работать аккуратно, чтобы не повредить элементы и уплотнители.
Какие детали насосной станции Джилекс нужно отсоединять в первую очередь при разборке?
Сначала отсоединяют электропитание и снимают крышку корпуса станции. Затем демонтируют патрубки, по которым поступает и выходит вода. После этого разбирают соединения гидроаккумулятора и выключателя давления. Такой порядок позволяет избежать повреждений и облегчает последующую разборку.
Какие проблемы могут возникнуть при разборке насосной станции и как их избежать?
Часто встречаются сложности с закисшими соединениями и повреждением прокладок. Чтобы этого избежать, перед разборкой рекомендуется обработать резьбовые части специальной жидкостью для смазывания и очистки. Важно не применять чрезмерные усилия при откручивании, иначе возможны трещины на корпусе или повреждение резьбы. При необходимости лучше использовать съемники или специализированные инструменты.
Можно ли самостоятельно заменить мембрану в гидроаккумуляторе насосной станции Джилекс?
Да, замена мембраны вполне возможна своими руками. После снятия гидроаккумулятора нужно аккуратно отделить старую мембрану и установить новую, подходящего размера и материала. При сборке следует проверить герметичность соединений и правильность установки мембраны, чтобы избежать протечек и нарушений работы станции.
Как собрать насосную станцию Джилекс после разборки и проверки компонентов?
Сборку начинают с установки всех отсоединённых деталей в обратном порядке: сначала гидроаккумулятор, затем патрубки и электрические соединения. Особое внимание уделяют герметизации и плотности соединений. После монтажа нужно проверить работу станции под давлением и убедиться, что нет утечек и ненормального шума. Если всё в порядке, можно подключать питание и возвращать станцию в рабочий режим.
