Точное определение типа включения полупроводникового диода является ключевым этапом при диагностике электронных схем и разработке устройств. Существуют два основных варианта подключения диода: прямое и обратное включение, каждый из которых существенно влияет на параметры цепи и поведение полупроводника при подаче напряжения.
Для выявления типа включения достаточно анализа направления напряжения и тока на диоде в конкретной схеме. В прямом включении анод диода подключен к положительному потенциалу, а катод – к отрицательному, что обеспечивает протекание тока при напряжении порядка 0,6–0,7 В для кремниевых диодов. Обратное включение характеризуется противоположной полярностью, при которой диод блокирует ток до достижения порогового обратного напряжения.
При анализе схемы рекомендуется использовать мультиметр в режиме прозвонки диодов. Если при измерении в одном направлении мультиметр показывает падение напряжения около 0,6 В, а в обратном – разрыв цепи, значит, диод включен прямым способом. Наличие обратного тока указывает на неисправность или неправильное подключение.
Опознавание анода и катода на условных обозначениях схемы

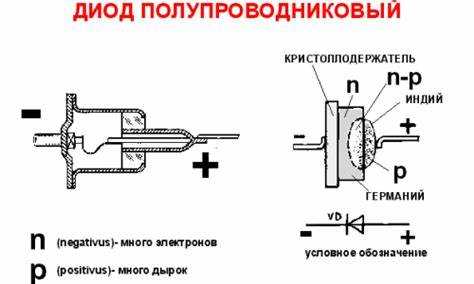

Полупроводниковый диод на схеме изображается в виде треугольника с линией. Треугольник указывает направление тока, а линия – контакт катода.
- Анод соответствует стороне треугольника, указывающей на линию катода.
- Катод обозначен вертикальной линией, которая всегда направлена противоположно аноду.
Дополнительно для идентификации контактов применяются условные символы и маркировка:
- На некоторых схемах катод обозначают знаком «–» или буквой «K».
- Анод может быть помечен знаком «+» или буквой «A».
- При использовании двухполюсных обозначений катод всегда изображается с упором в линию, символизирующую барьерное напряжение.
Рассматривая схемы с несколькими диодами, стоит учитывать:
- Направление треугольника показывает путь движения условного положительного тока от анода к катоду.
- Если диод изображён с дополнительным кружком или рамкой, внутренний треугольник и линия не меняют значения полярности.
- В схемах с диодами Шоттки линия катода может быть тоньше, но направление и положение остаются стандартными.
При анализе печатных плат для определения контактов полярности ориентируются на маркировку возле корпуса диода – полоска указывает на катод, что совпадает с условным обозначением на схеме.
Методы выявления прямого и обратного включения диода

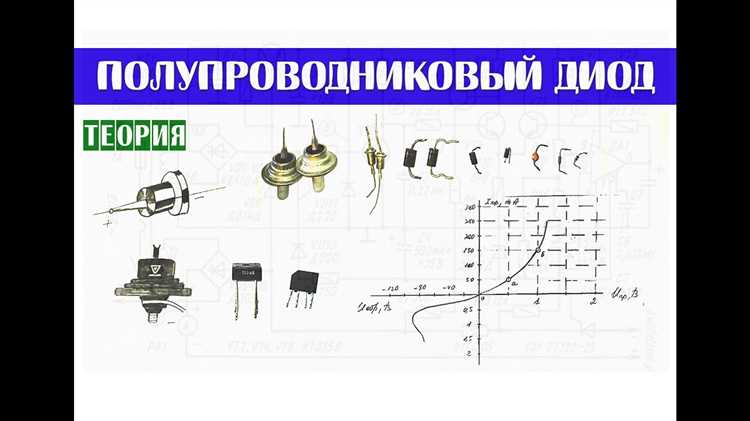

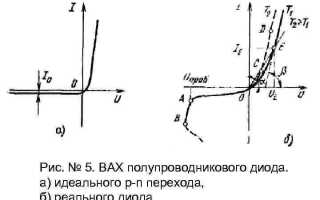

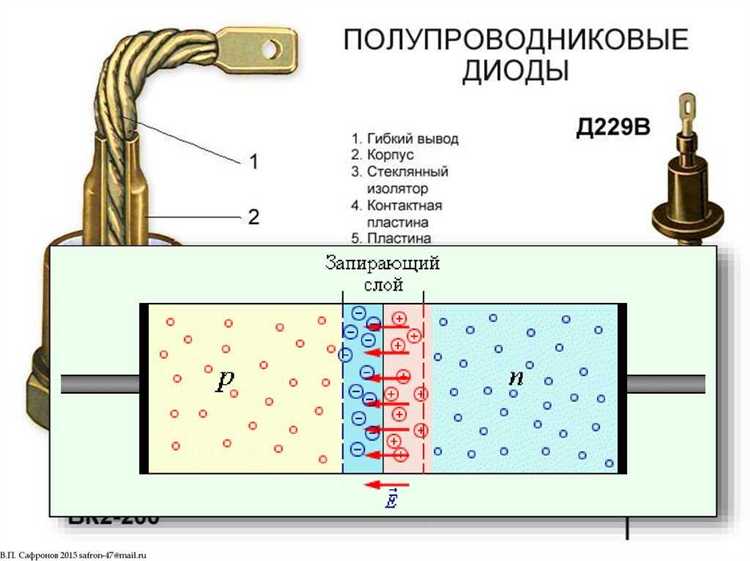

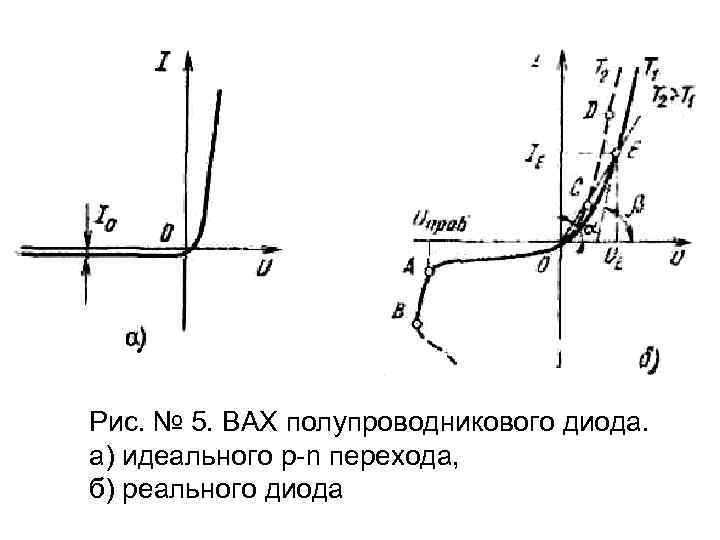

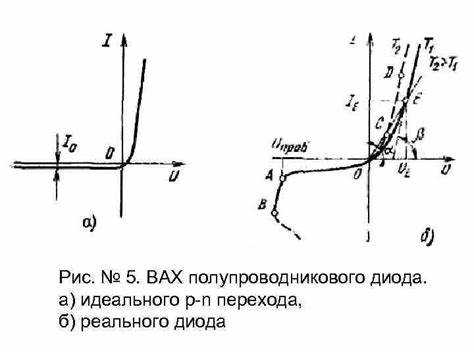

Определение типа включения полупроводникового диода основывается на анализе его вольт-амперной характеристики (ВАХ). Для этого применяют измерения с помощью мультиметра или лабораторного источника питания и амперметра.
Метод с мультиметром заключается в проверке падения напряжения на диоде при подаче малого напряжения постоянного тока. В режиме проверки диодов на прямом включении прибор покажет падение напряжения порядка 0,6–0,7 В для кремниевых и 0,2–0,3 В для германиевых диодов. При обратном включении ток практически отсутствует, и мультиметр фиксирует бесконечное сопротивление или «обрыв» цепи.
Метод с источником питания требует подключения стабилизированного источника напряжения и амперметра последовательно с диодом. При подаче напряжения от 0 до 1 В в прямом направлении ток начинает резко расти после порогового значения (обычно 0,6 В для кремния). В обратном направлении ток остается на уровне микроампер или меньше, пока напряжение не превысит максимально допустимое обратное напряжение, при котором происходит пробой.
Дополнительный способ – измерение ВАХ с помощью осциллографа, что позволяет визуально зафиксировать переход от практически нулевого тока в обратном направлении к резкому росту в прямом, выявляя точное значение порогового напряжения.
Рекомендуется проводить измерения при стабильной температуре, так как параметры диода зависят от тепловых условий. Также важно использовать приборы с достаточной чувствительностью, чтобы различить малые токи обратного направления.
Использование мультиметра для проверки полярности диода в цепи
Для определения типа включения полупроводникового диода с помощью мультиметра применяется режим прозвонки или измерения сопротивления. В режиме прозвонки на экране прибора отображается падение напряжения на переходе, что позволяет определить прямое и обратное включение.
Подключите красный щуп мультиметра к аноду диода, черный – к катоду. При прямом включении на экране появится значение напряжения в диапазоне 0,5–0,8 В для кремниевого диода. Если на дисплее отображается «1» или бесконечность, попробуйте поменять щупы местами – при обратном включении сопротивление должно быть очень высоким, а показания – «перегрузка» или «отсутствие проводимости».
Если мультиметр оснащён функцией измерения напряжения прямого смещения (forward voltage drop), ориентируйтесь на значения около 0,6 В для кремниевых и 0,2–0,3 В для германиевых диодов. Значения значительно выше или отсутствие падения напряжения свидетельствуют о неисправности или неправильной полярности включения.
Анализ схемы для определения типа подключения по отношению к источнику питания
Для точного определения типа включения полупроводникового диода необходимо сначала локализовать его положение относительно полюсов источника питания. Если анод диода подключен к положительному полюсу, а катод – к отрицательному, это свидетельствует о прямом включении, при котором диод пропускает ток после достижения порогового напряжения (обычно около 0,7 В для кремниевых диодов). Если же анод связан с отрицательным полюсом, а катод – с положительным, диод включен обратно и блокирует ток, кроме случаев пробоя.
Следующий важный аспект – проверить наличие дополнительных элементов, влияющих на напряжение или ток через диод, таких как резисторы или источники с иными полярностями. Наличие резистора последовательно с диодом не изменяет тип подключения, но влияет на токовую характеристику. Параллельное включение может указывать на другие функциональные схемы, где важно учитывать направление токов.
При использовании схем с переменным напряжением или мостовых выпрямителях анализ ведется по каждому полупериоду, что позволяет определить смену типа подключения в разные моменты времени. В таком случае важен не только тип включения, но и его динамическое поведение относительно источника питания.

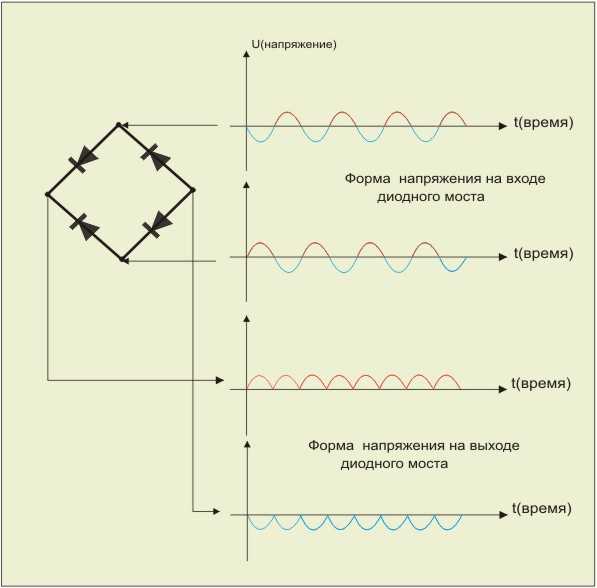

Распознавание включения диода в мостовой схеме выпрямителя
Мостовая схема выпрямителя состоит из четырёх диодов, соединённых по определённой топологии, обеспечивающей двухполупериодное выпрямление. Для точного определения типа включения каждого диода необходимо анализировать их положение относительно нагрузки и полярность подключения.
Диоды в мосте всегда расположены парами, которые открываются поочерёдно в течение каждого полупериода переменного напряжения. В момент положительного полупериода ток протекает через два диода, последовательно соединённых таким образом, чтобы обеспечить правильное направление тока на нагрузке. В отрицательный полупериод открываются два других диода, поддерживая стабильное направление тока.
Определение типа включения конкретного диода сводится к анализу его анода и катода относительно входных и выходных клемм. Диод, анод которого подключён к фазе переменного тока, а катод к нагрузке, работает в прямом включении при положительном полупериоде. Диод с противоположной полярностью анода и катода функционирует как обратный переключатель в этот же период.
Для проверки типа включения рекомендуется использовать мультиметр в режиме прозвонки диодов. При подключении к аноду и катоду в правильном направлении прибор покажет падение напряжения порядка 0,6–0,7 В (для кремниевых диодов). Измерения следует проводить при отключённом питании, чтобы избежать повреждений и получить корректные данные.
Особое внимание уделяется взаимному расположению диодов: в мостовой схеме они не соединены последовательно друг с другом напрямую, а формируют два встречных плеча. Ошибочное определение полярности приводит к снижению эффективности выпрямления и повышенному риску выхода из строя компонентов.
Определение типа включения диода по направлению тока нагрузки
Тип включения полупроводникового диода определяется направлением тока нагрузки относительно анода и катода. Если ток нагрузки течёт от анода к катоду, диод находится в прямом включении и проводит ток с минимальным падением напряжения, обычно 0,6–0,7 В для кремниевых диодов. При таком включении диод служит как выпрямительный элемент, пропуская ток и блокируя обратное напряжение.
Если ток нагрузки пытается течь в обратном направлении – от катода к аноду, диод оказывается в обратном включении. В этом состоянии ток через диод практически отсутствует, пока напряжение обратного смещения не превысит допустимое значение пробоя, характерное для конкретного типа диода (обычно от 20 В и выше для стандартных диодов).
Практическая рекомендация: для определения типа включения достаточно измерить направление тока относительно маркировки диода. На корпусе обычно нанесён полосовой или другой знак, обозначающий катод. При подаче напряжения, совпадающего с прямым смещением, ток нагрузки растёт, подтверждая прямое включение. Если ток не проходит, включение – обратное.
В схемах с переменным током или импульсных источниках необходимо учитывать фазу напряжения и характер нагрузки, так как диод может менять состояние с прямого на обратное включение в зависимости от полярности напряжения. В этом случае анализ направления тока по каждому полупериоду определяет динамику работы диода.
Типичные ошибки при идентификации включения диода и способы их избегания
Часто при определении типа включения полупроводникового диода допускают ошибки, приводящие к неверной оценке его работы и последующим сбоям в схеме. Основные ошибки и методы их устранения включают:
- Неправильное измерение напряжения на диоде. Ошибка возникает при использовании мультиметра в режиме постоянного напряжения без учёта полярности. Рекомендуется измерять падение напряжения при протекании тока в прямом включении, используя режим проверки диодов мультиметра, который автоматически подаёт необходимый ток и учитывает полярность.
- Игнорирование обратного тока. При обратном включении диода иногда фиксируют небольшой ток из-за паразитных токов или дефектов. Это может быть ошибочно воспринято как прямое включение. Для точного определения необходимо измерять обратное сопротивление и сравнивать с техническими характеристиками диода.
- Пренебрежение внутренним сопротивлением измерительного прибора. Использование мультиметров с высоким внутренним сопротивлением может давать неточные результаты при низких уровнях тока. Для уточнения рекомендуется применять специализированные приборы с регулируемым током или осциллограф с генератором сигналов.
- Неучёт температурного влияния. Температура влияет на прямое напряжение диода, снижая его при нагреве. Измерения необходимо проводить при стабильной температуре, либо учитывать температурный коэффициент напряжения, указанный в документации.
Для минимизации ошибок следует использовать проверенные методики и инструменты, строго соблюдать полярность, контролировать параметры измерения и проводить тестирование в условиях, максимально приближённых к рабочим.
Вопрос-ответ:
Как по схеме определить тип включения полупроводникового диода?
Тип включения диода определяется направлением тока относительно его анода и катода. Если в схеме анод диода подключён к положительному потенциалу, а катод — к отрицательному, то диод находится во включении прямой полярности. В обратном случае — обратной полярности. Анализируя расположение диода и направление источника питания, можно понять, какой режим работы задан.
Какие признаки на схеме указывают на прямое включение диода?
Прямое включение характеризуется тем, что анод диода подключён к более положительному потенциалу по отношению к катоду. На схеме это обычно видно, если стрелка на символе диода (обозначающая направление тока) направлена в сторону нагрузки и совпадает с направлением напряжения источника. В этом режиме диод проводит ток.
Почему важно правильно определить тип включения диода при анализе схемы?
Понимание типа включения влияет на работу всей цепи: в прямом включении диод пропускает ток, в обратном — блокирует. Если неправильно определить режим, можно ошибочно оценить состояние цепи, допустить неверный расчет параметров или неправильно подобрать элементы, что может привести к сбоям или повреждениям.
Можно ли определить тип включения диода без знания напряжений на его выводах?
Теоретически, если известна только схема без конкретных значений напряжений, тип включения можно предположить, исходя из полярности источников питания и направления подключения диода. Однако для точного определения нужна информация о напряжениях, так как одинаковая схема может работать по-разному в зависимости от условий.
Какие ошибки чаще всего встречаются при определении типа включения диода по схеме?
Основные ошибки связаны с неправильным чтением символа диода, путаницей анода и катода, а также с игнорированием направления напряжения источника питания. Часто забывают учитывать, что диод пропускает ток только при определённом направлении напряжения, что ведёт к неправильным выводам о режиме работы.
Как по схеме можно определить тип включения полупроводникового диода?
Для определения типа включения диода по схеме необходимо проанализировать направление подключения выводов относительно источника напряжения. Если анод подключен к положительному полюсу, а катод — к отрицательному, диод включен в прямом направлении, и ток может протекать при напряжении выше порогового. Если же полярность обратная — диод включен в обратном направлении, и ток через него практически не проходит, кроме небольшого обратного тока. Важно также учитывать параметры схемы и наличие дополнительных элементов, которые могут влиять на поведение диода.
Почему важно правильно определить тип включения диода в электронной схеме?
Определение правильного типа включения диода помогает понять, как он будет работать в конкретной цепи. При прямом включении диод позволяет ток протекать, выполняя функции выпрямления или защиты. При обратном включении он блокирует ток, защищая элементы схемы от нежелательных напряжений. Если тип включения выбран неправильно, это может привести к неправильной работе устройства или даже его повреждению. Кроме того, правильное определение помогает при диагностике неисправностей и настройке электронных узлов.
