В системах распределения электроэнергии трансформаторные подстанции представляют собой потенциальные источники опасного напряжения прикосновения. Одним из ключевых факторов электробезопасности на таких объектах является заземляющий потенциал ограждающих конструкций – прежде всего металлических заборов, окружающих оборудование. Ошибки в организации заземления этих элементов способны привести к критическим уровням напряжения на поверхности земли и фатальным последствиям для обслуживающего персонала и посторонних лиц.
Заземляющий потенциал ограждения определяется сопротивлением заземляющего устройства, протекающим через него током замыкания на землю и расстоянием до точки короткого замыкания. Согласно ПУЭ и РД 34.21.122-87, потенциал на металлических частях не должен превышать безопасных значений даже в условиях аварийной утечки тока. Это особенно критично при токах замыкания более 5 кА, где распределение потенциала по поверхности земли становится нерегулярным, а ограждение может накапливать разность потенциалов в десятки вольт относительно удалённых участков.
Для снижения опасного потенциала на заборе применяются методы эквипотенциального соединения, использование специальных заземляющих контуров и подключение конструкции к общей системе заземления подстанции. При этом крайне важно избегать создания «плавающих» участков, не связанных с основной системой заземления. Расчёт сопротивления заземления должен учитывать удельное сопротивление грунта, геометрию контура и глубину его залегания.
Особое внимание следует уделять зонам с высокой плотностью грунтовых токов, где даже при номинальных параметрах системы возможно возникновение локальных перенапряжений на металлических ограждениях. Использование временных ограждений без подключения к заземлению недопустимо. Все элементы заборов, включая ворота и калитки, должны быть включены в систему уравнивания потенциалов, с гарантированным электропроводящим соединением между собой и с основным заземлением трансформаторной установки.
Назначение заземляющего потенциала в ограждении трансформаторной подстанции
Заземляющий потенциал ограждения трансформаторной подстанции служит для выравнивания электрического потенциала между конструкцией ограждения и элементами заземляющего контура подстанции. Это необходимо для предотвращения возникновения опасного напряжения прикосновения в случае замыканий на землю или грозовых перенапряжений.
Ограждение, выполненное из металлических элементов, должно быть включено в общий контур заземления с сопротивлением не выше 4 Ом, что исключает появление между его частями и землёй значительной разности потенциалов. Такое решение снижает вероятность поражения электрическим током при контакте человека с ограждением, особенно в аварийных режимах.
Подключение ограждения к заземляющему устройству производится в нескольких точках, равномерно распределённых по периметру. Каждое соединение должно быть выполнено с применением болтовых или сварных контактов, обеспечивающих стабильную проводимость не менее 50 лет без потери защитных свойств. Минимальное сечение заземляющего проводника для ограждения – 10 мм² для меди или 16 мм² для стали с антикоррозионным покрытием.
Наличие заземляющего потенциала также снижает риски при возникновении индуцированных токов от рядом расположенных линий электропередач и трансформаторов, особенно в условиях повышенной грозовой активности. Важно учитывать, что ограждение без подключения к заземлению может выступать в роли вторичного излучателя опасных потенциалов, особенно в местах перегибов и углов конструкции.
Проверка эффективности заземления ограждения проводится измерением сопротивления в контрольных точках не реже одного раза в 3 года. В случае превышения нормативов требуется ревизия всех контактов и замена корродированных элементов. Пренебрежение этими мерами приводит к утрате функций потенциаловыравнивания и росту риска электротравм на территории подстанции.
Требования ПУЭ и ГОСТ к заземлению металлических ограждений
ПУЭ, глава 1.7, пункт 1.7.103 требует обязательного заземления металлических конструкций, которые могут оказаться под напряжением вследствие повреждения изоляции. Заборы трансформаторных подстанций попадают под эту категорию, если расположены в зоне действия токов короткого замыкания.
ГОСТ 12.1.030-81 указывает, что заземление металлических ограждений должно обеспечивать сопротивление не более 4 Ом при нормальных условиях эксплуатации в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью.
Согласно ПУЭ, пункт 1.7.55, ограждения, примыкающие к заземленным конструкциям (например, корпусу трансформатора), должны быть присоединены к тому же заземляющему устройству. При этом необходимо исключить возможность разности потенциалов при прикосновении.
ГОСТ Р 50571.5.54-2013 (раздел 542) регламентирует минимальное сечение проводника заземления: для стали – не менее 75 мм², меди – 16 мм². Допускается использование сварных или болтовых соединений, но они должны быть устойчивыми к коррозии и механическим воздействиям.
Металлические ограждения должны быть заземлены по всему периметру с шагом подключения к заземляющему проводнику не более 20 метров. Это снижает напряжение прикосновения при аварийных режимах работы оборудования.
ПУЭ, пункт 1.7.90 требует проверки состояния заземления не реже одного раза в 12 месяцев. При этом измеряется сопротивление заземляющего устройства, и проводится визуальный осмотр целостности соединений.
Внутренний и наружный заземляющие контуры должны быть соединены между собой, образуя единую систему уравнивания потенциалов, как указано в ПУЭ, пункт 1.7.131.
Методы измерения потенциала на поверхности заземленного забора
Для оценки заземляющего потенциала забора трансформаторной подстанции применяются прямые методы измерения потенциала относительно удаленного заземлителя. Все измерения выполняются на заранее очищенной поверхности почвы вдоль линии забора, с точной привязкой к координатной сетке.
- Метод падающего потенциала: используется при наличии доступа к участкам вне зоны влияния заземления. Потенциал измеряется между электродом, установленным непосредственно у основания забора, и подвижным зондом, перемещаемым от забора в сторону удаленного заземлителя. Расстояние между зондом и заземлителем должно быть не менее 30 м.
- Дифференциальный метод: применяется при наличии бетонного покрытия или ограниченного пространства. Измеряется разность потенциалов между двумя точками вдоль забора, размещенными на фиксированном расстоянии (обычно 1 м). Используется высокоимпедансный вольтметр, исключающий искажения от контактного сопротивления.
- Метод потенциалов ступени: позволяет выявить распределение напряжения вдоль поверхности земли. Два электрода размещаются на расстоянии шага человека (0,8 м) вдоль линии забора, вектор напряжения фиксируется в направлении возможного движения персонала.
Для повышения точности необходимо использовать экранированные кабели и выполнять измерения при отключенной нагрузке на трансформатор. Повторное измерение в условиях повышенной влажности помогает выявить сезонные вариации сопротивления грунта. Каждый метод должен сопровождаться регистрацией координат и условий измерения для корректной интерпретации потенциала в расчетах безопасных расстояний и токов утечки.
Влияние конструкции забора на распределение потенциалов
Ключевое значение имеет наличие и конфигурация токопроводящих контуров. Замкнутые металлические петли, образованные, например, соединением ворот с забором без изоляции, создают индукционные контуры, способные накапливать значительные наведённые потенциалы. Рекомендуется избегать замкнутых контуров в конструкции и предусматривать диэлектрические вставки через каждые 25–30 метров длины ограждения.
Высота и заземлённость отдельных элементов также критичны. Заборы высотой свыше 2,5 метров при отсутствии точек дополнительного заземления каждые 20 метров становятся источником продольных градиентов потенциала. Эти градиенты особенно опасны вблизи проходных ворот и мест с пересечением кабельных линий.
Рекомендуется выполнять гальваническую развязку металлического ограждения от токоведущих частей и обеспечивать равномерную связь с контуром заземления трансформаторной подстанции. Применение оцинкованных материалов снижает проводимость по сравнению с медью, но увеличивает устойчивость к коррозии, что критично при длительной эксплуатации на открытом воздухе.
Оптимальным решением является комбинированная конструкция: вертикальные опоры из металла с секциями из диэлектрических материалов и обязательным подключением к системе уравнивания потенциалов каждые 10–15 метров. Это существенно снижает уровень наведённого напряжения и минимизирует потенциал прикосновения.
Связь между заземлением ограждения и потенциалом прикосновения
Для исключения этого риска ограждение должно быть подключено к общей системе заземления подстанции с сопротивлением не выше 4 Ом. При этом сопротивление заземляющего устройства ограждения должно быть сопоставимо с сопротивлением заземляющего устройства трансформатора, чтобы минимизировать перепад потенциалов. Недопустимо создание отдельных, не связанных между собой контуров заземления.
Расстояние от заземлённого ограждения до токоведущих частей и оборудования должно быть не менее 1,5 метров, чтобы исключить появление наведённых потенциалов. Также рекомендуется установка выравнивающей металлической сетки вдоль ограждения в зоне возможного пребывания персонала. Сетка должна быть соединена с заземлением забора и уложена на глубину не менее 0,3 метра.
Контроль потенциала прикосновения проводится в условиях имитации замыкания с измерением разности потенциалов между забором и поверхностью земли на расстоянии шага (примерно 1 метр). Допустимое значение напряжения прикосновения не должно превышать 60 В при длительности воздействия до 5 секунд в соответствии с ГОСТ 12.1.038.
Ошибки проектирования, приводящие к опасному потенциалу забора
Неправильное расположение заземляющих электродов также приводит к увеличению потенциальной разности. Расположение забора слишком близко к трансформатору без установки компенсирующих заземлителей вызывает накопление высокого напряжения на металлоконструкции. Рекомендуется соблюдать расстояние не менее 10 метров и использовать связные контуры для равномерного распределения тока.
Ошибочным считается применение одиночных вертикальных электродов без объединения их в эффективную сеть. Такая конфигурация снижает эффективность рассеивания тока в землю и увеличивает риск локальных скачков напряжения на заборе. Правильная практика – использовать сетчатую систему с горизонтальными и вертикальными электродами, обеспечивающую сопротивление менее 4 Ом.
Пренебрежение соединением заземляющего контура забора с общим заземлением трансформатора создает разность потенциалов между конструкциями. Это приводит к появлению шагового и касательного напряжения, опасных для обслуживающего персонала и проходящих рядом людей. Обязательное условие – интеграция всех заземлителей в единую систему с минимальными переходными сопротивлениями.
Неправильный выбор материалов заземляющих проводников снижает долговечность и надежность системы. Использование коррозионно-нестойких металлов или отсутствие защитных покрытий приводит к увеличению сопротивления заземления с течением времени. Для долговременной стабильности рекомендуется применять медь или сталь с защитным покрытием и проводить регулярные проверки целостности.
Инженерные решения для снижения напряжения прикосновения на ограждении
Для уменьшения напряжения прикосновения на ограждениях трансформаторных установок применяются комплексные инженерные меры, направленные на эффективное распределение потенциала и снижение контактного напряжения до безопасного уровня.

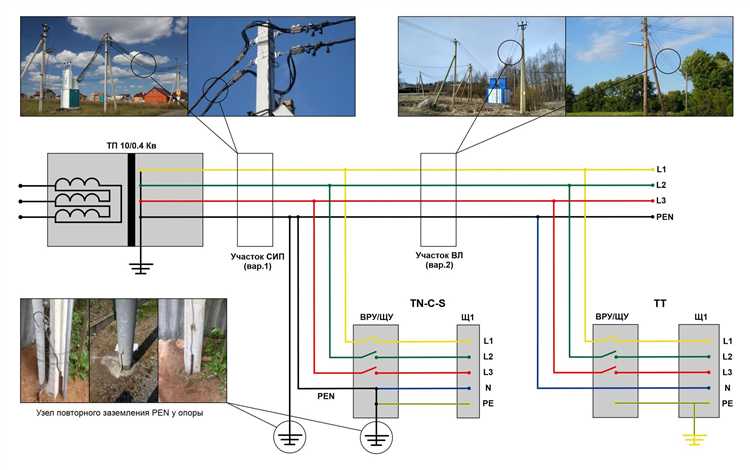

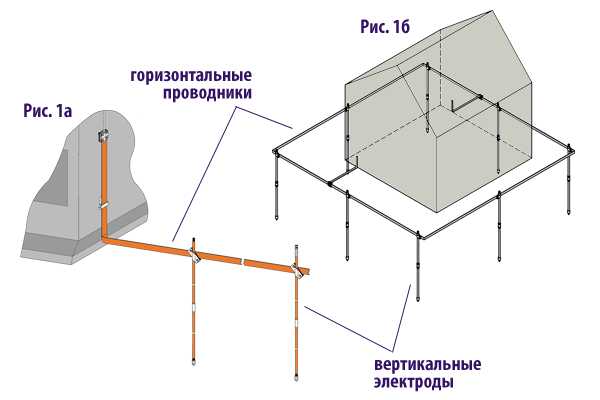

- Устройство контура заземления с пониженным сопротивлением: рекомендуется использовать многозвенный контур с шагом электродов 2–3 м и глубиной заложения не менее 0,7 м. Общий удельный электрод из меди или стального стержня с медным покрытием обеспечивает сопротивление не выше 4 Ом.
- Применение металлических соединителей и шин из меди: для минимизации переходных сопротивлений между ограждением и заземлителем используют медные шины толщиной не менее 6 мм, закрепленные болтами с контролируемым моментом затяжки.
- Земляные пластины и ленточные заземлители: включение в контур плоских медных пластин размером от 0,3×0,3 м для снижения индуктивного сопротивления и улучшения распределения потенциала по поверхности.
- Обеспечение равномерного потенциала по поверхности ограждения: подключение ограждения к контуру заземления в нескольких точках с интервалом не более 5 м для исключения значительных перепадов напряжения.

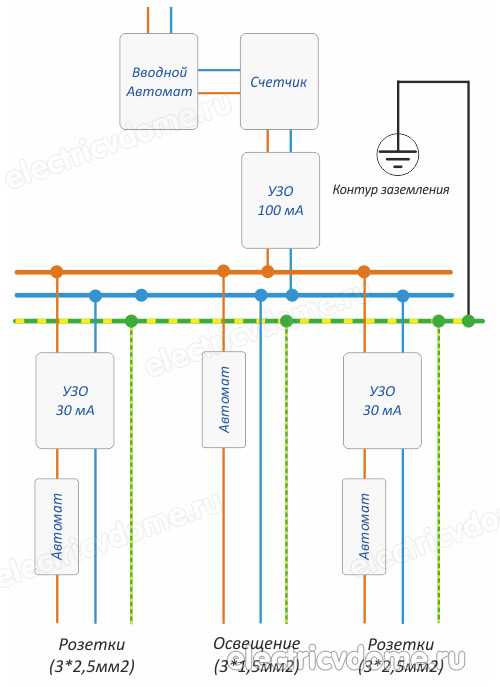

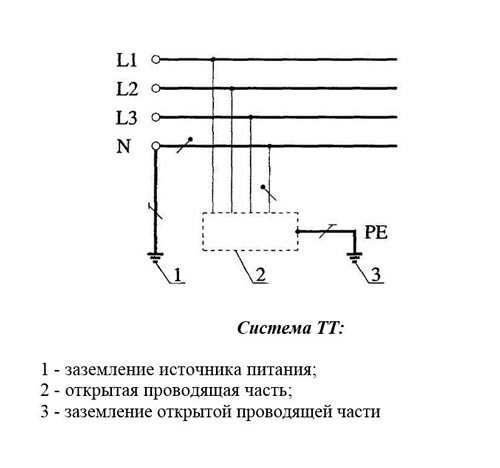

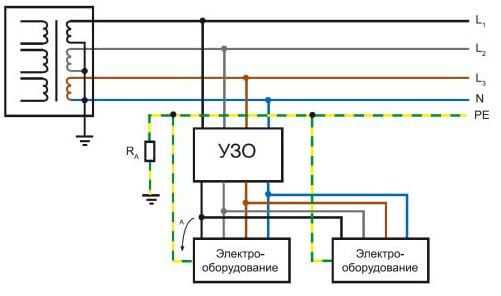

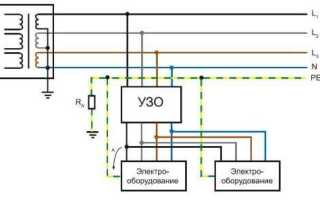

- Использование дифференциальных и защитных автоматов: установка устройств защитного отключения с током срабатывания от 30 мА снижает время воздействия опасного напряжения при авариях.
- Монтаж защитных резисторов и искрогасителей: для быстрого снижения напряжения при замыкании на корпус применяют резисторы номиналом 10–100 Ом и искрогасители, предотвращающие опасные скачки потенциала.
- Изоляция ограждений от грунта: использование неэлектропроводящих прокладок из резины или пластика в местах опорных контактов снижает токи утечки и локальные напряжения прикосновения.
Реализация вышеуказанных мер с учетом нормативных требований ПУЭ и ГОСТ обеспечивает снижение напряжения прикосновения на ограждениях трансформаторов до безопасных значений, минимизируя риск поражения электротоком.
Периодичность проверки и техническое обслуживание заземления забора
При осмотре следует контролировать состояние заземляющих проводников и их контактных соединений. Любые признаки коррозии, механических повреждений или ослабления зажимов требуют немедленной замены или ремонта. Особое внимание уделяется точкам сварки и болтовым соединениям, так как они подвержены окислению и расшатыванию.
Техническое обслуживание включает очистку и повторное нанесение защитных покрытий на заземлители, проверку глубины залегания электродов, которая должна оставаться не менее 0,7 метра, и устранение повреждений грунта, нарушающих электрический контакт. При обнаружении повышения сопротивления выше нормативных значений необходимо усилить заземлитель дополнительными электродами или улучшить состояние грунта, например, засыпать токопроводящий состав.
Визуальный осмотр и измерения рекомендуется выполнять в сухую погоду для исключения влияния влаги на показатели. Результаты фиксируются в журнале технического обслуживания с указанием даты, измеренных значений и принятых мер. Регулярность и качество обслуживания напрямую влияют на безопасность и надежность трансформаторного оборудования.
Вопрос-ответ:
Какова роль заземляющего потенциала забора в работе трансформаторов?
Заземляющий потенциал забора обеспечивает безопасное распределение электрического тока при возникновении короткого замыкания или утечки. Он снижает риск поражения электрическим током и защищает оборудование от повреждений, гарантируя стабильность работы трансформатора и безопасность обслуживающего персонала.
Какие факторы влияют на уровень заземляющего потенциала у ограждения трансформаторной подстанции?
На величину заземляющего потенциала влияют характеристики почвы (сопротивление, влажность), конструкция и материал забора, а также схема заземления. Кроме того, важную роль играет расположение заземлителей относительно источника тока и параметры подключенного оборудования.
Можно ли снизить уровень заземляющего потенциала забора без изменения конструкции трансформатора?
Да, снижение уровня потенциала возможно путем оптимизации системы заземления, например, добавлением дополнительных заземлителей или улучшением контакта с грунтом. Также помогает использование специальных материалов с низким сопротивлением и регулярное техническое обслуживание, которое предотвращает ухудшение контакта с землей.
Какие последствия могут возникнуть, если заземляющий потенциал забора не контролируется?
Если потенциал забора не поддерживается на допустимом уровне, возможны электрические повреждения оборудования, повышение риска поражения током для обслуживающего персонала, а также нарушение стабильности работы трансформатора. В крайних случаях это может привести к авариям и длительным простоям в работе подстанции.
