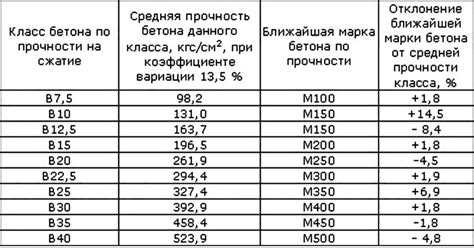

Прочность бетона зависит не только от марки цемента и правильной технологии замеса, но и от специальных добавок, изменяющих его структуру на молекулярном уровне. В частном и промышленном строительстве применяют пластификаторы, суперпластификаторы, модификаторы и армирующие волокна. Каждая из этих добавок направлена на повышение определённых характеристик, включая прочность на сжатие, устойчивость к растрескиванию и долговечность.
Пластификаторы повышают подвижность бетонной смеси, уменьшая количество воды без ухудшения удобоукладываемости. Это снижает водоцементное отношение, а значит – увеличивает конечную прочность. Примеры: лигносульфонаты, нафталинформальдегидные смолы.
Суперпластификаторы, например на основе поликарбоксилатов, дают возможность сокращать содержание воды до 30%, что критично при строительстве несущих конструкций. При этом сохраняется высокая текучесть смеси, что важно при заливке плотной арматурной сетки.
Микрокремнезём и зола-унос повышают плотность бетонной матрицы. Микрокремнезём содержит до 90% диоксида кремния, который активно вступает в реакцию с гидроксидом кальция, образуя дополнительный прочный цементный гель C-S-H.
Полипропиленовая фибра вводится для снижения усадочных и температурных трещин. Она равномерно распределяется по массе бетона, снижая внутренние напряжения. Для конструкционного армирования применяют также стальную и базальтовую фибру.
Модификаторы с нанодобавками регулируют пористость и скорость гидратации цемента. Некоторые из них, например, на основе наночастиц титана или графена, улучшают адгезию компонентов и повышают морозостойкость.
Рациональный выбор добавок зависит от климатических условий, особенностей почвы и конструктивных решений проекта. Без их применения сложно достичь проектной прочности, особенно в условиях интенсивных нагрузок и агрессивной внешней среды.
Применение фибры для усиления структуры бетона
- Стальная фибра: повышает ударную вязкость и сопротивление к динамическим нагрузкам. Применяется в монолитных плитах, промышленных полах и фундаментах. Оптимальная дозировка – 25–40 кг/м³.
- Полипропиленовая фибра: уменьшает усадочные трещины в ранние сроки твердения. Эффективна при заливке стен, перекрытий, отмосток. Рекомендуемая доза – 0,6–1 кг/м³.
- Базальтовая фибра: устойчива к агрессивной среде и высоким температурам. Используется в бетоне для наружных и несущих конструкций. Дозировка – 1–2 кг/м³.
- Стеклянная фибра: повышает прочность на растяжение и улучшает адгезию внутри матрицы бетона. Применяется при изготовлении тонкостенных элементов и ЖБИ. Расход – 1–3 кг/м³.
Фибра равномерно распределяется по всему объёму, исключая необходимость традиционного армирования в некоторых зонах. Перед добавлением рекомендуется тщательно перемешать её с сухими компонентами или ввести в процессе замеса с водой. При выборе типа фибры учитывают назначение конструкции, требования к прочности и условия эксплуатации.

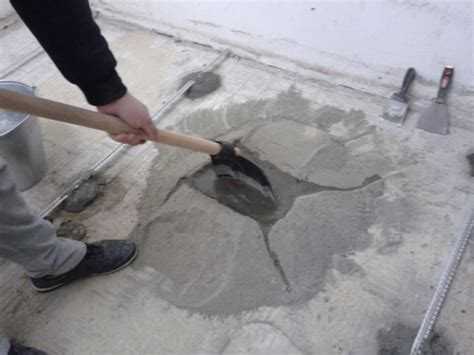

Добавление пластификаторов для снижения водоцементного отношения
При использовании суперпластификаторов на основе поликарбоксилатов можно сократить В/Ц до 0,3–0,35, в то время как без добавок оно обычно составляет 0,5–0,6. Это позволяет увеличить марочную прочность бетона на 20–30% без изменения состава по цементу. Для конструкций с высокими нагрузками это особенно важно.
Добавку вводят в количестве 0,5–1,5% от массы цемента, в зависимости от характеристик конкретного материала и требуемого эффекта. Перемешивание должно быть тщательным – пластификатор равномерно распределяется только при достаточной интенсивности смешивания, желательно с использованием бетоносмесителя принудительного действия.
Применение таких добавок особенно эффективно при производстве бетона для фундаментов, перекрытий и монолитных стен, где требуется высокая прочность и плотность. При этом важно учитывать совместимость пластификатора с используемым типом цемента – не все составы обеспечивают стабильный эффект при взаимодействии с пуццолановыми или шлаковыми цементами.
Для получения оптимального результата необходимо проводить лабораторные испытания состава на стадии проектирования бетонной смеси. Только так можно точно определить дозировку и ожидаемую прочность с учетом условий твердения и конкретных нагрузок.
Использование микрокремнезёма для повышения плотности бетона
Микрокремнезём (синоним – силикатная пыль) представляет собой побочный продукт производства ферросплавов с размером частиц от 0,1 до 1 мкм. Благодаря высокой удельной поверхности (до 20 000 см²/г) и аморфной форме диоксида кремния, его введение в бетонную смесь способствует значительному уплотнению структуры цементного камня.
Оптимальная дозировка микрокремнезёма составляет 5–10% от массы цемента. При превышении 10% возможны технологические трудности, связанные с повышением водопотребности и ухудшением удобоукладываемости. В таких случаях рекомендуется использование суперпластификаторов на основе поликарбоксилатов.
Микрокремнезём активно взаимодействует с гидроксидом кальция, образующимся при гидратации цемента, с формированием дополнительного количества C–S–H-геля. Это повышает плотность и снижает пористость материала, особенно капиллярную. В результате водонепроницаемость увеличивается на 2–3 класса, а марка по прочности может возрастать до 20% при соблюдении технологии приготовления.
Также микрокремнезём способствует снижению скорости карбонизации и повышает морозостойкость, особенно при циклическом замораживании в насыщенном состоянии. При этом уменьшается глубина проникновения агрессивных веществ, включая хлориды и сульфаты, что критично для долговечности конструкций.
Роль суперпластификаторов в улучшении подвижности без потери прочности
Добавление 0,5–1,2 % суперпластификатора от массы цемента повышает подвижность смеси до П4–П5 без увеличения водоцементного отношения. Это критично при производстве конструкционного бетона класса не ниже B25, где превышение W/C даже на 0,05 ведёт к снижению прочности на 10–12 %.
Для достижения стабильного эффекта важно строго соблюдать технологическую последовательность: сначала перемешивается сухая смесь с водой, затем вводится суперпластификатор. При использовании поликарбоксилатных добавок нельзя допускать превышения дозировки – избыток приводит к задержке схватывания более чем на 4–6 часов, что критично при монолитном бетонировании в условиях пониженных температур.
Применение суперпластификаторов особенно эффективно при укладке в плотной арматурной сетке, где необходима высокая текучесть смеси без снижения несущей способности конструкции. В жилищном строительстве это позволяет снизить расход цемента до 15 % без потери проектной прочности и однородности структуры бетона.
Влияние минеральных добавок на прочностные характеристики бетона
Минеральные добавки улучшают структуру цементного камня и повышают плотность бетона, снижая количество пор и капилляров. Это напрямую влияет на его прочностные характеристики, особенно в ранние и средние сроки твердения.
Часто применяются следующие виды минеральных добавок:
- Микрокремнезём (диоксид кремния)
- Зола-уноса
- Молотый гранулированный шлак
- Метакаолин
Микрокремнезём вводится в количестве 5–10 % от массы цемента. Он ускоряет гидратацию и снижает водоцементное отношение, что повышает прочность бетона до 20 % на 28 сутки.
Зола-уноса при дозировке 15–25 % замедляет начальные темпы набора прочности, но к 90 суткам обеспечивает прирост до 10–15 % за счёт пуццолановой реакции. Она особенно эффективна при производстве массивных конструкций, где важно снизить тепловыделение.
Шлаковые добавки в количестве 30–50 % повышают долговечность и обеспечивают устойчивость к агрессивным средам. При этом прочность на сжатие может увеличиться на 10–12 % при условии достаточной влажности твердения.
Метакаолин улучшает раннюю прочность и устойчивость к карбонизации. Добавка 10 % приводит к увеличению прочности на 28 сутки на 15–18 %, особенно при использовании с низкоклинкерными цементами.
Для достижения максимального эффекта необходимо контролировать тонкость помола добавки, соблюдение дозировки и совместимость с суперпластификаторами. Несоблюдение этих параметров может снизить прочность и вызвать трещинообразование.
Целесообразность использования полимерных модификаторов в частном строительстве
Полимерные модификаторы увеличивают прочность и долговечность бетона за счет улучшения адгезии, снижения пористости и повышения устойчивости к внешним воздействиям. В частном строительстве применение таких добавок оправдано в конструкциях с повышенными требованиями к влагозащите и морозостойкости, например, в фундаменте и цокольных этажах.
Добавление полимеров в бетон снижает вероятность микротрещин и улучшает эластичность материала, что снижает риск разрушений при температурных колебаниях и механических нагрузках. Рекомендуемая дозировка модификаторов составляет 3–5% от массы цемента для достижения оптимального баланса между прочностью и пластичностью.
Использование полимерных добавок позволяет уменьшить расход цемента без потери прочности, что положительно влияет на себестоимость и экологичность строительства. При выборе конкретного типа полимера следует ориентироваться на условия эксплуатации: акриловые добавки обеспечивают водонепроницаемость, виниловые – повышенную адгезию к различным основаниям.
В частных домах полимермодифицированный бетон особенно эффективен при устройстве отмосток, гидроизоляции и наружных стен с отделкой, подверженных воздействию атмосферных осадков и ультрафиолета. Применение полимеров требует тщательного соблюдения пропорций и технологии смешивания для равномерного распределения и максимального эффекта.
Контроль воздушного пористости с помощью воздухововлекающих добавок
Воздухововлекающие добавки вводят в бетон для создания равномерно распределённых мелких воздушных пузырьков диаметром 10–100 мкм. Эти пузырьки повышают морозостойкость и долговечность конструкции за счёт снижения внутреннего гидростатического давления при замерзании воды в порах.
Оптимальный объём воздушной пористости для наружных конструкций составляет 4–7%. Превышение этого значения снижает прочность бетона на сжатие примерно на 10–15% на каждый дополнительный процент воздуха, что требует точного дозирования добавок.
Для контроля пористости используют добавки на основе поверхностно-активных веществ – они обеспечивают стабильность пузырьков и предотвращают их слияние. Растворимость и взаимодействие с цементом должны соответствовать составу бетонной смеси, что позволяет сохранить однородность структуры.
Рекомендуется проводить предварительные испытания с различными дозировками, обычно от 0,05% до 0,15% от массы цемента, чтобы достичь заданного объёма воздуха. Измерения пористости проводят методом пенетрации или по ГОСТ 12730.4.
Использование воздухововлекающих добавок особенно важно в регионах с частыми цикличными замораживаниями и оттаиваниями, а также при работе с крупнофракционными заполнителями, где контроль микропористости снижает риск образования трещин и увеличивает срок эксплуатации здания.
Вопрос-ответ:
Какие добавки чаще всего применяют для повышения прочности бетона при строительстве домов?
Для улучшения прочности бетона обычно используют различные добавки. Самыми распространёнными являются пластификаторы, которые уменьшают водоцементное отношение, делая смесь плотнее и прочнее. Также добавляют минеральные вещества — например, микрокремнезём или летучую золу, которые заполняют мельчайшие поры и повышают плотность материала. Иногда в бетон вводят специальные волокна из стекла или полимеров, чтобы снизить риск появления трещин и увеличить устойчивость к нагрузкам.
Как именно микрокремнезём влияет на свойства бетона?
Микрокремнезём — это очень мелкодисперсный порошок, получаемый при производстве кремния или ферросилиция. Добавка действует как дополнительный заполнитель, который заполняет пустоты между крупными частицами цемента и песка. За счёт этого бетон становится более плотным и менее проницаемым для влаги, что снижает вероятность разрушения от коррозии арматуры. Кроме того, микрокремнезём способствует образованию дополнительного количества гидратов кальция, укрепляющих структуру затвердевшего бетона.
Можно ли использовать полимерные добавки в бетон для жилого дома, и как они влияют на долговечность?
Полимерные добавки применяются в бетоне для повышения эластичности и сцепления между составляющими частицами. В жилом строительстве такие добавки помогают улучшить стойкость материала к механическим воздействиям и циклам замораживания-оттаивания, что важно для регионов с суровыми зимами. Полимеры также снижают водопоглощение, благодаря чему бетон становится менее восприимчив к воздействию химических реагентов и влаги. В результате дом получает более надёжную и долговечную основу.
Как добавки влияют на время затвердевания и удобоукладываемость бетонной смеси?
Добавки могут существенно влиять на технологические характеристики бетона. Пластификаторы, например, увеличивают подвижность смеси, что облегчает укладку и уплотнение без увеличения количества воды. Это помогает сохранить прочность после затвердевания. Некоторые ускорители или замедлители твердения регулируют скорость схватывания раствора в зависимости от условий строительства, позволяя работать при низких или высоких температурах. Благодаря правильному подбору добавок можно оптимизировать процесс и улучшить качество конечного материала.
Какие риски связаны с неправильным использованием добавок в бетон при строительстве дома?
Если добавить слишком много или неправильно подобрать состав добавок, это может привести к ухудшению свойств бетона. Например, избыток пластификаторов способен вызвать расслаивание смеси и образование пустот, что снижает прочность и водонепроницаемость. Некорректное применение ускорителей может спровоцировать растрескивание из-за слишком быстрого схватывания. Также возможны проблемы с долговечностью, если используются добавки низкого качества или несовместимые с цементом. Поэтому важно точно соблюдать дозировки и рекомендации производителя.
Какие добавки в бетон помогают сделать стены дома более прочными и долговечными?
Для повышения прочности бетона обычно используют различные добавки, которые улучшают его структуру и свойства. Одной из самых распространённых является пластификатор — он делает смесь более подвижной, снижая количество воды без потери удобоукладываемости, что повышает плотность и прочность бетона. Также применяют ускорители схватывания, которые помогают бетону быстрее набирать прочность, и микроармирующие волокна — они уменьшают риск образования трещин и улучшают устойчивость к нагрузкам. Некоторые добавки снижают водопоглощение и увеличивают морозостойкость, что важно для долговечности дома в различных климатических условиях.
Загрузка...
