Канализационный люк – это не просто металлическая крышка на дороге. Под ним скрывается сложная система инженерных сооружений, обеспечивающих удаление сточных вод, вентиляцию и технический доступ к подземным коммуникациям. Открыв люк, можно обнаружить шахту глубиной от 1 до 5 метров, ведущую к коллектору, трубопроводам или распределительной камере.
На стенках шахты часто видны следы коррозии, налёта и биоплёнки. В нижней части располагается лоток, по которому непрерывно течёт сточная жидкость. Диаметр труб может достигать 600 мм и более, в зависимости от плотности застройки и объёмов стоков. Основной поток представляет собой смесь бытовых, дождевых и иногда промышленных вод. При обследовании можно зафиксировать засоры, протечки или деформации трубопровода, особенно на стыках и поворотах.
Часто встречаются газовые карманы – зоны скопления метана и сероводорода. Они образуются из-за анаэробного разложения органических веществ. Для безопасного осмотра требуется газоанализатор, защитная одежда и вентиляционное оборудование. Внутри шахты можно увидеть специальные скобы или металлическую лестницу, которые используются для спуска технического персонала. Поверхности обрабатываются антикоррозийными составами, но при отсутствии своевременного обслуживания элементы быстро разрушаются.
Некоторые люки ведут к узлам контроля – камерам с датчиками расхода, уровня, температуры и химического состава воды. Эти устройства подключены к системам телеметрии и позволяют диспетчерам отслеживать состояние канализационной сети в реальном времени. При необходимости можно наблюдать и автономные насосные станции, оснащённые поплавковыми выключателями и электродвигателями, перекачивающими стоки на следующий уровень системы.

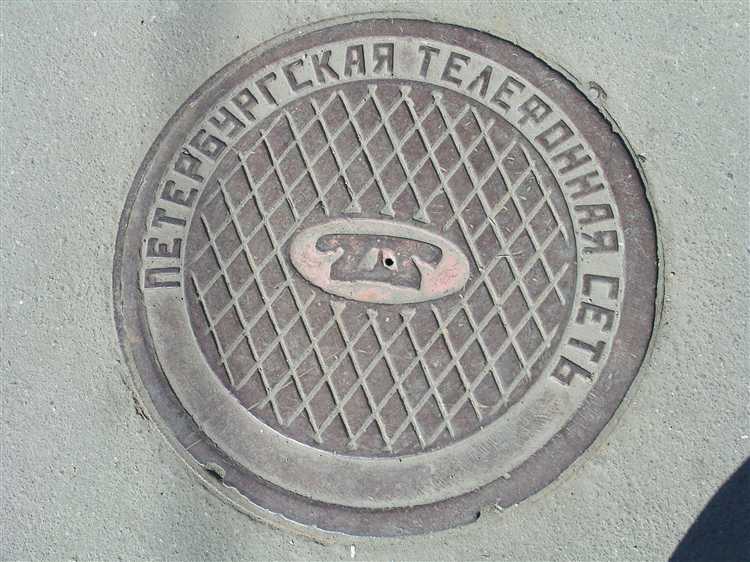

Как устроен типичный канализационный колодец
Основные элементы:
Горловина – верхняя часть, через которую осуществляется доступ. Диаметр обычно составляет 70–100 см. Горловина заканчивается люком из чугуна или полимерного материала, рассчитанным на нагрузку от 1,5 до 25 тонн, в зависимости от категории дорожного покрытия.
Шахта – вертикальный цилиндр из железобетонных колец, ПВХ или полиэтилена. Стандартная глубина – от 1,5 до 6 м. Внутри обязательно присутствуют скобы или встроенные ступени для спуска.
Рабочая камера – нижняя часть, где происходит соединение труб. Здесь размещён лоток – специально сформированная выемка, по которой движется сточная жидкость. Лоток выполняется из монолитного бетона или пластика, его геометрия повторяет форму трубопровода. Уклон лотка строго выдерживается – не менее 0,02 м на метр длины для обеспечения самотёка.
Подводящие и отводящие трубопроводы располагаются на определённой отметке по отношению к лотку, чтобы избежать завихрений и отложений. Герметичность стыков обеспечивается резиновыми уплотнителями или цементными растворами, в зависимости от материала труб.
Важно: при глубине колодца более 3 м обязательна установка вентиляционной трубы, выходящей выше поверхности земли на 0,5–1 м. Это предотвращает скопление опасных газов, в том числе метана и сероводорода.

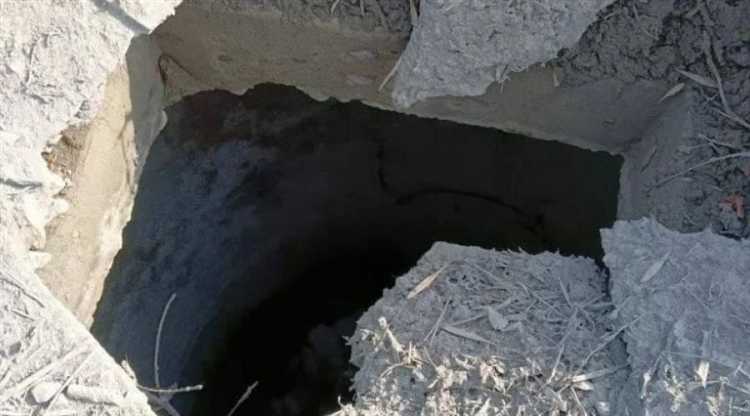

Что представляют собой трубы и соединения внутри люка
Внутри канализационного люка обычно располагаются напорные или самотечные трубы, изготовленные из чугуна, ПВХ, полиэтилена низкого давления (ПНД) или асбестоцемента. Их диаметр варьируется от 100 до 600 мм в зависимости от нагрузки и места установки. Для городских систем чаще всего применяются трубы диаметром 200–300 мм.
Основной тип соединений – раструбные с уплотнительными резиновыми кольцами, обеспечивающими герметичность при незначительных подвижках труб. В старых системах встречаются фланцевые соединения и цементные замазки. Для модернизированных участков применяются муфтовые соединения с нержавеющими хомутами или электросварные фитинги в полиэтиленовых магистралях.
На поворотах трассы устанавливаются ревизионные отводы с герметичными крышками, позволяющие проводить диагностику и промывку. В точках разветвлений монтируются тройники и крестовины, которые маркируются для удобства обслуживания. Вертикальные участки переходят в горизонтальные под углом 90 или 135 градусов с использованием специальных фасонных элементов, минимизирующих отложения.
Для предотвращения сдвигов труб в нестабильных грунтах внутри люка размещают упоры из бетона или анкерные конструкции. Все соединения и трубы должны быть смонтированы с уклоном не менее 2 см на метр для самотечных систем и с соблюдением направленности потока.
При осмотре важно обращать внимание на следы коррозии, утечек или смещения труб. Наличие конденсата, ржавчины, щелей в соединениях указывает на необходимость срочной ревизии. Герметичность проверяется визуально и методом опрессовки, особенно на глубинных участках с высоким гидростатическим давлением.

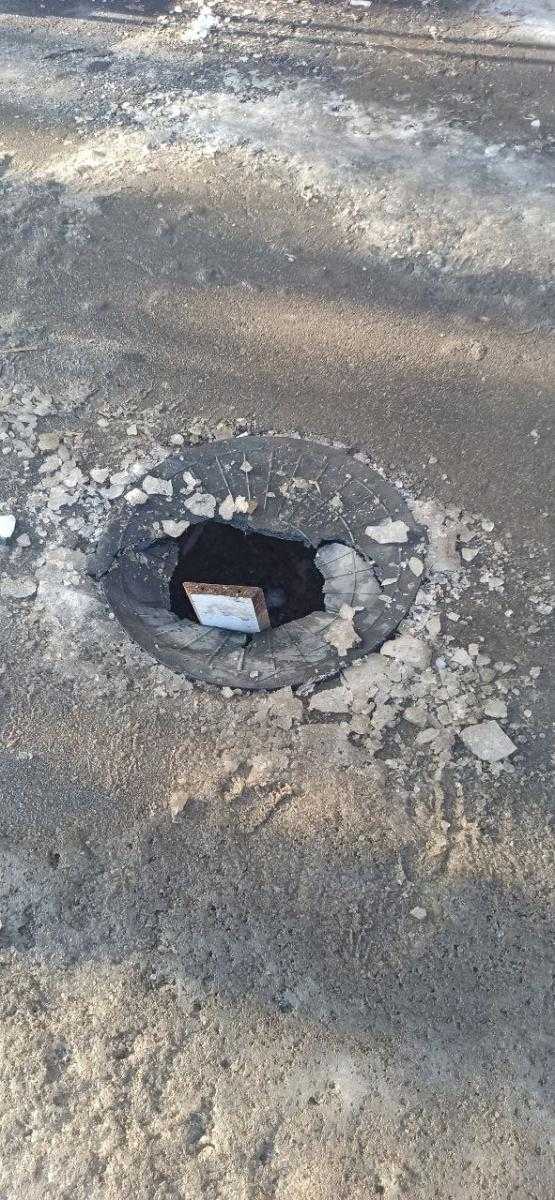

Какие жидкости и отходы можно обнаружить под крышкой
Сточные воды – основной компонент канализационного содержимого. Они включают серую воду из раковин, ванн и стиральных машин, а также черную воду из унитазов. В составе: органические соединения, фекалии, мочевина, остатки пищи, жиры, поверхностно-активные вещества, остатки чистящих средств.
Осадок образуется из нерастворимых частиц: песок, ил, волосы, волокна ткани, пластиковые элементы. Такие отложения скапливаются на дне колодца и способствуют снижению пропускной способности труб.
Жиры и масла поступают из кухонных моек. В холодной воде они застывают, образуя плотные отложения на стенках труб. Это одна из частых причин засоров и неприятного запаха.
Промышленные стоки можно обнаружить в системах, подключённых к предприятиям. В них содержатся тяжелые металлы, растворители, нефтепродукты, щёлочи и кислоты. Такие выбросы особенно опасны для очистных сооружений и экосистемы.
Фармацевтические и бытовые химикаты попадают в систему при сливе лекарств, моющих средств и косметики. Опасны в высоких концентрациях: могут нарушать работу бактерий в биологических очистных установках.
Микроорганизмы и газы: под крышкой возможно обнаружение сероводорода, метана и аммиака – продуктов разложения органики. Также присутствуют патогенные бактерии, вирусы и яйца гельминтов.
Рекомендуется использовать защитные средства при осмотре и обслуживании люков: респираторы, перчатки, герметичные костюмы.
Как распознать утечки, засоры и повреждения
Осмотр канализационного люка может дать чёткое представление о состоянии подземных коммуникаций. Для выявления проблем требуется системный подход с акцентом на визуальные и обонятельные признаки.
- Утечки:
- Запах сероводорода при отсутствии осадков указывает на разгерметизацию труб.
- Наличие стоячей воды в колодце вне рабочей зоны – признак нарушения герметичности швов или коррозии соединений.
- Мокрые участки на стенках колодца выше уровня потока – возможные следы просачивания из трещин.
- Засоры:
- Медленное течение жидкости при нормальном напоре указывает на частичную закупорку трубы.
- Отложение жироподобных масс на поверхности воды – результат накопления бытовых отходов.
- Повышенный уровень воды без осадков в сети – признак засора ниже по направлению потока.
- Повреждения конструкции:
- Обрушение кирпичной кладки или бетонных колец – результат длительной коррозии или механического воздействия.
- Деформация труб или смещение колец – свидетельство подвижек грунта или износа фундамента.
- Наличие корней внутри шахты – показатель трещин, через которые растения проникают в канал.
Для точной диагностики применяют портативные видеокамеры с подсветкой и влагозащитой. При обнаружении любого из вышеуказанных признаков требуется немедленная локализация и устранение неисправности во избежание аварийных ситуаций.

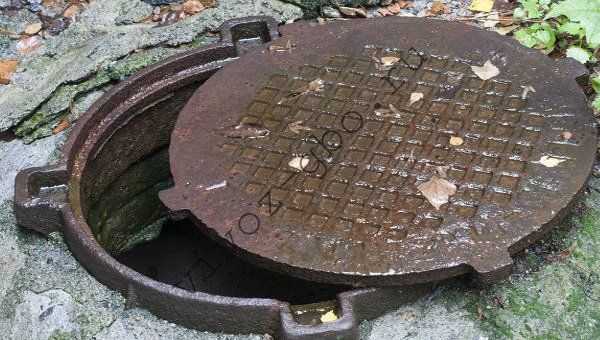

Какие насекомые и животные обитают в канализационных системах
В канализационных коллекторах устойчиво формируются замкнутые экосистемы, в которых выживают преимущественно синантропные виды. Одни из наиболее распространённых обитателей – чёрные тараканы (Blatta orientalis). Они хорошо приспособлены к высокой влажности и низкой освещённости, перемещаются по трубопроводам и способны проникать в жилые помещения через щели в полу и вентиляционные шахты.
Комары рода Culex активно размножаются в стоячей воде в отстойниках и нижних участках труб. Их личинки питаются органикой, накапливающейся в застоявшейся жидкости. При высокой температуре и наличии питательной среды выведение нового поколения занимает не более 10 дней.
Крысы (Rattus norvegicus) проникают в канализацию через неисправные задвижки и люки. Они строят гнёзда в сухих нишах между трубами, перемещаются на большие расстояния и представляют эпидемиологическую опасность, так как переносят лептоспироз, сальмонеллёз и туляремию. Их активность возрастает вблизи точек сброса пищевых отходов.
Мухи-дренажницы (Psychodidae) откладывают яйца в слизистых отложениях на стенках труб. Их наличие указывает на накопление органических загрязнений и плохую циркуляцию воды. Борьба возможна только путём механической очистки и изменения микроклимата (снижение влажности, повышение температуры).
Иногда встречаются амфибии, например, зеленые жабы (Bufotes viridis), особенно в системах с повреждённой герметичностью, соединённых с подземными водоёмами. Они попадают внутрь через трещины или ливневки. Присутствие амфибий сигнализирует о высоком уровне грунтовых вод и нарушениях в гидроизоляции коллекторов.
Регулярный технический осмотр и герметизация входов – основа профилактики проникновения животных и насекомых. Рекомендуется использовать металлические решётки, антикрысиные клапаны и биоцидные препараты на органических участках трубопроводов.

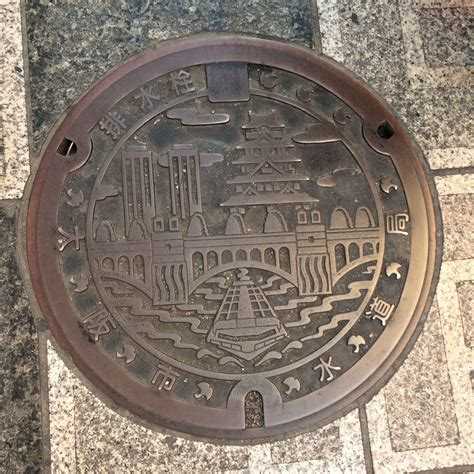

Чем отличаются дождевые, бытовые и промышленные люки
Тип канализационного люка напрямую зависит от его функционального назначения, конструкции и условий эксплуатации. Ниже представлены ключевые различия между дождевыми, бытовыми и промышленными люками.
- Дождевые люки устанавливаются на поверхностных водоотводах. Основная задача – сбор и отвод дождевой и талой воды. Их конструкция предусматривает наличие решеток или отверстий, обеспечивающих быстрый сток. Чаще всего изготавливаются из чугуна или армированного пластика. Глубина под ними обычно не превышает 1–1,5 м.
- Бытовые люки закрывают ревизионные колодцы в системах хозяйственно-бытовой канализации. Располагаются над трубопроводами диаметром от 110 до 300 мм. Внутри можно обнаружить ревизионные отводы, смотровые колена и переходники. Обычно такие люки герметичны, предотвращают распространение запахов, выполнены из чугуна или композитных материалов, выдерживают нагрузку до 3–5 тонн.
- Промышленные люки рассчитаны на высокую механическую нагрузку – до 40 тонн и более. Применяются на объектах с активным транспортным потоком или в зонах химического производства. Изготавливаются из тяжелого чугуна или стали, оснащаются антивандальными замками и герметичными уплотнениями. Под ними располагаются глубокие камеры с отводами для агрессивных жидкостей, газов или технической воды. Обслуживаются только специализированными службами.
Выбор типа люка должен основываться на характеристиках среды, глубине коммуникаций и предполагаемой нагрузке. Неправильный подбор приведёт к разрушению конструкции или выходу из строя канализационной системы.
Какие запахи могут сигнализировать о проблемах в системе
Запах из канализационного люка способен указать на конкретные неисправности в системе. Игнорировать такие сигналы нельзя – они часто предвещают серьезные аварии или угрозу здоровью.
Резкий запах сероводорода (тухлых яиц) говорит о гниении органических остатков. Причина – застой сточных вод или недостаточная вентиляция. Часто возникает при забитом фановой трубе или засорении сифонов.
Аммиачный запах указывает на разложение мочевины и может быть признаком протечки фекального стояка. Такой запах усиливается в сухую погоду, когда уровень воды в гидрозатворах снижен или полностью испарился.
Запах канализационного газа с примесью химии (сильно щелочной, «технический») чаще всего связан с утечками в старых пластиковых трубах, где разрушается материал, либо при неправильном использовании бытовой химии в больших объёмах.
Запах плесени или сырости в люке может свидетельствовать о проникновении грунтовых вод или наличии протечек на стыках труб. Это создаёт условия для роста грибков, особенно при отсутствии дренажа.
Горьковатый, жжёный запах – возможный признак самовозгорания отложений в трубах или воздействия высокой температуры на пластик. Такой запах особенно опасен, так как может сопровождаться выделением токсичных паров.
Если неприятный запах возникает периодически, особенно после дождя или при перепадах давления, стоит проверить состояние вакуумных клапанов и вентиляционных стояков.
Рекомендовано проводить осмотр и обслуживание канализационных колодцев не реже одного раза в квартал, а при первых признаках подозрительных запахов – немедленно привлекать специалистов по диагностике систем водоотведения.
Вопрос-ответ:
Что обычно находится под крышкой канализационного люка?
Под крышкой канализационного люка обычно располагается вертикальный шахтный колодец, ведущий к основной канализационной трубе. Внутри можно увидеть металлические или бетонные лестницы, используемые для спуска работников, а также трубы различного диаметра, по которым движутся сточные воды. В некоторых случаях там может быть установлено оборудование для контроля уровня жидкости или вентиляции.
Можно ли увидеть крыс внутри канализации?
Да, в некоторых случаях можно заметить крыс — особенно в больших городах. Эти животные часто обитают в канализационных системах, так как там тепло, влажно и есть доступ к остаткам пищи. Однако чаще всего они стараются избегать света и шума, поэтому при кратком взгляде в люк их можно не заметить.
Насколько глубоко уходит канализационный колодец?
Глубина колодца может сильно различаться в зависимости от места и назначения. В жилых районах это обычно от 2 до 5 метров. В промышленных зонах или возле крупных насосных станций глубина может достигать 10 метров и более. Это необходимо для обеспечения самотечного движения сточных вод.
Что за запах исходит из канализационного люка и почему он такой резкий?
Запах возникает из-за разложения органических веществ, которые попадают в канализацию. При разложении выделяются газы — сероводород, метан, аммиак и другие. Именно они дают характерный резкий и неприятный запах. При нормальной работе системы эти газы не должны подниматься на поверхность, но при плохой вентиляции или засорах запах может быть заметен.
Почему в некоторых люках можно увидеть датчики и провода?
Это элементы системы мониторинга. Они могут измерять уровень воды, давление, температуру или фиксировать затопление. Такие технологии применяются для своевременного обнаружения неисправностей и для предотвращения аварий. Наличие таких устройств особенно характерно для крупных городов, где автоматизация помогает обслуживать сложную инженерную сеть.
