Класс бетона обозначает его расчетную прочность на сжатие и указывается в формате B с числовым значением, например, B25. Это значение означает, что бетон выдерживает нагрузку 25 МПа (мегапаскалей) с гарантией не менее 95% по статистике. Класс является основным параметром при проектировании конструкций, поскольку напрямую влияет на несущую способность элементов.
Класс бетона определяется по результатам испытаний кубов или цилиндров, изготовленных из контрольной партии смеси. После 28 суток твердения в стандартных условиях образцы подвергаются сжатию на гидравлическом прессе. Для кубов используются размеры 150×150×150 мм, для цилиндров – 150×300 мм. Полученное значение прочности округляется в меньшую сторону до ближайшего стандартного класса (например, 26,3 МПа – это B25).
Важно учитывать, что класс бетона отличается от марки бетона. Марка, обозначаемая буквой М (например, М350), отражает среднее значение прочности, а не гарантированное. В современной нормативной базе (СП 63.13330.2018) рекомендуется указывать именно класс, так как он точнее отражает расчетные характеристики материала.
При выборе класса бетона следует опираться на требования проектной документации. Для ленточных фундаментов частных домов обычно используют бетон класса B15–B20, для плит перекрытий – от B25, для несущих колонн и балок – B30 и выше. Для конструкций, подверженных воздействию агрессивной среды или циклов замораживания, дополнительно проверяются морозостойкость и водонепроницаемость.
Чем отличается класс бетона от марки
Класс и марка бетона обозначают его прочность, но измеряются по-разному и применяются в разных нормативных документах.
- Марка обозначается буквой «М» и числом, указывающим среднюю прочность на сжатие в кг/см². Пример: М300 – это бетон с прочностью 300 кг/см².
- Класс обозначается буквой «B» и числом, которое отражает гарантированную прочность в мегапаскалях (МПа) с вероятностью не менее 95%. Пример: B25 означает, что бетон выдерживает 25 МПа с вероятностью 95%.
- 1 МПа ≈ 10,2 кг/см², поэтому B25 примерно соответствует М350, но напрямую приравнивать их нельзя из-за разных методик определения.
- Марки использовались в старых ГОСТах (например, ГОСТ 26633-91), классы введены современными нормами (СП 63.13330.2018).
- При проектировании используется только класс, марка может упоминаться в технической документации или в заказах на бетон.
Рекомендация: при выборе бетона для строительных работ ориентируйтесь на класс, так как он учитывает статистическое отклонение прочности и отражает реальные характеристики материала.
Как обозначается класс бетона в проектной документации
Класс бетона в проектной документации указывается в формате «ВХ», где Х – числовое значение расчетного сопротивления на сжатие в мегапаскалях. Например, обозначение В25 означает, что бетон выдерживает нагрузку 25 МПа с нормативной гарантией 95%.
Обозначение класса бетона указывается непосредственно на чертежах конструкций, в спецификациях и пояснительных записках. При этом обязательно указывается также вид бетона – тяжелый, мелкозернистый, легкий и т.д., если это влияет на выбор смеси и конструктивные решения.
Дополнительно к классу по прочности могут указываться классы по другим характеристикам: морозостойкость (F), водонепроницаемость (W), подвижность или жесткость (П или Ж). Например: В30 F200 W6 П4 – бетон класса В30, морозостойкостью F200, водонепроницаемостью W6 и подвижностью П4.
Если проект выполнен по ГОСТ 26633, то все обозначения должны соответствовать требованиям этого стандарта. В импортных проектах или при адаптации зарубежных решений может использоваться прочность в килограмм-силах на квадратный сантиметр (например, М350), но в таких случаях обязательна конвертация в класс по ГОСТ.
Указание класса бетона обязательно для каждого элемента конструкции. При этом марка бетона (например, М350) в проектной документации нового образца не применяется – она используется только для справки или при пересчете с устаревших нормативов.
Что влияет на выбор класса бетона при строительстве
Класс бетона подбирается исходя из расчетной нагрузки, условий эксплуатации и требований к долговечности конструкции. Неправильный выбор может привести к снижению прочности или избыточным затратам.
- Назначение конструкции: Для фундаментов частных домов обычно применяют бетон класса B15–B20. Многоэтажные здания требуют использования классов не ниже B25, а для колонн и перекрытий – B30 и выше.
- Нагрузки: Расчет ведется на основе проектных данных. Например, для железобетонных балок, воспринимающих большие изгибающие усилия, применяют бетон класса не ниже B25.
- Климат: В районах с суровыми зимами используется бетон с повышенной морозостойкостью – не ниже F150, что напрямую влияет на выбор класса и состава смеси.
- Агрессивная среда: При контакте с грунтовыми водами, содержащими соли или химические примеси, применяют бетон с классом водонепроницаемости W6 и выше. Повышение водонепроницаемости достигается увеличением плотности и, как следствие, класса бетона.
- Требования по сроку ввода в эксплуатацию: Если требуется ускоренное твердение, выбирают более высокие классы с добавками, обеспечивающими быстрое набор прочности.
- Армирование: При использовании предварительно напряженной арматуры требуется бетон не ниже B30, чтобы обеспечить необходимое сцепление и прочность на сжатие.
- Метод укладки: При затрудненном виброуплотнении – например, в опалубке сложной формы – применяют подвижные смеси с высоким классом, обеспечивающим нужную прочность при минимальной усадке.
Перед выбором класса бетона всегда проводят инженерные расчёты с учетом нормативов СП 63.13330 и ГОСТ 26633. Пренебрежение одним из факторов может привести к снижению ресурса конструкции.

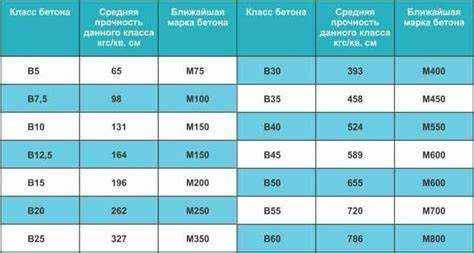

Какие характеристики соответствуют каждому классу бетона
Класс бетона обозначается буквой B и числовым значением, отражающим гарантированную прочность на сжатие в мегапаскалях (МПа) с обеспеченностью 95%. Пример: бетон B25 выдерживает нагрузку 25 МПа.
B7.5 – применяется для подготовительных работ, подбетонки, стяжек. Прочность – 7,5 МПа. Морозостойкость – F50. Водонепроницаемость – W2. Запрещено использовать для несущих конструкций.
B10–B12.5 – подходит для малонагруженных фундаментов, отмосток, полов в подвалах. Прочность – 10–12,5 МПа. Морозостойкость – F75. Водонепроницаемость – W2–W4.
B15 – используется для ленточных фундаментов частных домов до 2 этажей. Прочность – 15 МПа. Морозостойкость – F100. Водонепроницаемость – W4.
B20 – оптимален для плитных фундаментов и монолитных стен. Прочность – 20 МПа. Морозостойкость – F150. Водонепроницаемость – W6.
B25 – подходит для многоквартирного строительства, колонн, перекрытий. Прочность – 25 МПа. Морозостойкость – F200. Водонепроницаемость – W6–W8.
B30 – используется при высоких нагрузках: мосты, перекрытия, колонны многоэтажных зданий. Прочность – 30 МПа. Морозостойкость – F200–F300. Водонепроницаемость – W8–W10.
B35 – применяется в агрессивных средах и при высоких требованиях к водостойкости. Прочность – 35 МПа. Морозостойкость – F300. Водонепроницаемость – W10–W12.
B40 и выше – используются в гидротехнических и оборонных объектах. Прочность – от 40 МПа. Морозостойкость – F300–F400. Водонепроницаемость – от W12. Применение требует профессионального проектирования и лабораторного контроля состава.
Какие методы применяются для определения класса бетона
Класс бетона определяется по его прочности на сжатие, которая устанавливается в результате испытаний образцов. Основной нормативный документ – ГОСТ 10180-2012.
Наиболее распространённый метод – испытание кубов 150×150×150 мм или цилиндров диаметром 150 мм и высотой 300 мм. Образцы изготавливаются из той же смеси, что и основная конструкция, хранятся при температуре 20±2 °C и относительной влажности не ниже 95 % в течение 28 суток. Затем они подвергаются сжатию на прессе до разрушения. Результат выражается в мегапаскалях (МПа) и соотносится с нормативными значениями классов, например B25 – 25 МПа.
Для оперативной оценки прочности применяются неразрушающие методы. Один из них – ультразвуковой, основанный на измерении скорости прохождения волн через бетон. Чем выше плотность и прочность, тем выше скорость. Метод требует градуировочных зависимостей, полученных на контрольных образцах.
Другой способ – метод отрыва со скалыванием. В бетон устанавливается анкер, который вырывают с усилием, фиксируя сопротивление. Этот метод подходит для конструкций, где нельзя извлечь образцы. Точность выше, чем у ультразвукового, но требуется локальное повреждение поверхности.
Метод отрыва анкера с контролируемым усилием применяется также для оценки прочности набора в раннем возрасте, что особенно важно при зимнем бетонировании или использовании ускорителей твердения.
Использование молотка Шмидта позволяет быстро проверить прочность по упругому отскоку бойка от поверхности. Метод подходит только для предварительной оценки и требует обязательной калибровки.
Для получения достоверных данных рекомендуется комбинировать разрушающие и неразрушающие методы, особенно при контроле на объектах, где невозможно отобрать стандартные образцы. Учет условий твердения, состава и возраста смеси критически важен для корректной интерпретации результатов.
Как проводится испытание бетона на прочность
Для определения прочности бетона образцы в виде кубов или цилиндров стандартных размеров изготавливают в лабораторных условиях. Обычно применяют кубы с ребром 150 мм или цилиндры диаметром 150 мм и высотой 300 мм.
После заливки бетон выдерживают в условиях влажности и температуры +20±2 °C в течение 24 часов, затем образцы переваливают в камеру для твердения с поддержанием влажности не ниже 95% и температуры +20±2 °C до даты испытания.
Испытание проводят через 7, 28 и при необходимости через 90 суток. Для измерения прочности используют гидравлический пресс с нагрузкой, прикладываемой к образцу с постоянной скоростью 0,5–0,8 МПа/сек.
В момент разрушения фиксируют максимальную нагрузку. Прочность бетона вычисляют как отношение этой нагрузки к площади поперечного сечения образца.
Результаты нескольких образцов одного состава усредняют. Среднее значение сравнивают с нормативным классом бетона для подтверждения соответствия.
Важно: неправильная подготовка образцов, нарушение условий твердения или скорость нагружения влияют на точность измерений и могут привести к ошибочной оценке прочности.
Когда требуется подтверждение класса бетона в лаборатории
Подтверждение класса бетона в лабораторных условиях необходимо при приемке бетонной смеси на строительной площадке и для контроля качества готового изделия. Законодательство и строительные нормы регламентируют обязательное испытание прочности бетона, особенно при работе с ответственными конструкциями.
Основные случаи, требующие лабораторного подтверждения класса бетона:
1. Приемка бетонной смеси от производителя. Перед использованием бетонная смесь должна соответствовать техническим условиям и проектным требованиям по марке прочности. Отбирают образцы для испытания на прочность при 7 и 28 сутках.
2. Контроль качества бетонных конструкций. Для бетонных фундаментов, колонн, балок и плит, где от прочности зависит безопасность объекта, проверяют соответствие класса бетона проектным нормам с помощью лабораторных испытаний.
3. При использовании новых материалов или технологий. При замене цемента, добавок, изменении рецептуры бетона обязательна проверка прочности для подтверждения сохранения класса.
4. В случае несоответствия результатов первичных проверок. При обнаружении отклонений по внешним параметрам или первоначальным тестам проводят повторные лабораторные исследования.
Рекомендации: отбор проб должен выполняться в соответствии с ГОСТ 10181 или аналогичными нормативами, объем выборки зависит от объема заливки и требований проекта. Испытания прочности проводят методом сжатия образцов стандартных размеров (обычно кубы 150x150x150 мм).
Лабораторное подтверждение класса бетона обеспечивает контроль за соответствием фактических характеристик проектным и нормативным требованиям, минимизирует риски возникновения дефектов и гарантирует долговечность конструкций.
Что делать, если фактический класс бетона не соответствует проектному
При выявлении несоответствия фактического класса бетона проектному необходимо провести повторное испытание образцов для подтверждения данных. Если по результатам испытаний класс бетона ниже требуемого, следует оценить степень отклонения от нормативов. При незначительном снижении прочности возможно применение усиления конструкции или перерасчет несущей способности с учетом фактических параметров.
Если отклонение значительное, допустимо проведение дополнительных мероприятий: замена бетона, усиление элементов стальными или композитными материалами, либо увеличение сечения конструктивных элементов. Решение принимается на основании технического заключения инженера-строителя с учетом требований нормативных документов (например, СП 63.13330).
Критично: не использовать конструкцию без подтверждения её надежности и безопасности, даже при малых отклонениях. Важна корректная фиксация результатов испытаний и ведение технической документации.
Для предотвращения подобных ситуаций необходимо улучшить контроль качества на этапе поставки и укладки бетона, строго соблюдать рецептуру и технологии изготовления, а также использовать методы неразрушающего контроля для оперативного выявления проблем.
Вопрос-ответ:
Что значит класс бетона и зачем он нужен?
Класс бетона показывает, какую прочность на сжатие имеет материал. Это один из основных показателей, который помогает понять, насколько бетон сможет выдерживать нагрузки в строительстве. Чем выше класс, тем прочнее бетон, и тем более ответственные конструкции из него можно делать.
Как определяется класс бетона на практике?
Класс бетона определяют по результатам испытаний образцов в лаборатории. Обычно изготавливают кубы или цилиндры из бетона, выдерживают их в специальных условиях, а затем испытывают на сжатие. Результат измеряется в мегапаскалях, и по этому значению присваивается конкретный класс.
Какая разница между классом бетона и маркой бетона?
Марка бетона традиционно отражает его прочность, измеренную в килограммах силы на квадратный сантиметр, а класс — это современный стандарт, где прочность выражается в мегапаскалях. Класс более точен и используется в нормативных документах, он лучше отражает реальные характеристики материала.
Можно ли узнать класс бетона без лабораторных испытаний?
Точно определить класс без лаборатории невозможно, так как прочность зависит от состава, качества материалов и технологии изготовления. Однако приблизительную оценку могут дать опытные специалисты по внешнему виду, плотности и технологии замеса, но для официальных целей требуется тестирование.
Как влияет класс бетона на выбор сферы применения в строительстве?
Выбор класса напрямую связан с назначением конструкции. Для несущих элементов зданий, мостов и других ответственных объектов нужен бетон высокого класса, обладающий повышенной прочностью. Для менее нагруженных частей, таких как фундамент под бытовые строения или дорожные плиты, могут использовать бетон с более низким классом.
Что означает класс бетона и почему его нужно знать при строительстве?
Класс бетона — это показатель прочности материала, который отражает его способность выдерживать нагрузки. Он обозначается буквой «В» и числом, например, В25, где число показывает минимальную прочность на сжатие в мегапаскалях. Знание класса важно для выбора подходящего бетона под конкретные задачи — от фундамента до несущих конструкций, чтобы здание было надежным и долговечным.
