Электрическая схема – это графическое представление электрической цепи, включающее условные обозначения компонентов и связей между ними. Основная задача схемы – отразить структуру соединений таким образом, чтобы упростить анализ, диагностику и сборку устройства. Чтение схем требует понимания не только символов, но и логики их взаимосвязи.
Существуют принципиальные, монтажные, структурные и функциональные схемы. Принципиальные схемы показывают полный состав элементов и способ их соединения, без учёта физических размеров или расположения. Это наиболее распространённый тип схем в электронике и электротехнике. Монтажные схемы используются на стадии сборки – они отображают размещение элементов на плате или панели. Структурные и функциональные схемы применяются для анализа систем высокого уровня, таких как распределение нагрузки в энергосистемах или архитектура микропроцессора.
Ключевые элементы схем: источники питания (батареи, блоки питания), активные компоненты (транзисторы, микросхемы), пассивные компоненты (резисторы, конденсаторы, катушки индуктивности), а также проводники, соединяющие элементы. Все они обозначаются стандартами, установленными ГОСТ 2.709–89 или международным стандартом IEC 60617.
Чтобы правильно читать электрическую схему, важно знать условные обозначения и правила расположения. Напряжение обычно подаётся сверху вниз, ток течёт слева направо. Логика схемы должна соответствовать функциональной структуре устройства, иначе возможны ошибки в интерпретации. Для анализа цепей применяются законы Ома и Кирхгофа, методы эквивалентного сопротивления и контурных токов.
При проектировании схем важно учитывать номиналы компонентов, максимально допустимые токи, тепловыделение и тип соединений. Неверный выбор даже одного элемента может привести к сбою всей системы. Поэтому перед сборкой схемы необходимо провести моделирование в специализированных программах, например, LTspice, Proteus или KiCad, что позволяет выявить ошибки до этапа физической реализации.
Как читать обозначения на электрических схемах

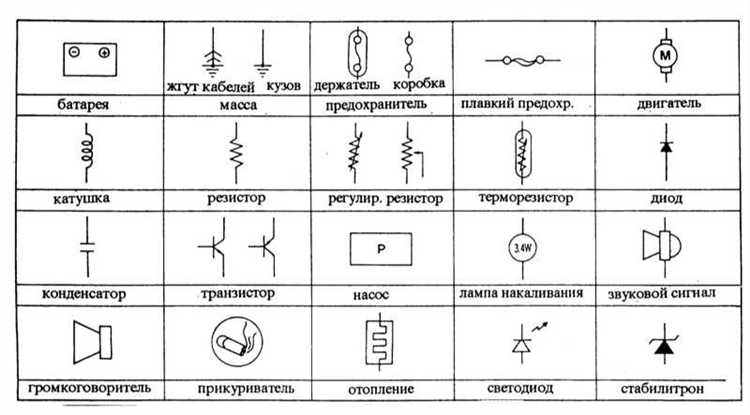

Электрические схемы используют стандартизированные графические символы для обозначения компонентов и соединений. Чтобы правильно интерпретировать схему, необходимо понимать, что означают эти символы и как они взаимодействуют.
- Резистор обозначается зигзагообразной линией (в российских ГОСТ – прямоугольником). Указывается номинал в Омах (например, 10k для 10 кОм).
- Конденсатор: две параллельные линии (неполярный) или одна изогнутая (полярный). Номинал в микрофарадах (мкФ), пикофарадах (пФ) или нанофарадах (нФ).
- Индуктивность изображается как витки (ГОСТ) или дуги. Номинал – в Генри (Гн, мГн).
- Диод – треугольник с чертой. Для светодиода добавляют две стрелки от треугольника наружу.
- Транзисторы: NPN и PNP обозначаются стрелкой на эмиттере. Важно направление стрелки: от базы – NPN, к базе – PNP.
- Заземление – три линии разной длины, сходящиеся вниз. Используется для указания общей точки цепи.
- Провода: прямая линия. Точка пересечения с другим проводом с черной точкой – соединение. Без точки – нет соединения.
На схемах часто используются буквенно-цифровые обозначения компонентов:
- R – резисторы (R1, R2…)
- C – конденсаторы (C1, C2…)
- L – катушки индуктивности
- D – диоды
- Q – транзисторы
- U – интегральные схемы
Обозначения могут сопровождаться номиналами, допусками, напряжениями, типами корпусов. Для чтения сложных схем важно знать стандарты: ГОСТ 2.721-74 для России, IEEE и IEC для международных схем. Перед анализом рекомендуется свериться с легендой схемы – часто на ней указываются нестандартные обозначения или расшифровки условных графических элементов.

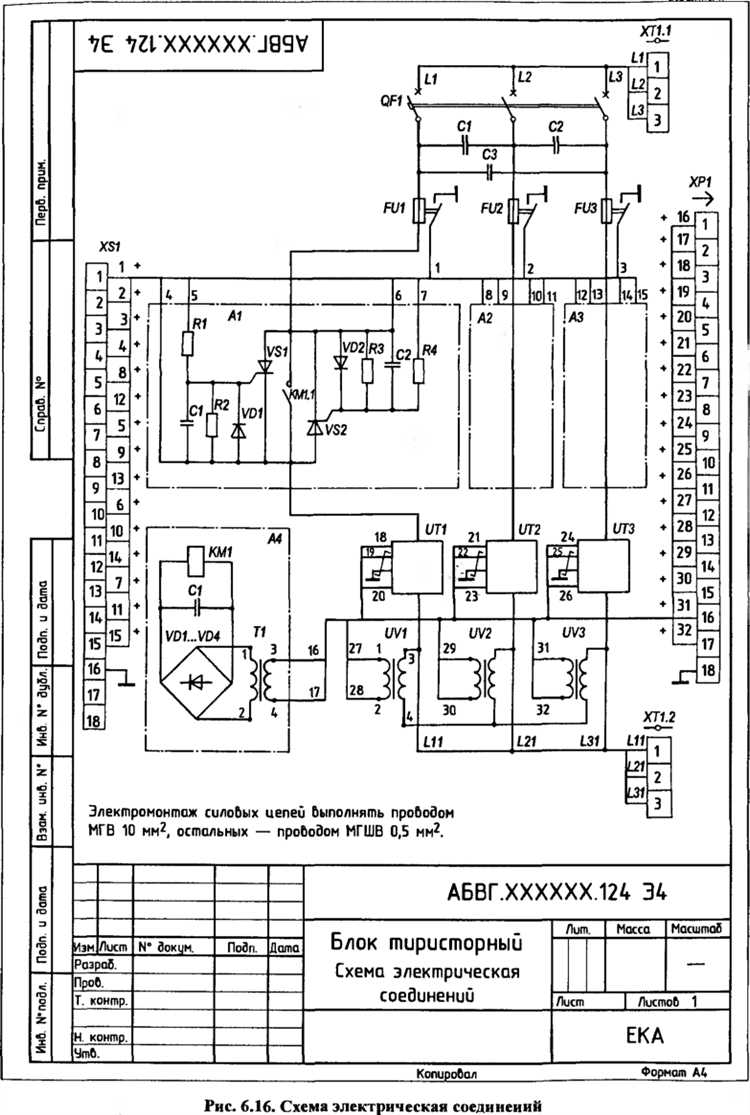

Чем отличаются принципиальные и монтажные схемы
Принципиальная схема отображает электрические соединения между компонентами без привязки к их физическому расположению. Основная цель – показать логику работы цепи: как взаимодействуют элементы, где расположены источники питания, ключевые узлы, сигнальные и силовые цепи. Условные графические обозначения используются согласно ГОСТ 2.709-89. Например, резистор обозначается прямоугольником, а транзистор – комбинацией линий с буквенными индексами.
Принципиальная схема применяется на стадии проектирования для анализа, расчётов и моделирования. Монтажная используется при сборке, наладке и обслуживании устройства. Без первой невозможно корректно спроектировать устройство, без второй – точно собрать его.
При разработке печатной платы сначала создаётся принципиальная схема, на её основе генерируется монтажная с учётом ограничений: габариты, тепловыделение, помехоустойчивость. Ошибка в одной из них приводит к неисправности устройства или его выходу из строя. Всегда проверяйте соответствие между типами схем на этапе трассировки и разводки платы.

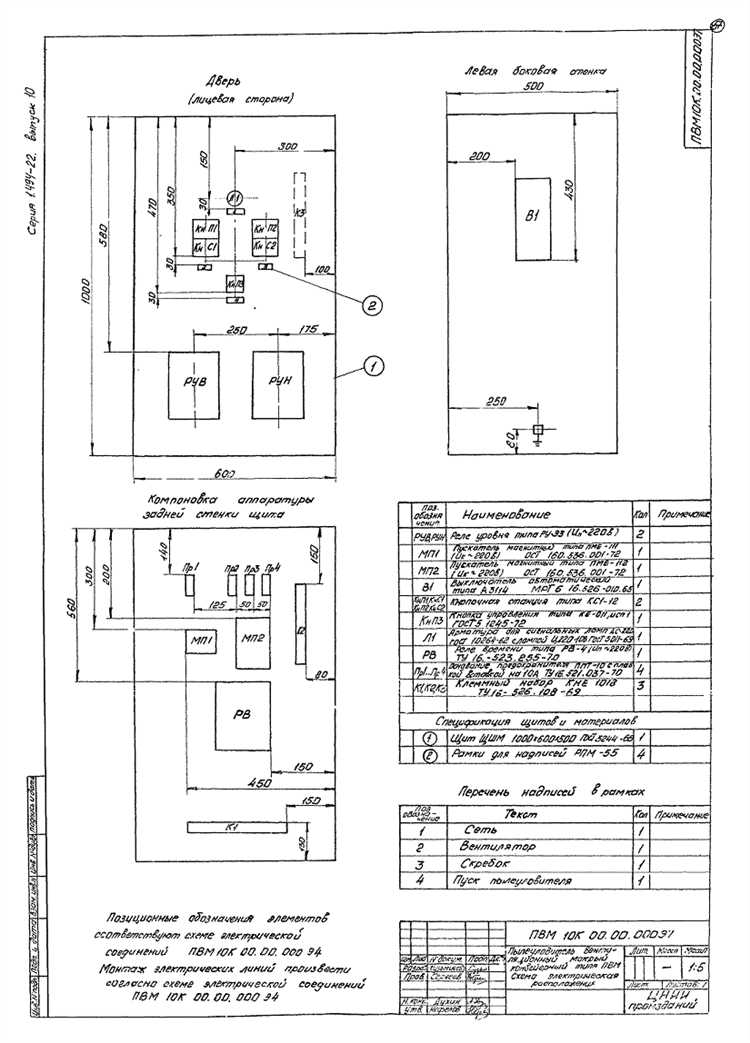

Какие бывают типы соединений и как их распознавать
Параллельное соединение отличается наличием общих точек входа и выхода тока. Элементы подключены к одним и тем же узлам, создавая несколько независимых путей для тока. На схеме это видно по разветвлениям, где провода образуют «петли». При выходе из строя одного элемента ток продолжает идти по остальным ветвям.
Смешанное соединение содержит участки как последовательного, так и параллельного типов. Для его распознавания анализируют схему по частям: определяют, какие элементы соединены линейно, а какие – через разветвления. Такой тип характерен для сложных устройств, где нужно сбалансировать напряжение и ток в разных участках схемы.
Чтобы точно определить тип соединения, следите за узлами соединений: если элементы замыкаются на одной паре точек – это параллельное соединение; если соединены цепочкой – последовательное. При наличии нескольких групп соединений с различной структурой – это смешанный тип. Используйте логическое отслеживание пути тока, не полагайтесь только на визуальную симметрию схемы.

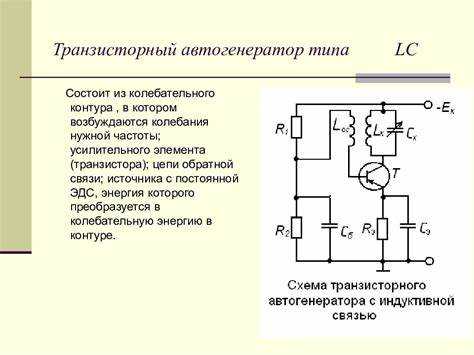

Для чего нужны условные графические обозначения компонентов
Условные графические обозначения (УГО) позволяют однозначно интерпретировать структуру электрической схемы без необходимости расшифровки каждого элемента. Они стандартизированы ГОСТ 2.721–74 и обеспечивают совместимость между проектами, независимо от языка и производителя оборудования.
Использование УГО ускоряет процесс проектирования и чтения схем, так как специалисту достаточно взгляда, чтобы определить, где расположен резистор, конденсатор или транзистор. Это особенно критично при диагностике неисправностей и техническом обслуживании.
Применение стандартизированных символов снижает вероятность ошибок в документации, упрощает автоматизированную проверку схем с помощью CAD-систем (например, Altium Designer или KiCad), а также облегчает создание и сопровождение библиотек компонентов.
УГО позволяют компактно представлять сложные цепи, избегая перегрузки схемы текстовыми подписями. Это делает чертежи более читаемыми и пригодными для передачи между отделами разработки, монтажа и контроля качества.
Отсутствие стандартных обозначений приводит к разночтениям, нарушению техпроцесса и увеличению времени на согласование. Поэтому при создании схем важно опираться на действующие стандарты и не вводить произвольные символы.
Как самостоятельно нарисовать простую электрическую схему
Для начала определите цель схемы – например, управление лампой с помощью выключателя. Это позволит выбрать необходимые элементы: источник питания (батарея или блок), нагрузка (лампа), управляющий элемент (выключатель), соединительные проводники.
Используйте стандартные условные графические обозначения (УГО). Лампа – круг с крестом внутри, выключатель – разомкнутая линия с подвижным контактом, источник питания – пара линий разной длины. Следуйте ГОСТ 2.721-74 или IEC 60617.
Начертите схему от источника питания. Справа или снизу разместите нагрузку. Между ними вставьте управляющие элементы. Линии проводников рисуйте прямыми, избегая пересечений. Если пересечение необходимо, обозначьте отсутствие соединения с помощью полукруга.
Проверьте логическую последовательность: ток должен проходить от плюса источника к минусу, последовательно проходя через выключатель и нагрузку. Нарушение этой логики приведёт к неработоспособности схемы.
Для черчения можно использовать бумагу в клетку и карандаш, или программные средства: QElectroTech, KiCad, Fritzing. Они содержат библиотеки УГО и автоматические средства соединения элементов.
Обозначьте элементы маркировкой – V1 для источника, S1 для выключателя, HL1 для лампы. Это упрощает понимание и последующую сборку схемы.
Какие ошибки чаще всего допускают при чтении схем
Ошибки в определении полярности компонентов, особенно диодов и конденсаторов, приводят к коротким замыканиям и повреждению элементов. Это связано с игнорированием направления стрелок и знаков «+» и «–» на схемах.
Неверное чтение соединений – частая причина сбоев. Многие считают, что линии, пересекающиеся без точки, соединены, хотя на самом деле они разорваны. Отсутствие или неправильное понимание точки соединения вводит в заблуждение при трассировке цепей.
Игнорирование масштабов и номиналов деталей ухудшает качество работы схемы. Пренебрежение указанием сопротивления, емкости или мощности элементов приводит к выбору неподходящих деталей, что снижает надёжность.
Ошибка в понимании схемных узлов часто проявляется при сложных цепях с несколькими ветвями. Неправильное выделение узлов или их неправильное соединение приводит к логическим ошибкам и некорректной работе устройства.
Отсутствие проверки соответствия номиналов и маркировок компонентов схемы с реальными элементами. Часто на практике берут детали по внешнему виду, не сверяя технические характеристики, что приводит к перегреву или выходу из строя.
Рекомендации: тщательно изучать условные обозначения по ГОСТ и международным стандартам, всегда проверять наличие точек на пересечениях, обращать внимание на полярность, и сверять номиналы компонентов с технической документацией. Использование цифровых редакторов схем позволяет избежать многих ошибок за счёт автоматической проверки связей и параметров.
Вопрос-ответ:
Что такое электрическая схема и для чего она нужна?
Электрическая схема — это условное графическое изображение элементов электрической цепи и способов их соединения. Она помогает понять, как именно работает устройство, и служит основой для сборки, анализа и ремонта электрических приборов.
Какие основные элементы входят в состав электрической схемы?
В схеме обычно присутствуют источники питания, проводники, резисторы, конденсаторы, переключатели, диоды и другие компоненты. Каждый из них имеет свой условный знак и выполняет определённую функцию в цепи, например, ограничение тока, накопление заряда или включение и выключение.
Как различить электрические схемы по способу их изображения?
Существуют схемы принципиальные и монтажные. Принципиальные показывают логическую структуру и связи между элементами, а монтажные отражают расположение и соединение деталей в реальном устройстве. Каждая из них служит своей цели — первая для понимания работы, вторая для сборки.
Почему важно правильно читать электрическую схему перед началом работы с устройством?
Неправильное понимание схемы может привести к ошибкам при сборке или ремонте, что вызовет неисправности или даже опасные ситуации. Знание схемы позволяет точно определить расположение деталей и последовательность соединений, минимизируя риск повреждений и повышая качество работы.
Как обозначаются провода и соединения на электрической схеме?
Провода обычно изображаются прямыми линиями, которые соединяют разные элементы. В местах пересечения линий могут быть точки, указывающие на электрическое соединение, или же линии могут просто пересекаться без точки, что значит отсутствие контакта между ними. Это помогает избежать путаницы при чтении схемы.
Что представляет собой электрическая схема и для чего она используется?
Электрическая схема — это графическое изображение компонентов и соединений электрической цепи с помощью условных обозначений. Такие схемы помогают понять, как элементы связаны между собой и как электрический ток проходит по цепи. Они используются для проектирования, анализа и ремонта электрических устройств и систем.
Какие основные элементы входят в состав электрической схемы и как они отображаются?
В электрической схеме обычно присутствуют источники напряжения, резисторы, конденсаторы, переключатели, диоды и провода. Каждый элемент имеет свой символ: например, резистор обозначается зигзагообразной линией, конденсатор — двумя параллельными линиями, а источник напряжения — кругом с плюс и минус. Знание этих обозначений позволяет читать и создавать схемы, понимать устройство и принципы работы электрооборудования.
