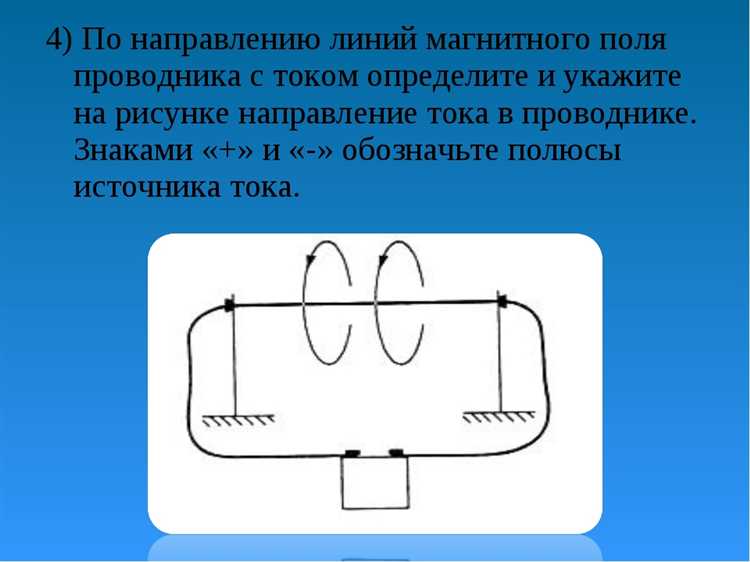

Что принято за направление силовых линий магнитного поля

Магнитное поле – векторное физическое поле, создаваемое движущимися электрическими зарядами. Его визуализация осуществляется через силовые линии, направление которых определяется по правилу буравчика: если вращать ручку буравчика по направлению тока в проводнике, то поступательное движение укажет направление магнитных линий. Это правило применяется для анализа полей как прямолинейных, так и замкнутых токов.

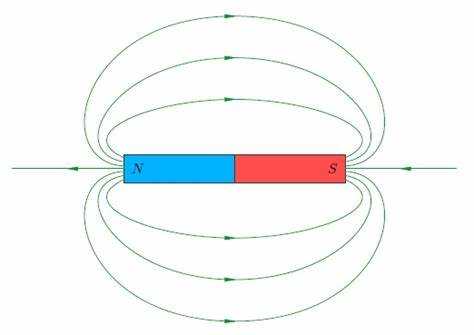

Силовые линии магнитного поля всегда замкнуты: они выходят из северного полюса магнита и входят в южный, формируя непрерывные циклы. Внутри магнита линии направлены от южного к северному полюсу. Это принципиально отличает магнитное поле от электрического, где силовые линии начинаются и заканчиваются на зарядах. Такая структура особенно важна при проектировании катушек индуктивности, трансформаторов и электродвигателей, где плотность линий напрямую связана с магнитной индукцией.

Для определения направления поля, создаваемого током в проводнике, рекомендуется использовать правило правой руки. Если обхватить проводник правой рукой так, чтобы большой палец указывал вдоль тока, остальные пальцы укажут направление силовых линий. Эта методика применяется как в теоретических задачах, так и при экспериментальных измерениях, например, при работе с соленоидами и магнитными компасами в лабораторных условиях.

Четкое понимание направления силовых линий необходимо при анализе взаимодействия магнитных полей с заряженными частицами. В частности, движение заряда в магнитном поле сопровождается действием силы Лоренца, вектор которой перпендикулярен как скорости частицы, так и направлению магнитного поля. Это используется при расчетах траекторий в циклотроне, масс-спектрометре и других приборах, основанных на управлении движением заряженных частиц в магнитном поле.

Как определить направление силовых линий по правилу правой руки

Правило правой руки применяется для определения направления магнитного поля, создаваемого током в проводнике. Чтобы использовать его, нужно взять проводник в правую руку так, чтобы большой палец указывал в сторону тока. Согнутые пальцы покажут направление силовых линий магнитного поля – по окружности вокруг проводника.

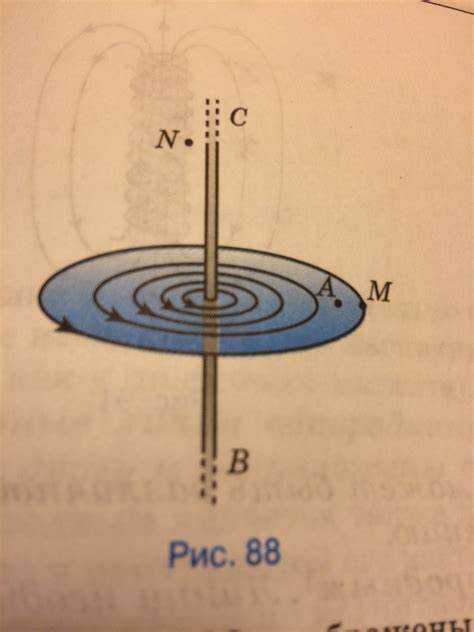

В случае прямолинейного проводника магнитные линии замкнуты, образуют концентрические окружности в плоскостях, перпендикулярных проводнику. При этом направление зависит от направления тока: если ток идет вверх, магнитное поле закручивается против часовой стрелки, если вниз – по часовой стрелке.

Для катушки (соленоида) правило применяется аналогично: пальцы указывают направление витков тока, большой палец – направление магнитного поля внутри катушки. Таким образом можно определить, где у катушки северный и южный полюс.

Для электронных потоков следует помнить: поскольку электроны движутся противоположно направлению тока, ориентация магнитного поля будет обратной. Это особенно важно при анализе магнитных полей в электронных приборах.

Влияние формы проводника на конфигурацию магнитных линий

Конфигурация магнитных линий определяется не только величиной тока, но и геометрией проводника. При прохождении тока по прямому длинному проводнику магнитные линии образуют концентрические окружности, лежащие в плоскостях, перпендикулярных к оси проводника. Направление определяется правилом правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал в сторону тока, то остальные пальцы покажут направление магнитных линий.

В случае витка токопроводящего провода, магнитные линии концентрируются внутри петли, образуя замкнутую структуру с выраженным направлением поля по оси витка. Чем больше витков в катушке (соленоиде), тем сильнее суммируется магнитное поле внутри, приближаясь к однородному полю, аналогичному полю постоянного магнита.

При изгибе проводника под углом или в форме рамки, линии поля искажаются: они уплотняются в областях изгибов, создавая локальные усиления индукции. Это критично при проектировании токопроводящих структур в электронных устройствах: острые углы следует избегать, так как они могут привести к неравномерному распределению магнитного поля и созданию паразитных наводок.

Рекомендуется: для получения равномерного поля использовать проводники с симметричной геометрией – круговые витки, спирали, катушки. Для управления конфигурацией поля важно учитывать форму на этапе проектирования схемы, особенно в высокочастотных приложениях и трансформаторах.

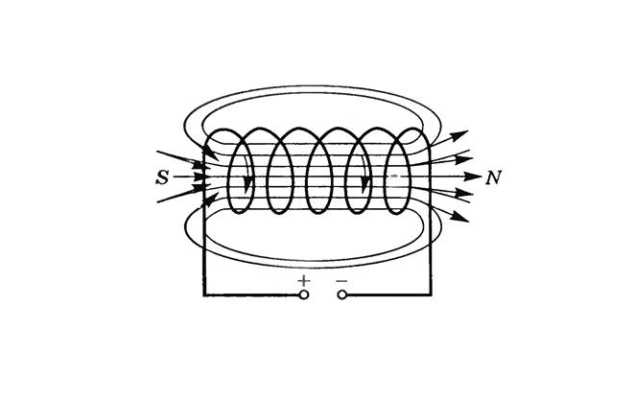

Особенности направления магнитного поля внутри и вне катушки

Магнитное поле в катушке с током имеет строго определённое направление, обусловленное правилом правой руки: если обхватить катушку правой рукой так, чтобы пальцы повторяли направление тока в витках, то отогнутый большой палец укажет направление поля внутри катушки.

• Внутри катушки силовые линии магнитного поля направлены вдоль оси катушки – от южного к северному полюсу условного магнитного диполя.
• Плотность линий максимальна в центре, поскольку поле там наиболее однородное и сильное.
• Вне катушки магнитное поле образует замкнутые петли: линии выходят из одного конца катушки, огибают её и входят в другой конец.

При удлинении катушки поле внутри становится более равномерным и близким к полю идеального соленоида. Чем больше витков и плотнее намотка, тем выше индукция в центральной части и тем более слабо выражено поле снаружи.

1. Для получения направленного и концентрированного магнитного поля следует использовать длинные катушки с большим числом витков.
2. Для усиления поля можно применять ферромагнитный сердечник – он направляет и концентрирует силовые линии внутри катушки, снижая утечки наружу.
3. Избегать резких изгибов и перекрещиваний проводов при намотке, чтобы сохранить симметрию поля.

Понимание направления магнитного поля критично при конструировании электромагнитов, трансформаторов и датчиков, где требуется точное распределение поля в пространстве.

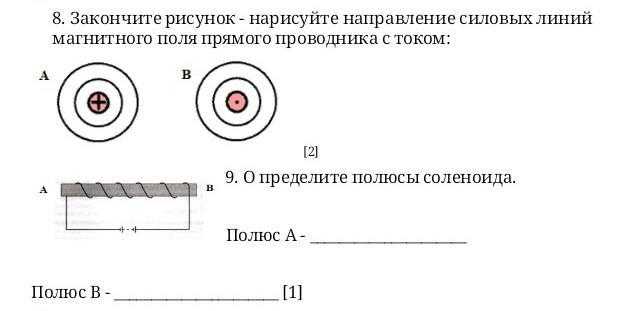

Изменение направления магнитных линий при обратном токе

При изменении направления электрического тока в проводнике направление магнитных силовых линий также меняется на противоположное. Это явление подчиняется правилу правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление магнитных линий. При реверсе тока – направление большого пальца меняется, и линии индукции разворачиваются на 180°.

В случае прямолинейного проводника линии магнитного поля формируются в виде концентрических окружностей. При обратном токе направление этих окружностей изменяется: если до этого оно было по часовой стрелке, то станет против часовой. Это важно учитывать при проектировании электромагнитных систем, так как изменение тока способно радикально изменить распределение силовых воздействий на соседние проводники или ферромагнитные материалы.

Для наглядного понимания эффекта рассмотрим следующие параметры:

В катушках изменение направления тока вызывает перестройку полярности: северный и южный полюса меняются местами. Это используется в реверсивных электродвигателях, индукционных системах и управляемых магнитных захватах. При проектировании важно учитывать, что смена направления тока в замкнутых контурах влияет не только на ориентацию поля, но и на взаимодействие с другими элементами схемы, включая появление противо-ЭДС в обмотках и изменение силы Ампера.

Как визуализировать магнитные линии с помощью железных опилок

Для чёткого наблюдения направлений магнитных линий потребуется минимум оборудования: железные опилки, плоская поверхность (желательно лист бумаги или пластика) и магнит. Подойдут как постоянные магниты (неодимовые, ферритовые), так и электромагниты с фиксированным током.

1. Равномерно рассыпьте тонкий слой железных опилок на листе. Используйте сито или мелкую сетку для равномерного распределения.
2. Поместите магнит под лист или непосредственно на него. Не двигайте магнит после его установки, чтобы избежать искажения рисунка поля.
3. Лёгкими постукиваниями по поверхности (например, пальцем по краю листа) стимулируйте перестройку опилок. Это усилит формирование линий вдоль силового поля.
4. Для акцентирования структуры используйте прозрачную плёнку над магнитом и опилками, чтобы не допустить рассыпания при наклоне листа.

При использовании прямого стержневого магнита линии формируются от одного полюса к другому, изгибаясь в дуги. При размещении двух магнитов с одинаковыми полюсами напротив друг друга видна зона отталкивания, где опилки расходятся. Разноимённые полюса создают плотную концентрацию линий между ними, демонстрируя зону притяжения.

Не используйте крупные фракции опилок – они дают смазанную картину. Оптимальны частицы размером менее 1 мм. Магниты слабой силы формируют нечёткую структуру – предпочтительны неодимовые диаметром от 1 см и выше.

Эксперимент разрешается проводить только на немагнитной поверхности. Металлическое основание искажает форму поля и мешает точной визуализации.

Сравнение направления силовых линий постоянных и переменных магнитов

Постоянные магниты формируют стабильное магнитное поле с неизменным направлением силовых линий. Они выходят из северного полюса и замыкаются на южном, создавая непрерывные, замкнутые контуры. Это направление сохраняется во времени и пространстве, что обеспечивает предсказуемость поведения магнитного поля в приложениях, где требуется постоянство, например, в электродвигателях или датчиках Холла.

Переменные магниты, такие как электромагниты с переменным током, генерируют поле, направление силовых линий которого изменяется синхронно с изменением тока. В установках с переменным током направление магнитного поля меняется с частотой источника питания (например, 50 или 60 Гц). Это приводит к инверсии силовых линий, что значительно влияет на индуцированные токи и динамику взаимодействия с ферромагнитными материалами.

Рекомендации: при проектировании систем с переменными магнитными полями важно учитывать фазовые сдвиги и амплитуду изменения направления силовых линий, так как они влияют на эффективность преобразования энергии и могут вызывать дополнительные потери. Для постоянных магнитов критично сохранять ориентацию и защиту от внешних воздействий, способных деформировать или ослабить их магнитное поле.

Вопрос-ответ:

Что такое направление силовых линий магнитного поля и как его определить?

Направление силовых линий магнитного поля показывает, куда направлена сила магнитного поля в каждой точке пространства. Обычно его определяют с помощью стрелок, которые показывают направление от северного полюса магнита к южному вне магнита и наоборот внутри него. Этот метод помогает визуализировать поведение поля и понять, как взаимодействуют магнитные объекты.

Почему силовые линии магнитного поля никогда не пересекаются?

Силовые линии магнитного поля не пересекаются, потому что в каждой точке пространства существует единственное направление магнитной силы. Если бы линии пересекались, в точке пересечения возникло бы два разных направления поля, что противоречит физическим законам. Поэтому линии остаются параллельными или расходятся, но не пересекаются.

Как связаны направление и плотность силовых линий магнитного поля?

Направление силовых линий указывает, куда направлено магнитное поле, а плотность линий показывает его интенсивность. Чем ближе линии расположены друг к другу, тем сильнее магнитное поле в этом участке. Поэтому по плотности линий можно оценить, где поле более сильное, а где – слабое, сохраняя при этом четкое направление движения силовых линий.

Как направление силовых линий магнитного поля влияет на движение заряженных частиц?

Направление силовых линий определяет траекторию, по которой будет двигаться заряженная частица в магнитном поле. Частицы с разным знаком заряда будут отклоняться в противоположные стороны, двигаясь по кривым, ориентированным относительно силовых линий. Это направление взаимодействия используется в приборах, таких как масс-спектрометры и ускорители частиц.

Можно ли изменить направление силовых линий магнитного поля, и если да, то как?

Направление силовых линий магнитного поля можно изменить, изменяя ориентацию или положение источника поля, например, магнитов или токов проводников. Повернув магнит или изменив направление электрического тока, можно получить новое распределение силовых линий. При этом само поле перестроится так, чтобы линии снова шли от северного полюса к южному в окружающем пространстве.

Как определяется направление силовых линий магнитного поля?

Направление силовых линий магнитного поля определяется по направлению северного полюса магнитной стрелки, помещённой в это поле. Если поместить маленькую магнитную стрелку в магнитное поле, то её северный полюс будет ориентироваться вдоль силовой линии, указывая её направление. Таким образом, силовые линии выходят из северного полюса магнита и входят в южный.
