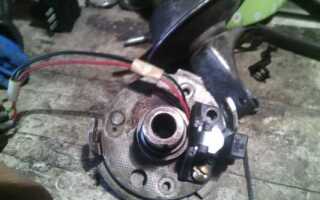

Датчик Холла используется в автомобильных системах управления двигателем, системах зажигания и ABS. Его работа основана на эффекте Холла – физическом явлении, при котором в проводнике с током возникает поперечное напряжение при помещении в магнитное поле. В автомобильных условиях это позволяет точно фиксировать положение или скорость вращения металлических объектов, например, коленчатого или распределительного вала.
Основной элемент датчика – полупроводниковая пластина, через которую проходит ток. При появлении магнитного поля на ней возникает измеряемое напряжение. Это напряжение обрабатывается встроенной электроникой и преобразуется в цифровой сигнал, передаваемый на блок управления двигателем (ЭБУ). Такой метод обеспечивает высокую точность измерений даже при низких скоростях вращения и в условиях сильных вибраций.
Для корректной работы важно обеспечить стабильное питание датчика (обычно 5 В) и чистоту сигнального провода. Нарушение экранирования или окисление контактов приводит к искажению сигнала, что может вызвать сбои в работе зажигания или снижение эффективности впрыска топлива. При диагностике рекомендуется проверять не только сам датчик, но и форму выходного сигнала осциллографом.
Установка датчика должна обеспечивать минимальный и постоянный зазор между его чувствительной частью и зубчатым колесом (часто 0,5–1,5 мм). Изменение зазора снижает точность сигнала. В современных системах датчики Холла часто интегрированы в модули зажигания или используются совместно с магнитными модуляторами, что повышает устойчивость к внешним помехам.

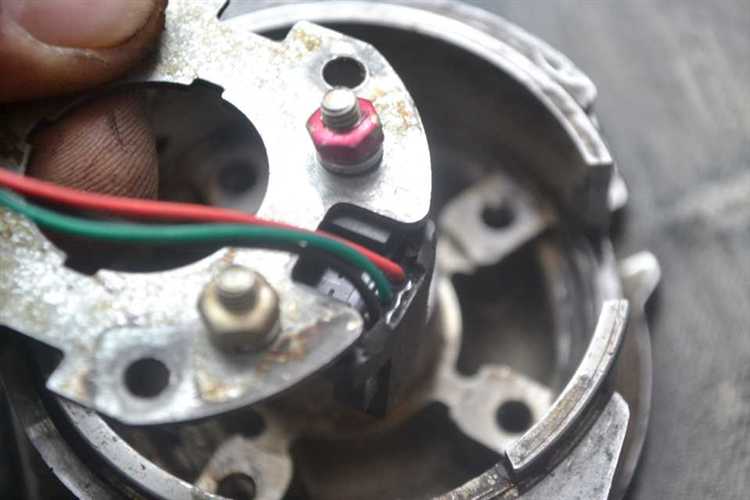

Что измеряет датчик Холла и как формируется его сигнал
Датчик Холла в автомобиле регистрирует изменения магнитного поля, создаваемого вращающимися элементами, такими как зубчатые диски или магниты, расположенные на валу двигателя или коробки передач. Основная задача – измерение положения, частоты вращения и скорости изменения угла поворота вращающегося объекта.
Работа датчика основана на эффекте Холла: при прохождении тока через полупроводниковую пластину и воздействии перпендикулярного магнитного поля на её поверхность возникает поперечное напряжение. Это напряжение зависит от плотности магнитного потока и силы тока.
Формирование сигнала происходит следующим образом: при вращении металлического диска с прорезями или магнитами магнитное поле улавливается сенсорной частью датчика. Когда в зоне чувствительности появляется элемент, искажающий магнитное поле, датчик генерирует выходной импульс. Это импульсное напряжение отправляется в электронный блок управления.
Импульсы имеют чёткую прямоугольную форму и поступают с частотой, пропорциональной угловой скорости объекта. Один импульс соответствует одному зубцу или магниту на вращающемся элементе. Высокоточные датчики обеспечивают стабильность сигнала даже при изменениях температуры и вибрациях.
Рекомендация: при диагностике проверять не только наличие сигнала, но и его амплитуду и форму с помощью осциллографа. Снижение амплитуды может указывать на загрязнение магнитопровода или ослабление крепления.
Как магнитное поле влияет на работу датчика Холла
Датчик Холла фиксирует изменение магнитного поля, преобразуя его в электрический сигнал. При подаче питания на чувствительный элемент в полупроводнике возникает ток. В отсутствие внешнего магнитного поля напряжение на выходе равно нулю. При появлении перпендикулярного магнитного потока носители заряда отклоняются, создавая разность потенциалов – эффект Холла.
Сила выходного сигнала напрямую зависит от индукции магнитного поля. Для типичных автомобильных датчиков Холла минимально необходимая индукция составляет 10–20 мТл. Слабое поле приводит к неустойчивой работе, а избыточное – к насыщению сигнала и потере точности. Для надёжного функционирования важно использовать постоянные магниты с устойчивыми параметрами, исключающие деградацию при температурных колебаниях.
Изменение положения магнита относительно чувствительного элемента также критично. Смещение на доли миллиметра снижает индукцию в зоне сенсора, нарушая синхронизацию импульсов. В системах управления двигателем это вызывает сбои в зажигании и нарушает фазировку.
Рекомендуется проверять стабильность магнитного поля при техническом обслуживании: магнит должен сохранять полярность и силу, а его расположение – быть строго фиксированным. Для диагностики можно использовать гауссметр с разрешением до 1 мТл, что позволяет выявить даже частичную размагниченность.
Расположение датчиков Холла в различных автомобильных системах
Датчики Холла устанавливаются в критически важных зонах автомобиля, где необходима точная информация о положении или скорости вращающихся компонентов. Наиболее распространённые области их применения – система зажигания, трансмиссия, тормозная система и электроприводы.

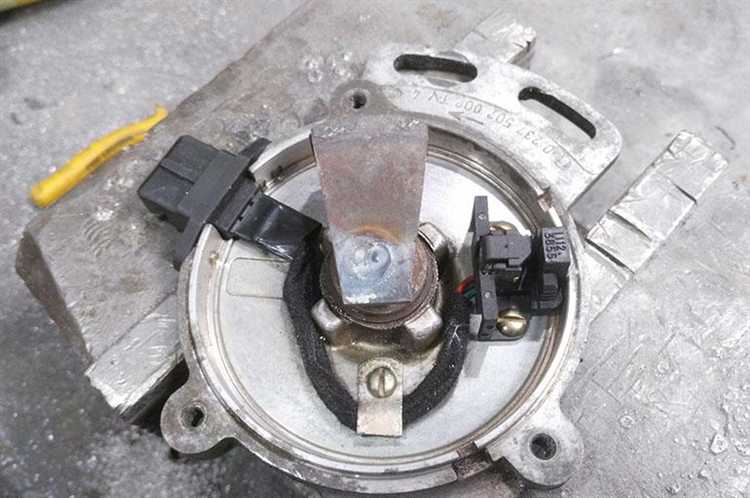

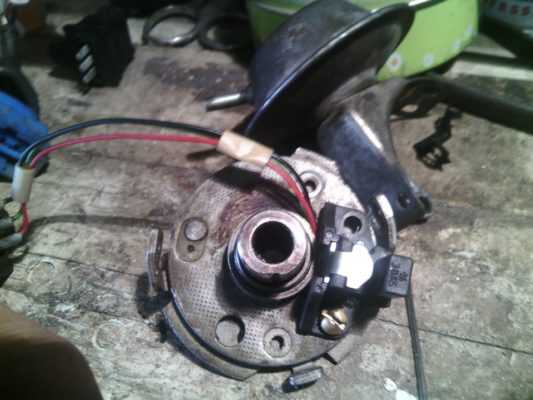

В системе зажигания датчики Холла размещаются в распределителе или рядом с маховиком коленчатого вала. Их задача – фиксировать момент прохождения зубцов шестерни синхронизации, обеспечивая точную подачу искры. Например, на двигателях с электронным управлением зажиганием датчик устанавливается напротив реперного зубца на шкиве коленвала или распределительного вала.
В автоматических коробках передач датчики Холла монтируются напротив шестерён выходного вала. Они фиксируют частоту вращения, передавая данные блоку управления трансмиссией. Это необходимо для расчёта момента переключения передач и работы систем адаптации.
В антиблокировочной системе (ABS) каждый датчик Холла устанавливается на ступице колеса, напротив зубчатого венца. При вращении колеса зубцы прерывают магнитное поле, создавая импульсы, соответствующие скорости вращения. Эти данные используются для предотвращения блокировки при торможении.
В электроприводах (например, в стеклоподъёмниках, сервоприводах заслонок) датчики Холла интегрируются непосредственно в конструкцию двигателя, фиксируя положение ротора. Это позволяет точно определять текущую позицию исполнительного элемента и управлять его движением с высокой точностью.
Современные автомобили всё чаще используют датчики Холла и в рулевом управлении. В системах электрического усилителя рулевого управления они отслеживают угловое положение вала рулевого колеса, передавая информацию в блок управления для регулировки усилия на руле в реальном времени.
Признаки неисправности датчика Холла в системе зажигания

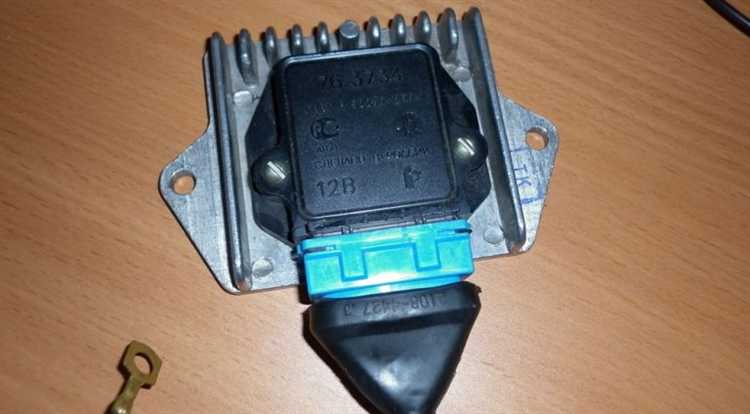

Один из основных признаков – отсутствие искры на свечах зажигания при исправных коммутаторе и катушке. Двигатель не запускается, стартер крутит, но не происходит воспламенения смеси.
Нестабильные холостые обороты – датчик периодически передаёт искажённый сигнал блоку управления, что приводит к хаотичному изменению угла опережения зажигания. Обороты плавают, двигатель может глохнуть без причины.
Динамика разгона ухудшается: при резком нажатии на педаль газа автомобиль реагирует с задержкой или вовсе не набирает скорость. Это связано с отсутствием точной информации о положении коленвала, что нарушает синхронизацию работы системы зажигания.
Появление рывков при движении, особенно на постоянной скорости, указывает на прерывистую работу датчика. Это может быть вызвано нарушением экранировки проводки, холодной пайкой или разрушением элемента внутри корпуса датчика.
Периодическое загорание лампы «Check Engine» при сканировании выдаёт ошибку, связанную с отсутствием сигнала положения распредвала или коленвала, что указывает на отказ датчика Холла, особенно в автомобилях, где он совмещён с трамблёром.
При диагностике осциллографом наблюдается искажённая форма сигнала: вместо чётких прямоугольных импульсов появляются обрывы или «шумы», указывающие на деградацию элемента. В этом случае замена датчика – единственное решение.

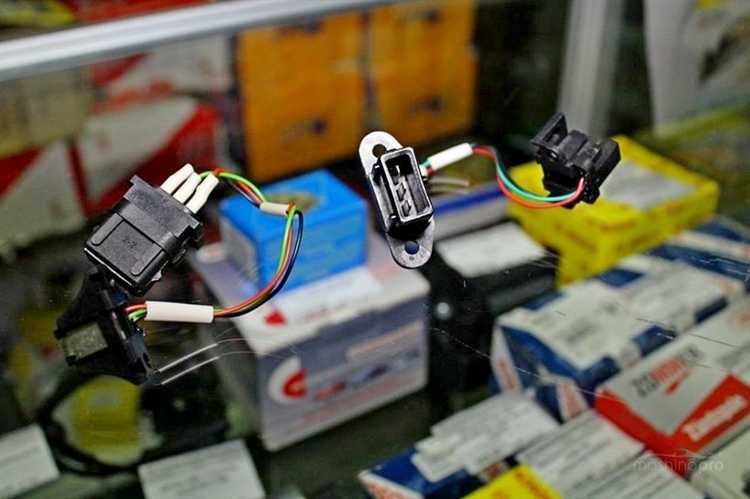

Как проверить датчик Холла с помощью мультиметра
Для проверки датчика Холла необходимо использовать цифровой мультиметр с функцией измерения постоянного напряжения. Процедура выполняется при включенном зажигании, но с неработающим двигателем.
- Найдите разъём датчика Холла на трамблёре или другом узле, где он установлен.
- Определите три контакта: питание (обычно +12 В), масса и выходной сигнал.
- Подключите черный щуп мультиметра к массе двигателя.
- Красным щупом измерьте напряжение на проводе питания – должно быть в пределах 11,5–12,5 В.
- Проверьте контакт массы – сопротивление между ним и корпусом двигателя должно быть близко к нулю (менее 1 Ом).
- Установите мультиметр в режим измерения постоянного напряжения и подключите щуп к сигнальному проводу.
- Плавно проворачивайте коленвал вручную или вращайте трамблёр (если конструкция позволяет). При этом на выходе датчика должно чередоваться напряжение около 0 В и 5–10 В – это свидетельствует о срабатывании сенсора.
Если напряжение на выходе отсутствует или не изменяется при вращении, датчик неисправен. Также обрыв питания или плохой контакт массы приведут к аналогичному результату. После проверки восстановите все соединения.

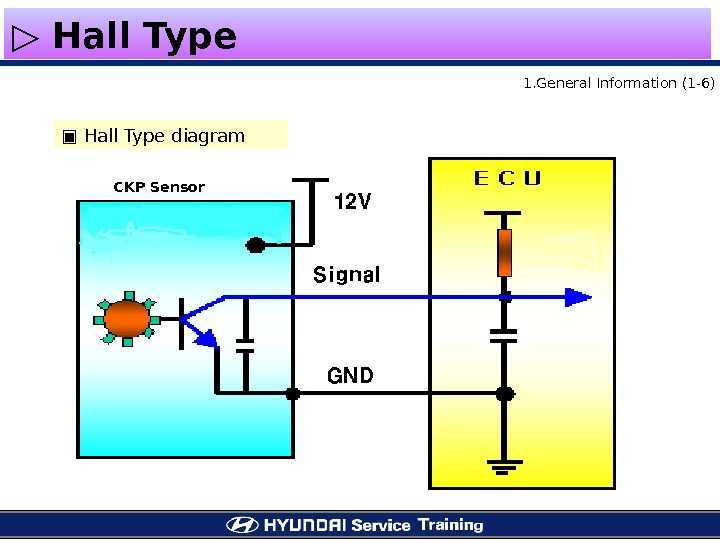

Чем отличаются аналоговые и цифровые датчики Холла в авто
Аналоговые датчики Холла выдают выходной сигнал в виде непрерывного напряжения, пропорционального магнитному полю. Их главная особенность – возможность фиксировать плавные изменения скорости вращения или положения. Например, напряжение изменяется от 0,5 В при отсутствии поля до 4,5 В при максимальном воздействии, что позволяет измерять угловую скорость с высокой точностью.
Цифровые датчики Холла имеют встроенный компаратор, который преобразует аналоговый сигнал в четкий цифровой импульс: либо высокий уровень напряжения, либо низкий. Они реагируют на достижение порогового значения магнитного поля, формируя сигнал «вкл/выкл». Такой подход упрощает считывание данных контроллером и минимизирует влияние помех.
Рекомендации по выбору: если задача – контролировать положение или скорость с высокой точностью и необходим непрерывный спектр значений, предпочтительнее аналоговый датчик. Для контроля частоты вращения с простым и надежным сигналом лучше подходят цифровые датчики, особенно в условиях сильных электромагнитных помех.
Аналоговые датчики требуют более сложной обработки сигнала и калибровки, тогда как цифровые обеспечивают стабильность работы при широком диапазоне температур и напряжений, что важно для автомобильных условий эксплуатации.
Вопрос-ответ:
Как именно датчик Холла реагирует на магнитное поле в автомобиле?
Датчик Холла устроен так, что при прохождении магнитного поля через его чувствительный элемент внутри возникает электрическое напряжение. Это напряжение меняется пропорционально силе магнитного поля. В автомобиле такой эффект применяется, например, для определения положения коленчатого вала или скорости вращения колес.
Почему в автомобилях чаще используют датчики Холла вместо других типов датчиков положения?
Датчики Холла обладают несколькими преимуществами: они бесконтактные, не подвержены износу, устойчивы к загрязнениям и вибрациям. Это делает их надежными для работы в условиях двигателя и ходовой части автомобиля, где присутствуют высокие температуры и механические нагрузки.
Как датчик Холла влияет на работу системы зажигания в автомобиле?
Датчик Холла передаёт точные данные о положении вращающихся деталей, например, коленчатого вала. На основе этих данных электронный блок управления рассчитывает момент подачи искры в цилиндры, что обеспечивает оптимальное сгорание топлива и эффективность двигателя.
Какие особенности монтажа датчика Холла следует учитывать при установке на автомобиль?
Важно правильно расположить датчик в зоне действия магнитного поля, обычно рядом с вращающейся металлической деталью, создающей импульсы. Необходимо также обеспечить защиту от сильных вибраций и попадания грязи, чтобы сохранялась стабильность сигнала и долговечность устройства.
Что происходит с сигналом датчика Холла при нарушении целостности магнитного поля в автомобиле?
Если магнитное поле ослабляется или прерывается, например, из-за повреждения магнитного элемента или неправильной установки, выходной сигнал датчика изменяется или пропадает. Это приводит к ошибкам в работе систем автомобиля, которые используют этот сигнал для контроля и управления.
Как датчик Холла определяет положение вращающегося вала в автомобиле?
Датчик Холла реагирует на изменение магнитного поля, создаваемого магнитом или металлическими зубьями на валу. Когда вал вращается, магнитное поле проходит через чувствительный элемент датчика, вызывая изменение напряжения на его выходе. Это изменение фиксируется электронной системой автомобиля, что позволяет точно определить положение и скорость вращения вала.
