Что такое гармоника в электротехнике

Нелинейные нагрузки – основная причина появления гармоник в электрических сетях. К таким нагрузкам относятся источники бесперебойного питания, импульсные блоки питания, частотные преобразователи, устройства с широтно-импульсной модуляцией. Их работа сопровождается искажением синусоиды тока, что влечёт за собой появление гармонических составляющих – кратных основной частоте (50 Гц).

Повышенное содержание гармоник приводит к росту активных потерь в трансформаторах, перегреву обмоток, ложным срабатываниям защит, увеличению шума и вибрации в электродвигателях. Например, содержание третьей гармоники свыше 5% уже может вызвать перегрузку нулевого проводника в системах с нейтралью. При 15% и выше – начинаются устойчивые перегревы и выход из строя оборудования.

Искажение формы напряжения ухудшает работу точных измерительных приборов и средств связи. Для ограничения влияния гармоник рекомендуется установка пассивных или активных фильтров, применение дросселей, оптимизация режимов работы преобразовательной техники. На объектах с высокой концентрацией нелинейных нагрузок желательно проводить анализ спектра тока и напряжения хотя бы раз в квартал.

Контроль гармоник – ключ к надёжной и долговечной работе оборудования. Нормативы, установленные ГОСТ 32144-2013, допускают общее гармоническое искажение не более 8% в точке общего присоединения. При превышении этого уровня следует проводить детальный энергетический аудит с расчетом токов утечки и выбором компенсирующих устройств.

Как возникают гармоники в промышленных силовых установках

Основная причина появления гармоник – нелинейная вольт-амперная характеристика оборудования, преобразующего электрическую энергию. Когда форма тока или напряжения отклоняется от синусоиды, в спектре возникают составляющие с частотой, кратной основной 50 Гц. В промышленных условиях доминируют шестивитковые (6-pulse) и двенадцативитковые (12-pulse) выпрямители приводов, частотно-регулируемые приводы (ЧРП), дуговые печи, сварочные инверторы и насыщенные магнитопроводы трансформаторов.

Шестивитковый тиристорный выпрямитель в режиме 30–80 % нагрузки генерирует 5-ю и 7-ю гармоники с амплитудой до 35 % и 25 % от основной соответственно; при перегрузе появляются 11-я и 13-я до 10 %. Двенадцативитковый каскад сдвигает спектр вверх: 11-я и 13-я увеличиваются до 15 %, а 5-я и 7-я взаимно компенсируются, что уменьшает суммарный THDi примерно вдвое. Дуговые сталеплавильные печи создают стохастический спектр вплоть до 35-й гармоники, причём мгновенный THDi колеблется между 40 и 80 %.

На насыщение сердечников трансформаторов влияют высшие нечетные гармоники (3-я, 9-я, 15-я). При коэффициенте нелинейности K-factor > 4 потери на вихревые токи и нагрев растут экспоненциально, что ускоряет старение изоляции. Сеть, где совокупный THDv превысил 3 % (по МЭК 61000-2-4 для промышленного уровня I), демонстрирует рост потерь в кабелях до 5 % и ложные срабатывания реле напряжения.

Рекомендуется ограничивать токовую нелинейность по IEEE 519-2022: THDi ≤ 8 % для напряжения до 69 кВ. Этого достигают установкой входных дросселей 3–5 % от Z_base, пассивных фильтров, синхронных компенсаторов или активных фильтров с полосой подавления 2–50 кГц. Выбор 12-pulse либо активного фронт-энда снижает гармоники 5-го и 7-го порядков на 90 % без дополнительных фильтров.

Контроль гармоник начинают с измерения спектра тока клещами-анализатором класса A. Если суммарная мощность нелинейных нагрузок превышает 20 % от S_сети, планируют фильтрацию ещё на этапе проектирования. При модернизации целесообразно заменить 6-pulse приводы на активные преобразователи с коэффициентом мощности > 0,97, что почти полностью убирает гармоническое искажение ниже 5 % без внешних устройств.

Влияние гармоник на трансформаторы и кабельные линии

Высшие гармоники увеличивают действующий ток в обмотках трансформатора, а дополнительные вихревые потери растут пропорционально квадрату частоты. При токовой гармонической составляющей 5-го и 7-го порядка, равной 20 % от I₁, суммарные потери в магнитопроводе возрастают примерно на 9 %, что поднимает температуру меди на 6-8 °C. При THD_I > 30 % температура обмоток может превысить предельную для класса H менее чем за 10 мин при нагрузке 1,0 · S_N.

Для расчёта допустимого тока используют коэффициент K: K = Σ(I_h²·h²)/I₁². Если K ≤ 4, допускается стандартный трансформатор; 4 < K ≤ 13 требует исполнения K-13, а при K > 13 – K-20 с усиленной магнитопроводной сталью и увеличенным сечением меди. При отсутствии K-rated модели трансформатор следует снижать по формуле S_max = S_N/√(1+THD_I²).

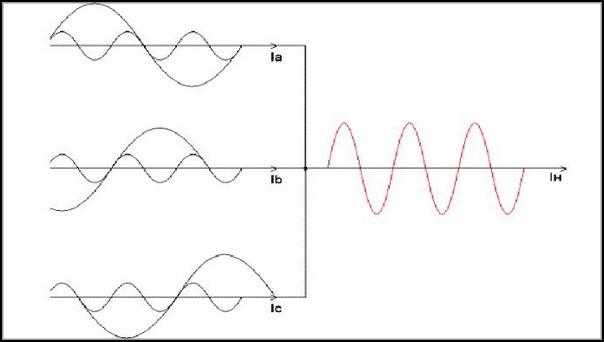

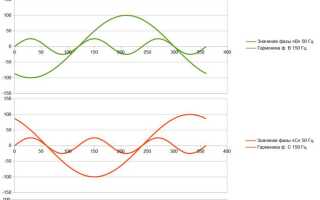

Нечётные кратные трёх гармоники (3-я, 9-я, 15-я) складываются по фазам, перегружая нейтраль. При I₃ = I₁ нейтральный проводник трёхфазной системы несёт 1,73·I₁; без увеличенного сечения или отдельного кабеля перегрев наступает за часы. Обмотка Δ-Y трансформатора эффективно замыкает эти токи внутри треугольника, снижая их проникновение в сеть.

В кабелях гармоники усиливают скин-эффект: δ ≈ 75/√f [мм] для меди. При 250 Гц (5-я гармоника) глубина тока 4,7 мм, что повышает активное сопротивление 300 мм² жилы на 18 % и сокращает допустимый ток на 12 %. Тангенс потерь XLPE-изоляции увеличивается линейно с частотой; при 500 Гц удельные диэлектрические потери почти втрое выше, ускоряя тепловое старение.

Рекомендуется: поддерживать THD_V у трансформатора < 3 % и THD_I < 15 % (IEC 61000-2-4). Для сетей с импульсными нагрузками более 50 % суммарной мощности устанавливать активные фильтры, настроенные на 5-ю и 7-ю гармоники, либо пассивный Δ-L-C фильтр с добротностью 30–50. Трансформаторы питающие ИБП, частотные преобразователи или серверные, проектировать с K-фактором ≥ 20 и запасом мощности 1,25. Кабели в такой сети выбирать с коэффициентом загрузки не выше 0,8 от номинального тока по IEC 60287 и применять изоляцию с tan δ ≤ 0,001 при 500 Гц.

Практическое правило: если I_RMS/I₁ превышает 1,3, трансформатор и кабель следует или заменить K-rated исполнением, или снизить нагрузку минимум на 20 %. Контроль температуры нейтрали и жил по датчикам PTC даёт раннее предупреждение о перегрузке, а ежегодная термография выявляет локальные горячие точки, вызванные гармоническим током.

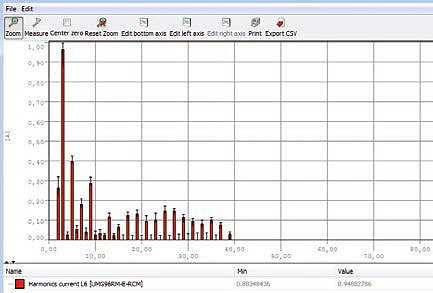

Методы измерения гармонических искажений в реальном времени

Приборы реального времени обязаны высвечивать спектр меньше чем за один сетевой период, сохраняя погрешность измерения гармоник ниже ±0,1 % от номинального RMS. Ниже приведены практические методы, соответствующие требованиям IEC 61000-4-7 для класса I анализаторов качества электроэнергии.

• Синхронное БПФ-окно 200 мс / 10 циклов. Частота дискретизации ≥ 12,8 кГц обеспечивает анализ до 50-й гармоники 50 Гц с запасом частотного разрешения 2,56 Гц. Блок phase-locked loop (PLL) подавляет дрейф основного тона, исключая смазывание спектра.
• Вейвлет-разложение уровня Daubechies 4. Эффективно отделяет всплески пусковых токов длительностью 1–2 мс от устойчивых гармоник. Аппаратно реализуется в DSP с латентностью 5–7 выборок, что короче 0,1 % периода сети.
• Адаптивный полосовой КИХ-фильтр со скользящим корректором фаз. Коэффициенты пересчитываются каждые 5 циклов, что позволяет отслеживать гармоники до 2 кГц при детальном шаге 5 Гц без дополнительного БПФ.
• Метод ip-iq на базе мгновенной мощности. Векторная PLL формирует ортогональные компоненты; после цифровой демодуляции мгновенный коэффициент общей гармонической составляющей (THD) вычисляется за 20 мс.
• Сигма-дельта АЦП Δ-Σ 4-го порядка. Поток с передискретизацией ×256 и цифровым КИХ-декематором устраняет зеркальные спектры выше 24 кГц, минимизируя фазовые искажения до 0,02 рад.

Рекомендации по внедрению:

1. Выбирайте 24-бит АЦП с динамическим диапазоном ≥ 120 дБ, чтобы отделить 40-ю гармонику (-64 дБ) на фоне шума.
2. Калибруйте тракт раз в 12 месяцев, применяя эталонный сигнал 1,1 % THD; дрейф коэффициента гармоник не должен превышать 0,05 % за год.
3. Используйте цифровой антиалиасинг 8-го порядка с затуханием ≥ 100 дБ при 0,4 f_s, чтобы исключить подмешивание внеполосных гармоник.
4. При распределённом мониторинге синхронизируйте приборы по PTP (IEEE 1588) – отклонение марки времени ≤ 1 µс гарантирует корректное суммирование спектров разных точек сети.
5. Для сетей с нестабильной частотой (ВГТР-генераторы) внедряйте адаптивные окна БПФ по алгоритму «interpolated DFT» – ошибка частоты основной составляющей тогда не превышает 0,01 Гц.

Нормативные ограничения по гармоникам в электросетях

Стандарты задают предельные уровни суммарного гармонического искажения напряжения (THD) и отдельных гармоник, измеряемых в точке общего присоединения (PCC).

• IEC 61000-2-2:2018 / EN 50160:2023 – в низковольтных сетях THD ≤ 8 % за 95 % времени недели; 5-я гармоника ≤ 6 %, 7-я ≤ 5 %, 11-я ≤ 3,5 %, 13-я ≤ 3 %.
• IEEE 519-2022 – для сетей ≤ 69 кВ напряжение THD ≤ 5 %; токовое искажение ограничивается показателем TDD, например при отношении I_SC/I_L < 20 TDD ≤ 5 %.
• ГОСТ 32144-2013 – THD в сетях 0,4 кВ ≤ 8 %, 6–35 кВ ≤ 5&nbsp%; допускаемые доли отдельных нечётных гармоник совпадают с IEC.

Превышение лимитов ускоряет старение изоляции, вызывает перегрев компенсаторов и ложные срабатывания защит. Чтобы оставаться в норме, следует:

1. Организовать непрерывный мониторинг VTHD и TDD в PCC с 10-минутным усреднением.
2. Фиксировать в договоре энергоснабжения лимит тока 5-й гармоники и требуемый коэффициент мощности.
3. Устанавливать пассивные фильтры 5/7 порядка или активные компенсаторы при превышении 50 % от предельного THD.
4. Применять трансформаторы с коэффициентом K-factor ≥ 13, если прогнозируемый TDD > 8 %.
5. Размещать нелинейные нагрузки по фазам так, чтобы ток нулевой последовательности оставался < 10 % номинала.
6. Пересчитывать ток короткого замыкания после каждого крупного подключения: снижение I_SC уменьшает допустимый ток гармоник.

Последовательное применение перечисленных мер обеспечивает соответствие нормативам и защищает оборудование от штрафов и аварий.

Роль нелинейных нагрузок в генерации высших гармоник

Для однофазных ИБП мощностью 1–3 кВА третья гармоника тока превосходит фундаментальную на 45–60 %, а в трёхфазной системе эти гармоники складываются по нейтрали, создавая ток в нулевом проводе до 1,7 I_фазн. Если доля нелинейных нагрузок превышает 40 % номинала трансформатора, пятая и седьмая гармоники поднимают искажение напряжения на шинах более 5 %, что нарушает требования IEC 61000-2-4 (класс 2).

Практический пример: на перерабатывающем участке с 250 кВт установленными частотными преобразователями (60 % суммарной нагрузки) измерено THD _I=35 %; напряжение пятой гармоники составило 4,2 % U_1-ф. За три месяца средняя температура обмоток электродвигателя выросла на 8 °C вследствие повышенных медных потерь.

Сократить эмиссию гармоник позволяет входной выпрямитель 12- или 18-пульсной схемы: пятая и седьмая составляющие падают на 70–80 %. Дроссель 3 % Z_сети перед ШИМ-преобразователем уменьшает THD _I на ≈25 %. Для групп светодиодного освещения свыше 50 кВА эффективен пассивный фильтр, настроенный на 150 Гц (третья гармоника).

При проектировании держите отношение короткого замыкания трансформатора (SCR) ≥20, а при доле нелинейной мощности >50 % выбирайте трансформаторы с K-фактором ≥13. Это снижает перегрев и продлевает ресурс изоляции.

Мониторинг: установите измеритель класса A на общем вводе и на крупнейшем приводном щите, архивируйте THD и спектр. Автоматическое уведомление при U-THD >4 % или I любой гармоники >10 % позволяет реагировать до выхода оборудования из строя.

Соблюдайте пределы IEC 61000-3-12 для установок до 75 А: если расчётные эмиссии превышают таблицу 2, закладывайте активные или пассивные фильтры ещё на этапе ТЗ.

Последствия гармонических искажений для работы АВР и релейной защиты

Гармонические искажения в сети могут существенно влиять на работу автоматических выключателей (АВР) и релейной защиты. Эти искажения приводят к изменению характеристик токов и напряжений, что делает их оценку и обработку сложной задачей для защитных устройств. В частности, наличие гармоник может вызвать ложные срабатывания, неправильную настройку защиты или снижение её чувствительности.

Для АВР важными параметрами являются время срабатывания и точность определения момента включения или отключения. Из-за присутствия гармоник в сигнале, эти устройства могут интерпретировать нестандартные колебания как реальные изменения в сети, что приведет к ненужным срабатываниям и отключениям. Особенно это актуально для АВР, реагирующих на высокочастотные изменения в токах и напряжениях.

Релейная защита, настроенная на анализ синусоидальных токов, может испытывать трудности при работе с гармоническими составляющими. Например, защиты, ориентированные на токи перегрузки, могут не распознавать низкие уровни гармоник, что приводит к невидимым перегрузкам и повреждениям оборудования. При этом усиление гармоник, как правило, повышает нагрузку на устройства защиты, снижая их срок службы.

Одной из основных проблем является искажение работы дифференциальных и защитных схем, которые используют токи нулевой последовательности. Гармоники могут нарушить правильную работу этих схем, что приведет к ошибочной активации защитных механизмов. Это особенно актуально для защиты трансформаторов и генераторов, где точное измерение тока критично для безопасности.

Для минимизации воздействия гармоник рекомендуется применение фильтров для устранения высокочастотных составляющих в сети, а также настройка защитных устройств с учётом присутствия гармоник. Важно учитывать, что существующие стандарты и методики защиты могут не всегда соответствовать новым условиям эксплуатации в условиях высокого уровня гармоник. Поэтому регулярная проверка оборудования и своевременная настройка АВР и релейной защиты с учётом этих факторов имеют решающее значение для обеспечения надежности работы электрических систем.

Применение пассивных и активных фильтров гармоник

Пассивные и активные фильтры гармоник играют ключевую роль в защите электрических сетей от искажений, вызванных нелинейными нагрузками. Они используются для улучшения качества электроэнергии, снижения потерь и предотвращения повреждений оборудования.

Пассивные фильтры обычно представляют собой цепи из индуктивных, ёмкостных и резистивных компонентов, которые настроены на подавление конкретных гармоник. Их эффективность ограничена узким диапазоном частот, что требует точного подбора параметров для конкретной сети. Применение пассивных фильтров удобно в тех случаях, когда необходимо снизить влияние только нескольких гармоник, таких как 5-я, 7-я или 11-я. Такие фильтры относительно просты в конструкции и имеют низкую стоимость, но их недостаток заключается в ограниченной универсальности и необходимости в значительных пространствах для установки.

Активные фильтры более универсальны и могут адаптироваться к изменениям характеристик сети. Они используют силовые электронные компоненты для генерации обратных гармоник, которые нейтрализуют искажения, создаваемые нагрузками. Эти фильтры эффективно работают в широком диапазоне частот и могут изменять свои параметры в реальном времени в зависимости от состояния сети. Особенно это актуально для динамических сетей с изменяющимися условиями работы, например, в промышленности с переменными нагрузками. Активные фильтры также более компактны и могут интегрироваться в существующую инфраструктуру без значительных изменений.

В ряде случаев рекомендуется использовать комбинированные системы, сочетающие преимущества как пассивных, так и активных фильтров. Например, пассивные фильтры могут эффективно устранять низкочастотные гармоники, в то время как активные фильтры более эффективно справляются с высокочастотными и непредсказуемыми искажениями.

Для выбора между пассивным и активным фильтром необходимо учитывать несколько факторов: характер гармонических искажений в сети, требования к эффективности и стоимости решения, а также технические ограничения на место установки. В случае постоянных и предсказуемых искажений пассивные фильтры будут более экономичными, в то время как для сложных и меняющихся условий работы предпочтительнее активные фильтры.

Анализ гармонического спектра при проектировании электроустановок

Для анализа гармоник используется метод спектрального анализа, который позволяет выделить частоты и амплитуды гармоник в сигнале. Важно учитывать, что гармоники не только влияют на качество электроэнергии, но и могут вызвать резонансные явления, если их частоты совпадают с собственными частотами оборудования, что может привести к его повреждению.

При проектировании важно учитывать такие аспекты, как коэффициент гармоник и их распределение по спектру. Снижение коэффициента гармоник достигается через применение фильтров, правильное распределение нагрузки и использование гармоническо-устойчивых устройств. Особое внимание следует уделять выбору типа фильтра (активного или пассивного) в зависимости от характера и уровня гармоник. Активные фильтры эффективны при низких уровнях искажений, в то время как пассивные фильтры используются при высоких уровнях гармоник для их подавления на определённых частотах.

Важно также учитывать влияние гармоник на системы автоматизации и управления. Нелинейные искажения могут ухудшать работу датчиков, приводов и контроллеров, вызывая сбои в процессе управления. При проектировании таких систем необходимо включать в расчет характеристики источников гармоник и обеспечивать их минимизацию.

Для эффективного анализа и устранения гармоник рекомендуется использовать специализированные программные средства, которые моделируют поведение электроустановки в условиях искажений и позволяют заранее предусмотреть возможные проблемы. Также необходимо проводить регулярные замеры гармоник на разных этапах эксплуатации электроустановки для мониторинга состояния сети и предотвращения негативных последствий.

Вопрос-ответ:

Что такое гармоники в электротехнике?

Гармоники — это синусоидальные колебания с частотами, кратными основной частоте тока в электрической сети. Например, если в сети работает частота 50 Гц, то гармоники могут быть с частотами 100 Гц, 150 Гц и так далее. Эти колебания могут возникать из-за работы различных электрических устройств, таких как преобразователи частоты, диммеры и другие нелинейные нагрузки.

Как гармоники влияют на электрическую сеть?

Гармоники могут вызвать несколько проблем в сети. Они приводят к перегреву оборудования, ухудшению качества энергии, а также увеличивают потери в трансформаторах и кабелях. К тому же, повышенное содержание гармоник в сети может нарушать нормальную работу чувствительных приборов, например, компьютеров и медицинских устройств. В сложных случаях это может даже привести к отказам оборудования и необходимости его замены.

Какие устройства вызывают гармоники в сети?

Гармоники обычно создаются оборудованием, которое работает с переменным током и использует полупроводниковые устройства для регулирования мощности. Это могут быть источники бесперебойного питания (ИБП), сварочные аппараты, электродвигатели с регулируемой частотой, а также различные устройства с диммерами. Все эти устройства создают нелинейные искажения тока, что и приводит к возникновению гармоник.

Как можно уменьшить влияние гармоник на сеть?

Существует несколько методов борьбы с гармониками. Один из них — использование фильтров гармоник, которые позволяют устранить или ослабить эти искажения. Также могут применяться устройства коррекции коэффициента мощности, которые уменьшают искажения и повышают качество тока. В некоторых случаях помогают преобразователи частоты с функцией фильтрации гармоник. Кроме того, важно правильно проектировать электросети и учитывать источники гармоник на стадии их установки.

Как проверить уровень гармоник в электрической сети?

Для проверки уровня гармоник используется специальное оборудование — анализаторы гармоник, которые измеряют как величину гармоник, так и их распределение по частотам. Эти устройства позволяют точно определить, насколько сильно гармоники влияют на сеть и какое оборудование вносит наибольший вклад в искажения. Результаты измерений помогают специалистам корректировать работу сети и устанавливать необходимые фильтры для снижения воздействия гармоник.

Что такое гармоники в электротехнике и как они возникают?

Гармоники в электротехнике – это синусоидальные колебания, частота которых является целым кратным основной частоты переменного тока. Они возникают, когда в сети присутствуют нелинейные элементы, такие как полупроводниковые устройства, преобразователи и электродвигатели. Эти устройства, изменяя форму тока, создают дополнительные гармонические составляющие, которые могут привести к искажению напряжения в сети.
