ГЗШ – это главная заземляющая шина, элемент, обеспечивающий объединение нулевого защитного (PE) и заземляющего проводников в электрических установках с системой TN-C-S. Она располагается в вводном распределительном устройстве и играет ключевую роль в формировании единого заземляющего контура.
Использование ГЗШ необходимо для безопасной и корректной работы устройств защиты: автоматов, УЗО, дифференциальных выключателей. При аварийной ситуации, когда на корпус оборудования может попасть напряжение, шина обеспечивает низкое сопротивление пути тока замыкания на землю, что приводит к быстрому срабатыванию защитных автоматов и предотвращению поражения электрическим током.
Установка ГЗШ обязательна при модернизации старой системы TN-C на TN-C-S. В этом случае нулевой PEN-проводник, входящий в здание, разделяется на PE и N именно на главной заземляющей шине. Отсутствие ГЗШ или её неправильное подключение приводит к риску появления опасного потенциала на металлических частях оборудования.
ГЗШ должна быть установлена на доступной, но защищённой от механических повреждений поверхности, с надёжным подключением к заземляющему устройству здания. Рекомендуется использовать болтовые соединения и проверять сопротивление переходных контактов в рамках регламентных проверок электросети.

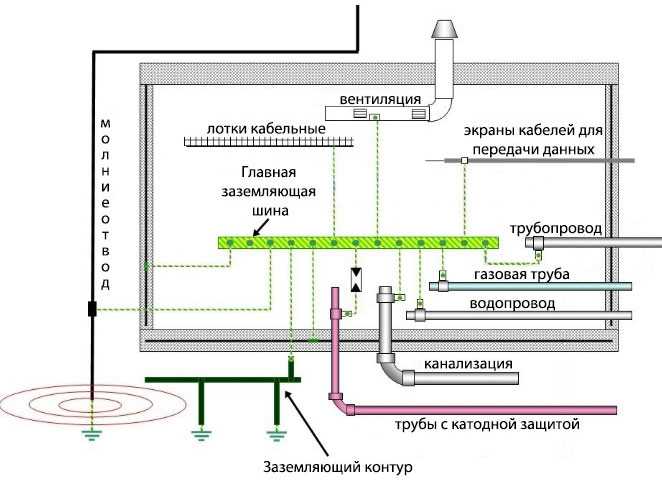

Что такое ГЗШ и зачем она нужна в электрике
ГЗШ обеспечивает точку соединения PEN-проводника с системой заземления в системе TN-C-S. Это позволяет разделить защитный (PE) и нулевой рабочий (N) проводники, что критично для обеспечения электробезопасности. После этой точки PEN не должен использоваться – подключение нагрузки должно происходить уже через PE и N отдельно.
Надежное соединение всех металлических корпусов электрооборудования с ГЗШ позволяет замкнуть ток короткого замыкания на землю, обеспечивая срабатывание автоматических защитных устройств. Это снижает риск поражения электрическим током и предотвращает повреждение оборудования.
Для монтажа ГЗШ рекомендуется использовать шину из меди или оцинкованной стали с сечением не менее 40×4 мм при токах до 400 А. Каждое подключение к шине должно быть выполнено отдельным болтовым соединением с антикоррозийной защитой. Категорически запрещается использовать скрутки или сварку в местах подключения проводников.
Наличие ГЗШ обязательно для всех объектов с системой TN-C-S и TT, включая жилые здания, промышленные объекты и административные помещения. Ее отсутствие или неправильное подключение приводит к отказу системы защиты и создает угрозу жизни и имуществу.

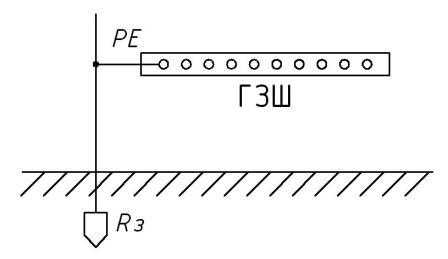

Где устанавливается ГЗШ и как выбрать место установки
Главная заземляющая шина (ГЗШ) размещается в основном распределительном щите здания или сооружения. Это ключевая точка системы уравнивания потенциалов, к которой подключаются PEN-проводники, проводники защитного заземления PE, а также уравнивающие проводники от металлических конструкций и инженерных систем.
Основное требование к месту установки – минимальное расстояние до ввода питающего кабеля и главного заземляющего устройства (заземлителя). Чем короче проводники, соединяющие ГЗШ с источником заземления и потребителями, тем ниже импеданс цепи, выше надежность и меньше потери при коротких замыканиях.
ГЗШ размещают как можно ближе к точке ввода PEN-проводника в здание, при этом исключают монтаж на легко воспламеняющихся конструкциях. Для промышленных объектов рекомендуется устанавливать ГЗШ в специальных шкафах с антикоррозионной защитой, особенно при наличии агрессивной среды.
При проектировании учитывается возможность подключения всех необходимых проводников без перегрузки шины. Количество точек подключения должно соответствовать числу отдельных защитных и уравнивающих цепей. Недопустимо подключение нескольких проводников под один болт, если это не предусмотрено конструкцией шины.
Если здание имеет несколько вводов электропитания, каждая вводная система должна иметь свою ГЗШ, соединённую с общим контуром заземления. При этом между шинами должна быть надёжная проводниковая связь, исключающая разность потенциалов.
Как подключается ГЗШ в системе TN-C-S
В системе TN-C-S ГЗШ (главная заземляющая шина) устанавливается в точке разделения PEN-проводника на PE и N. Это обязательное условие для корректного функционирования системы защиты от поражения электрическим током.
ГЗШ размещается в вводном распределительном устройстве (ВРУ) здания, непосредственно после вводного автомата или аппарата учета. PEN-проводник подводится к ГЗШ, где осуществляется его разделение: от ГЗШ отходят отдельные проводники PE и N. После этой точки повторное объединение PE и N категорически запрещено.
К ГЗШ подключаются: заземляющий проводник контура заземления, все металлические части электроустановки (при помощи уравнивания потенциалов), защитные проводники всех отходящих линий. Подключение выполняется болтовыми соединениями с обеспечением надежного электрического контакта. Использование пайки или сварки не допускается.
Сечение проводника от заземляющего устройства до ГЗШ должно быть не менее сечения PEN-проводника питающей линии, но не менее 6 мм² при меди и 10 мм² при алюминии. Все соединения должны быть маркированы, а шина – доступна для осмотра и контроля.
Материалы и сечение проводников для ГЗШ
ГЗШ (главная заземляющая шина) подключается к контуру заземления и служит точкой объединения нулевых защитных (PE), нулевых рабочих (N) и уравнивающих потенциалы проводников. Качество и параметры её соединений напрямую влияют на безопасность и работоспособность всей системы электроснабжения.
Материал проводников к ГЗШ должен обеспечивать минимальное сопротивление и высокую устойчивость к коррозии. Наиболее предпочтительны медь и омеднённая сталь. Медь обеспечивает отличную проводимость и надёжность, особенно в местах с высокой токовой нагрузкой. Омеднённая сталь применяется в наружных заземляющих устройствах благодаря стойкости к агрессивной среде и механической прочности.
Минимальное сечение выбирается с учётом токов короткого замыкания и длительности их протекания. Для медных проводников минимально допустимое сечение – не менее 6 мм² при уравнивании потенциалов и не менее 10 мм² для подключения PEN или PE к ГЗШ. Для стальных – не менее 50 мм² в случае применения в качестве заземляющего проводника. При этом допустимо использовать плоские стальные полосы сечением не менее 4×12 мм.
Соединения проводников с ГЗШ выполняются с использованием болтовых клемм, обжимных наконечников или сварки. Поверхности контакта зачищаются от окислов, при необходимости применяется токопроводящая паста. Все соединения должны быть доступны для периодической проверки и обслуживания.
Допустимо использование гибких медных шин при подключении отдалённых распределительных щитов, но с обязательным учётом эквивалентного сечения и механической защиты от перегибов и вибраций.

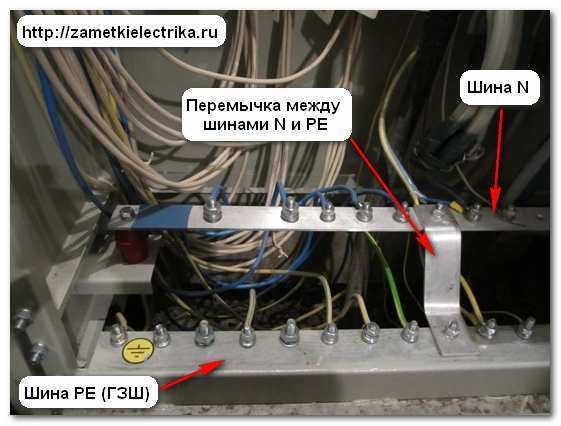

Нормативные требования к установке ГЗШ
Главная заземляющая шина (ГЗШ) устанавливается в соответствии с положениями ПУЭ (Правила устройства электроустановок), ГОСТ Р 50571.5.54-2013 и МЭК 60364-5-54. ГЗШ должна обеспечивать надёжное соединение PEN-проводника и всех заземляющих проводников электроустановки.
Размещение ГЗШ допускается только в распределительном щите или в непосредственной близости от него. Расстояние от точки ввода PEN-проводника до шины не должно превышать 3 метров, если иное не обосновано расчетами.
Сечение медной ГЗШ определяется как не менее наибольшего сечения присоединяемого проводника, но не менее 6 мм² при защите автоматическим выключателем и не менее 10 мм² при плавкой вставке. Для алюминия минимальное сечение – 16 мм².
Контактные соединения на ГЗШ выполняются с применением антикоррозийных паст и уплотняющих шайб. Не допускается скручивание или пайка проводников для подключения к шине.
Допускается подключение не более двух проводников на один болт, при условии применения двух отдельных клемм. Все соединения должны быть доступны для визуального осмотра и обслуживания.
ГЗШ должна быть механически прочной, защищена от случайного прикосновения и иметь маркировку, соответствующую назначению (например, «PE», «PEN»). Установка внутри пластиковых корпусов требует отдельной системы крепления шины к несущей металлической части корпуса.
Частые ошибки при монтаже ГЗШ и как их избежать
ГЗШ (главная заземляющая шина) – ключевой элемент системы заземления, от правильности монтажа которого зависит безопасность электросети. Ошибки при установке ГЗШ приводят к снижению эффективности защитных функций и повышают риск аварий.
- Неправильный выбор материала шины: Использование стали без антикоррозийного покрытия ускоряет окисление и ухудшает контакт. Рекомендуется применять шины из меди или оцинкованной стали с гарантией качества.
- Недостаточный сечение проводников: Проводники должны соответствовать требованиям ПУЭ, обычно не менее 16 мм² для медных и 25 мм² для алюминиевых. Меньшее сечение увеличивает сопротивление и снижает надежность заземления.
- Плохой контакт при соединениях: Клеммы и болтовые соединения должны быть затянуты с правильным моментом, использоваться плоские шайбы и средства антикоррозийной защиты. Контроль через измерение сопротивления обязателен.
- Несоблюдение схемы подключения: Все заземляющие и защитные проводники должны сходиться на ГЗШ без обходов и дополнительных соединений. Запрещено подключать на шину цепи с разным назначением (например, рабочее и защитное заземление).
- Отсутствие маркировки: Каждое подключение должно быть четко промаркировано. Это снижает вероятность ошибок при обслуживании и обеспечивает правильное распределение токов заземления.
- Неправильное расположение ГЗШ: Установка слишком близко к источникам тепла или влаги ускоряет износ элементов. Оптимальное место – сухое, проветриваемое помещение с легким доступом для контроля.
- Игнорирование регулярного технического обслуживания: Контроль состояния и измерение сопротивления заземления необходимо проводить не реже одного раза в год. Отсутствие обслуживания приводит к ухудшению параметров и опасности поражения электрическим током.
Для надежной работы ГЗШ важно строго следовать нормативным требованиям ПУЭ и использовать сертифицированные материалы. Контроль качества монтажа – залог безопасности всей электрической системы.

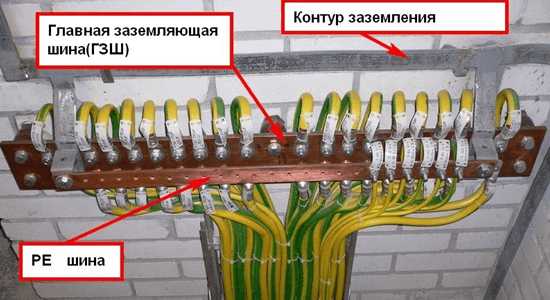

Проверка и обслуживание ГЗШ в бытовых и промышленных сетях
ГЗШ (главная заземляющая шина) должна регулярно проверяться для поддержания надежности и безопасности электросети. В бытовых сетях контроль выполняют не реже одного раза в год, в промышленных – согласно регламенту, но минимум дважды в год.
Проверка начинается с визуального осмотра: необходимо убедиться в отсутствии коррозии, механических повреждений и надежности крепления всех соединений. Контактные поверхности должны быть чистыми, без следов окисления и загрязнений.
Для измерения сопротивления заземления применяют специальный прибор – мегомметр или измеритель сопротивления заземляющего устройства. Значение сопротивления должно соответствовать нормам, установленным ПУЭ: для бытовых сетей – не более 4 Ом, для промышленных – не более 1 Ом.
Важно проверять целостность сварных и болтовых соединений, так как ослабление крепежа увеличивает переходное сопротивление и снижает эффективность заземления. Рекомендуется использовать динамометрический ключ для контроля момента затяжки болтов.
При обнаружении коррозии или повреждений контакты очищают металлической щеткой или абразивным материалом, после чего наносят защитный антикоррозийный состав. В случае значительных повреждений проводят замену элементов ГЗШ.
В промышленных сетях дополнительно проверяют распределение потенциалов на шине, чтобы избежать локальных перегрузок и обеспечить равномерное заземление всех подключенных линий. Для этого используют методы измерения потенциалов с помощью вольтметров постоянного тока.
Регулярное техническое обслуживание ГЗШ снижает риск возникновения токов утечки и повышает надежность работы электрооборудования, что критично для безопасности персонала и предотвращения аварий.
Вопрос-ответ:
Что обозначает аббревиатура ГЗШ в электротехнике?
ГЗШ — это сокращение от «Главная заземляющая шина». Она представляет собой металлическую шину, которая служит для объединения всех заземляющих проводников в электроустановке. Благодаря ГЗШ создаётся единый узел, обеспечивающий безопасное распределение тока утечки в землю.
Почему в электрических щитах устанавливают главную заземляющую шину?
Главная заземляющая шина нужна для того, чтобы соединить все элементы, которые требуют заземления, в одну общую точку. Это помогает избежать разности потенциалов между отдельными заземлёнными элементами и снижает риск поражения электрическим током при неисправностях. Она также упрощает монтаж и обслуживание заземляющей системы.
Какие материалы обычно применяют для изготовления главной заземляющей шины?
Для ГЗШ обычно используют медь или сталь с антикоррозийным покрытием. Медные шины обладают отличной электропроводностью и долговечностью, но их цена выше. Стальные шины более бюджетны, но требуют защиты от коррозии, например, цинкованием или покраской. Выбор материала зависит от условий эксплуатации и требований к системе заземления.
Как подключают проводники к главной заземляющей шине и какие правила при этом соблюдают?
Проводники заземления присоединяют к ГЗШ с помощью болтовых соединений или специальных клемм, обеспечивающих надежный контакт. Важно использовать правильно подобранные крепежные элементы, чтобы не было ослабления контакта со временем. Все соединения должны быть чистыми, без следов коррозии и окислов, чтобы обеспечить стабильное проведение тока заземления.
Влияет ли установка главной заземляющей шины на безопасность работы электрооборудования?
Да, установка ГЗШ значительно повышает безопасность. Она обеспечивает быстрое и надежное отведение токов короткого замыкания и утечки в землю, что предотвращает повреждение оборудования и снижает вероятность поражения человека током. Без неё система заземления может работать менее эффективно, что увеличивает риски при аварийных ситуациях.
Что такое ГЗШ и почему она используется в электрических сетях?
ГЗШ — это главный заземляющий шинный распределитель, который служит для объединения всех заземляющих проводников в одной точке. Она помогает обеспечить безопасное распределение токов утечки и защиту оборудования от повреждений и поражения электрическим током.
