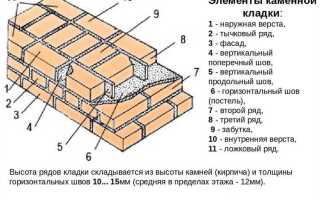

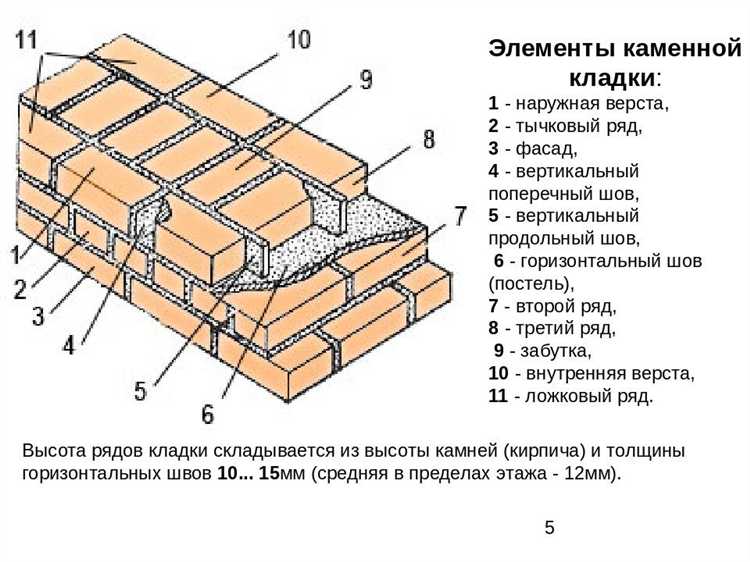

Что такое кладка в строительстве

Кладка – это конструктивный элемент зданий, состоящий из камней, кирпичей, блоков или плит, уложенных с использованием связующего раствора. Её прочность, устойчивость к нагрузкам и долговечность определяются типом используемого материала, способом укладки и характером связей между элементами. В зависимости от этих факторов различают несколько ключевых видов кладки, применяемых в несущих и ограждающих конструкциях.

Кирпичная кладка выполняется из полнотелого или пустотелого кирпича с перевязкой швов. Она используется для возведения стен, перегородок, столбов и сводов. Прочность достигается за счёт равномерного распределения вертикальных и горизонтальных нагрузок. Для наружных стен часто применяют кладку в полтора или два кирпича, обеспечивая надёжную тепло- и звукоизоляцию.

Кладка из крупных блоков (газобетон, пенобетон, силикат) позволяет ускорить процесс строительства благодаря крупным габаритам элементов. Используется в малоэтажном и промышленном строительстве. Требует точной геометрии блоков и тонкошовного раствора, чтобы избежать теплопотерь и деформаций. При этом армирование швов или рядов – обязательное условие при повышенных нагрузках.

Каменная кладка из природных камней (бут, плитняк, тесаный камень) применяется для фундаментов, подпорных стен и декоративных фасадов. Отличается высокой прочностью и долговечностью. Однако укладка требует квалифицированного исполнителя, так как каждый элемент подгоняется вручную. Для повышения сцепления между камнями применяют цементно-песчаный раствор с высокой пластичностью.

Армированная кладка усиливается стальными прутками или сетками, размещёнными в горизонтальных швах. Она обеспечивает дополнительную устойчивость к сейсмическим нагрузкам и деформациям. Рекомендуется к применению в многоэтажных зданиях, а также при возведении конструкций, подверженных изгибающим и сдвигающим усилиям.

Выбор вида кладки должен основываться на расчётах нагрузок, климатических условиях и архитектурных особенностях объекта. Неправильная технология может привести к растрескиванию швов, снижению прочности и разрушению конструкции. Поэтому строгое соблюдение технологии укладки, подбор соответствующего раствора и контроль качества на каждом этапе – критически важны.

Как выбрать тип кладки для несущих и ненесущих стен

При выборе типа кладки необходимо учитывать функцию стены, используемый материал, климатические условия и нормативные нагрузки. Несущие стены требуют высокой прочности и устойчивости к сжатию, в то время как ненесущие – только ограждающих и звукоизолирующих характеристик.

Для несущих стен предпочтительна полнотелая кладка с перевязкой швов, обеспечивающей равномерное распределение нагрузки. Оптимальна кладка из полнотелого кирпича или крупноформатных блоков на цементно-песчаном растворе. Толщина несущей кирпичной стены в один этаж должна быть не менее 380 мм. При использовании ячеистых бетонных блоков допустима толщина от 300 мм при обязательном армировании через каждые 2–3 ряда.

Ненесущие стены можно возводить из пустотелого кирпича, газобетона, керамзитобетона. Раствор допускается облегчённый. Достаточна толщина 120–200 мм. Важна правильная перевязка швов – минимум в ¼ длины блока. При высоте более 3 метров требуется армирование в уровне подоконников и перемычек.

Для определения подходящего варианта кладки используйте следующие критерии:

Особенности кирпичной кладки при низких температурах

Кладка кирпича при температуре ниже +5 °C требует строгого соблюдения технологических норм из-за риска замерзания воды в растворе до его набора прочности. Это может привести к снижению прочностных характеристик и растрескиванию швов.

• Используются морозостойкие добавки в раствор – хлорид кальция, поташ, нитрит натрия. Их дозировка подбирается в зависимости от температуры, но не должна превышать 2–3% от массы цемента во избежание коррозии арматуры.
• Температура компонентов раствора (вода, песок, цемент) должна поддерживаться на уровне +20…+30 °C. Нагрев производится непосредственно перед замешиванием.
• Кирпич предварительно прогревают до +5 °C и хранят под навесом, исключая контакт с осадками и обледенением.
• Раствор подаётся в кладку немедленно после приготовления, так как он быстро теряет пластичность на морозе.
• Допускается использование электрического или парового прогрева кладки, особенно при температуре ниже −10 °C. Установка временных тепловых укрытий обязательна.

1. До начала работ монтируются тепляки или устанавливаются щитовые укрытия с обогревом.
2. В течение 2–3 суток после кладки обеспечивается стабильная температура в пределах +5…+10 °C.
3. Запрещено производить кладку при сильном ветре и температуре ниже −15 °C без применения специальных зимних технологий.

Нарушение температурного режима приводит к потере сцепления в растворных швах и сокращению срока службы конструкции. Контроль качества должен включать измерение температуры раствора и кирпича при укладке, а также фиксацию погодных условий.

Технология армирования кладки для повышения прочности

Для поперечного армирования в горизонтальные швы через каждые 3–5 рядов укладывают арматурные сетки диаметром проволоки 3–5 мм с ячейками 50×50 мм. Применение сетки особенно эффективно при строительстве зданий выше двух этажей или при возведении несущих стен из пустотелых блоков и поризованных материалов.

Продольное армирование осуществляется за счёт укладки стержней диаметром 6–10 мм в вертикальные швы либо специальные каналы, предусмотренные в блоках. Это увеличивает устойчивость стен к изгибающим нагрузкам, особенно в сейсмоопасных районах и при наличии больших проёмов.

Важно: Арматура не должна контактировать с наружной средой, поэтому минимальный защитный слой раствора – 10 мм. Использование оцинкованной или нержавеющей проволоки предотвращает коррозию и продлевает срок службы конструкции.

Перед укладкой арматуры необходимо тщательно очистить кладочные поверхности от пыли и увлажнить их для лучшей адгезии раствора. Сварка элементов недопустима – допускается только вязка мягкой проволокой, чтобы избежать концентраторов напряжений.

Применение армирования должно быть предусмотрено проектной документацией. Нарушение технологии приводит к неравномерному распределению нагрузок и снижает прочностные характеристики кладки.

Сравнение однослойной, двухслойной и трёхслойной кладки

Однослойная кладка выполняется из полнотелого или поризованного кирпича либо блоков, одновременно выполняющих несущую и теплоизоляционную функции. Толщина стены варьируется от 380 до 510 мм. Применяется в малоэтажном строительстве. Существенный недостаток – низкие теплотехнические характеристики: для соблюдения нормативов по сопротивлению теплопередаче требуется дополнительное утепление или использование дорогих теплоэффективных блоков.

Двухслойная кладка включает несущий слой из кирпича или бетонных блоков и внешний теплоизоляционный слой из минераловатных или пенополистирольных плит. Толщина стены – от 450 до 600 мм. Несущий слой обеспечивает прочность, а утеплитель – тепловую защиту. Теплотехнические параметры удовлетворяют требованиям СНиП при меньших затратах на материалы по сравнению с однослойной стеной из теплой керамики. Требует надёжной фиксации утеплителя и защиты от влаги.

Трёхслойная кладка состоит из несущего слоя, теплоизоляции и облицовочного кирпича. Толщина – 510–650 мм. Преимущество – высокая энергоэффективность и защита утеплителя от внешних воздействий. Облицовка увеличивает срок службы стены и улучшает внешний вид. Важно соблюдать зазор между утеплителем и облицовочным слоем для вентиляции. Существенно возрастает трудоёмкость и стоимость работ, особенно при применении анкерных связей из нержавеющей стали.

Для одноэтажных зданий в южных регионах целесообразна однослойная кладка из газобетона плотностью D400–D500. В средней полосе и севернее экономически и конструктивно оправдана двухслойная кладка с минераловатным утеплителем толщиной от 150 мм. Для домов с высокими требованиями к архитектуре и долговечности предпочтительна трёхслойная система с лицевой кладкой из керамического кирпича.

Выбор раствора в зависимости от типа кладочного материала

Раствор для кладки подбирается с учётом прочности, водопоглощения и структуры материала. Кирпич полнотелый требует цементно-песчаного раствора марки М100–М150, соотношение цемента к песку – 1:4 или 1:5 при подвижности Пк2–Пк3. При работе в условиях повышенной влажности рекомендуется добавление гидрофобизирующих добавок.

Для пустотелого керамического кирпича целесообразно использовать более пластичный раствор с меньшей плотностью – цементно-известковый или известково-песчаный. Это снижает риск трещинообразования при усадке и улучшает сцепление с поверхностью.

Газобетон и пенобетон требуют тонкошовной кладки на клеевом растворе толщиной 1–3 мм. Цементные или известковые составы недопустимы – они создают мостики холода и вызывают деформации. Клеевые смеси должны обладать высокой адгезией и низкой теплопроводностью, предпочтительны смеси на основе портландцемента с добавками, увеличивающими пластичность.

Силикатный кирпич нуждается в растворе марки не ниже М50 с умеренной подвижностью (Пк2). Избыточная прочность не требуется, но важно учитывать высокое водопоглощение материала – рекомендуется использовать добавки, замедляющие испарение влаги.

Кладка природного камня выполняется на растворе М100–М200 в зависимости от веса и плотности породы. Для гранита и базальта – цементно-песчаный состав с минимальной усадкой. Для известняка и песчаника – известково-цементный с повышенной водоудерживающей способностью.

Учет усадки и деформаций при проектировании кладки

Проектирование кладки требует точного расчета деформаций, возникающих в результате усадки материалов и внешних нагрузок. Ошибки в этом аспекте ведут к трещинам, смещениям и снижению прочности конструкций.

• Усадка кирпича и блоков: при использовании силикатного кирпича усадка может достигать 0,03 %, для керамического – до 0,02 %. При расчете допускается использование нормативных коэффициентов деформации, зависящих от типа материала и влажности среды.
• Усадка раствора: цементно-песчаный раствор дает усадку до 0,04 %, особенно в первые 30 суток. Необходимо применять пластификаторы и контролировать водоцементное соотношение (W/C не выше 0.5).
• Температурные деформации: температурный коэффициент линейного расширения кирпичной кладки составляет примерно 5–7×10⁻⁶ 1/°C. В проектах необходимо предусматривать компенсационные швы через каждые 20–30 метров.
• Разные модули деформации: при совмещении кладки с железобетонными или металлическими элементами следует учитывать различие в модуле упругости. Например, для кладки E = 5000–12000 МПа, для бетона – 25000–30000 МПа.
• Нагрузки и ползучесть: при длительных вертикальных нагрузках происходит ползучесть раствора и частичная релаксация напряжений. В расчетах используют коэффициент длительности действия нагрузки (ψ), равный 0,7–0,9 в зависимости от условий эксплуатации.

1. Использовать материалы с минимальной усадкой и стабильными геометрическими параметрами.
2. Разрабатывать проект с учетом температурного режима региона и сезонных колебаний влажности.
3. Вводить гибкие соединения между кладкой и другими конструкциями при разной подвижности элементов.
4. Располагать усадочные и температурные швы строго по расчету, с учетом направления и распределения нагрузок.
5. Контролировать сроки твердения раствора и условия влажности в процессе строительства, особенно в первые 28 суток.

Игнорирование этих факторов приводит к нарушению целостности кладки, ухудшению теплоизоляционных свойств и преждевременному разрушению конструкций. Точные расчеты и соблюдение технологической дисциплины – ключевые условия надежной кладки.

Распространённые ошибки при кладке и способы их избежать

Нарушение перевязки швов – одна из основных ошибок, ослабляющая несущую способность стены. Каждый последующий ряд должен перекрывать вертикальные швы предыдущего минимум на 1/4 длины кирпича. Несоблюдение этого правила приводит к появлению сквозных трещин. Решение: использовать шаблон перевязки и проверять схему укладки на каждом этапе.

Неправильная толщина швов. Швы толщиной более 15 мм или менее 10 мм нарушают равномерность распределения нагрузки. Это снижает прочность кладки и ухудшает теплоизоляцию. Для контроля толщины необходимо использовать шнур-причалку и расшивочные шаблоны.

Применение раствора неподходящей консистенции приводит к снижению адгезии между кирпичами. Слишком жидкий раствор вытекает, образуя пустоты, слишком густой – не обеспечивает сцепление. Контроль: раствор должен держать форму на мастерке, не растекаясь и не крошась при нажатии.

Отсутствие нивелирования. Кладка без регулярной проверки уровнем и отвесом приводит к перекосам и завалам. Допустимое отклонение по вертикали – не более 10 мм на высоту этажа. Решение – использование уровня каждые 2–3 ряда и натянутого шнура по углам.

Укладка на загрязнённую поверхность. Пыль, остатки раствора и влага препятствуют сцеплению. Основание должно быть очищено и слегка увлажнено. Перед укладкой нового ряда необходимо удалять загрязнения с ранее уложенного кирпича.

Пренебрежение температурными швами в длинных стенах (более 20 м) приводит к растрескиванию. Температурные швы устраиваются через каждые 10–15 м. В них укладываются компенсаторы из эластичных материалов.

Неправильная организация перевязки углов и стыков. Ошибки в угловой кладке ослабляют прочность всего сооружения. Каждый угол должен строиться одновременно с примыкающими стенами, с применением трёхрядной или цепной перевязки.

Работа при неподходящих погодных условиях. При температуре ниже +5°C раствор теряет прочность, при жаре – быстро высыхает и не схватывается. Зимой использовать противоморозные добавки, летом – увлажнять кирпич перед укладкой и защищать кладку от солнца.

Контроль качества кладочных работ на строительной площадке

Контроль начинается с проверки геометрии фундамента – отклонения по уровню не должны превышать 10 мм на всю длину стены. При обнаружении превышений корректировка выполняется выравнивающим раствором или цементной стяжкой.

Перед началом кладки проверяется соответствие проекта: толщина стен, расположение проёмов, узлов сопряжения. Обязательно контроль марки и влажности кирпича или блока – недопустимо использовать материал с отсыревшими краями или дефектами геометрии.

Каждый ряд проверяется по уровню, правилу и шнуру-причалке. Допустимое отклонение по горизонтали – не более 3 мм на 1 м длины. Вертикальность стен контролируется отвесом: погрешность – до 10 мм на 3 м высоты.

Толщина швов должна соответствовать проекту: горизонтальные – 10–12 мм, вертикальные – 8–10 мм. Заполнение раствором – не менее 90% объёма шва, без пустот. Применение «сухой кладки» запрещено, особенно в наружных стенах.

Обязателен визуальный осмотр каждого узла перевязки. Нарушение схемы перевязки снижает прочность кладки. При армировании контролируется диаметр и положение сетки: она должна укладываться строго по проектным отметкам с зазором до наружной поверхности не менее 5 мм.

Ежедневно фиксируются температуры окружающей среды. При кладке при температуре ниже +5 °C используется подогретый раствор и противоморозные добавки. При отрицательных температурах дополнительно контролируется отсутствие наледи на поверхности блоков и в растворе.

По окончании смены производится контроль заполнения швов и удаления излишков раствора. Остатки не допускается оставлять в пустотах блоков или на поверхности – это приводит к разрушению кладки при высыхании или замерзании.

Контроль качества завершается актом приёмки скрытых работ с подписями прораба, мастера и технического надзора. При выявлении нарушений кладка подлежит демонтажу до уровня дефекта и повторному выполнению согласно нормам СП 15.13330.
