Коллектор – один из трёх ключевых электродов биполярного транзистора, через который проходит основной ток нагрузки. Его функция заключается в сборе носителей заряда, инжектированных эмиттером, после прохождения ими через базу. В NPN-транзисторе коллектор принимает электроны, в PNP – дырки. Это делает его критическим элементом в управлении мощностью и обеспечении стабильной работы схемы.
Электрическое сопротивление коллектора на порядок выше, чем у эмиттера, что обеспечивает эффективное управление током при минимальном тепловыделении. В режиме насыщения потенциал коллектора приближается к потенциалу эмиттера, что используется для реализации логических схем на транзисторах. При работе в активном режиме коллектор находится под более высоким потенциалом, чем база, что гарантирует движение носителей в нужном направлении.
Для расчёта параметров коллектора необходимо учитывать допустимую мощность рассеяния, ток коллектора IC, и напряжение коллектор-эмиттер VCE. При проектировании важно использовать транзисторы с коллектором, способным выдерживать рабочее напряжение с запасом не менее 20% от максимальной величины. Это исключает пробой и повышает надёжность узла при импульсной нагрузке.
В схемах с высоким коэффициентом усиления применяется коллекторная обратная связь, позволяющая стабилизировать рабочую точку транзистора. Также коллектор часто соединяется с нагрузкой напрямую или через активные элементы, включая его в состав токовых зеркал, каскадов усиления и ключей. Понимание работы коллектора критично при разработке аналоговых и цифровых цепей, требующих точного управления током и напряжением.
Как коллектор участвует в управлении током в биполярном транзисторе
Коллектор выполняет ключевую роль в процессе усиления тока, обеспечивая путь для основного тока, протекающего через транзистор. В биполярном транзисторе (BJT) ток коллектора напрямую зависит от тока базы и коэффициента усиления β (hFE). При этом именно на коллекторе развивается основная часть напряжения между коллектором и эмиттером (UCE), что определяет режим работы прибора.
При смещении перехода база-эмиттер в прямом направлении, и перехода коллектор-база в обратном, создаются условия для протекания тока от коллектора к эмиттеру. Этот ток значительно превышает базовый и может изменяться пропорционально изменениям тока базы. Коллектор не инициирует ток сам по себе, но его способность «принимать» носители тока определяет величину результирующего тока через транзистор.
В режиме активного усиления важно поддерживать на коллекторе достаточное напряжение UCE, чтобы избежать насыщения, при котором ток перестаёт зависеть от базы. Рекомендуется удерживать UCE выше напряжения насыщения (обычно 0,2–0,3 В для кремниевых BJT), чтобы сохранить линейность характеристики. Именно за счёт коллектора обеспечивается усиление: малые изменения тока базы вызывают значительные изменения тока коллектора.
При проектировании схем важно учитывать, что чрезмерная нагрузка на коллектор может привести к снижению UCE и искажению сигнала. Следует ограничивать сопротивление нагрузки и контролировать ток, чтобы не превышать максимально допустимые параметры, указанные в технической документации транзистора.
Зависимость напряжения на коллекторе от режима работы транзистора
В биполярном транзисторе напряжение на коллекторе напрямую зависит от выбранного режима работы: отсечки, активного или насыщения. В режиме отсечки база не получает достаточного тока, ток коллектора практически равен нулю, а напряжение между коллектором и эмиттером (UCE) приближается к напряжению питания. Например, при VCC = 12 В, UCE может составлять 11.8–12 В.
В активном режиме транзистор усиливает сигнал. Напряжение UCE составляет от 0.3 до нескольких вольт в зависимости от тока базы и сопротивления в цепи коллектора. Для надёжной работы необходимо удерживать UCE выше 0.3 В, чтобы избежать входа в насыщение. При токе базы 50 мкА и сопротивлении коллектора 2 кОм, ток коллектора порядка 5 мА, и тогда UCE ≈ VCC – (IC × RC) = 12 – 10 = 2 В.
В режиме насыщения транзистор полностью открыт. Напряжение на коллекторе резко падает до 0.1–0.3 В. Это характерно для ключевых схем. Чтобы гарантировать насыщение, ток базы должен быть в 5–10 раз выше расчетного по коэффициенту hFE. Например, при IC = 100 мА и hFE = 100, минимальный IB = 1 мА, но для надёжности подают 5–10 мА, чтобы UCE опустилось до 0.2 В или ниже.
При проектировании важно обеспечить такое напряжение на коллекторе, при котором транзистор остаётся в нужном режиме. Это достигается правильным подбором сопротивлений в коллекторной и базовой цепях, с учётом нагрузки и питания. Контроль UCE позволяет избежать перегрева, искажений сигнала и нестабильной работы схемы.
Роль коллектора в режимах насыщения и отсечки
Коллекторный переход транзистора напрямую влияет на поведение устройства в крайних режимах работы – насыщения и отсечки. От характера этого перехода зависят как токовые характеристики, так и возможность переключения схемы в заданное состояние.
- Режим насыщения: коллекторный p-n переход оказывается смещён в прямом направлении. Напряжение коллектор-эмиттер (VCE) падает до минимального значения – порядка 0,1–0,3 В для кремниевых транзисторов. При этом ток коллектора (IC) ограничен не входным сигналом, а внешним сопротивлением нагрузки. Коллектор перестаёт быть активным управляемым элементом, превращаясь в проводник. На практике это используется в ключевых схемах, когда требуется полное открытие транзистора.
- Рекомендация: для уверенного входа в насыщение следует обеспечить ток базы IB, как минимум в 5–10 раз превышающий расчётный IC/β. Недостаточный ток приведёт к переходу в активный режим и недопустимому росту VCE.
- Режим отсечки: коллекторный переход смещён в обратном направлении, ток базы отсутствует. Напряжение VCE приближается к напряжению питания схемы, а IC практически равен нулю. Коллектор полностью закрыт и ток не пропускает, за исключением незначительного тока утечки (наноамперы или меньше).
- Рекомендация: при проектировании схем с длительным пребыванием в отсечке важно учитывать температурные изменения тока утечки, особенно для германиевых транзисторов, где он значительно выше и может влиять на устойчивость режима.
В обоих режимах коллектор перестаёт выполнять функцию усиления сигнала. Его роль сводится к обеспечению либо насыщенного проводящего канала, либо полной изоляции, что критично для цифровых и импульсных схем.
Особенности теплового отвода через коллектор
Коллектор биполярного транзистора выполняет не только электрическую, но и ключевую тепловую функцию. При работе в активном и насыщенном режимах через коллектор рассеивается основная часть тепловой мощности, особенно при высоких токах и напряжениях. Эффективность отвода тепла напрямую влияет на надёжность и срок службы прибора.
Металлический корпус транзисторов, таких как TO-220 или TO-247, конструктивно соединён с коллектором, что позволяет использовать радиаторы напрямую. Площадь контакта между коллектором и радиатором должна быть максимальной. Применение теплопроводящих паст (например, с теплопроводностью не ниже 3 Вт/м·К) обязательно для уменьшения термического сопротивления на границе раздела.
Ключевой параметр – тепловое сопротивление коллектор-корпус, обозначаемое как RθJC. Для мощных транзисторов оно обычно составляет 0,5–2,5 °C/Вт. При проектировании учитывают суммарное тепловое сопротивление цепочки «кристалл–корпус–радиатор–окружающая среда».
Допустимая температура перехода не должна превышать 150–175 °C. При токе коллектора 5 А и напряжении насыщения 1 В тепловая мощность достигает 5 Вт. При RθJC = 1,5 °C/Вт температура кристалла может вырасти на 7,5 °C выше корпуса. При недостаточном охлаждении возможен тепловой пробой или деградация p–n-перехода.
Использование радиаторов с коэффициентом теплового сопротивления менее 10 °C/Вт обязательно при рассеивании свыше 2 Вт. Эффективность можно повысить за счёт принудительной вентиляции или тепловых трубок. В SMD-компонентах (например, в корпусах DPAK) для отвода тепла используется медный полигон на плате, соединённый с коллектором. Минимальная площадь меди – 500 мм² на слой, при необходимости – многослойная плата с тепловыми переходами (vias).

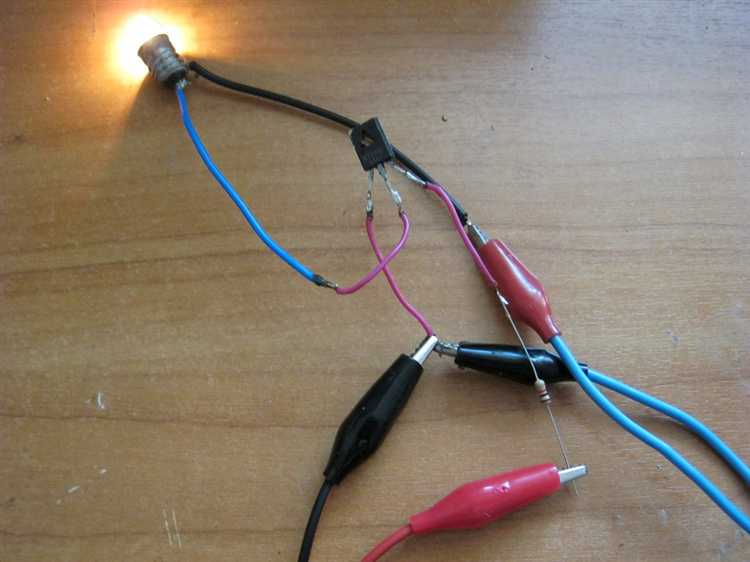

Использование коллектора в ключевых схемах
В ключевых схемах коллектор биполярного транзистора выполняет функцию основного токонесущего узла, через который проходит нагрузочный ток при насыщении транзистора. Эффективность работы схемы напрямую зависит от правильного подключения и режима работы коллектора.
- При работе транзистора в ключевом режиме (режим насыщения и отсечки) коллектор принимает на себя почти весь ток нагрузки, включая импульсные пики при коммутации.
- Нагрузку (резистор, реле, светодиод, дроссель) целесообразно размещать между источником питания и коллектором, чтобы обеспечить стабильно низкое падение напряжения между коллектором и эмиттером в режиме насыщения (VCEsat ≈ 0.1–0.3 В).
- Для уменьшения потерь энергии выбирают транзисторы с минимальным VCEsat при заданном токе коллектора. Например, при токе 500 мА значение VCEsat у современных маломощных транзисторов может не превышать 0.2 В.
- Не допускается превышение максимально допустимого напряжения коллектор-эмиттер (VCEO) – это ведёт к пробою. Для защиты от перенапряжения применяются диоды, варисторы или снабберные цепи.
- При коммутации индуктивной нагрузки на коллекторе обязательно устанавливается демпфирующий диод параллельно нагрузке для подавления ЭДС самоиндукции и предотвращения выхода транзистора из строя.
При проектировании ключевых схем важно учитывать тепловыделение на коллекторе. Несмотря на малое сопротивление насыщенного транзистора, при высокочастотной коммутации потери увеличиваются за счёт переходных процессов. Используют радиаторы или выбирают транзисторы с низким временем переключения.
Влияние сопротивления нагрузки на коллекторный ток
Коллекторный ток в биполярном транзисторе определяется не только током базы, но и параметрами нагрузки, подключенной к коллектору. Сопротивление нагрузки влияет на падение напряжения на коллекторе и, следовательно, на напряжение коллектор-эмиттер (UКЭ), которое определяет режим работы транзистора.
При увеличении сопротивления нагрузки напряжение на коллекторе возрастает, что снижает UКЭ при фиксированном напряжении питания. Если UКЭ падает ниже порогового значения насыщения (обычно 0,2–0,3 В для кремниевых транзисторов), транзистор переходит в режим насыщения, и коллекторный ток ограничивается сопротивлением нагрузки, а не током базы.
В линейном режиме коллекторный ток определяется током базы и коэффициентом усиления по току (β), при этом увеличение сопротивления нагрузки приводит к росту напряжения коллектор-эмиттер и уменьшению тока. Если сопротивление слишком велико, транзистор не сможет обеспечить заданный ток, что снизит выходной сигнал и эффективность схемы.
Оптимальное сопротивление нагрузки следует выбирать с учетом максимального допустимого коллекторного тока и допустимого теплового режима транзистора. При расчёте нагрузочного сопротивления важно обеспечить UКЭ в диапазоне, позволяющем транзистору работать в активном режиме, что обеспечивает линейность усиления и стабильность работы.
Для усилительных схем рекомендуется выбирать сопротивление нагрузки так, чтобы при максимальном сигнале коллекторный ток не превышал номинальный, а падение напряжения на нагрузке не приводило к насыщению транзистора. В ключевых режимах нагрузочное сопротивление часто снижают до значения, обеспечивающего максимальный ток насыщения без перегрева устройства.
Коллектор как точка подключения в усилительных каскадах
Подключение нагрузки к коллектору обычно осуществляется через резистор или активный элемент, обеспечивающий стабильный режим работы транзистора. Значение резистора коллектора влияет на коэффициент усиления по напряжению и линейность выходного сигнала. Недостаточно большой резистор уменьшает выходное напряжение, а слишком большой снижает ток коллектора и, как следствие, усиление.
Для повышения эффективности усиления коллекторное напряжение должно поддерживаться близким к максимально допустимому по параметрам транзистора, но с запасом для предотвращения насыщения и пробоя. Обычно выбирают напряжение коллектора на 60–70% от напряжения питания, чтобы сохранить динамический запас.
В схемах с общим эмиттером коллектор подключается к положительному источнику питания через нагрузочный элемент. Это обеспечивает усиление по току и напряжению. В схемах с общим коллектором нагрузка подключается к эмиттеру, тогда коллектор подключается напрямую к питанию, выступая как стабильный потенциал.
При проектировании усилительных каскадов важно учитывать паразитные ёмкости и индуктивности, связанные с коллекторной цепью, особенно на высоких частотах. Минимизация длины проводников и использование экранирования позволяют снизить влияние внешних помех и повысить стабильность работы.
Правильный выбор точки подключения коллекторной нагрузки также влияет на тепловой режим транзистора. Перегрев коллектора снижает срок службы и может вызвать искажения. Поэтому рекомендуется использовать теплоотводы и соблюдать максимальные значения тока и напряжения, указанные в технической документации.
Вопрос-ответ:
Что такое коллектор в транзисторе и какую роль он выполняет?
Коллектор — это один из трёх основных выводов биполярного транзистора. Его основная функция заключается в сборе носителей заряда (электронов или дырок), которые проходят через базу после эмиттера. Коллектор отвечает за передачу электрического тока в цепь нагрузки и обеспечивает работу транзистора как усилительного или переключающего элемента.
Почему коллектор обычно сделан с большей площадью по сравнению с эмиттером?
Коллектор имеет увеличенную площадь для эффективного рассеивания тепла, возникающего при протекании больших токов. Это снижает риск перегрева и повреждения транзистора. Кроме того, большая площадь коллектора позволяет лучше принимать и направлять носители заряда, что улучшает стабильность и надёжность работы устройства.
Каковы основные параметры коллектора, которые влияют на работу транзистора?
К важным параметрам коллектора относятся максимальное напряжение, которое он может выдержать без пробоя, максимальный ток коллектора и мощность, которую он способен рассеять. Эти характеристики определяют, в каких условиях транзистор может работать без повреждений и какова его нагрузочная способность в схеме.
В чем разница между коллектором и базой в транзисторе с точки зрения функций?
База служит управляющим электродом, через который проходит небольшой управляющий ток для контроля основного тока между эмиттером и коллектором. Коллектор же принимает основной ток и направляет его в нагрузку. Таким образом, база регулирует поток зарядов, а коллектор обеспечивает передачу усиленного тока.
Как коллектор влияет на характеристики усиления транзистора?
Коллектор влияет на усиление транзистора через параметры, такие как ток коллектора и напряжение на коллекторе. От того, насколько эффективно коллектор собирает носители заряда и передаёт их в цепь нагрузки, зависит коэффициент усиления по току и мощности. Неправильные условия работы коллектора могут привести к снижению усиления или нестабильной работе устройства.
Для чего в транзисторе нужен коллектор и какую роль он выполняет в работе устройства?
Коллектор — это одна из трёх основных электродов в биполярном транзисторе. Его задача — собирать и выводить через себя основной поток носителей заряда, который поступает от базы и эмиттера. По сути, коллектор служит как выходной контакт транзистора, через который проходит усиленный ток. Он принимает электроны или дырки, которые формируют управляемый ток, и направляет их в цепь нагрузки. Таким образом, именно коллектор позволяет транзистору усиливать сигнал и влиять на ток, проходящий через устройство.
Чем коллектор отличается от других выводов транзистора, таких как база и эмиттер, и как это влияет на работу транзистора?
В биполярном транзисторе три вывода имеют разные функции. Эмиттер отвечает за подачу носителей заряда, база служит управляющим электродом, который регулирует поток этих носителей, а коллектор собирает носители, прошедшие через базу. Коллектор обычно сделан с более большим сечением и рассчитан на работу с более высоким напряжением и током по сравнению с базой и эмиттером. Благодаря этому транзистор может усиливать сигнал: небольшое изменение тока на базе приводит к значительному изменению тока через коллектор. Различия в конструкции и назначении этих выводов обеспечивают возможность транзистора работать как усилитель или переключатель.
