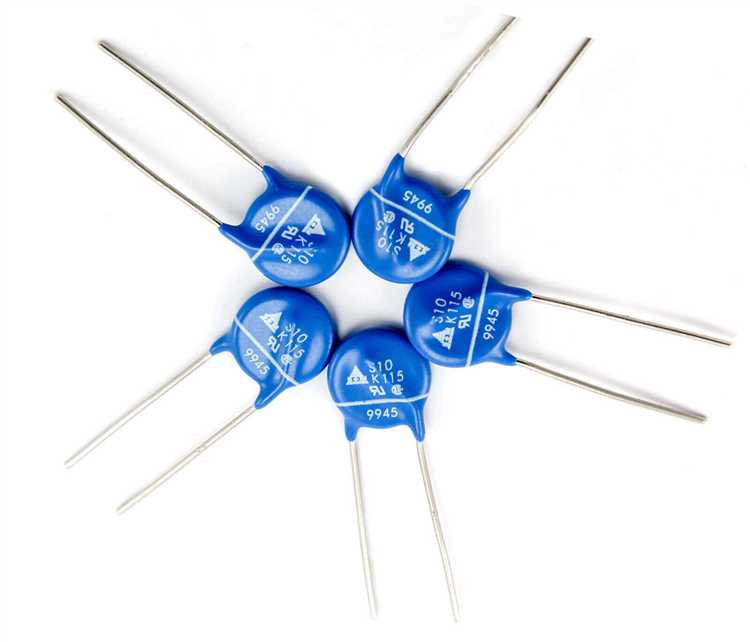

Варистор – это полупроводниковый элемент с нелинейной вольт-амперной характеристикой, используемый для защиты цепей от кратковременных перенапряжений. При низком напряжении его сопротивление велико, но при достижении определённого порога резко снижается, замыкая цепь и ограничивая амплитуду импульса. Наиболее распространённый тип – металл-оксидный варистор (MOV), основанный на диоксиде цинка с добавками других оксидов.
Номинальные параметры варистора включают напряжение срабатывания, время отклика, допустимую энергию и максимальный ток импульса. Например, MOV с напряжением 275 В может поглощать импульсы до 6500 А при времени фронта 8/20 мкс. При выборе устройства необходимо учитывать форму импульса, количество ожидаемых срабатываний и тепловую нагрузку.

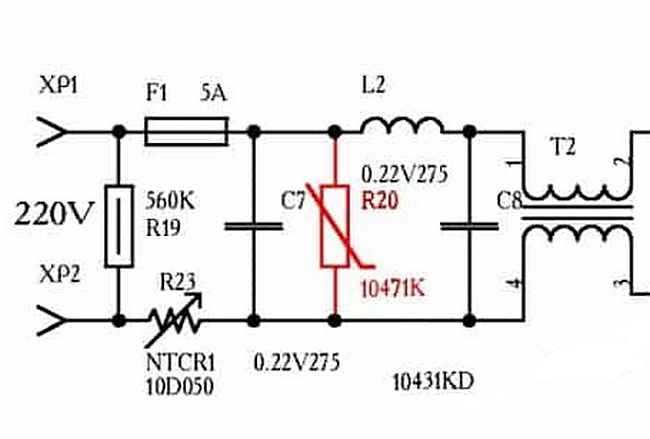

На практике варисторы размещают параллельно защищаемому элементу – чаще всего между фазой и нейтралью, либо между фазой и землёй в устройствах переменного тока. Их используют в блоках питания, бытовой электронике, промышленных контроллерах и автоматике. Для сетей с высокой вероятностью повторяющихся импульсов рекомендуется установка термического предохранителя или варистора с индикатором отказа.
Варисторы теряют характеристики при многократных срабатываниях, особенно при воздействии импульсов близких к предельным. Рекомендуется проводить периодическую проверку цепей защиты и замену элементов при снижении параметров. В цепях с высокими требованиями к надёжности целесообразно комбинировать варистор с газоразрядником или TVS-диодом для расширения спектра защищаемых частот и энергий.
Принцип работы варистора при защите от перенапряжений

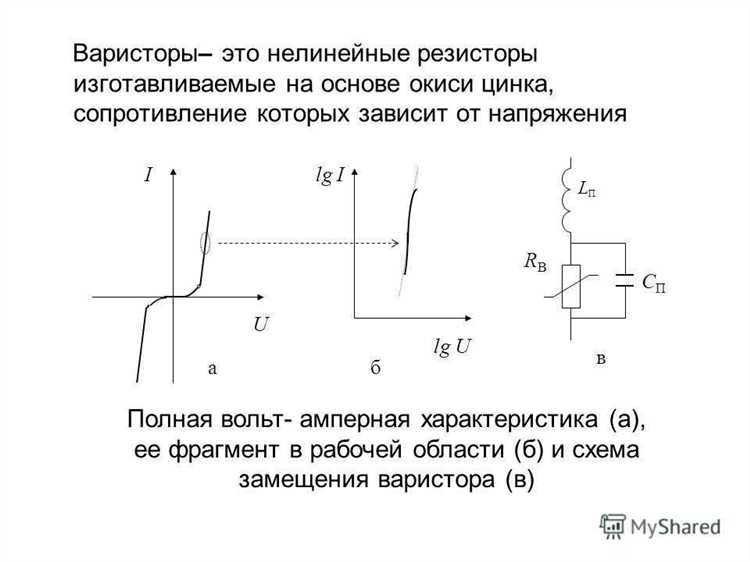

Варистор представляет собой полупроводниковый компонент с нелинейной вольт-амперной характеристикой. Его сопротивление резко уменьшается при превышении определённого порога напряжения. Это позволяет варистору эффективно ограничивать амплитуду импульсных перенапряжений, возникающих в результате коммутационных процессов или грозовых разрядов.

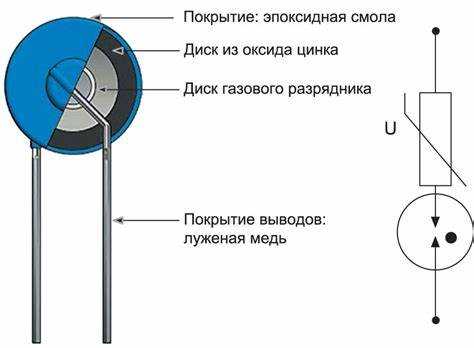

Основу варистора составляет оксид цинка (ZnO) с добавками других металлических оксидов. Между зернами полупроводникового материала формируются потенциальные барьеры, определяющие токопроводящие свойства. При нормальном напряжении сопротивление варистора велико, и ток практически не проходит. При достижении порогового значения – обычно 130–275 В для сетей 220 В – барьеры разрушаются, и элемент начинает проводить ток, шунтируя опасный импульс.
Длительность реакции варистора – менее 25 нс. Это позволяет ему поглощать кратковременные импульсы энергии до нескольких джоулей без ущерба для остальной схемы. После снижения напряжения до безопасного уровня компонент восстанавливает исходное состояние. Однако при частом воздействии высокоэнергетических импульсов возможно деградирование структуры и утрата защитных свойств.
Рекомендации: при выборе варистора необходимо учитывать рабочее напряжение, предельную энергию поглощения (в джоулях), максимальный ток импульса (в кА) и рабочий диапазон температур. Установка варистора должна осуществляться параллельно защищаемому элементу, как можно ближе к точке входа сетевого напряжения.
Нельзя использовать варисторы без средств тепловой защиты, так как пробой может привести к возгоранию. Рекомендуется применять их совместно с плавкими предохранителями или термисторами.
Типы варисторов: как выбрать подходящий для конкретной схемы
Варисторы различаются по материалу, форме, напряжению срабатывания, энергии поглощения и времени отклика. Основные типы: оксид-цинковые (ZnO), кремниевые карбидные (SiC) и полимерные варисторы.
- Оксид-цинковые (ZnO) – наиболее распространённые. Имеют широкий диапазон напряжений (от 18 В до 1800 В), малое время отклика (менее 25 нс) и высокую способность к поглощению энергии. Подходят для защиты от импульсных перенапряжений в источниках питания, блоках питания, телекоммуникационном оборудовании.
- Кремниевые карбидные (SiC) – применяются в высоковольтных цепях. Характеризуются высокой температурной стабильностью и долговечностью, но имеют большую утечку тока и медленнее реагируют на скачки напряжения. Используются в распределительных щитах, электроприводах и на подстанциях.
- Полимерные варисторы – обеспечивают защиту от статического электричества и маломощных импульсных возмущений. Устанавливаются в микроконтроллерах, USB-портах, интерфейсных линиях.
При выборе варистора необходимо учитывать:
- Рабочее напряжение цепи: варистор должен иметь напряжение срабатывания на 10–25% выше номинального напряжения в цепи.
- Импульсный ток: чем выше ток, который варистор способен рассеивать, тем дольше он прослужит при частых выбросах напряжения.
- Энергия поглощения: указывается в джоулях. Для силовых цепей типичны значения от 10 до 700 Дж, для слаботочных – от 0,1 до 5 Дж.
- Время отклика: должно быть минимальным в быстродействующих схемах – до 25 нс. В инерционных цепях этот параметр менее критичен.
Условия срабатывания варистора и параметры ограничения напряжения
Срабатывание варистора происходит при достижении определённого порога напряжения – напряжения пробоя. Для большинства оксид-цинковых варисторов этот параметр лежит в диапазоне от 18 В до 1800 В в зависимости от модели. В нормальных условиях сопротивление варистора велико и утечка тока минимальна. При превышении порогового значения напряжения сопротивление резко падает, обеспечивая шунтирование импульса и защиту чувствительной нагрузки.
Ключевой параметр – максимальное напряжение ограничения, то есть уровень, до которого варистор способен снизить перенапряжение. Этот параметр обычно указывается как напряжение при заданном токе (например, 1 мс при 100 A) и варьируется от 30 В до нескольких киловольт. Он должен быть меньше максимально допустимого напряжения защищаемого устройства.
Рекомендуется выбирать варистор с рабочим напряжением на 10–20 % выше номинального напряжения цепи, чтобы избежать ложного срабатывания при кратковременных колебаниях. При этом напряжение ограничения должно оставаться ниже критического уровня для компонентов цепи. Нельзя допускать, чтобы варистор работал в области теплового пробоя – это приводит к деградации его характеристик или полному выходу из строя.
Варьируя диаметр диска варистора и состав материала, производители добиваются нужного уровня срабатывания и пропускной способности. Чем больше энергия импульса, тем выше должна быть допустимая энергия поглощения, обычно указываемая в джоулях. Превышение этого параметра при повторяющихся импульсах вызывает необратимые изменения структуры варистора.
При выборе варистора необходимо учитывать частоту и амплитуду ожидаемых импульсов, длительность фронта напряжения, рабочую температуру, а также ресурс по числу циклов. Отсутствие учёта этих факторов приводит к снижению эффективности защиты и ускоренному старению элемента.

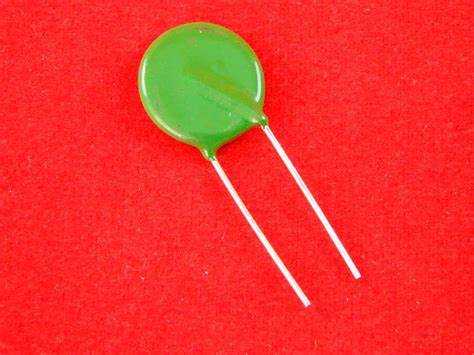

Особенности подключения варистора в цепях переменного и постоянного тока
Подключение варистора зависит от типа цепи – переменного или постоянного тока, а также от параметров импульсных перенапряжений, которые он должен ограничивать.
- В цепях переменного тока варистор подключается параллельно защищаемому участку. При этом его номинальное напряжение должно превышать амплитудное значение рабочего напряжения сети не менее чем на 20–30%. Например, для сети 230 В (среднеквадратичное значение) подбирается варистор с номинальным напряжением не ниже 275 В RMS, что соответствует около 350 В по амплитуде.
- Для цепей постоянного тока необходимо учитывать отсутствие периодического прохождения тока через ноль, что может привести к термическому разрушению варистора при длительном перенапряжении. Здесь варистор также подключается параллельно, но с обязательным использованием в схеме плавких предохранителей или варисторов с самовосстанавливающимся предохранителем (PTC) для защиты от пробоя.
- В цепях DC с индуктивной нагрузкой (например, реле или электродвигатели) варистор устанавливается непосредственно параллельно обмотке для подавления выбросов, возникающих при размыкании цепи. Здесь напряжение варистора выбирается исходя из напряжения питания, но с учётом запаса не менее 30% от максимального рабочего напряжения.
- При подключении нескольких варисторов в одной цепи (например, по схеме звезда–треугольник в трехфазных сетях) важно обеспечить симметрию и одинаковые номиналы по напряжению и энергии поглощения, чтобы избежать неравномерной нагрузки и выхода из строя одного из элементов.
- Рекомендуется подключение варистора как можно ближе к защищаемому элементу – это снижает паразитную индуктивность проводников и повышает быстродействие защиты.
При выборе конкретной схемы подключения учитываются как параметры самой цепи, так и характеристики конкретного варистора: рабочее напряжение, уровень ограничения, время отклика и энергия, которую он способен поглотить без разрушения.

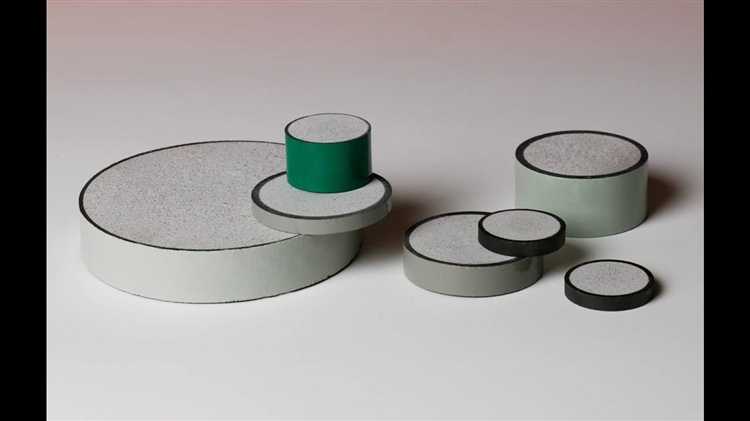

Сравнение варистора с другими защитными элементами: диоды, искровые разрядники
Варисторы, диоды и искровые разрядники применяются для защиты цепей от перенапряжений, но работают по разным принципам и подходят для различных условий эксплуатации.
Варистор имеет симметричную вольт-амперную характеристику и снижает напряжение за счёт резкого уменьшения сопротивления при достижении порога. Среднее время срабатывания – 25–50 наносекунд. Основное преимущество – компактность и способность многократно подавлять импульсы средней энергии. Однако варистор со временем деградирует и теряет характеристики при частых импульсах.
Стабилитроны и транзорберы (TVS-диоды) обеспечивают более точную стабилизацию напряжения. TVS-диоды реагируют быстрее варисторов – менее 1 наносекунды. Они предпочтительнее для защиты высокочувствительной электроники, но менее устойчивы к мощным импульсам и имеют более ограниченную энергоёмкость. Однонаправленные TVS применяются для защиты постоянных цепей, двунаправленные – в переменных.
Искровые разрядники работают по принципу пробоя газовой среды. Имеют самое высокое напряжение срабатывания – десятки киловольт. Отличаются большой энергоёмкостью и устойчивостью к многократным импульсам высокой мощности. Однако время отклика – в пределах микросекунд, что делает их непригодными для защиты быстродействующих схем. Их целесообразно использовать на вводах и линиях электропитания, где важна выдержка по току.
Для бытовых и промышленных устройств с электронным управлением наиболее сбалансированным решением остаётся варистор в сочетании с TVS-диодом: варистор берёт на себя основной импульс, а диод защищает от остаточных перенапряжений. В линиях передачи энергии на большие расстояния предпочтительнее использование разрядников в связке с варисторами.
Расчёт номиналов варистора для бытовых и промышленных устройств
В промышленных сетях с напряжением 380 В подбирают варисторы с номинальным напряжением 385–420 В. При этом важно учитывать импульсные токи и кратковременные перенапряжения, чтобы варистор не выходил из строя при частых импульсах. Рекомендуется использовать варисторы с энергопоглощением не ниже 20 Дж для длительной эксплуатации в сложных условиях.
Для расчёта максимального тока варистора учитывают пиковый ток импульса, который может возникнуть при грозовых разрядах или коммутационных процессах. В бытовых приборах достаточно варистора с пиковым током 300–600 А, в промышленном оборудовании – 1000 А и выше. При этом стоит соблюдать запас не менее 30% от максимального ожидаемого импульсного тока.
Размер корпуса влияет на мощность рассеивания и тепловую устойчивость. Для бытовых устройств подходят варисторы диаметром 10–14 мм, а для промышленных систем рекомендуются варисторы от 20 мм и выше с повышенным классом изоляции.
При выборе варистора также учитывают номинальное постоянное напряжение цепи и тип защитного оборудования, чтобы варистор не создавал паразитных токов и не влиял на работу схемы в штатном режиме.
Итог: для бытовых устройств выбирайте варисторы с номинальным напряжением 275–320 В, пиковым током не менее 300 А, диаметром 10–14 мм. Для промышленных – напряжение 385–420 В, пиковый ток от 1000 А, диаметр корпуса 20 мм и выше с запасом по энергии. Точный выбор зависит от конкретных условий эксплуатации и параметров сети.
Причины выхода варистора из строя и способы диагностики
Варисторы выходят из строя главным образом из-за многократных перенапряжений, превышающих их номинальные характеристики. Повышенное напряжение вызывает тепловые повреждения керамического слоя, что приводит к росту тока утечки и снижению сопротивления. Частые импульсные перенапряжения разрушают структуру варистора, вызывая постепенное снижение его защитных свойств.
Другой распространённой причиной является длительное воздействие высоких температур, превышающих максимальный допустимый уровень (обычно около 85–125 °C), что ускоряет деградацию материалов и ведёт к трещинам или окислению контактов.
Механические повреждения, вызванные вибрациями или неправильной установкой, могут привести к микротрещинам и нарушению целостности корпуса, что снижает надежность работы варистора.
Для диагностики состояния варистора используют следующие методы:
1. Измерение сопротивления мультиметром в режиме омметра. Рабочий варистор имеет очень высокое сопротивление (сотни кОм и выше). Снижение сопротивления свидетельствует о внутреннем повреждении.
2. Измерение токов утечки при номинальном напряжении с помощью специализированного тестера. Повышенный ток указывает на ухудшение характеристик варистора.
3. Визуальный осмотр корпуса. Потемнение, трещины или деформация сигнализируют о термическом или механическом повреждении.
4. Применение импульсного тестирования для оценки реактивных свойств варистора, позволяющее выявить скрытые дефекты структуры.
Рекомендуется регулярно проверять варисторы в ответственных цепях и заменять при обнаружении признаков снижения сопротивления или механических повреждений, чтобы сохранить уровень защиты электрооборудования.
Вопрос-ответ:
Что такое варистор и как он работает в электрических цепях?
Варистор — это компонент, который изменяет своё сопротивление в зависимости от приложенного напряжения. При нормальных условиях он обладает высоким сопротивлением и практически не пропускает ток. Если напряжение превышает заданный порог, сопротивление резко падает, позволяя току протекать и тем самым защищая цепь от перенапряжений. Это свойство делает варисторы полезными для защиты электрооборудования от скачков напряжения.
В каких устройствах чаще всего применяются варисторы и почему?
Варисторы широко используют в бытовой и промышленной электронике: в блоках питания, телевизорах, компьютерах и системах освещения. Их ставят на входе электрических цепей, чтобы предотвратить повреждения от резких скачков напряжения, например, при грозах или включении мощных приборов. Они компактны, недороги и способны быстро среагировать на опасные напряжения, что делает их удобным решением для защиты оборудования.
Как правильно выбрать варистор для конкретной электрической цепи?
При выборе варистора важно учитывать максимальное рабочее напряжение цепи и максимально возможные импульсные перенапряжения. Номинал варистора должен превышать стандартное напряжение сети, чтобы устройство не срабатывало при обычных условиях. Также следует смотреть на максимальный ток, который варистор способен пропускать без повреждений. Правильный подбор помогает обеспечить надёжную защиту без риска преждевременного выхода из строя самого варистора.
Какие ограничения у варисторов и в каких ситуациях их использование нежелательно?
Варисторы не предназначены для постоянного прохождения больших токов, так как при длительном воздействии перенапряжения они могут перегреться и выйти из строя. Их лучше использовать в цепях с редкими импульсными скачками напряжения, а не в условиях постоянного высокого напряжения. Кроме того, после нескольких сильных перенапряжений характеристики варистора ухудшаются, поэтому для обеспечения безопасности важно регулярно проверять состояние этих компонентов.
