Защитное заземление – это ключевой элемент электрической безопасности, обеспечивающий быстрое и надежное отведение тока короткого замыкания в землю. Его основная функция – исключение поражения человека электрическим током при пробое изоляции. Для этого в конструкции кабелей используется отдельная жила, называемая защитным проводником или PE (Protective Earth).
Жила защитного заземления прокладывается в каждом силовом кабеле с напряжением до 1 кВ и выше, и должна иметь сопротивление не более 4 Ом в жилых зданиях, согласно требованиям ПУЭ. Ее сечение подбирается в зависимости от сечения фазных проводников: если фазная жила имеет сечение до 16 мм², то PE должна быть не менее того же сечения; при большем сечении фазной – допускается уменьшение PE до 16 мм², но не менее 50% от сечения фазной.
Материал жилы – медь или алюминий, в зависимости от кабельной системы. Медные жилы обладают более высокой проводимостью и коррозионной устойчивостью, поэтому предпочтительны в распределительных щитах и внутри зданий. Обязательное требование – непрерывность защитной цепи, включая отсутствие подвижных или временных соединений, а также защита от механических повреждений на всём протяжении кабеля.
В устройствах защитного отключения (УЗО) наличие жилы заземления критически важно: без нее отключение при пробое корпуса на фазу может не произойти. Поэтому при проектировании электросети обязательным является включение PE в каждый кабельный маршрут, независимо от типа подключаемого оборудования.
Для чего нужна жила защитного заземления в бытовой электропроводке
Жила защитного заземления предназначена для отвода тока короткого замыкания от корпуса электроприбора в землю, предотвращая поражение человека электрическим током. Она подключается к заземляющему контакту розеток, металлическим корпусам приборов и распределительным коробкам.

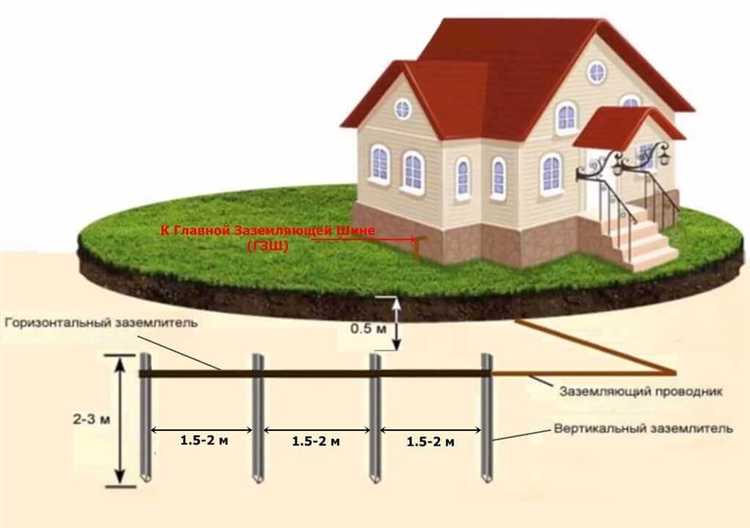

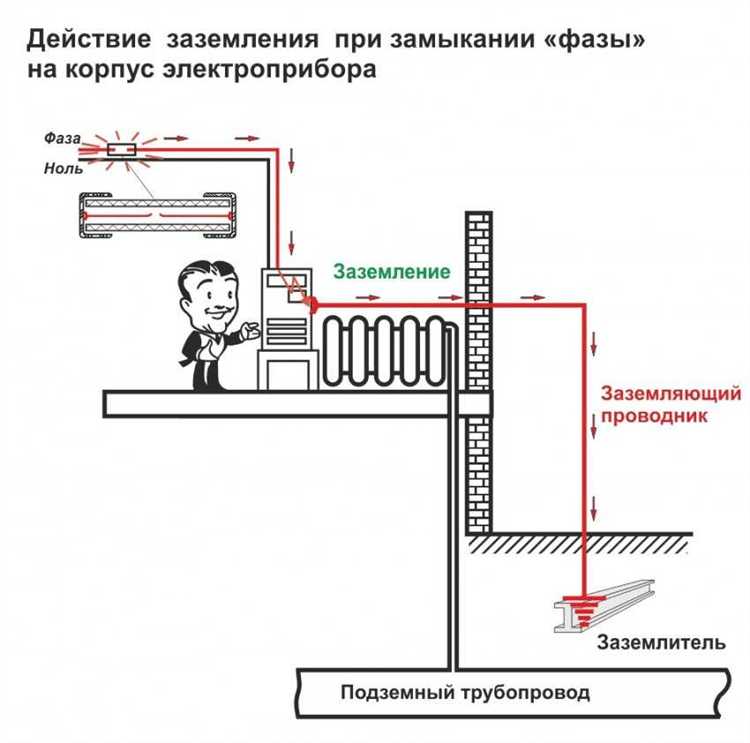

При пробое изоляции на фазу корпус оказывается под напряжением. Без заземления прикосновение к нему может привести к смертельному поражению. При наличии защитной жилы ток мгновенно уходит по низкоомному пути в землю, вызывая срабатывание автоматического выключателя или УЗО.
В системах TN-C-S и TN-S защитная жила обязательно прокладывается отдельно от рабочего нуля. Использование жилы заземления снижает риск пожаров из-за пробоев изоляции, особенно в помещениях с повышенной влажностью – ванных комнатах, кухнях, прачечных.
Жилу необходимо прокладывать в каждой группе розеток, используя кабель типа ВВГнг или NYM с проводником жёлто-зелёного цвета. Сечение должно соответствовать нормативам: не менее 1,5 мм² для освещения и 2,5 мм² для розеток.
Подключение выполняется к шине PE распределительного щита. Нельзя объединять её с нулевой жилой в розетках – это нарушает требования ПУЭ и создаёт угрозу безопасности.
Какие типы жил заземления применяются в жилых домах
Медные жилы заземления используются в современных многоквартирных домах. Они обладают высокой электропроводностью (до 58 МСм/м), устойчивы к коррозии, выдерживают механические нагрузки и подходят для прокладки как в открытых, так и в скрытых электропроводках. Чаще всего используются однопроволочные жила сечением от 1,5 до 4 мм² в сетях освещения и от 6 до 10 мм² в силовых цепях.
Алюминиевые жилы применяются преимущественно в старом жилом фонде. Их электропроводность ниже (до 35 МСм/м), а устойчивость к механическим нагрузкам и коррозии – ограничена. Использование алюминия требует соблюдения строгих условий монтажа: качественной зачистки контактов, применения антиокислительных паст и специализированных клемм.
По конструкции жилы могут быть однопроволочными или многопроволочными. Для стационарной прокладки предпочтительны однопроволочные жилы – они проще в монтаже и обеспечивают надёжный контакт. Многопроволочные жилы целесообразны при частых вибрациях или гибкой укладке – например, в стояках или подвижных частях распределительных щитов.
В схемах TN-S и TN-C-S используется отдельная защитная жила (PE), выполненная как третья или пятая в кабеле. Она маркируется зелёно-жёлтой изоляцией. В старых системах TN-C функция заземления совмещена с нулевой жилой (PEN), что не соответствует современным требованиям безопасности.
Для монтажа заземляющих контуров внутри помещений применяют ПВ-3 или ПУНП, с обязательной маркировкой и соответствием нормативам ГОСТ 31996-2012. В распределительных коробках соединения выполняются клеммными зажимами с антиокислительной обработкой. Недопустимо скручивание и пайка жил заземления, особенно при использовании разных металлов.
Как визуально отличить жилу защитного заземления в кабеле
Жила защитного заземления в многожильных кабелях имеет строго определённую цветовую маркировку, установленную стандартами. В соответствии с ГОСТ Р 50462 и МЭК 60446, для обозначения заземляющего проводника применяется жёлто-зелёная изоляция. Распознаётся она по чередующимся продольным полосам одинаковой ширины: одна жёлтая, другая зелёная. Никакая другая комбинация цветов для этой цели не допускается.
В жёстких кабелях с ПВХ-изоляцией жила заземления часто располагается по краю пучка, ближе к оболочке. В кабелях типа NYM она обычно не имеет сечения, равного фазным жилам – это важно учитывать при визуальном осмотре. В гибких шнурах (например, H05RR-F) заземляющая жила идентифицируется по тому же цветовому стандарту и всегда присутствует при числе жил от трёх и выше.
Если изоляция повреждена или загрязнена, визуальную идентификацию можно подтвердить по трассировке кабеля: заземляющая жила соединяется с корпусами металлических устройств и клеммами PE в распределительных коробках и на щитках. При наличии сомнений рекомендуется использовать мультиметр в режиме прозвонки, чтобы определить непрерывность цепи между предполагаемой жилой и заземлёнными частями оборудования.
Из каких материалов изготавливаются жилы заземления и почему

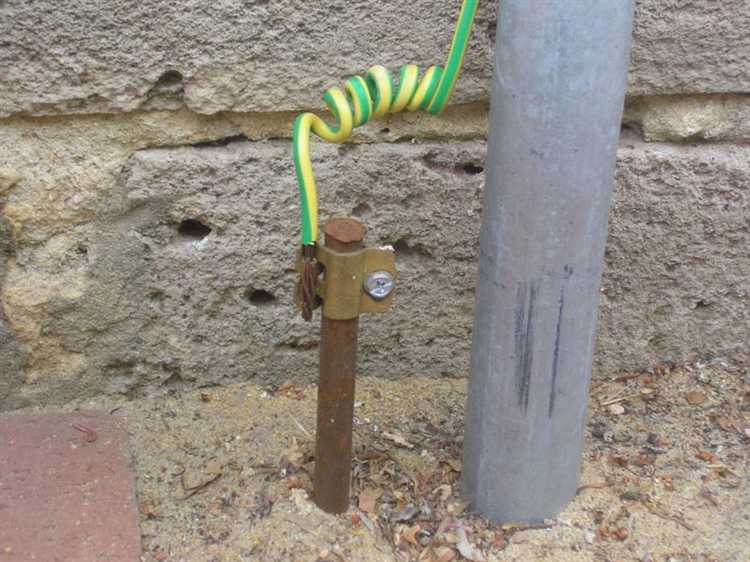

Для жил защитного заземления применяются исключительно проводники с высокой электропроводностью, устойчивостью к коррозии и способностью выдерживать токи короткого замыкания. Основные материалы – медь и алюминий.
Медные жилы используются чаще всего благодаря удельному сопротивлению 0,0175 Ом·мм²/м и длительному сроку службы. Медь устойчива к окислению, допускает многократное сгибание без разрушения, выдерживает ударные токи до 100 кА без изменения параметров. Для заземляющих контуров применяют как многожильные гибкие проводники, так и однопроволочные шины сечением от 6 мм² для жил в проводке до 50×5 мм для контуров.
Алюминий уступает меди по проводимости (0,028 Ом·мм²/м) и хуже переносит механические нагрузки, но применяется при ограниченном бюджете или в стационарных системах с минимальными вибрациями. Сечение алюминиевых жил при прочих равных должно быть на 30–50 % больше. Запрещено соединять алюминий с медью напрямую – обязательна установка переходников во избежание гальванической коррозии.
В агрессивной среде и на объектах с особыми требованиями (нефте- и газодобыча, химические предприятия) используют лужёную медь и нержавеющую сталь. Лужение защищает от коррозии и улучшает пайку. Нержавеющая сталь менее проводящая, но обеспечивает устойчивость в условиях высокой влажности и химических испарений.
Выбор материала всегда определяется расчетом токов КЗ, длиной линии, допустимым падением напряжения и условиями эксплуатации. Нарушение этих критериев приводит к перегреву жил, выходу системы из строя и снижению безопасности объекта.
Как подключается жила защитного заземления в розетках и щитках

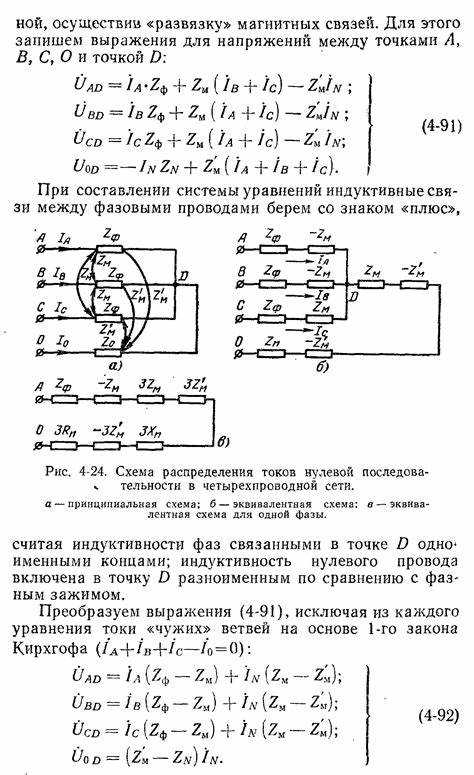

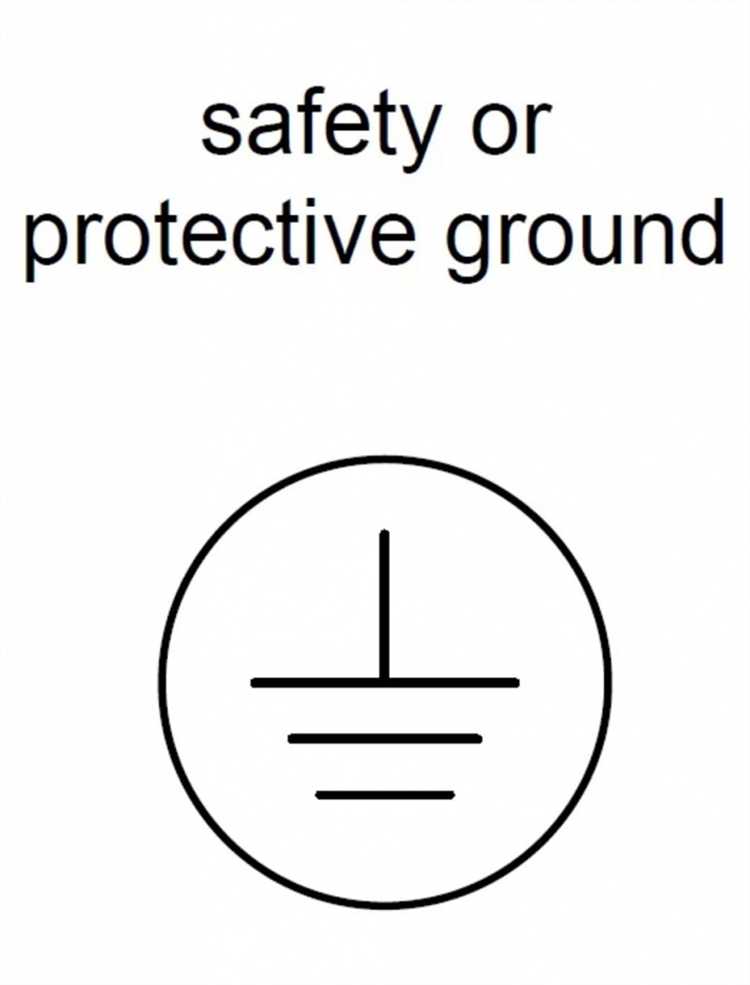

Жила защитного заземления в розетках подключается к клемме, обозначенной символом заземления (⏚) или латинской буквой PE. В большинстве розеток она расположена по центру или на боковых заземляющих лепестках. Подключение выполняется медным проводом сечением не менее 2,5 мм² для групповых розеточных линий.
Перед подключением заземляющей жилы в розетке необходимо обесточить линию и убедиться в наличии потенциала на PE в распределительном щите. Проверка производится индикатором фазного напряжения или мультиметром между PE и фазой, где должно быть ~220 В.
В распределительном щите жила заземления присоединяется к шине PE, жёстко соединённой с корпусом щита или с заземляющим проводником, идущим к заземляющему контуру. Все защитные жилы от разных линий подсоединяются к этой шине раздельно, без скруток. Контакт должен быть надёжным, с минимальным переходным сопротивлением, с использованием кабельных наконечников или винтовых зажимов с насечками.
Запрещается объединять заземляющую жилу с нулевым рабочим проводником (N) в розетках и щитках при системе TN-S. При системе TN-C-S объединение PEN-дроводника допустимо только в главном вводном щите, при этом после разделения защитная и рабочая жила прокладываются раздельно.
Монтаж проводится в соответствии с ПУЭ. Нарушения в заземляющих соединениях могут привести к потере защитной функции, риску поражения электрическим током и выходу из строя оборудования при пробое на корпус.
Что проверять при монтаже и ремонте жил защитного заземления

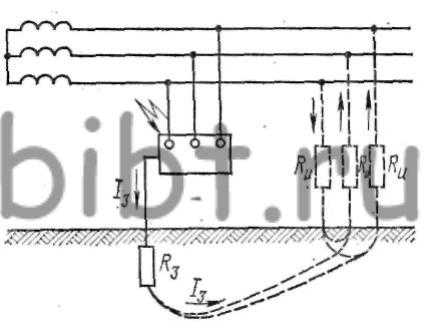

При монтаже и ремонте жил защитного заземления необходимо тщательно контролировать следующие параметры и условия для обеспечения надежной работы системы и безопасности эксплуатации:
- Целостность изоляции жил. Повреждения, трещины и потертости должны отсутствовать, так как оголённые участки могут привести к короткому замыканию или нарушению защитных функций.
- Надёжность контактов и соединений. Все зажимы и клеммы должны быть закреплены с необходимым усилием, без признаков коррозии, окисления или ослабления. Рекомендуется использовать измерение контактного сопротивления.
- Соответствие сечений жил проектным требованиям. Перекус, излишнее сужение или неправильный подбор сечения снижают пропускную способность и могут вызвать перегрев.
- Отсутствие механических повреждений, включая перегибы и сдавливания. Радиус изгиба не должен быть меньше допустимого согласно технической документации на кабель.
- Наличие и правильное расположение маркировки жил защитного заземления для исключения ошибок при подключении и ремонте.
- Проверка заземляющего проводника на отсутствие цепей врезки с другими функциональными жилами, чтобы предотвратить возникновение токов утечки и возможных повреждений.
- Испытания на непрерывность цепи защитного заземления с помощью омметра или специализированного тестера, с обязательным фиксированием результатов.
- Контроль отсутствия коррозионных процессов на местах крепления жил и заземляющих устройств, особенно в условиях повышенной влажности или агрессивной среды.
- Проверка правильности подключения жил защитного заземления к заземляющим шинам и устройствам, исключая возможность замены местами с фазными или нейтральными жилами.
- Обеспечение минимального сопротивления заземления, не превышающего нормативные значения (обычно не более 4 Ом для бытовых и до 1 Ом для промышленных установок).
Выполнение всех перечисленных проверок гарантирует долговечность и эффективность системы защитного заземления, снижая риски возникновения аварийных ситуаций.
Вопрос-ответ:
Для чего нужно жилы защитного заземления в электрических системах?
Жилы защитного заземления служат для безопасного отвода электрического тока в случае повреждения изоляции или других аварийных ситуаций. Это предотвращает появление опасного напряжения на корпусах оборудования и снижает риск поражения электрическим током для людей.
Как устроена жила защитного заземления и из чего она состоит?
Жила защитного заземления обычно представляет собой проводник из меди или алюминия с определённым сечением. Он покрыт изоляцией зелёно-жёлтого цвета для отличия от других жил. Такая конструкция обеспечивает хорошую проводимость и защиту от коррозии, что важно для надёжной работы системы.
Какие требования предъявляются к длине и сечению жилы защитного заземления?
Размеры жилы определяются на основании силы тока, который может возникнуть при аварии, а также длиной кабеля и материалом проводника. Сечение должно быть достаточным для безопасного пропуска этого тока без перегрева. При этом длина не должна быть чрезмерной, чтобы минимизировать сопротивление цепи заземления и обеспечить быстрое срабатывание защитных устройств.
Почему жила защитного заземления имеет особую цветовую маркировку?
Цветовая маркировка жил защитного заземления зелёно-жёлтым цветом введена для однозначного распознавания проводника, предназначенного для заземления. Это помогает избежать ошибок при монтаже и эксплуатации электропроводки, гарантируя, что защитный проводник не будет использован для других целей.
Можно ли использовать жилу защитного заземления в качестве нейтрального проводника?
Жила защитного заземления не предназначена для работы в качестве нейтрального проводника. Соединение этих функций может привести к опасным ситуациям и нарушению работы защитных систем. Поэтому каждая из этих жил должна выполнять свою отдельную задачу в электрической цепи.
