Как найти протечку воды под землей

Подземные утечки воды представляют собой серьёзную угрозу для инженерных сетей, особенно в условиях плотной городской застройки. Незамеченные протечки ведут к просадке грунта, разрушению дорожного покрытия, увеличению затрат на водоснабжение. Своевременное выявление скрытых утечек позволяет сократить экономические потери и повысить надёжность систем водоснабжения.

Современные методы обнаружения подземных утечек делятся на акустические, газоанализаторные и корреляционные. Акустические приборы фиксируют шум, возникающий при выходе воды из трубопровода. Устройства, такие как геофоны и микрофоны с фильтрацией фоновых шумов, эффективны при работе с металлическими трубами на глубине до 2 метров. При этом точность измерений зависит от уровня внешнего шума и влажности почвы.

Газоанализаторный метод основан на введении в трубопровод безопасного индикаторного газа, например, водорода. Газ проникает в почву через место утечки и детектируется специальными датчиками на поверхности. Метод особенно эффективен при поиске микропротечек в пластиковых трубах и в условиях слабопроводящих грунтов, где акустические методы малоэффективны.

Корреляционные системы используют два чувствительных датчика, размещённых по обе стороны предполагаемой утечки. Электронный коррелятор определяет задержку сигнала между датчиками, рассчитывая точное место выхода воды. Этот метод применяется для протяжённых участков трубопроводов, особенно при наличии нескольких потенциальных утечек.

Для повышения достоверности диагностики рекомендуется комбинировать различные методы с учётом материала труб, глубины залегания и характера утечки. Предварительный анализ грунта и проведение гидравлических испытаний увеличивают эффективность локализации повреждённого участка. Выбор оптимальной методики позволяет минимизировать вскрытие покрытия и ускорить ремонтные работы.

Как определить точное место утечки с помощью акустических датчиков

Акустические датчики фиксируют звуковые колебания, возникающие при выходе воды из повреждённой трубы под давлением. Эти колебания распространяются по грунту и трубопроводу, и с помощью чувствительных микрофонов можно определить зону утечки с точностью до 0,5 метра.

• Установите датчики на доступных точках трубопровода: колодцах, фитингах, задвижках. Интервал – не более 50 метров.
• Используйте логгер шума с функцией корреляции. Он записывает звуковые сигнатуры и вычисляет разницу во времени прихода сигнала к различным датчикам.
• Проводите измерения ночью, когда уровень фонового шума минимален. Это повышает чувствительность системы.
• Исключите помехи: отключите насосы, вентиляцию, ограничьте движение транспорта вблизи зоны обследования.
• Сравнивайте спектры сигнала. Утечка имеет характерный диапазон частот: 500–2500 Гц для металлических труб, 100–800 Гц – для пластиковых.
• Определите максимальную амплитуду сигнала. Она регистрируется ближе всего к утечке.

Для подтверждения локализации используют коррелятор. Он анализирует разницу фаз между двумя датчиками и указывает расстояние до источника звука. Точность зависит от калибровки системы и знания материала трубы, её диаметра и глубины залегания.

Акустический метод особенно эффективен на трубопроводах из стали и чугуна, где звуковая проводимость высокая. На полиэтиленовых и ПВХ трубах требуется использование датчиков повышенной чувствительности или усиление сигнала с помощью гидрофонов.

Применение корреляторов шума для локализации подземных утечек

Корреляторы шума позволяют точно определять место подземной утечки за счёт анализа временной задержки акустических сигналов, распространяющихся по трубопроводу. Эти устройства используют как минимум два датчика, устанавливаемых по обе стороны предполагаемой утечки, на известном расстоянии друг от друга. Вода, вытекающая из повреждённого участка под давлением, создаёт шум, который распространяется в обе стороны по трубе.

Коррелятор измеряет время, за которое звуковая волна достигает каждого датчика, и вычисляет точное расстояние до источника шума. Точность метода зависит от материала труб, расстояния между датчиками и уровня внешнего шума. Например, для чугунных труб длиной до 600 метров с минимальными внешними помехами допустимая погрешность составляет менее 1 метра.

Для повышения точности рекомендуется производить измерения ночью, когда уровень фонового шума минимален. При выборе оборудования необходимо учитывать тип трубопровода: для пластиковых труб требуются высокочувствительные сенсоры с возможностью усиления сигнала, поскольку пластик хуже проводит звук. Также важно использовать корреляторы с функцией автоматической фильтрации частот, чтобы исключить ложные сигналы от насосов и транспорта.

Современные цифровые модели корреляторов позволяют сохранять данные измерений, визуализировать спектр шума и интегрировать результаты с ГИС-системами. Это упрощает последующий анализ и ускоряет устранение аварий. Использование корреляторов шума особенно эффективно на длинных участках магистральных трубопроводов, где традиционные методы поиска утечки теряют точность.

Использование газоанализаторов для обнаружения утечек в герметичных трубах

Газоанализаторы позволяют точно локализовать утечки в герметичных трубопроводах, особенно при использовании водорода или гелия в качестве трассирующего газа. Метод основан на введении безопасной смеси газа-носителя (обычно 95% азота и 5% водорода) в систему под рабочим давлением. В местах утечки молекулы водорода, как самые маленькие среди газов, просачиваются сквозь мельчайшие зазоры и диффундируют в окружающую почву.

Для детекции используется высокочувствительный водородный газоанализатор с чувствительностью до 1 ppm. При сканировании поверхности прибора регистрирует концентрации, указывая на точку выхода газа. Расстояние от поверхности земли до трубопровода не должно превышать 2 метров – при большем заглублении чувствительность резко снижается.

Рекомендации: перед началом обследования устранить сквозняки, перекрыть колодцы и другие возможные выходы газа. Трассу обследуют шагом не более 0,5 метра. При обнаружении аномальной концентрации водорода производится локальное повторное сканирование с шагом 10–20 см для точной локализации утечки.

Метод неэффективен при наличии грунтовых вод на уровне трассы – вода препятствует выходу газа на поверхность. Также важно соблюдать герметичность трубопровода перед подачей газа, чтобы исключить ложные показания.

Преимущество метода – высокая точность при малых объемах утечки, возможность обнаружения микротрещин без вскрытия грунта.

Метод термографии для выявления аномалий в температурном профиле грунта

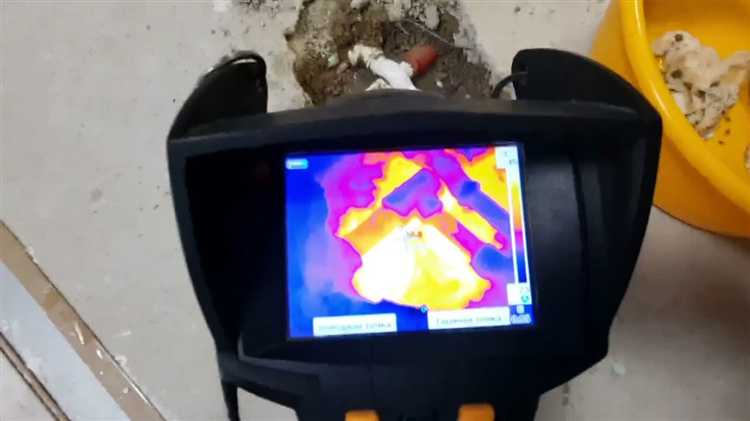

Термография применяется для точной локализации подземных утечек воды путем анализа распределения температур на поверхности грунта. Инфракрасные камеры фиксируют тепловое излучение, позволяя выявить участки с отклонениями от нормального теплового фона. Протекающая вода изменяет теплопроводность и температурный режим почвы, создавая контрастные зоны, видимые в инфракрасном спектре.

Наибольшую эффективность метод демонстрирует при ночных обследованиях или ранним утром, когда влияние солнечного нагрева минимально. Разница температур между влажным и сухим грунтом может достигать 2–5 °C, чего достаточно для надежной фиксации аномалий. В зимний период эффективность повышается за счет более резкого теплового контраста между теплой утечкой и промерзшим грунтом.

Рекомендуется использовать тепловизоры с температурным разрешением не ниже 0,05 °C и разрешением не менее 320×240 пикселей. Камера должна располагаться на высоте не менее 1,5 метров для получения стабильного температурного профиля. Перед обследованием необходимо исключить влияние посторонних источников тепла: подземных кабелей, отопительных трубопроводов и т.п., чтобы избежать ложных интерпретаций.

Для подтверждения термографических данных следует проводить повторные измерения в разное время суток и в различных погодных условиях. Метод особенно эффективен на участках с плотным покрытием – асфальтом или бетонной плиткой – где визуальная диагностика невозможна.

Термография не требует вскрытия грунта и обеспечивает высокую скорость обследования, позволяя оперативно локализовать зоны возможной утечки до начала земляных работ.

Когда стоит применять трассировку с красителем в системах водоснабжения

Трассировка с красителем применяется, когда другие методы обнаружения утечек неэффективны или невозможны. Особенно целесообразно использовать этот способ в условиях, где затруднён визуальный осмотр трубопроводов – под бетонными плитами, в плотной городской застройке, на участках со сложным ландшафтом.

Метод даёт наибольшую эффективность при проверке герметичности соединений, водоотводящих каналов и резервуаров. Краситель, обычно флуоресцентный или пищевой, вводится в систему и отслеживается в предполагаемой зоне утечки с помощью ультрафиолетового излучения или визуально, если речь идёт о наружных стоках. При этом крайне важно учитывать скорость потока и объём системы – малое количество красителя в большой системе приведёт к его разбавлению ниже порога обнаружения.

На практике трассировка целесообразна в следующих случаях:

• Утечки в замкнутых трубопроводах из ПВХ, где невозможна акустическая диагностика;
• Контроль качества после ремонта водопровода на скрытых участках;
• Проверка целостности новых сетей перед вводом в эксплуатацию;
• Подозрение на переток между канализацией и питьевым водопроводом.

Для точности диагностики важен выбор правильного красителя:

Перед введением красителя важно провести гидравлический расчёт, определить точки наблюдения и предусмотреть возможность последующего промывания системы. Метод не подходит для замкнутых участков без доступа к выходу воды или если загрязнение красителем недопустимо по санитарным требованиям.

Что показывает электромагнитная диагностика при обследовании трубопроводов

Электромагнитная диагностика выявляет изменения электромагнитных характеристик трубопроводов, связанные с дефектами и утечками воды. Метод основан на анализе изменения магнитного поля, возникающего вокруг металлических труб в местах коррозии, трещин или разрывов изоляции.

• Определяет точные координаты коррозионных повреждений, включая внутренние и поверхностные дефекты.
• Обнаруживает участки с нарушением герметичности, где вода выходит в грунт, изменяя электромагнитные параметры.
• Выявляет зоны ослабления металла, которые не видны при визуальном осмотре или традиционных методах контроля.
• Фиксирует наличие включений и отложений, влияющих на электропроводность и способствующих разрушению труб.

Результаты диагностики используются для:

1. Разработки точечных мер по ремонту или замене поврежденных участков.
2. Оптимизации графика технического обслуживания на основе выявленных зон риска.
3. Снижения затрат на предотвращение аварий за счет раннего выявления критических изменений.
4. Подтверждения эффективности проведенных ремонтных работ путем повторного измерения.

Для повышения точности обследования рекомендуется комбинировать электромагнитную диагностику с георадаром или гидроакустическим контролем. Использование современных приборов с высоким разрешением позволяет получать детализированные карты состояния труб и минимизировать ошибки интерпретации.
