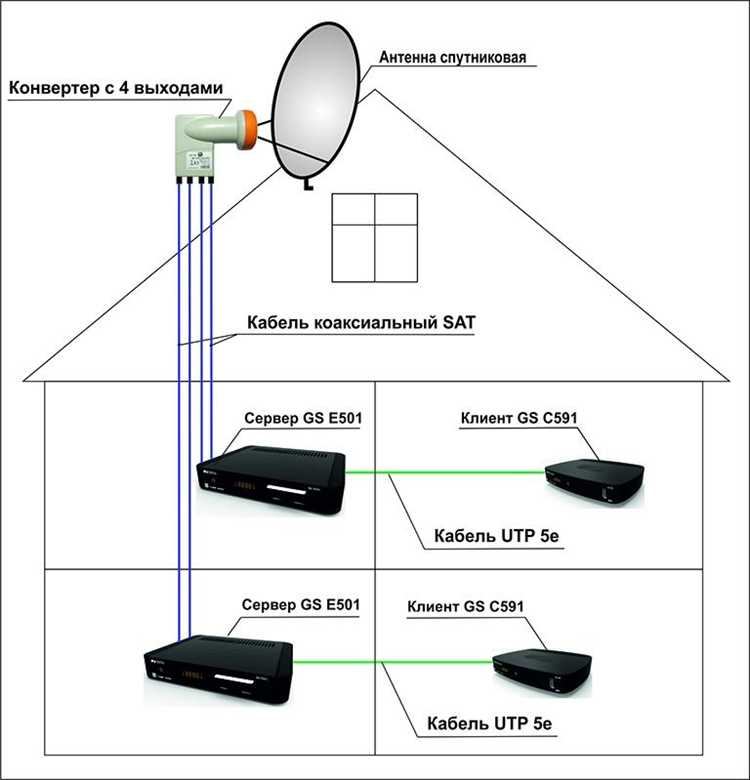

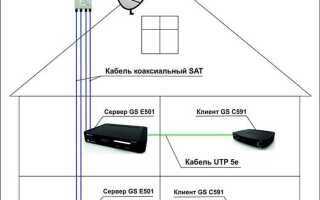

Для организации приема телевизионного сигнала на четырех устройствах с одной антенны необходим точный расчет и правильный выбор оборудования. В первую очередь важно определить тип антенны и ее способность обеспечивать стабильный сигнал на всех телевизорах без значительных потерь качества. Оптимальным решением станет использование активного или пассивного делителя сигнала с минимальными коэффициентами затухания.
Ключевым элементом системы будет многовыходной усилитель или распределитель с четырьмя выходами, который обеспечит равномерное распределение сигнала. Следует учитывать, что длина кабелей и их качество напрямую влияют на уровень сигнала, поэтому рекомендуется использовать кабель типа RG-6 с сопротивлением 75 Ом и минимальной длиной до каждого телевизора.
Для подключения необходимо предусмотреть последовательный монтаж компонентов: антенна – усилитель – делитель – телевизоры. Каждый этап требует проверки уровня сигнала с помощью специального измерителя, чтобы избежать ухудшения качества изображения. В данной инструкции будут подробно рассмотрены технические особенности и рекомендации по монтажу, позволяющие добиться максимальной стабильности и четкости передачи.
Выбор типа антенны и подготовка оборудования
Для подключения четырёх телевизоров к одной антенне оптимально использовать наружную цифровую антенну с усилителем. Рекомендуется выбирать антенны с диапазоном работы 470–862 МГц (ДМВ) и коэффициентом усиления не менее 15 дБ. При слабом сигнале важно наличие встроенного или внешнего усилителя с регулировкой усиления.
Кроме самой антенны понадобится распределитель (сплиттер) на четыре выхода с минимальными потерями – не выше 4 дБ. Для повышения качества сигнала рекомендуется использовать согласующие проходные усилители, особенно если расстояния до телевизоров превышают 15 метров.
Все кабели должны быть коаксиальными с характеристическим сопротивлением 75 Ом. Оптимальный выбор – кабель типа RG-6 с медной центральной жилой, минимальной длиной и качественными F-коннекторами с обжимом или пайкой.
Перед монтажом необходимо проверить работоспособность антенны и уровень сигнала с помощью измерительного прибора или приёмника. Все соединения должны быть герметизированы, чтобы избежать коррозии и потерь на открытом воздухе.
Подключение антенного кабеля к антенне и проверка сигнала
Для начала подключите антенный кабель к выходу антенны, используя разъем типа F или IEC, в зависимости от типа вашей антенны. Важно обеспечить плотное соединение без люфта, чтобы избежать потерь сигнала. Кабель должен иметь качественную экранировку и минимальную длину до антенны – чем короче, тем лучше.
После подключения включите телевизор и выберите источник сигнала «Антенна» или «TV». В настройках телевизора перейдите в раздел автоматического поиска каналов. Если сигнал слабый или отсутствует, проверьте плотность соединения и качество кабеля.
Для точной оценки уровня сигнала используйте встроенный в телевизор индикатор качества или внешний измеритель уровня сигнала. Оптимальный уровень сигнала для цифрового ТВ обычно находится в диапазоне от 60 до 80% по шкале телевизора. Если уровень ниже, отрегулируйте положение антенны, изменяя направление и высоту установки.
При отсутствии сигнала убедитесь в исправности антенны и отсутствии повреждений кабеля. Проверьте разъемы на предмет коррозии и повреждений изоляции. При необходимости замените кабель на более качественный с меньшим сопротивлением.

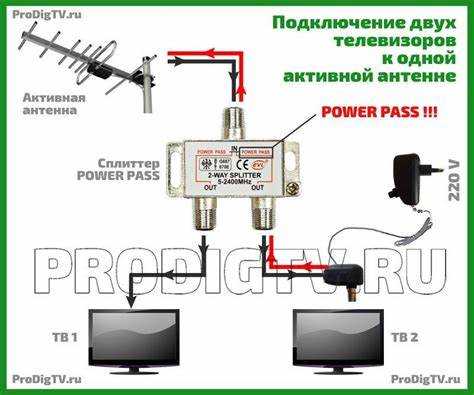

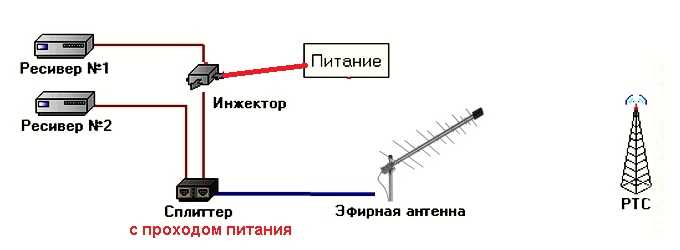

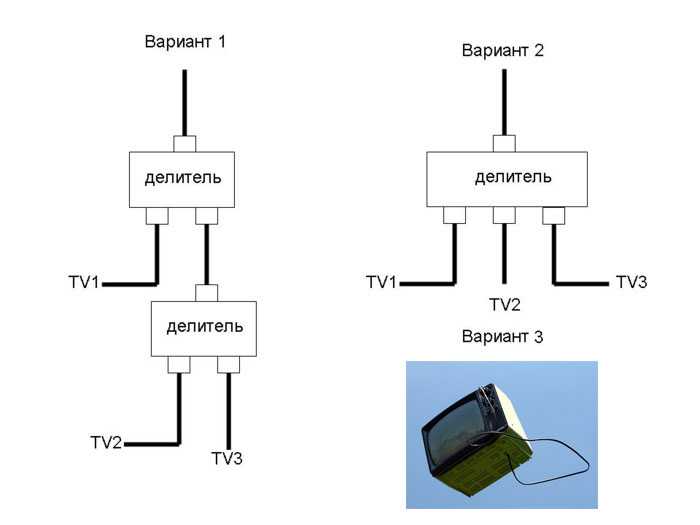

Использование антенного разветвителя для распределения сигнала
Антенный разветвитель – устройство, позволяющее подключить несколько телевизоров к одной антенне без существенной потери качества сигнала. Для подключения четырёх телевизоров необходим четырёхвыходной разветвитель с характеристиками, соответствующими частотному диапазону вашей антенны (обычно 5–860 МГц).
При выборе разветвителя обратите внимание на коэффициент ослабления сигнала – для качественного приема он должен быть не выше 7 дБ на каждый выход. Модели с меньшим ослаблением предпочтительнее, особенно если расстояние до антенны значительное.
Подключение выполняется следующим образом: вход разветвителя соединяется с кабелем от антенны через F-разъем или IEC-разъем (в зависимости от типа кабеля), а выходы – с кабелями к телевизорам. Все соединения должны быть максимально плотными и герметичными, чтобы избежать потерь и помех.
Если расстояния до телевизоров различаются, рекомендуется дополнительно использовать усилители сигнала либо компенсировать ослабление с помощью кабелей с низкими потерями (например, RG-6). Не стоит подключать разветвитель напрямую после усилителя без учета технических параметров, чтобы не вызвать перегрузку сигнала.
Правильное расположение разветвителя – как можно ближе к антенне или первому ответвлению кабеля. В противном случае возрастает риск снижения качества изображения и звука. После монтажа обязательно проверьте уровень сигнала на каждом телевизоре с помощью встроенного в ТВ индикатора или внешнего измерителя.
Монтаж коаксиальных кабелей к каждому телевизору
Для подключения четырех телевизоров к одной антенне необходимо проложить качественные коаксиальные кабели с минимальными потерями сигнала. Оптимальный тип – кабель с 75 Ом сопротивлением и медным центральным проводником, например RG-6.
Длина кабеля от антенны до каждого телевизора не должна превышать 20 метров, чтобы избежать значительного затухания. Если требуется большая длина, используйте усилители сигнала или распределители с встроенной компенсацией потерь.
На концах кабеля необходимо установить разъемы типа F. Для надежного соединения применяйте обжимные или ввинчиваемые разъемы, избегая пайки, которая ухудшает экранирование.
Перед установкой разъемов тщательно зачистите кабель: снимите внешнюю изоляцию примерно на 15 мм, аккуратно раздвиньте оплетку и удалите внутреннюю фторопластовую изоляцию на 5 мм, не повреждая центральный проводник.
При прокладке кабелей избегайте острых перегибов (радиус не менее 5 см), а также размещения рядом с силовыми кабелями для исключения наводок и помех.
Подключайте кабели к распределителю, используемому для разделения сигнала, с соблюдением маркировки портов, чтобы поддерживать баланс нагрузки и равномерное качество сигнала на всех телевизорах.
После монтажа проверяйте качество сигнала на каждом телевизоре, используя встроенный индикатор уровня или специальные измерительные приборы, и при необходимости корректируйте длину кабеля или добавляйте усилители.
Настройка телевизоров на прием сигнала с общей антенны
После подключения четырех телевизоров к общей антенне требуется выполнить точную настройку каждого устройства для стабильного приема сигнала.
- Подключение кабеля
- Используйте коаксиальный кабель, подключенный к выходу делителя сигнала (сплиттера) или мультисвитча.
- Убедитесь, что кабель надежно закреплен в разъеме «ANT IN» телевизора.
- Выбор источника сигнала
- В меню телевизора выберите источник сигнала «Антенна» или «TV» (не «Кабель» или «Спутник»).
- Автоматический поиск каналов
- Перейдите в раздел настройки каналов.
- Запустите функцию «Автопоиск» или «Автоматический поиск» для цифрового сигнала DVB-T/T2.
- В случае аналогового сигнала выберите режим «Аналоговый» и выполните аналогичный поиск.
- Проверка уровня сигнала
- В настройках телевизора найдите пункт «Уровень сигнала» или «Качество сигнала».
- Оптимальное значение уровня сигнала – не менее 60% для стабильного просмотра без помех.
- Если сигнал ниже, проверьте соединения и качество кабеля, возможно потребуется усилитель.
- Повторение настройки для всех телевизоров
- Каждое устройство настраивается индивидуально, даже при общей антенне.
- Убедитесь, что на каждом телевизоре сохранены найденные каналы.
- Дополнительные рекомендации
- При слабом сигнале используйте усилитель с выходами на несколько телевизоров.
- Если телевизоры находятся в разных комнатах, избегайте использования слишком длинных кабелей без усиления.
- Периодически повторяйте поиск каналов для обновления списка доступных трансляций.
Проверка качества сигнала на всех телевизорах и устранение помех
После подключения всех четырех телевизоров к одной антенне необходимо оценить уровень и качество сигнала на каждом устройстве. Для этого в настройках телевизора выберите пункт «Проверка сигнала» или «Информация о канале». Оптимальный уровень сигнала должен быть не ниже 70% при уровне качества не менее 60%. Если эти показатели ниже, возникает риск появления артефактов и прерываний изображения.
Используйте отдельный цифровой измеритель сигнала (мультиметр с функцией анализа DVB-T/DVB-T2) для проверки силы сигнала на выходе каждого разветвителя и антенного кабеля. Разница между входным и выходным сигналом не должна превышать 3 дБ на каждом соединении, иначе потребуется замена или усиление.
При выявлении нестабильного сигнала проверьте качество кабелей – они должны быть с минимальным затуханием (75 Ом, экранированные). Разъемы должны быть плотно закреплены, без коррозии и повреждений. Избегайте лишних скруток и перегибов в кабеле, особенно возле телевизоров.
Для устранения помех: отключите все устройства, работающие на близких частотах (беспроводные роутеры, мобильные зарядные устройства). Установите ферритовые кольца на кабели для подавления электромагнитных наводок. При сильных внешних помехах рационально использовать внешний усилитель сигнала с функцией фильтрации шумов, который подключается непосредственно к антенне перед распределительным устройством.
Проверяйте качество сигнала регулярно после метеоусловий и сезонных изменений – осадки и ветровые нагрузки влияют на уровень приема. Если на одном из телевизоров сигнал заметно слабее, переставьте кабель или замените разветвитель с низким качеством передачи.
Советы по безопасности и правильной организации кабельных трасс
При подключении четырех телевизоров к одной антенне важно грамотно проложить кабельные трассы и обеспечить безопасность эксплуатации.
- Используйте кабели с экранированием, например, коаксиальные RG-6 или RG-11, чтобы минимизировать помехи и защитить сигнал.
- Избегайте прокладки кабелей рядом с силовыми проводами и электрооборудованием, чтобы исключить наводки и риск короткого замыкания.
- Для внешней прокладки применяйте кабели с защитой от УФ-лучей и влаги, а также используйте герметичные кабельные соединители.
- Закрепляйте кабели пластиковыми хомутами с интервалом не более 30 см, чтобы избежать провисания и механических повреждений.
- Обеспечьте запас кабеля для возможности ремонта и изменения конфигурации без необходимости повторной прокладки.
- Не допускайте резких изгибов: радиус изгиба должен быть не менее 10-кратного диаметра кабеля, иначе возможны повреждения изоляции.
- Все соединения и разветвители устанавливайте в сухих, проветриваемых местах, недоступных для прямого попадания воды и пыли.
- Используйте специальные кабельные короба или кабель-каналы для защиты трасс внутри помещений, особенно в местах с возможным механическим воздействием.
- При монтаже на улице или в неотапливаемых помещениях применяйте кабели с морозостойкой изоляцией и дополнительно утепляйте точки соединений.
- Регулярно проверяйте целостность кабелей и состояние разъемов, чтобы своевременно выявлять и устранять ухудшение сигнала.
Вопрос-ответ:
Как правильно подключить четыре телевизора к одной антенне без потери качества сигнала?
Для подключения четырех телевизоров к одной антенне потребуется использовать специальный распределитель сигнала — антеннный делитель на четыре выхода. Сначала нужно убедиться, что антенный кабель достаточно мощный и подходит для передачи сигнала на несколько устройств. Затем к кабелю подключается делитель, к каждому выходу которого подсоединяется отдельный телевизор. Для сохранения качества стоит выбирать делитель с низкими потерями и предусмотреть использование усилителя сигнала, если расстояния до телевизоров большие или кабели длинные.
Какие инструменты и материалы понадобятся для подключения четырех телевизоров к одной антенне?
Понадобятся следующие материалы и инструменты: антеннный делитель на 4 выхода, коаксиальные кабели нужной длины для каждого телевизора, разъемы типа F (если кабели не с готовыми коннекторами), а также усилитель сигнала (при необходимости). Из инструментов пригодятся обжимные клещи для установки разъемов, тестер для проверки кабелей и, возможно, отвертка для крепления антенны или элементов распределения. Перед началом работы рекомендуется проверить исправность всех элементов.
Можно ли подключить четыре телевизора к одной антенне без использования усилителя?
В некоторых случаях возможно обойтись без усилителя, если расстояние между антенной и телевизорами небольшое, а делитель имеет минимальные потери. Однако при длине кабелей более 10-15 метров или при слабом исходном сигнале рекомендуется использовать усилитель, чтобы избежать ухудшения качества изображения и потери каналов. Без усилителя сигнал может ослабнуть, что приведет к появлению шумов или отсутствию некоторых каналов.
Как выбрать подходящий делитель для подключения четырех телевизоров к одной антенне?
При выборе делителя стоит обратить внимание на количество выходов — для четырех телевизоров нужен делитель с четырьмя выходами. Важен параметр затухания сигнала — чем ниже, тем лучше, обычно это от 3 до 7 дБ. Также стоит выбирать модели с высокой защитой от помех и совместимые с типом сигнала (аналоговый или цифровой). Хорошо, если делитель поддерживает диапазон частот, соответствующий вашей антенне. Качественный делитель поможет сохранить сигнал и избежать потерь.
Какие типичные ошибки допускают при подключении нескольких телевизоров к одной антенне?
Часто встречаются ошибки, такие как использование неподходящих или поврежденных кабелей, неправильный выбор делителя (например, с слишком большим затуханием), отсутствие усилителя при необходимости, а также некачественное соединение разъемов. Иногда забывают проверить совместимость оборудования или неправильно прокладывают кабели, что приводит к помехам и ухудшению сигнала. Для надежного подключения важно внимательно следовать инструкции и использовать проверенные материалы.
