Надёжное соединение металлопластиковой трубы с коллектором требует точного соблюдения технологии монтажа и правильного подбора фитингов. Ошибки на этом этапе становятся причиной утечек, снижения давления в системе и преждевременного выхода оборудования из строя.
Для подключения металлопластика к распределительному коллектору применяются компрессионные или обжимные фитинги с наружной резьбой. Диаметр фитинга должен соответствовать внутреннему диаметру трубы, как правило, это 16 или 20 мм для бытовых систем. Резьба на коллекторе – чаще всего ¾» или 1″, поэтому необходим переходник соответствующего типа.
Перед установкой трубу необходимо отрезать строго под прямым углом, использовать только специализированный труборез. Срез зачищается фаскоснимателем: внутренняя и внешняя фаска устраняют риск повреждения уплотнительного кольца при сборке.
Обжимная гайка и латунное кольцо надеваются на трубу, после чего она плотно вставляется в корпус фитинга до упора. Обжим производится гаечным ключом с контролем усилия, чтобы не деформировать трубу. Допустимый момент затяжки – от 30 до 45 Н·м, в зависимости от диаметра и производителя фитинга.
Для герметичности резьбового соединения фитинга с коллектором рекомендуется применять лён с пастой или фум-ленту, избегая избыточного количества. После подключения систему следует опрессовать давлением, превышающим рабочее минимум на 1,5 бара, с выдержкой не менее 30 минут.
Выбор фитингов для соединения металлопластиковой трубы с коллектором
Для надежного подключения металлопластиковой трубы к коллектору необходимо использовать фитинги, совместимые по диаметру и типу соединения. Стандартные диаметры труб – 16, 20 и 26 мм – требуют подбора соответствующих фитингов, обеспечивающих герметичность и устойчивость к гидроударам.

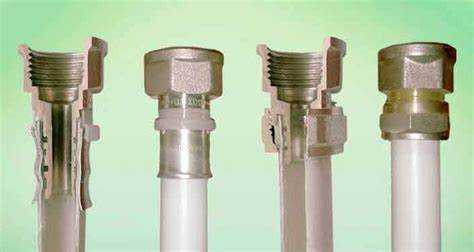

- Пресс-фитинги – предпочтительный вариант для стационарных систем. Требуют специального инструмента (пресс-клещи), обеспечивают прочное и долговечное соединение. Обжим осуществляется алюминиевой гильзой, что исключает разгерметизацию при перепадах давления.
- Компрессионные (резьбовые) фитинги – подходят для систем с доступом к точкам соединения. Установка возможна без специализированного инструмента. Надежность зависит от качества обжима и используемой фум-ленты или пакли.
- Push-fit фитинги – быстрая альтернатива для временных решений или участков с возможностью быстрого доступа. Недостаток – меньшая механическая прочность по сравнению с пресс-соединениями.
При выборе фитинга учитывайте тип коллектора:

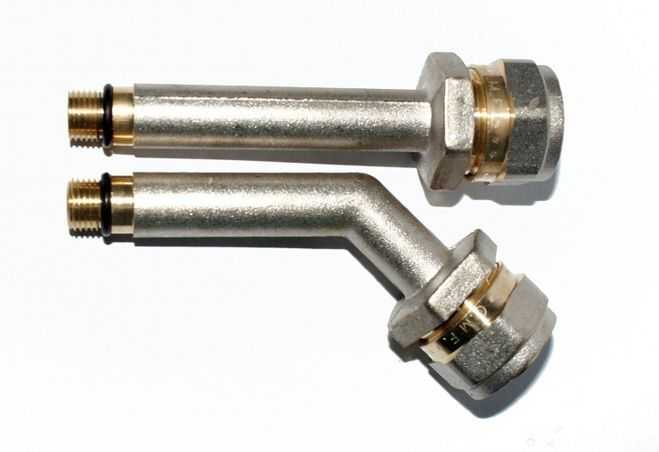

- Для коллекторов с наружной резьбой – используйте фитинги с внутренней резьбой соответствующего диаметра (чаще 3/4″ или 1″).

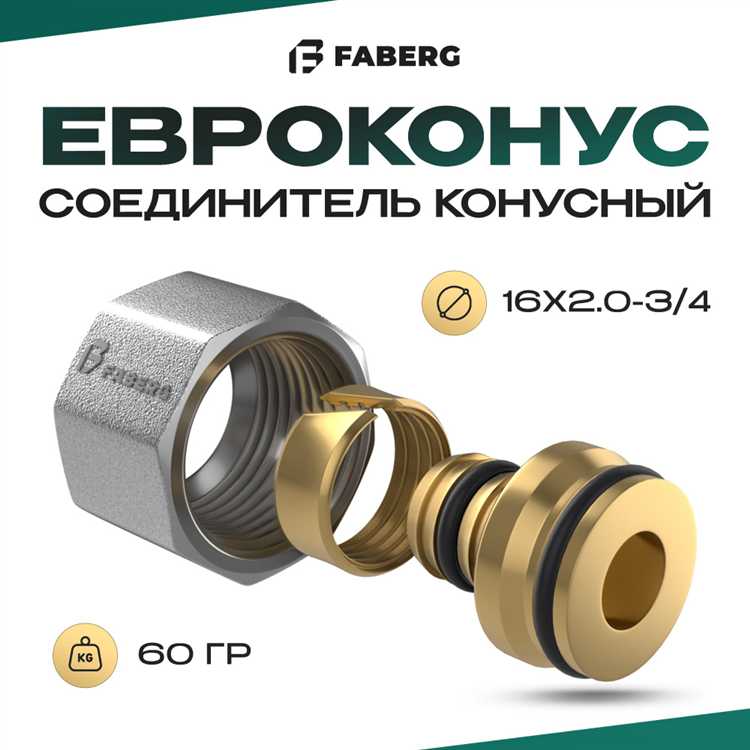

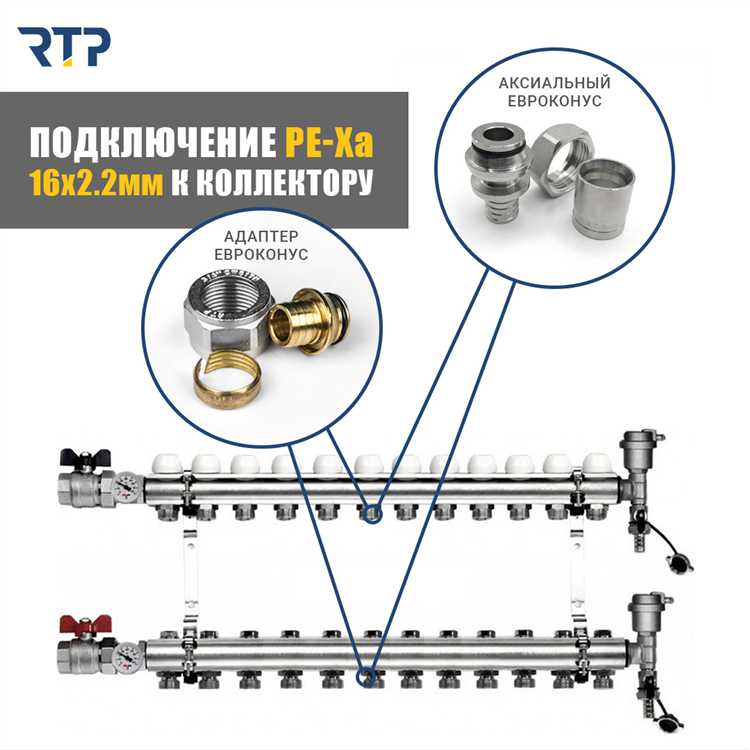

- Для коллекторов с евроконусом (стандарт ¾») – необходимы евроконусные фитинги с обжимным кольцом. Обеспечивают быструю установку без риска повреждения трубы.
Не используйте разнородные металлы в соединении (например, латунь и алюминий), чтобы избежать гальванической коррозии. Оптимальный материал фитингов – латунь с никелированным покрытием. Обязательно наличие EPDM-уплотнителей и качественных зажимных колец.
Подготовка трубы: обрезка, калибровка и снятие фаски
Перед подключением металлопластиковой трубы к коллектору требуется тщательная подготовка её конца для герметичного соединения с фитингом. Любое отклонение от технологии приведёт к утечке или повреждению узла.
Обрезка: Используется труборез с роликовым ножом. Ножницы и болгарка недопустимы – они создают неровный край и деформируют стенку. Обрез выполняется строго перпендикулярно оси трубы, отклонение более 1° снижает плотность прилегания фитинга.
Калибровка: После обрезки внутренний диаметр восстанавливается калибратором. Это устраняет овальность, возникшую при нарезке, и обеспечивает точную геометрию для надёжной установки уплотнительных колец. Калибратор подбирается строго по внешнему диаметру трубы: 16, 20, 26 или 32 мм.
Снятие фаски: Обязательный этап для предотвращения сдвига уплотнителя при вставке трубы в фитинг. Снимается наружная и внутренняя фаска под углом 15–30° с глубиной не более 0,5 мм. Используется комбинированный инструмент «калибратор + фаскосниматель». При отсутствии фаски увеличивается риск повреждения кольца и протечки.
Разборка и подготовка компрессионного фитинга
Очистите внутреннюю поверхность фитинга от пыли, старой смазки и возможных остатков герметика. Используйте мягкую щётку и спиртовую салфетку. Просушите все компоненты.
Отрежьте металлопластиковую трубу строго под прямым углом с помощью трубореза. Кромка среза должна быть гладкой, без заусенцев. Убедитесь, что диаметр трубы соответствует фитингу – для соединения с коллектором, как правило, применяются трубы 16 или 20 мм.
Калибруйте торец трубы специальным калибратором: восстановите круглую форму и снимите внутреннюю фаску. Это обеспечит плотную посадку втулки и исключит повреждение уплотнений при сборке.
Наденьте на трубу сначала гайку, затем обжимное кольцо. Вставьте втулку в трубу до упора. При правильной подготовке труба легко войдёт в фитинг без перекосов. Теперь соединение готово к окончательной сборке и поджиму.
Установка обжимного кольца и надевание гайки на трубу
Перед установкой обязательно обрежьте трубу строго перпендикулярно с помощью трубореза. Торец должен быть ровным, без заусенцев и овальности. Нарушение геометрии приведёт к неплотному соединению и утечке.
Снимите фаску с внутреннего и наружного краёв трубы на глубину 1–1,5 мм. Это облегчает посадку фитинга и предотвращает повреждение уплотнительных элементов.
Наденьте на трубу накидную гайку резьбой в сторону коллектора. Далее установите обжимное кольцо. Оно должно находиться на расстоянии 1–2 мм от края трубы после полного вставления фитинга. Следите, чтобы кольцо не было перекошено – плотность обжатия напрямую зависит от равномерного прилегания.
Не смазывайте соединение – ни кольцо, ни трубу. Любая смазка снижает трение и может привести к проскальзыванию при затяжке, что ухудшит герметичность.
После подготовки элементов труба готова к вставке в корпус фитинга коллектора до упора. Только после этого начинайте затяжку гайки.

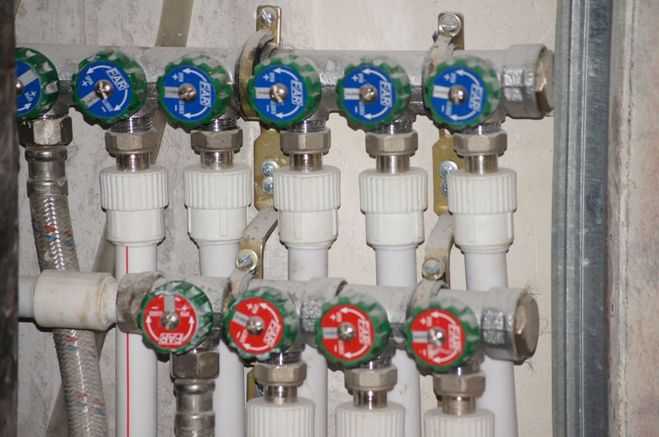

Подключение трубы к коллектору с использованием ключей
Перед началом работы перекрывают подачу воды и сбрасывают давление в системе. Концы металлопластиковой трубы обрезают строго под прямым углом, используя труборез, и калибруют внутренний диаметр, устраняя овальность. Насаживают разрезное кольцо и гайку на трубу.
Подключение к коллектору выполняют с использованием обжимного фитинга. Важно контролировать глубину вставки трубы в штуцер – до упора. Затягивание гайки осуществляется двумя ключами: один удерживает корпус фитинга, второй – затягивает накидную гайку. Недопустимо вращение фитинга вместе с трубой, чтобы избежать утечки в будущем.
Для затяжки используют рожковые или разводные ключи соответствующего размера. Усилие затяжки контролируют вручную: при появлении заметного сопротивления делают ещё 1/4–1/2 оборота. Превышение усилия может привести к деформации кольца или срыву резьбы.
После подключения проводят опрессовку: подают воду и проверяют участок на герметичность. При выявлении течи – слегка подтягивают соединение теми же ключами. Повторное использование обжимного кольца не допускается – при демонтаже заменяют комплект фитинга.
Контроль затяжки и проверка на протечки после подключения
После соединения металлопластиковой трубы с коллектором необходимо вручную проверить каждую накидную гайку. Используйте динамометрический ключ с настройкой усилия согласно рекомендациям производителя фитинга – обычно это 30–40 Н·м. Недостаточная затяжка приводит к утечкам, избыточная – к деформации уплотнительных элементов и трещинам в корпусе соединителя.
Проверьте, чтобы труба входила в фитинг строго по оси, без перекосов. Перед подачей давления убедитесь, что фиксаторы защелкнуты, а обжимные кольца не смещены. Подключите систему к водоснабжению, подайте давление 6–8 бар и выдержите не менее 30 минут. Контролируйте каждое соединение визуально и на ощупь – малейшее увлажнение свидетельствует о неплотности.
После испытания снизьте давление до рабочего и проверьте повторно. Протечки в этот момент могут быть следствием температурного расширения или неполной герметизации. Если соединение требует повторной затяжки, полностью сбросьте давление, ослабьте гайку и затяните повторно с соблюдением нормативного усилия.
Дополнительно используйте бумажные салфетки или индикаторную ленту: приложите к соединению на 10 минут – наличие влаги подтвердит микропротечки. Только после успешного прохождения этих этапов систему можно считать герметичной и готовой к эксплуатации.
Обеспечение доступа к соединению для обслуживания
Правильная организация доступа к соединению металлопластиковой трубы с коллектором позволяет своевременно выявлять и устранять утечки, а также проводить плановую замену уплотнительных элементов. Недоступные соединения повышают риск скрытых протечек и увеличивают стоимость последующего ремонта.

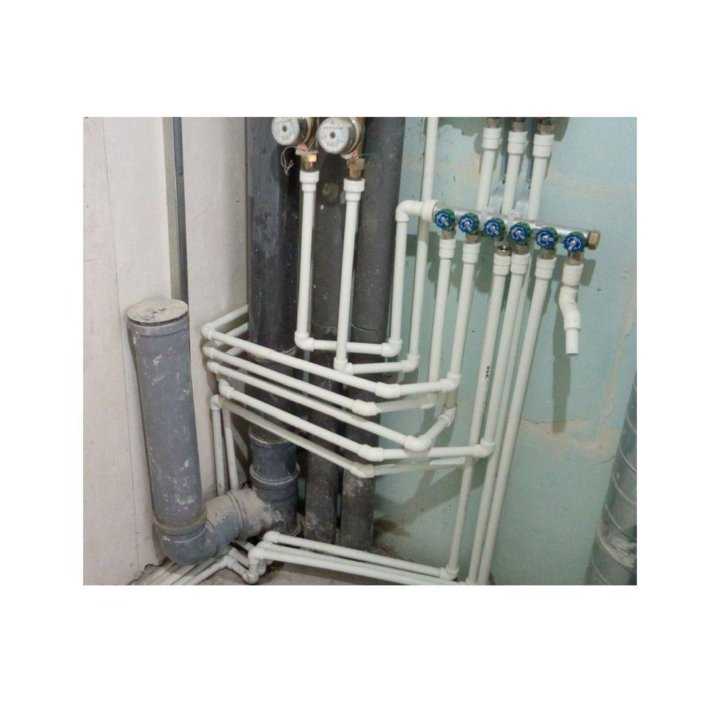

- Монтаж коллектора необходимо производить в распределительном шкафу или нише с дверцей. Минимальные размеры проёма – 300×400 мм для одноуровневой схемы, 400×600 мм – при установке коллекторов с расходомерами и кранами.
- Точки подключения труб должны быть ориентированы таким образом, чтобы к каждому фитингу был прямой доступ без демонтажа других элементов системы.
- Использовать разъёмные соединения (американки) с наружной резьбой и накидной гайкой. Они облегчают демонтаж без повреждения трубопровода.
- Не зашивать соединения в бетон или гипсокартон. Если применение декоративных панелей неизбежно – предусмотреть быстросъёмные люки с магнитным креплением.
- Обязательно устанавливать индикаторы протечки или датчики влажности при закрытом доступе – это поможет своевременно обнаружить проблему.
- Для труб, подключённых под углом, следует использовать поворотные фитинги, чтобы исключить перекручивание при обслуживании.
Каждое соединение должно быть визуально осматриваемым без применения специального инструмента. При сборке системы важно оставить зазор не менее 10 см между фитингами и стенками ниши.
Типичные ошибки при подключении и способы их избежать
Неправильный обрез трубы – одна из частых причин утечек. Конец металлопластиковой трубы должен быть строго перпендикулярен оси. Используйте труборез, исключая заусенцы и деформации. После резки обязательно выполните калибровку и фаску, чтобы предотвратить повреждение уплотнительных колец при соединении.
Перетяжка или недотяжка накидной гайки приводит к нарушению герметичности. При монтаже применяйте динамометрический ключ с усилием, рекомендованным производителем фитинга (обычно 30–40 Н·м). Безконтрольное закручивание часто приводит к деформации обжимного кольца и утечкам через несколько месяцев эксплуатации.
Отсутствие подвижности трубы у коллектора вызывает напряжение в соединении. Труба должна входить в фитинг без усилия и под естественным углом. Принудительное изгибание трубы вблизи коллектора снижает ресурс соединения и увеличивает риск трещин. Минимальный радиус изгиба – не менее 5 диаметров трубы.
Использование неоригинальных или несовместимых фитингов – частая ошибка. При соединении с коллектором необходимо применять комплектующие, соответствующие типоразмеру и материалу труб (например, латунные обжимные фитинги под 16×2 мм). Несовместимость резьб или геометрии приводит к нарушению герметичности даже при соблюдении всех монтажных правил.
Игнорирование герметика на резьбовых соединениях коллектора – критичный недочет. Используйте лен с пастой или анаэробный герметик, в зависимости от требований системы. ФУМ-лента на металлических соединениях часто недостаточна, особенно при повышенных температурах и давлениях.
Вопрос-ответ:
Какие фитинги подходят для подключения металлопластиковой трубы к коллектору?
Для соединения металлопластиковой трубы с коллектором чаще всего используют компрессионные или обжимные фитинги. Они обеспечивают надежное соединение и не требуют специального оборудования. Также применяются евроконусы (конусные адаптеры), которые подходят для большинства современных коллекторов. При выборе важно учитывать диаметр трубы и резьбу коллектора — они должны совпадать.
Можно ли подключить металлопластиковую трубу напрямую к коллектору без фитинга?
Нет, прямое соединение невозможно, так как труба не имеет резьбы или других элементов, позволяющих закрепить её непосредственно на коллекторе. Фитинг необходим для герметичного и прочного соединения. Без него труба не будет надёжно зафиксирована, и соединение может потечь.
Нужно ли использовать уплотнительную ленту (фум-ленту) при установке фитинга на коллектор?
Да, при монтаже резьбового соединения между фитингом и коллектором фум-лента или пакля с герметиком обычно применяется для предотвращения протечек. Это особенно актуально для металлических резьб, где требуется дополнительное уплотнение. Однако внутри самого обжимного фитинга, где труба вставляется, уплотнительные кольца уже встроены и дополнительные материалы не нужны.
Какой инструмент нужен для подключения металлопластиковой трубы к коллектору?
Для монтажа потребуется несколько стандартных инструментов: труборез для ровного обрезания трубы, калибратор с фаскоснимателем — чтобы выровнять форму среза и подготовить трубу к установке, а также два гаечных ключа для затяжки обжимных гаек. Дополнительно может понадобиться шестигранник или отвертка для настройки самого коллектора, если на нём есть регулировочные элементы.
Можно ли использовать одно и то же соединение повторно при демонтаже трубы?
Фитинги, особенно обжимные, не рекомендуется использовать повторно. После первого затягивания кольцо деформируется и теряет свою форму, что может привести к утечкам при повторной установке. Если необходимо переустановить трубу, лучше заменить как минимум обжимное кольцо, а в идеале — и сам фитинг.
