Какой прибор измеряет электрическую емкость

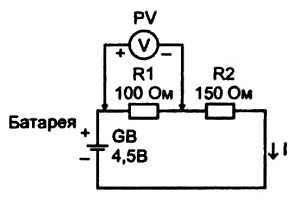

Электрическая емкость – ключевая характеристика конденсаторов, напрямую влияющая на параметры цепей переменного тока, фильтров и генераторов. Точное измерение емкости необходимо при разработке, тестировании и ремонте радиоэлектронной аппаратуры. Для этого используются специализированные приборы: LCR-метры, мультиметры с функцией измерения емкости, мосты переменного тока и прецизионные емкостемеры.

Современные LCR-метры позволяют измерять емкость в диапазоне от нескольких пикофарад до десятков миллифарад с точностью до ±0,1%. Устройства поддерживают частоты тестирования 100 Гц, 1 кГц и 10 кГц, что критично для оценки поведения компонентов в реальных условиях. При выборе LCR-метра важно учитывать не только диапазон измерений, но и поддерживаемые режимы: серийный и параллельный эквиваленты, наличие коррекции паразитных параметров.

Мультиметры с функцией измерения емкости подходят для полевых условий и быстрой диагностики. Однако их точность редко превышает ±2–3%, а нижний предел измерения ограничивается 1–10 нФ. Такие приборы не подходят для работы с СМД-компонентами и высокоточной электроникой, где требуется разрешение до пФ.

Для лабораторных измерений применяются емкостные мосты и автоматизированные измерительные системы. Они позволяют проводить калибровку компонентов, учитывать температурные и частотные зависимости. Такие приборы рекомендованы для использования в метрологических лабораториях, сертификационных центрах и научных исследованиях, где требуется воспроизводимость и высокая точность.

Как выбрать прибор для измерения емкости в микрофарадах и пикофарадах

Для измерения емкостей в диапазоне от 1 пФ до 10 нФ требуется прибор с высокой разрешающей способностью и минимальным влиянием паразитной емкости. Предпочтительны мосты переменного тока или специализированные LCR-метры с разрешением не хуже 0.1 пФ. Прибор должен обеспечивать компенсацию нулевого уровня (zeroing) перед измерением и иметь экранированные щупы или фиксаторы для SMD-компонентов.

Для диапазона 10 нФ – 1000 мкФ подойдут цифровые мультиметры с функцией измерения емкости, однако необходимо проверить точность и частоту измерительного сигнала. Недопустимо использовать приборы, работающие на частоте ниже 100 Гц, при измерении низкоомных электролитических конденсаторов – это приводит к недостоверным результатам. Частота 1 кГц – оптимальный вариант для большинства применений.

Обратите внимание на следующие характеристики:

• Разрешение: не менее 0.1 пФ для работы с SMD и ВЧ-цепями.
• Погрешность: не выше ±1% в основном диапазоне.
• Метод подключения: щупы-крокодилы для больших компонентов, фиксаторы или адаптеры – для малых и SMD.
• Автоматическая компенсация наводок и паразитной емкости щупов.
• Поддержка низкого напряжения измерения – до 1 В для танталовых и керамических конденсаторов.

Профессиональные LCR-метры (например, модели от HIOKI или Keysight) позволяют точно измерять емкости вплоть до 0.1 пФ с заданной частотой (обычно 100 Гц, 1 кГц, 10 кГц). В бюджетном сегменте точные измерения в пФ обеспечивают модели типа DER EE DE-5000 или аналогичные, оснащённые режимом компенсации и внешними щупами с низкой паразитной емкостью.

Выбор зависит от специфики задач: для радиомонтажа и настройки ВЧ-цепей – точный настольный LCR-метр; для ремонта бытовой техники – мультиметр с функцией измерения ёмкости до 2000 мкФ и выше; для лабораторий – прибор с возможностью выбора частоты измерения и интерфейсом для передачи данных.

Особенности использования мультиметров с функцией измерения емкости

Мультиметры, оснащённые режимом измерения ёмкости, позволяют быстро определять номинал конденсаторов в диапазоне от нескольких пикофарад до тысяч микрофарад. Однако точность измерений зависит от ряда факторов, которые необходимо учитывать при работе.

Для корректного результата измеряемый конденсатор должен быть полностью разряжен. Подключение заряженного элемента может не только исказить показания, но и повредить мультиметр. Разрядку проводят через резистор, избегая прямого короткого замыкания.

Некоторые мультиметры не поддерживают электролитические конденсаторы с высокой утечкой – при этом возможен отказ в отображении значения или значительная погрешность. Также большинство бытовых моделей не измеряют ёмкость под нагрузкой, что важно при диагностике деградировавших компонентов в цепях питания. Для такой проверки требуется специализированное оборудование.

Температурный режим окружающей среды влияет на ёмкость, особенно у танталовых и керамических конденсаторов. Измерения желательно проводить при температуре 20–25°C для соответствия справочным данным.

Если мультиметр показывает значение «0» или перегрузку («OL»), это может указывать на обрыв внутри конденсатора, неверный диапазон измерения или превышение допустимого номинала. В этом случае необходимо выбрать более подходящий прибор или измерить элемент по альтернативной методике.

Сравнение специализированных емкостемеров и универсальных тестеров

Специализированные емкостемеры предназначены исключительно для точного измерения емкости конденсаторов и обладают высокой разрешающей способностью. Большинство моделей обеспечивают точность в пределах 0,5–1% при измерениях в диапазоне от пикофарад до десятков миллифарад. Эти приборы часто оснащены функцией автоматической калибровки и компенсации паразитной индуктивности щупов, что критически важно при работе с низкоемкостными элементами.

Универсальные тестеры, такие как мультиметры с функцией измерения емкости, демонстрируют значительно более низкую точность. Погрешность может достигать 5–10%, особенно при измерениях ниже 100 нФ или выше 1 мФ. В таких приборах отсутствует температурная стабилизация измерительных цепей и автоматическая подстройка под параметры тестируемого элемента.

При выборе прибора следует учитывать минимальную и максимальную измеряемую емкость, точность, наличие функций обнуления щупов и возможность ручного выбора диапазона. Специализированные модели предпочтительны в лабораторных условиях, в то время как универсальные тестеры подойдут для выездного ремонта и первичной оценки состояния компонентов.

Погрешности при измерении емкости: причины и способы минимизации

Основные причины погрешностей при измерении электрической емкости включают паразитные элементы, температурные колебания, нестабильность источников сигнала и наводки от внешних электромагнитных полей. Даже незначительные отклонения этих факторов могут внести искажения на уровне нескольких пикофарад, особенно при работе с конденсаторами малой емкости.

Паразитная индуктивность и сопротивление измерительных проводов и разъемов формируют эквивалентную последовательную цепь, искажающую реальное значение емкости. Для минимизации этих эффектов следует использовать экранированные кабели минимальной длины, а также калибровать прибор с учетом длины щупов.

Температурный коэффициент емкости (TCC) может существенно влиять на результаты. Например, керамические конденсаторы классов X7R или Z5U показывают изменение емкости до ±15% при изменении температуры. Для точных измерений необходимо использовать компоненты с низким TCC, например, NP0 (C0G), и проводить измерения в контролируемых температурных условиях.

Частота тестового сигнала оказывает влияние на измеряемую емкость из-за диэлектрических потерь и зависимости от импеданса. Приборы измеряют емкость на фиксированной частоте (обычно 100 Гц, 1 кГц или 10 кГц), что важно учитывать при сравнении данных. Следует выбирать частоту измерения, соответствующую рабочей частоте исследуемого устройства.

Наводки от внешних полей приводят к ложному нарастанию заряда на обкладках, особенно при измерении малых емкостей (<100 пФ). Экранирование измерительной схемы, заземление корпуса прибора и отключение потенциальных источников помех – обязательные меры для повышения точности.

Некорректная нулевая установка также влияет на итоговый результат. Перед началом измерения необходимо выполнить процедуру обнуления с подключенными щупами в разомкнутом состоянии, чтобы компенсировать собственную емкость проводов.

Точные приборы должны иметь автоматическую коррекцию утечек и возможность измерения ESR (эквивалентного последовательного сопротивления), что позволяет учитывать комплексные характеристики исследуемого элемента и получать более достоверные данные.

Измерение емкости электролитических и керамических конденсаторов

Электролитические и керамические конденсаторы требуют разных подходов к измерению емкости из-за различий в конструкции и типовых значениях параметров.

• Электролитические конденсаторы имеют большую емкость (от 1 мкФ до тысяч мкФ) и значительный разброс параметров. Их емкость зависит от частоты и температуры, поэтому измерения проводят при частоте 100 Гц или 120 Гц.
• Керамические конденсаторы характеризуются малой емкостью (от пФ до нескольких мкФ), высокой стабильностью и низким эквивалентным последовательным сопротивлением (ESR). Для них предпочтительна частота измерения 1 кГц или 10 кГц.

Приборы, используемые для измерения:

1. LCR-метры: обеспечивают точное измерение на заданных частотах. Для электролитических рекомендуется режим с низким напряжением (обычно 0,5 В), чтобы избежать поляризационных искажений. Для керамических – важно учитывать класс диэлектрика (X7R, NP0 и др.), так как он влияет на стабильность емкости.
2. Цифровые мультиметры с функцией измерения емкости: подходят для оценки крупных электролитов, но часто не способны точно измерить емкость менее 100 пФ. Также большинство таких мультиметров не учитывают ESR и утечку.
3. Специализированные тестеры ESR+Cap: особенно полезны для проверки электролитов в цепях, так как позволяют оценить не только емкость, но и степень деградации по ESR.

Рекомендации по измерению:

• Перед измерением электролитические конденсаторы необходимо разрядить и проверить на отсутствие остаточного напряжения.
• Керамические конденсаторы малого номинала рекомендуется измерять в экранированной среде, чтобы исключить влияние паразитных емкостей.

Точность измерений зависит от частоты, температуры, тестового напряжения и наличия паразитных параметров. В профессиональной практике измерения проводят при стандартных условиях (23°C, заданная частота, контролируемое напряжение).

Применение LCR-метров для точного определения емкости

LCR-метры – специализированные приборы для измерения индуктивности (L), емкости (C) и сопротивления (R). При определении емкости точность зависит от правильного выбора частоты измерения и компенсации паразитных эффектов.

Для получения точных значений емкости необходимо учитывать следующие аспекты:

• Диапазон частот измерения: выбор частоты должен соответствовать номиналу конденсатора и типу диэлектрика. Для полимерных и керамических конденсаторов оптимальна частота 1 кГц–100 кГц, для электролитических – около 120 Гц.
• Использование функции компенсации проводов: LCR-метры позволяют компенсировать влияние измерительных проводов и контактов, что значительно уменьшает погрешность при измерениях малых емкостей.
• Режим измерения: рекомендуется применять режим измерения постоянного тока (DC Bias) при исследовании конденсаторов, работающих в цепях с напряжением постоянного тока, для выявления изменений емкости под нагрузкой.
• Температурная стабилизация: учитывая чувствительность емкости к температуре, измерения стоит проводить в термостатированных условиях или с использованием встроенного термодатчика.

Практические рекомендации по работе с LCR-метрами при измерении емкости:

1. Перед измерением откалибровать прибор с помощью стандартного конденсатора с известными параметрами.
2. Использовать минимально необходимую частоту для конкретного типа конденсатора, чтобы избежать влияния реактивных составляющих и потерь.
3. Проводить несколько измерений с фиксацией результата для повышения достоверности.
4. Проверять целостность и чистоту контактов, так как оксидные пленки и загрязнения увеличивают сопротивление и искажают показания.
5. При измерении малых емкостей (порядка пФ) использовать специализированные щупы с минимальной паразитной емкостью.

Точность LCR-метров современных моделей достигает ±0,1% для емкостей выше 1 нФ и ±1–2% для емкостей в диапазоне пФ. Соблюдение указанных рекомендаций позволяет минимизировать систематические ошибки и получить стабильные результаты.

Как проверить емкость в цепи без выпаивания компонента

Для проверки емкости конденсатора без выпаивания используют специализированные методы и приборы, позволяющие минимизировать влияние окружающих элементов схемы. Основной способ – измерение импеданса на частоте тестового сигнала с помощью LCR-метра в режиме измерения емкости.

При выборе частоты измерения рекомендуется использовать значение 1000 Гц или выше, так как при низких частотах параллельные резисторы и индуктивности могут исказить показания. Многие современные мультиметры с функцией измерения емкости автоматически подбирают оптимальную частоту для точности.

Перед измерением следует отключить питание схемы и разрядить конденсатор. Для повышения достоверности результата важно отключить цепи, которые содержат активные компоненты, такие как транзисторы и микросхемы, так как их внутренние структуры могут влиять на измерения.

Если отключение отдельных узлов невозможно, применяют метод сравнения: измеряют емкость с включенным компонентом и без него (например, путем временного обрыва цепи), или проводят измерения на нескольких частотах для выявления аномалий.

Для оценки емкости в сложных схемах применяют мостовые методы (например, мост Уитстона) или используют осциллограф с генератором сигнала, измеряя фазовый сдвиг и амплитуду сигнала на конденсаторе. Это позволяет определить емкость по формулам, учитывающим реактивное сопротивление.

Проверка состояния конденсаторов в блоках питания и аудиотехнике

Основной признак деградации электролитических конденсаторов – изменение их ёмкости и эквивалентного последовательного сопротивления (ESR). Для диагностики применяются специализированные измерители ёмкости и ESR-метры, способные работать в диапазоне частот 100–120 Гц и выше, что соответствует условиям реальной эксплуатации.

Измерение ESR – ключевой параметр для оценки состояния конденсаторов в цепях фильтрации и стабилизации питания. ESR растет с возрастом и температурным воздействием, снижая эффективность фильтрации и вызывая пульсации напряжения. Значения ESR, превышающие рекомендуемые производителем пределы, требуют замены компонентов. Обычно для ёмкости 1000 мкФ ESR не должен превышать 0,1–0,3 Ом.

Перед измерениями необходимо полностью разрядить конденсатор, чтобы избежать повреждений приборов и ложных результатов. Для точной диагностики рекомендуется измерять ёмкость и ESR без демонтажа, но при доступности контактных площадок, так как пайка и дополнительное сопротивление могут искажать данные.

Регулярная проверка конденсаторов обеспечивает стабильную работу и увеличивает срок службы оборудования. Рекомендуется проводить диагностику после 3–5 лет эксплуатации, а также при появлении симптомов нестабильной работы или при ремонте устройства.

Вопрос-ответ:

Какие основные типы приборов используются для измерения электрической емкости?

Для измерения электрической емкости применяют несколько видов приборов. Классическими считаются мосты переменного тока, такие как мост Уитстона и мост Геккеля, которые позволяют определить емкость с высокой точностью. Также популярны специализированные цифровые измерители емкости, которые просты в использовании и обеспечивают быстрые результаты. Помимо этого, используются приборы, работающие на принципе измерения времени заряда-разряда конденсатора, что характерно для некоторых мультиметров с функцией измерения емкости.

Как правильно подготовить конденсатор к измерению емкости, чтобы получить точные данные?

Перед измерением емкости необходимо убедиться, что конденсатор полностью разряжен, чтобы избежать повреждения прибора и искажений показаний. Также стоит проверить, что выводы конденсатора чистые и не имеют окислов или загрязнений, которые могут влиять на контакт. При работе с электролитическими конденсаторами важно учитывать полярность, особенно если прибор требует подключения с соблюдением правильного направления. Если конденсатор использовался в цепи, его рекомендуется извлечь или хотя бы отключить, чтобы исключить влияние соседних компонентов на измерения.

Какие ошибки могут возникнуть при измерении емкости и как их избежать?

Одной из частых ошибок является влияние паразитных емкостей, которые появляются из-за неправильного подключения или близости других электронных элементов. Это приводит к завышению или занижению результата. Еще одна ошибка связана с измерением емкости в цепи, где конденсатор не изолирован, что искажает показания. Для исключения таких проблем рекомендуется измерять конденсаторы вне схемы и использовать качественные щупы с минимальной собственной емкостью. Кроме того, при измерениях важно соблюдать технические требования прибора, например, диапазон измерений и требования по напряжению.

Чем цифровые измерители емкости отличаются от аналоговых мостов и в каких случаях стоит предпочесть один из них?

Цифровые измерители емкости обычно проще в использовании: они компактны, не требуют настройки и сразу выводят результат на экран. Они удобны для быстрой проверки и работы вне лаборатории. Аналоговые мосты, наоборот, дают возможность получить более точные и детальные данные, особенно при исследовании сложных параметров конденсаторов, но требуют определенного опыта и времени на настройку. Если необходимо получить быстрый ориентировочный результат или работать в полевых условиях, цифровой прибор подойдет лучше. Для глубокого анализа и калибровки в лабораторных условиях предпочтительнее использовать мосты.
