Круговая шкала потока воды на счетчике что показывает

Круговая шкала на механическом водосчётчике – это элемент индикации, предназначенный для точного определения объёма потребляемой воды с высокой степенью детализации. Она отображает дробные значения расхода, которые невозможно отразить на основном цифровом табло. Каждый сектор шкалы соответствует определённому объёму – обычно от 0,0001 до 0,1 кубометра, в зависимости от модели прибора.

Шкала состоит из одной или нескольких стрелок, каждая из которых вращается с разной скоростью. Например, стрелка с маркировкой «x0.0001» совершает полный оборот при прохождении всего 0,0001 м³ воды. Такая градация позволяет оперативно выявлять даже минимальные протечки – достаточно наблюдать, движется ли стрелка при перекрытых кранах. Если она вращается – есть утечка.

Практический совет: для самоконтроля за расходом воды запомните начальное положение стрелок и отслеживайте их изменение за определённый период времени. При этом важно учитывать, что для холодной и горячей воды шкалы могут быть откалиброваны по-разному. Изучите инструкцию к своему счётчику – производители указывают точную интерпретацию каждой шкалы.

Игнорирование круговой шкалы снижает эффективность учёта – особенно при попытке обнаружить мелкие неисправности или скрытые протечки в системе. Внимание к этим деталям позволяет не только экономить, но и своевременно обслуживать водопроводную сеть.

Как распознать показания круговой шкалы на водосчетчике

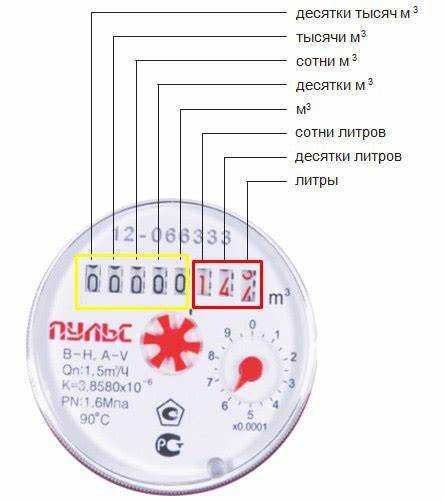

Круговая шкала на водосчётчике служит для отображения объема воды с точностью до литров и даже миллилитров. Каждый из малых циферблатов указывает определённую долю кубометра: 0.1, 0.01, 0.001 м³ и так далее. Цифры на них считываются по положению стрелки.

Чтобы правильно распознать показания, нужно последовательно считать стрелки с наибольшим к наименьшему значению. Если стрелка находится между двумя числами – учитывается меньшее из них. Исключение: если стрелка точно на цифре, и следующий циферблат показывает ноль, фиксируется именно эта цифра.

Рассмотрим пример:

Итог: 0.147 м³, что соответствует 147 литрам.

Для точного снятия показаний желательно использовать фотофиксацию шкалы и при необходимости увеличить изображение для уточнения положения стрелок. Это особенно важно при сдаче показаний в управляющую компанию или при контроле расходов.

Значение каждой стрелки и деления на круговой шкале

Круговая шкала на водосчетчике служит для точного определения объема потребленной воды в литрах. Каждая стрелка на такой шкале соответствует определенному порядку измерения: от литров до десятых и сотых долей. Правильное чтение этих стрелок позволяет зафиксировать даже минимальные утечки и оценить реальное водопотребление.

• Красная стрелка с маркировкой «x0,0001» – показывает 0,1 литра. Один полный оборот этой стрелки соответствует одному литру.
• Стрелка «x0,001» – указывает на литры. Один оборот стрелки – 10 литров.
• Стрелка «x0,01» – отображает десятки литров. Один полный круг – 100 литров.
• Стрелка «x0,1» – фиксирует сотни литров. Один оборот – 1000 литров.

Деления между цифрами на шкале обозначают равномерное распределение значений. Например, если шкала «x0,001» разделена на 10 секторов, каждое деление соответствует 1 литру. Это позволяет точно зафиксировать потребление без округлений.

1. Для контроля утечек наблюдайте за стрелкой «x0,0001» при закрытых кранах. Движение стрелки – признак утечки.
2. Сравнивайте значения стрелок с показаниями цифрового блока, чтобы убедиться в корректности работы счетчика.
3. Периодически фиксируйте показания всех стрелок, чтобы вести точный учет расхода воды.

Связь между круговой шкалой и основными цифрами показаний

Круговая шкала на счетчике воды отображает дробную часть расхода, в то время как основные цифры на цифровом табло фиксируют целые кубометры. Каждое деление на круговой шкале соответствует определённому объёму воды, чаще всего в литрах или десятках литров, в зависимости от модели прибора. Например, если стрелка движется по шкале с градуировкой от 0 до 9, при этом полный оборот означает прохождение 1 литра, то одна отметка равна 0,1 литра.

Основные цифры не изменяются до тех пор, пока стрелка на круговой шкале не сделает полный круг. Это означает, что при показании шкалы на отметке 7, к текущему числу в основной части счётчика прибавится 0,7 литра, но визуально в цифровом окне изменений не произойдёт. Чтобы точно рассчитать текущий объём потреблённой воды, необходимо сложить значение с круговой шкалы с основным показанием, приведя всё к единой единице измерения – кубометрам (1 кубометр = 1000 литров).

При снятии показаний для расчётов оплаты за воду важно учитывать, что большинство управляющих организаций требуют только целые кубометры. Однако для технического анализа утечек или проверки точности работы счётчика данные с круговой шкалы критичны. Наблюдая за скоростью вращения стрелки, можно выявить даже минимальные протечки – стрелка будет медленно, но непрерывно двигаться даже при закрытых кранах.

Как круговая шкала помогает выявить утечки воды

Если перекрыть все краны и убедиться, что ни одно устройство не потребляет воду, стрелка на круговой шкале должна оставаться неподвижной. Любое её вращение при таких условиях указывает на утечку. Особенно важно это для систем с капельными или скрытыми повреждениями трубопровода, где утечка может составлять всего 0,05 литра в час.

Для проверки рекомендуется зафиксировать положение стрелки и наблюдать в течение 10–15 минут. Если стрелка смещается хотя бы на одно деление, это уже признак потери воды. Чувствительность шкалы позволяет обнаружить даже просачивание через неисправный клапан бачка унитаза или плохо подогнанную прокладку в смесителе.

Регулярный контроль круговой шкалы особенно важен в ночное время, когда нет водопотребления. Проведение таких проверок один раз в месяц позволяет предотвратить значительные финансовые потери и сохранить конструктивные элементы квартиры от повреждений.

Нормальная скорость вращения индикаторов на шкале

Круговая шкала на счетчике воды содержит индикаторы, вращающиеся с разной скоростью в зависимости от расхода. Самый малый индикатор – чувствительный элемент, реагирующий даже на утечку в 0,01 литра в минуту. При полностью закрытых кранах его движение должно отсутствовать.

При стандартном расходе воды в квартире – например, при включённом кране с потоком около 6 литров в минуту – индикаторы средней градации вращаются с частотой примерно 1 оборот в 8–10 секунд. Если в этот момент дополнительно работает стиральная машина, скорость возрастает: до 1 оборота за 5–6 секунд.

Один оборот малого индикатора часто соответствует прохождению 0,0001 м³ воды. Это позволяет оценить текущий расход: если индикатор делает 10 оборотов за минуту, это означает расход 1 литр за 60 секунд или 1 л/мин.

Резкое увеличение скорости вращения при отключённых точках водоразбора – признак утечки. Если индикаторы двигаются при закрытых кранах, это требует немедленной диагностики системы.

В норме скорость вращения зависит от конкретной модели счётчика, но при типичном использовании одного крана в ванной или на кухне показатели вращения не должны превышать 10–12 оборотов малого индикатора в минуту.

Чем отличаются шкалы горячей и холодной воды

На счетчике воды обычно присутствуют две шкалы: одна для учета холодной воды, другая для горячей. Разница между ними заключается в особенностях измерения, используемых шкал и точности показаний.

Шкала холодной воды предназначена для измерения расхода воды, поступающей из водопроводной сети без предварительного подогрева. Она чаще всего разделена на более мелкие деления, что позволяет точно учитывать даже небольшие объемы потребляемой воды. Это важно для расчетов потребления и выставления счетов за водоснабжение.

Шкала горячей воды, напротив, отражает расход воды, прошедшей через бойлер или другую систему подогрева. Она может иметь большие деления и быть менее чувствительной к мелким изменениям расхода. Это связано с тем, что горячая вода чаще используется в большем объеме, и точность измерений для таких шкал имеет меньшую значимость в сравнении с холодной водой. Кроме того, температура воды в системе горячего водоснабжения обычно контролируется и стабилизируется, что уменьшает вариации расхода.

Шкалы горячей и холодной воды могут различаться и по цветовой маркировке, где горячая вода, как правило, обозначается красным или оранжевым, а холодная – синим цветом. Это помогает быстро идентифицировать нужную шкалу на счетчике.

Важно учитывать, что температура воды влияет на точность показаний счетчика. Например, при слишком высокой температуре горячей воды могут возникать ошибки в учете расхода, поскольку счетчик может не выдерживать экстремальных температур и давлений. Поэтому рекомендуется устанавливать счетчики, рассчитанные на использование в системах горячего водоснабжения, с учетом данных эксплуатационных характеристик.

Что делать, если круговая шкала вращается при выключенной воде

Если круговая шкала на счетчике воды вращается, несмотря на то, что вода отключена, это может указывать на несколько проблем, которые требуют быстрого решения. Рассмотрим основные причины и шаги, которые необходимо предпринять.

1. Неправильная установка счетчика

• Проверьте, правильно ли установлен счетчик. Если он был недавно установлен или перемещен, возможно, произошла ошибка монтажа.
• Убедитесь, что все соединения герметичны и нет утечек, которые могут вызвать вращение шкалы.

2. Малая утечка воды

• При выключенной воде может происходить утечка через прокладки или другие мелкие дефекты системы водоснабжения.
• Для проверки осмотрите трубы и места соединений на наличие капель или влажных пятен.
• Для более точной диагностики может потребоваться отключение воды на весь дом и контроль показаний счетчика на протяжении нескольких часов.

3. Проблемы с механизмом счетчика

• Износ или поломка внутренних механизмов счетчика могут привести к некорректной работе устройства.
• В этом случае необходимо провести диагностику и, возможно, замену счетчика.

4. Воздействие внешних факторов

• Механизм счетчика может зависеть от внешних факторов, таких как вибрации, перепады давления или температурные колебания.
• Для устранения этой проблемы убедитесь, что счетчик установлен в защищенном месте, где исключены такие воздействия.

5. Обратитесь к специалисту

• Если после проверки утечек и установки счетчика проблема не устраняется, рекомендуется вызвать специалиста для более детальной проверки системы.
• Также может потребоваться сервисное обслуживание или замена неисправного счетчика воды.

Вопрос-ответ:

Как работает круговая шкала на счетчике воды?

Круговая шкала на счетчике воды отображает показания потребления воды в определенной единице измерения, обычно в кубических метрах. Она состоит из нескольких кругов или сегментов, где каждый сегмент отвечает за определенную часть объема воды. При повороте стрелки шкала увеличивается или уменьшается в зависимости от количества потребленной воды, и таким образом, позволяет точно отслеживать расход. Каждый оборот шкалы соответствует определенному количеству воды, а маленькие деления между большими цифрами помогают точно определить текущие показания.

Зачем нужна круговая шкала на счетчике воды?

Круговая шкала на счетчике воды нужна для того, чтобы пользователи могли точно отслеживать количество воды, которое они используют в определенный период. Такой счетчик удобен для точного контроля, так как шкала позволяет легко ориентироваться и точно фиксировать показания. Это важная функция для людей, которые следят за своим водопотреблением или хотят сэкономить на коммунальных услугах, поскольку такой счетчик помогает избежать ошибок при снятии показаний.

Как правильно читать показания на круговой шкале водяного счетчика?

Для того чтобы правильно прочитать показания на круговой шкале водяного счетчика, нужно ориентироваться на числовые метки и деления шкалы. Шкала обычно делится на несколько кругов, каждый из которых отображает определенное количество воды, например, литры или кубические метры. Читаем показания от самого крайнего деления, где стояла стрелка. Если стрелка между двумя делениями, то важно учитывать, что она показывает промежуточное значение. Некоторые счетчики также могут иметь дополнительные цифры для более точных показаний.

Как часто нужно проверять показания на счетчике с круговой шкалой?

Показания на счетчике с круговой шкалой рекомендуется проверять регулярно, чтобы контролировать расход воды и своевременно передавать данные в коммунальные службы. Частота проверок зависит от ваших потребностей и предпочтений, но, как правило, достаточно раз в месяц или квартал. Если вы замечаете какие-либо аномалии в расходе воды, например, резкое увеличение, то проверка показаний должна быть более частой, чтобы своевременно выявить возможные утечки или неисправности.

Что делать, если шкала на водяном счетчике не работает?

Если шкала на водяном счетчике не работает, важно сразу обратиться в обслуживающую организацию для проведения диагностики и ремонта. Причины могут быть разные: повреждения механизма, загрязнение или износ устройства. Иногда достаточно просто почистить счетчик или заменить его компоненты, но в более сложных случаях может потребоваться полная замена устройства. В любом случае, если счетчик неисправен, необходимо сообщить об этом в водоснабжающую компанию, чтобы избежать начисления штрафов или оплаты за воду, которой на самом деле не было использовано.

Что означает круговая шкала на счетчике воды?

Круговая шкала на счетчике воды используется для отображения показаний расхода воды. Она представляет собой циферблат с делениями, которые показывают текущий объем потребленной воды. Вода проходит через счетчик, и стрелка или цифровой индикатор на шкале перемещается, указывая на количество использованной воды в кубических метрах. Эта шкала позволяет владельцам недвижимости или жильцам контролировать расход воды и отслеживать ее потребление, что полезно для контроля расходов или обнаружения утечек.
