В системах трёхфазного переменного тока шины играют ключевую роль в передаче и распределении электроэнергии. Корректное обозначение этих шин необходимо как для проектирования электрических схем, так и для их обслуживания. В России и других странах СНГ в соответствии с ГОСТ и МЭК приняты буквенные обозначения фаз: L1, L2, L3 или A, B, C – в зависимости от области применения. Нулевая шина обозначается как N, а защитное заземление – PE.
При маркировке важно учитывать тип нейтрали: в системах с глухозаземлённой нейтралью наличие шины N обязательно, а в системах IT или с изолированной нейтралью её может не быть вовсе. Шины L1, L2, L3 должны быть пронумерованы в направлении фазового сдвига, обычно по часовой стрелке. Это критично для синхронизации оборудования и правильного распределения фазовой нагрузки.
Цветовая кодировка шин – не просто формальность. Согласно ПУЭ и ГОСТ Р 50462, фаза L1 маркируется коричневым, L2 – чёрным, L3 – серым. Нулевая шина N – голубым, а PE – жёлто-зелёным. Несоблюдение этих стандартов может привести к ошибкам при монтаже и пусконаладке, особенно в распределительных щитах и при подключении мощного оборудования.
Рекомендуется избегать совмещения шин N и PE за пределами главной заземляющей шины (ГЗШ). Их раздельное использование необходимо для обеспечения селективности защиты и снижения риска токов утечки. В проектной документации все шины должны быть обозначены не только по буквенной системе, но и по месту установки – для исключения неоднозначности при техническом обслуживании.
Цветовая маркировка фазных, нулевых и защитных шин по ГОСТ
В соответствии с ГОСТ Р 50462-2009, цветовая маркировка проводников в электроустановках до 1000 В обязательна для обеспечения однозначной идентификации фаз, нуля и защитного заземления.
Фазные шины обозначаются следующими цветами: фаза A – коричневый, фаза B – чёрный, фаза C – серый. Эти цвета применяются для изоляции проводников и нанесения окраски на неизолированные шины. Окраска должна быть чёткой и непрерывной по всей длине шины или нанесена кольцевыми метками в местах подключения и на концах.
Нулевая рабочая шина (N) обозначается голубым цветом. Оттенок должен быть чётко отличим от зелёно-жёлтого, чтобы исключить путаницу с защитным проводником. Использование голубого цвета допускается только для обозначения нулевого проводника, других применений ГОСТ не допускает.
Шина защитного заземления (PE) маркируется только двухцветной зелёно-жёлтой окраской. Эти цвета чередуются вдоль всей длины шины или проводника с минимальной шириной полос не менее 15% и не более 70% от общей ширины. Применение зелёно-жёлтой расцветки для других целей строго запрещено.
В комбинированных PEN-проводниках (объединяющих функции N и PE) окраска должна включать как зелёно-жёлтую, так и голубую маркировку. При этом зелёно-жёлтый цвет должен преобладать и быть нанесён непрерывно, а голубой добавляться в виде маркировки на концах.
Несоблюдение установленных цветовых стандартов при монтаже электроустановок считается нарушением требований безопасности и может привести к ошибкам при техническом обслуживании и ремонте.

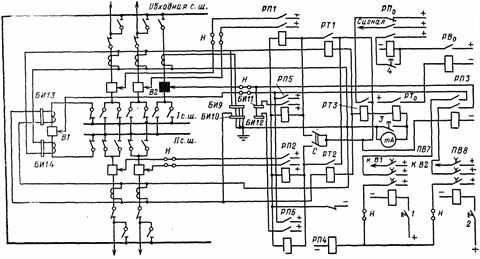

Обозначения шин на схемах электрических соединений
На электрических схемах трёхфазных систем шины обозначаются буквенными и графическими символами, строго регламентированными стандартами. Для фазных шин применяются обозначения: L1, L2, L3 – в системах с симметричной нагрузкой и фазировкой по часовой стрелке. В старых схемах возможно обозначение фаз как A, B, C. Нулевая шина обозначается как N, защитная – PE. При совмещённой нейтрали и защитном проводнике используется обозначение PEN.
Фазные шины на схемах отображаются прямыми линиями с обозначением фазы рядом или над линией. Защитные шины PE изображаются пунктирной линией, нулевая шина – сплошной линией с маркировкой N. В многоуровневых схемах принято размещать шины в верхней части чертежа: L1 – верхняя, L2 – средняя, L3 – нижняя. N и PE располагаются под фазными, ближе к нижнему краю схемы.
При наличии шинопровода между распределительными устройствами необходимо указывать на схеме его номинальное напряжение и ток, а также тип шинопровода (например, «ШП-1 630А»). Все шины на схеме должны сопровождаться указанием сечения и материала: например, «шина медная 3×40×5 мм». При дублировании шин (например, в устройствах с секционированием) обозначаются как L1.1, L1.2 и т.д., с обязательной привязкой к соответствующему элементу схемы.
Следует избегать смешения обозначений: если используется система L1-L2-L3, то она должна применяться последовательно во всех разделах проекта. Не допускается одновременное использование, например, A-B-C и L1-L2-L3. При разработке схем для объектов с различными системами заземления (TN-C, TN-S и т.д.) шины PE, N и PEN должны быть обозначены однозначно в соответствии с типом сети.

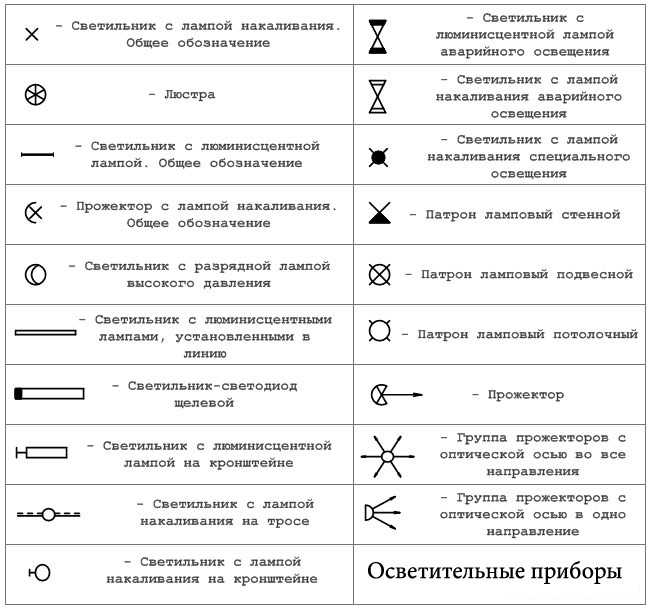

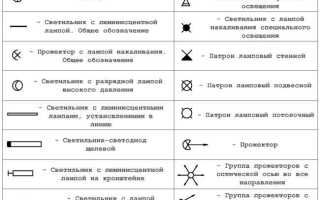

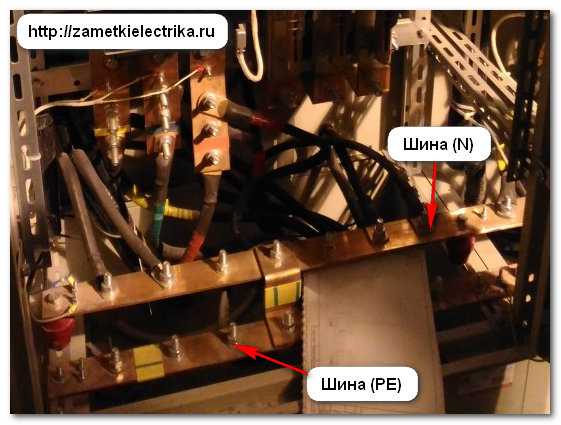

Маркировка шин в распределительных щитах и шкафах
Для трёхфазных систем переменного тока в распределительных щитах применяют стандартную маркировку шин: фаза A – L1, фаза B – L2, фаза C – L3, нулевая – N, защитная – PE. Использование этих обозначений регламентировано ГОСТ Р 50462 и МЭК 60445.
Фазные шины L1, L2, L3 обозначаются чётко читаемыми символами непосредственно на изоляторах, крепёжных планках или рядом на панели. Цветовая индикация: L1 – коричневый, L2 – чёрный, L3 – серый, N – синий, PE – жёлто-зелёный. Нарушение цветового соответствия недопустимо: это приводит к ошибкам при монтаже и обслуживании.
Маркировка должна быть устойчива к истиранию и воздействию температур. Рекомендуется использовать заводские термостойкие бирки или самоклеящиеся маркеры, устойчивые к влаге и УФ-излучению. Надписи выполняются контрастными цветами – чёрными на белом или белыми на чёрном фоне.
При наличии объединённых шин, например N и PE, каждая часть должна иметь раздельную маркировку. Для шин, подключаемых к УЗО, маркировка обязательна для обеспечения правильного подключения: выходные N и PE должны соответствовать защищаемым цепям.
Каждая шина маркируется на всём протяжении – с шагом не более 20 см, а также в местах подключения и ответвлений. Для шин, расположенных в глубине щита, обязательно дублирование маркировки на переднем плане для визуального контроля без демонтажа.
В шкафах с напряжением выше 400 В используется усиленная маркировка: добавляют пиктограммы и предупреждающие знаки. При наличии шин постоянного тока или других систем маркировка должна быть отделена и не пересекаться с AC-обозначениями.
Обозначения PEN-шин и правила их применения
PEN-шина объединяет функции нулевого рабочего проводника (N) и защитного проводника (PE) в одной жиле. Применяется в системах TN-C, где совмещённый проводник маркируется буквами PEN. Допустимо использование только в случае сечений не менее 10 мм² для меди и 16 мм² для алюминия.
На схемах и в маркировке шин PEN-проводник обозначается как PEN, без разделения на PE и N. Цветовая маркировка – желто-зеленая по всей длине, допускается нанесение синей маркировки на концах для указания функции N.
Разделение PEN на отдельные PE и N допускается только в одной точке системы – в главной заземляющей шине (ГЗШ) объекта. После разделения повторное объединение строго запрещено.
Монтаж PEN-шин требует подключения всех защитных проводников в первую очередь, до рабочих. Запрещено отключать PEN без предварительного отсоединения всех нагрузок, чтобы избежать опасности появления напряжения на корпусах оборудования.
Категорически недопустимо применение PEN в помещениях с повышенной опасностью, а также в мобильных и временных установках. В новых установках применение TN-C систем с PEN-проводниками не рекомендуется в связи с требованиями по электробезопасности согласно ПУЭ 7-го издания.
Различия в обозначениях шин для сетей с разными системами заземления
Обозначения шин напрямую зависят от типа системы заземления: TN-C, TN-S, TN-C-S, IT и TT. Каждый из этих типов требует строго определённого подхода к маркировке и применению шин.
В системе TN-C отсутствует отдельная защитная шина. Функции PEN-проводника объединяют нулевой рабочий и защитный проводник, соответственно используется одна общая шина, обозначаемая как PEN. Применение отдельной шины PE в TN-C запрещено по нормативам.
В системах TN-S и TN-C-S применяются две отдельные шины: N – нулевая рабочая и PE – защитная. В TN-C-S PEN-проводник разделяется на PE и N в точке ввода, и после этой точки шины строго разделены. Нарушение этого принципа может привести к опасному потенциалу на корпусах оборудования.
Для IT-систем характерно отсутствие глухого заземления нейтрали. Нулевая шина обозначается как N, однако PE-шина формируется на объекте через заземлённые корпуса оборудования. Важно не путать функциональные заземления (FE) и защитные (PE), особенно при маркировке шин.
В TT-системах нулевая шина N и защитная PE также строго разделены. PE-шина должна быть подключена к собственному заземляющему устройству независимо от источника питания. Недопустимо соединение PE с N вне источника, так как это нарушает требования ПУЭ.
Рекомендуется маркировать PE-шину зелёно-жёлтым цветом, N – синим, а PEN – голубым с зелёно-жёлтыми метками на концах. Несоблюдение этих правил приводит к путанице при обслуживании и создаёт угрозу поражения электрическим током.
Нормы подписей и маркировочных табличек на шинах
Подписи и маркировочные таблички на шинах при трёхфазном переменном токе регламентируются стандартами ГОСТ и международными нормативами. Их задача – однозначная идентификация фаз и технических характеристик, обеспечение безопасности и удобства обслуживания.
- Маркировка фаз должна содержать обозначения L1, L2, L3 или A, B, C в зависимости от принятой системы, выполненные на контрастном фоне с чёткими, устойчивыми к истиранию символами.
- Размер букв и цифр не менее 10 мм для шин сечением от 50 мм² и выше, что гарантирует читаемость с расстояния до 1 метра.
- Материал табличек – пластик или металл с защитным покрытием, выдерживающим температуру до 120 °C и воздействие химически агрессивных сред.
- Цвета маркировок фаз по стандарту IEC 60446: коричневый (L1), чёрный (L2), серый (L3), что исключает путаницу при монтаже и ремонте.
- На табличке обязательно указывают номинальное напряжение и ток шины, а также дату установки или последней проверки, что позволяет контролировать эксплуатационный ресурс и своевременно проводить техническое обслуживание.
- Расположение табличек – на свободной и видимой поверхности шины, исключая зоны контакта или соединений, чтобы обеспечить постоянный визуальный контроль.
- При комплексных установках с несколькими шинами маркировка повторяется на каждом элементе с одинаковыми данными, исключая ошибки в подключении.
Нарушение норм подписей приводит к ошибкам при эксплуатации и увеличению риска аварий, поэтому их строгое соблюдение – обязательное условие для электроснабжающих объектов.
Вопрос-ответ:
Как обозначаются шины в трёхфазных системах переменного тока?
В трёхфазных сетях шины обычно маркируются буквами латинского алфавита — A, B и C или L1, L2 и L3. Это позволяет однозначно идентифицировать каждую фазу для правильного подключения и эксплуатации электрооборудования.
Почему важно правильно распознавать обозначения фазных шин в трёхфазном токе?
Корректное определение шин помогает избежать ошибок при монтаже и эксплуатации электрических устройств, снижает риск коротких замыканий и обеспечивает равномерное распределение нагрузки между фазами. Неправильное подключение может привести к повреждению оборудования и нарушению работы системы.
Какие стандарты регулируют обозначения шин в трёхфазных сетях?
Обозначения шин регламентируются национальными и международными стандартами, такими как ГОСТ и IEC. Эти документы определяют порядок маркировки и цвета проводов, чтобы обеспечить единообразие и безопасность при монтаже и техническом обслуживании электрических систем.
Как различают фазные шины и нулевую шину в трёхфазных системах?
Фазные шины обозначаются буквами или цифрами и окрашиваются в определённые цвета, например, коричневый, чёрный, серый. Нулевая шина обычно имеет синий цвет. Это визуальное различие облегчает идентификацию и предотвращает ошибки при подключении.
Можно ли использовать одинаковые обозначения шин в разных трёхфазных установках?
Хотя в разных установках используются похожие обозначения для фазных шин, важно учитывать контекст и схемы конкретной системы. Иногда нумерация или цвета могут отличаться в зависимости от требований конкретного проекта или национальных норм.
Что означают буквенные обозначения шин в трёхфазных системах переменного тока?
В трёхфазных системах переменного тока каждая фаза получает своё буквенное обозначение для удобства идентификации и подключения. Обычно используются латинские буквы: L1, L2, L3 или A, B, C — это обозначения для трёх фаз. Кроме того, нулевой провод обозначается буквой N, а заземляющий — PE. Такие обозначения помогают избежать ошибок при монтаже и обслуживании оборудования.
