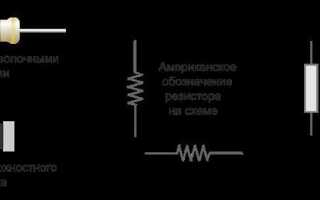

Как изображается резистор на схеме

На электрических схемах резисторы обозначаются в виде прямоугольников или зигзагообразных линий – в зависимости от стандарта. В ГОСТ 2.721-74 принят прямоугольник, а в системах, основанных на ANSI, используется зигзагообразная линия. Эти различия необходимо учитывать при чтении схем, составленных в разных странах или организациях.

Каждому резистору на схеме присваивается уникальное буквенно-цифровое обозначение, например R1, R15 или R101. Буква R указывает на тип элемента – резистор, а число – его порядковый номер в схеме. Это обозначение должно совпадать с маркировкой на перечне элементов и спецификацией.

Если указывается номинал прямо на схеме, то он записывается в Омах: 1 кОм, 4,7 Ом, 2 МОм. Десятичные дроби часто заменяются буквой: например, 4R7 означает 4,7 Ом, 1K5 – 1,5 кОм. Такие обозначения удобны для экономии места и исключают путаницу с запятой или точкой.

Переменные резисторы и подстроечные резисторы обозначаются с добавлением стрелки, направленной к символу резистора. Если стрелка пересекает прямоугольник или зигзаг – это переменный резистор. Если стрелка идет сбоку – это подстроечный. Их также маркируют буквами RP или VR, в зависимости от документации.

Важно придерживаться единых стандартов обозначений, особенно при подготовке технической документации для производства или ремонта. При несоблюдении требований ГОСТ или других стандартов возможны ошибки в сборке, подборе элементов и интерпретации схемы.

Как выглядит графическое обозначение резистора в схемах

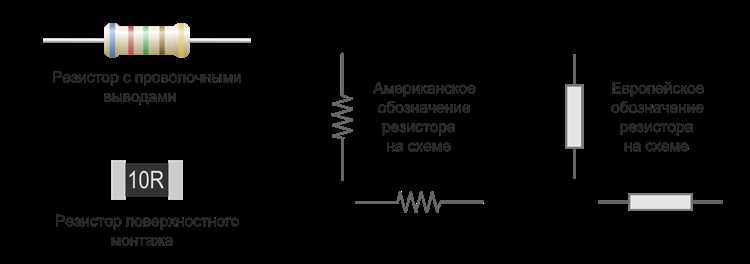

На электрических схемах резисторы обозначаются условными графическими символами, форма которых зависит от стандарта оформления. В большинстве случаев применяются два основных стандарта – международный IEC и американский ANSI (IEEE).

• По стандарту IEC (ГОСТ 2.721-74 в России), резистор изображается в виде прямоугольника. Такой символ используется в технической документации, схемах, чертежах и САПР-системах.
• В системах, ориентированных на американский стандарт ANSI, резистор обозначается в виде ломаной линии (зигзагообразной). Этот вариант чаще встречается в учебной литературе, старых схемах и некоторых зарубежных источниках.

Вдоль графического обозначения указывается буквенно-цифровой код, например R1 или R5. Рядом обычно подписывается номинальное сопротивление: 10k, 4.7Ω, 1M и т.п. В случае переменных резисторов добавляется стрелка, пересекающая основной элемент под углом.

Для подстроечных и регулируемых резисторов применяются следующие элементы:

1. Подстроечный резистор – прямоугольник с диагональной стрелкой, направленной внутрь символа, либо маленький винт сверху.
2. Переменный резистор (потенциометр) – тот же прямоугольник, но со стрелкой, входящей сбоку, что указывает на регулировку сопротивления.

Если резистор является составной частью устройства (например, установлен на плате в составе сборки), в схеме могут применяться обозначения с указанием функционального назначения, например R_REF для опорного, R_SENSE для токочувствительного.

Все обозначения должны быть однозначно читаемы и соответствовать требованиям ЕСКД. Нарушение стандартов может привести к ошибкам при чтении схем и сборке устройств.

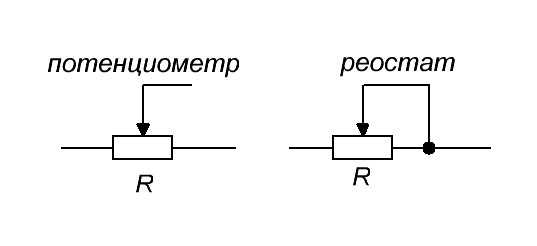

Отличие обозначений постоянного и переменного резистора

Постоянный резистор на электрической схеме обозначается прямоугольником, внутри которого нет дополнительных элементов. В отечественных ГОСТ-схемах это прямоугольник без наклонных линий. В международной практике (IEC) также используется прямоугольник, но в некоторых случаях применяется зигзагообразная линия (особенно в устаревших схемах ANSI).

Переменный резистор обозначается так же, как и постоянный, но с добавлением косой стрелки, направленной к середине прямоугольника или зигзага. Стрелка символизирует регулируемость сопротивления. Если стрелка проведена от свободного конца резистора, это указывает на возможность внешнего управления, например, с помощью поворотного регулятора.

На схемах важно соблюдать точное направление и расположение стрелки. Неверное обозначение может привести к неправильной интерпретации устройства, особенно в сложных аналоговых цепях, где точное понимание функции резистора критично.

Какие буквенные обозначения применяются для резисторов

В обозначениях резисторов на электрических схемах используют буквенно-цифровой код, отражающий номинал сопротивления и его допуск. Основная буква для единицы измерения – R (омы), K (килоомы), M (мегаомы). Она также может разделять целую и дробную часть числа, заменяя запятую. Например, 4K7 означает 4,7 кОм, а 1R2 – 1,2 Ом.

Если в обозначении используются только цифры и буква, это всегда номинальное сопротивление. При этом допустимые значения соответствуют ряду E12 или E24, в зависимости от точности. Например, 330R – это 330 Ом, 2M2 – 2,2 МОм.

Для уточнения типа резистора могут применяться дополнительные буквенные коды в обозначениях на плате или в спецификациях. Например, R – обычный резистор, VR – переменный (variable resistor), PR – подстроечный (preset resistor). Эти коды не всегда присутствуют на схеме, но могут встречаться в маркировке элементов на плате.

В цифровых обозначениях на компонентах поверхностного монтажа (SMD) часто используется трёх- или четырёхзначный код. Например, 103 означает 10 кОм (10 × 10³). Это не буквенное обозначение, но важно учитывать его при расшифровке маркировки.

Буквы допуска, такие как F, G, J, K, M, указываются в маркировке резисторов и обозначают точность: F – ±1 %, G – ±2 %, J – ±5 %, K – ±10 %, M – ±20 %. На схемах они встречаются редко, но обязательны в технической документации и при подборе компонентов.

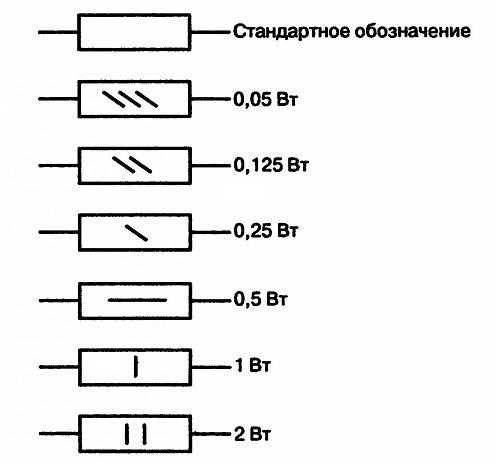

Как определить номинал резистора по схеме

Номинал резистора на электрической схеме обычно указывается рядом с его графическим обозначением в виде буквенно-цифрового кода. Стандартное обозначение включает букву R и числовое значение. Например, R1 10k означает, что резистор R1 имеет номинал 10 кОм.

Если номинал задан числом без единиц измерения, то предполагается, что он указан в омах. Например, R3 470 – это резистор на 470 Ом. Значения в килоомах и мегаомах обозначаются соответственно как 10k (10 000 Ом) и 2M2 (2,2 МОм).

Буква R, K или M может использоваться вместо десятичной точки. Например, запись 4R7 означает 4,7 Ом, 1K2 – 1,2 кОм, 3M3 – 3,3 МОм. Такая форма удобна, так как исключает возможную путаницу с точками на отпечатанных схемах.

На многостраничных схемах номинал может не указываться в каждом фрагменте. В таком случае его следует искать в спецификации компонентов или на схеме печатной платы. Иногда для идентификации используется только позиционное обозначение (например, R15), а номинал приводится в отдельной таблице с перечнем элементов.

Если номинал отсутствует и нет доступа к спецификации, можно ориентироваться на стандартные ряды значений, такие как E12 или E24. Однако такой способ дает лишь приближённое представление и требует подтверждения измерением или дополнительной документацией.

Обозначение резистора на схемах в разных стандартах (ГОСТ, IEC)

В российской практике используется стандарт ГОСТ 2.730–73, входящий в систему ЕСКД. Согласно ему, графическое обозначение постоянного резистора представляет собой прямоугольник, а переменного – тот же прямоугольник с наклонной стрелкой. Цифровое обозначение резисторов начинается с буквы «R» или «Р», за которой следует порядковый номер элемента на схеме, например: R1, R15.

В международной системе IEC (например, стандарт IEC 60617) графическое изображение постоянного резистора отличается: он обозначается зигзагообразной линией. Переменный резистор изображается той же зигзагообразной линией с диагональной стрелкой, указывающей на изменяемость сопротивления. Обозначение типа также начинается с латинской буквы «R», но применение суффиксов и префиксов может варьироваться в зависимости от национальных норм.

Для идентификации номинала резистора на схемах, оформленных по ГОСТ, сопротивление указывается рядом с обозначением, например: R3 1к. В системах, ориентированных на IEC, сопротивление может указываться с использованием десятичной точки или заменяющей её буквы, например: R3 1K0 (где «K» заменяет запятую и означает кОм).

При чтении схем важно учитывать используемый стандарт. В схемах, разработанных по ГОСТ, символы прямоугольной формы являются нормой, тогда как в импортной документации чаще встречаются зигзагообразные обозначения по IEC. Ошибки при интерпретации могут привести к неправильной оценке характеристик компонентов, особенно при ремонте или проектировании с опорой на смешанную документацию.

Условные обозначения резисторов в программах для проектирования схем

В популярных САПР (системах автоматизированного проектирования) для электроники применяются стандартизированные символы резисторов, соответствующие национальным и международным нормам. При выборе и размещении резистора в схеме учитывается тип резистора и специфика проекта.

• Для переменных резисторов добавляется стрелка, пересекающая символ или примыкающая к нему сбоку, что позволяет отличить от постоянных сопротивлений.
• В KiCad и OrCAD возможно использование нескольких вариантов символов: классический зигзаг, прямоугольник, а также специальные обозначения для подстроечных и цифровых резисторов.
• Для цифровых потенциометров или программируемых резисторов в некоторых библиотеках применяется символ резистора с дополнительными пометками (например, «D» или «P»), а также наличие интерфейсных контактов.

При автоматическом назначении номиналов в программе важна правильная настройка библиотек компонентов и использование корректных обозначений единиц (Ом, кОм, МОм), чтобы избежать ошибок при генерации спецификаций.

1. Проверять соответствие символов стандартам, используемым в документации предприятия.
2. Использовать унифицированные библиотеки компонентов, обновляемые разработчиком программы или сообществом.
3. При необходимости создавать пользовательские символы с учетом особенностей проекта.
4. Обращать внимание на обозначения дополнительных параметров: мощность, допуск, тип резистора (углеродный, металлопленочный и др.). В программах такие параметры обычно отображаются в атрибутах элемента.

Правильное использование условных обозначений в САПР снижает вероятность ошибок на этапах производства и облегчает взаимодействие между проектировщиками и монтажниками.

Вопрос-ответ:

Как обозначается резистор на электрической схеме?

Резистор на схеме обычно изображается в виде прямоугольника или зигзагообразной линии в зависимости от стандарта. В дополнение к графическому символу рядом указывают буквенный код — чаще всего «R», а также порядковый номер (например, R1, R2). Это помогает однозначно идентифицировать компонент на схеме.

Чем отличаются обозначения постоянного и переменного резисторов на схемах?

Постоянный резистор обычно обозначается прямоугольником или зигзагом без дополнительных стрелок. Переменный резистор имеет схожий символ, но с добавлением стрелки, указывающей на возможность регулировки сопротивления. Такая стрелка может пересекать основной символ или располагаться сбоку.

Почему на схемах резисторам присваивают буквенно-цифровые обозначения?

Буквенно-цифровые коды служат для удобства идентификации и упрощают работу с документацией. Буква указывает тип компонента (например, «R» для резистора), а цифра показывает его номер в схеме. Это позволяет быстро находить нужный элемент при сборке или ремонте устройства.

Какие стандарты используются для обозначения резисторов в электрических схемах?

Существует несколько основных стандартов. В российских схемах часто применяют ГОСТ, где резисторы изображаются в виде прямоугольников или зигзагов с буквенно-цифровым обозначением. Международный стандарт IEC предпочитает упрощённый символ зигзага. Выбор зависит от отрасли и требований документации.

Как определить номинал резистора по его обозначению на схеме?

На схеме рядом с символом резистора обычно указывают числовое значение сопротивления — в омах, кОмах или МОмах. Иногда используют цветовые коды или дополнительные примечания. Если номинал не прописан, его можно найти в спецификации или таблице компонентов к схеме.

Какие существуют основные виды обозначений резисторов на электрических схемах?

Резисторы на схемах обозначаются графически двумя основными способами: в виде зигзагообразной линии и в виде прямоугольника. Зигзаг чаще используется в российских и некоторых европейских стандартах, а прямоугольник — согласно международным стандартам IEC. Кроме графического обозначения, резисторы имеют буквенные обозначения, например, «R», а также уникальные номера для идентификации в схеме. Для переменных резисторов добавляют стрелку, указывающую возможность изменения сопротивления.

Как на электрической схеме указать номинал резистора и его точность?

Номинал резистора обычно указывается рядом с его обозначением в виде числа, обозначающего сопротивление в омах (Ом), килоомах (кОм) или мегаомах (МОм). Например, «4.7 кОм» или «470 Ом». Для удобства часто применяют сокращения: «4k7» для 4,7 кОм. Точность резистора обозначается с помощью процента или буквенного кода рядом с номиналом, например, ±5% или «J» для 5%. Иногда указывают мощность рассеяния, если это важно для расчёта и выбора детали.
